Flutter气泡框实现

前言

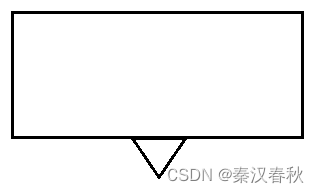

遇到一个需要实现气泡框的组件，大概长这样：

里面的内容可以是单行文字，可以是菜单，或其他组件；

当时想了3种办法：

• 使用已有的气泡框图做背景
• 制作点九图做背景
• 自己画背景

用现有的图始终难以控制边距，矩形内是有内容的；
点九图也有同样的问题，只有自己画的图才有可能计算出准确的边距。

于是开始自定义View。

绘制

因为最终目的是要在绘制好的组件中放置其他组件，所以优先选择CustomClipper< Path> ，相当于剪切出一个可容纳子组件存在的空间出来；
理论上也可以使用CustomPainter画出背景后进行操作，但那样就和使用已有的图做背景区别不大了。

要点

如最开始的草图所示，其实气泡框就是一个矩形和三角形的组合，但除此之外还有一些可以扩展的操作，比如：

1. 矩形的角和三角形的角可以增加一定弧度
2. 三角形的顶角可以偏移成为斜角，接近于聊天的气泡框
3. 矩形容纳子组件的边距能够先行计算
4. 三角形朝向不同
5. …

除此之外，就是进行一些简单的几何计算，比如三角形朝向左右上下不同方向时，对应坐标参数的变化。

思路则是：先画三角，再画矩形，最后计算边距。
三角需要先根据朝向计算画的起始点，矩形则根据三角的高度确定四角所在坐标，边距也根据三角的高度确定。

API

矩形比较容易实现，加圆角也容易：

RRect.fromRectAndRadius(
            Rect.fromLTWH(l, t, r ,b), radius);

三角形也简单，使用连线即可：

path.lineTo(x,y);

但lineTo只能画直线，如果要使角有弧度，可以考虑使用圆锥曲线：

path.conicTo(peakX, peakY, endX, endY, weight);

当weight>1后，曲线会越来越锐利，接近三角形的角，可以自行调节；

实现

先定义朝向：

enum ArrowDirection { left, right, top, bottom, none }

朝向不同，就需要计算相应的坐标；

再确定三角形的高度与宽度：

  @override
  Path getClip(Size size) {
    print("w=${size.width},h=${size.height}");

    final pathTriangle = Path();
    final pathRect = Path();

    //若有指定值，则宽高为指定值，
    //若无指定值，宽高以各自平行的矩形边作为基准
    final arrowW = arrowWidth == 0
        ? (direction == ArrowDirection.left || direction == ArrowDirection.right
                ? size.height
                : size.width) *
            widthWeight
        : arrowWidth;
    final arrowH = arrowHeight == 0
        ? (direction == ArrowDirection.left || direction == ArrowDirection.right
                ? size.width
                : size.height) *
            heightWeight
        : arrowHeight;

    print("arrowW=$arrowW,arrowH=$arrowH");
}

为了能够让三角形的宽高能随着父布局的宽高而变，在这里设置了两种选择，一种是直接传入宽高准确值，一种是传入与整个布局成比例的比例值；
三角形始终以与矩形相邻的边作为宽(底边)，当朝向为左右(水平)时，三角形实际上是“放倒了”，所以需要判断在水平方向时的取值；

接着确定起点：

    //箭头为水平方向（左右）时，三角形底边中心的纵坐标
    final basisPointY = arrowBasisOffset < -1 || arrowBasisOffset > 1
        ? size.height / 2 + arrowBasisOffset
        : size.height / 2 * (1 + arrowBasisOffset);
    //箭头为水平方向（左右）时，三角形顶角顶点的纵坐标
    final peakPointY = basisPointY + arrowW * arrowPeakOffset;

    print("b=$arrowBasisOffset,p=$arrowPeakOffset");
    //箭头为垂直方向（上下）时，三角形底边中心的横坐标
    final basisPointX = arrowBasisOffset < -1 || arrowBasisOffset > 1
        ? size.width / 2 + arrowBasisOffset
        : size.width / 2 * (1 + arrowBasisOffset);
    //箭头为垂直方向（上下）时，三角形顶角顶点的横坐标
    final peakPointX = basisPointX + arrowW * arrowPeakOffset;
    print("peakX=$peakPointX,basisX=$basisPointX");

这里将三角形底边中心点作为基准点(basisPoint)，起点则为底边靠左或靠上的一个端点；
项角顶点(peakPoint)则用于偏移，当peakPoint与basisPoint相等时，说明是等腰三角；
同样分水平和垂直方向，水平时基准点只算Y轴，垂直时基准点只算X轴；

然后开始画三角形；

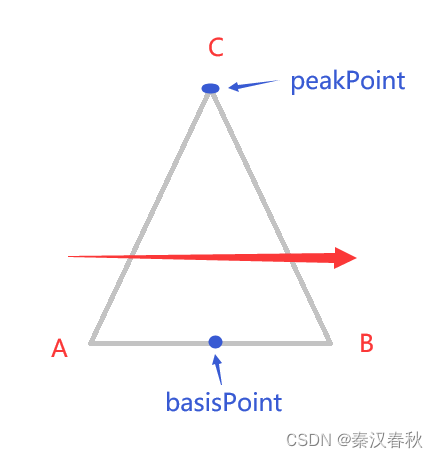

依据上图，A-B即为宽度，c-basisPoint的垂直高度即为高度，C点为圆锥曲线的控制点，从A到B绘制曲线，weight(权重)超过10就很接近三角形了；

  drawArrow(Path pathTriangle, double startX, double startY, double peakX,
      double peakY, double endX, double endY, double weight) {
    pathTriangle.moveTo(startX, startY);
    pathTriangle.conicTo(peakX, peakY, endX, endY, weight);
    pathTriangle.close();
  }

A点(startX,startY)；
B点(endX,endY)；
C点(peakX,peakY)；

然后根据朝向画矩形：

    switch (direction) {
      case ArrowDirection.left:
        //绘制位于左边的三角形箭头，即画一个顶角朝左的三角形
        drawArrow(pathTriangle, arrowH, basisPointY - arrowW / 2, 0, peakPointY,
            arrowH, basisPointY + arrowW / 2, conicWeight);
        //绘制位于右方的矩形
        pathRect.addRRect(RRect.fromRectAndRadius(
            Rect.fromLTWH(arrowH, 0, (size.width - arrowH), size.height),
            radius));
        break;
      case ArrowDirection.right:
        //绘制位于右边的三角形箭头，画一个顶角朝右的三角形
        drawArrow(
            pathTriangle,
            size.width - arrowH,
            basisPointY - arrowW / 2,
            size.width,
            peakPointY,
            size.width - arrowH,
            basisPointY + arrowW / 2,
            conicWeight);
        //绘制位于左边的矩形
        pathRect.addRRect(RRect.fromRectAndRadius(
            Rect.fromLTWH(0, 0, (size.width - arrowH), size.height), radius));
        break;
      case ArrowDirection.top:
        //绘制位于顶部的三角形箭头，画一个顶角朝上的三角形
        drawArrow(pathTriangle, basisPointX - arrowW / 2, arrowH, peakPointX, 0,
            basisPointX + arrowW / 2, arrowH, conicWeight);
        //绘制位于下边的矩形
        pathRect.addRRect(RRect.fromRectAndRadius(
            Rect.fromLTWH(0, arrowH, size.width, size.height - arrowH),
            radius));
        break;
      case ArrowDirection.bottom:
        //绘制位于底部的三角形箭头，画一个顶角朝下的三角形
        drawArrow(
            pathTriangle,
            basisPointX - arrowW / 2,
            size.height - arrowH,
            peakPointX,
            size.height,
            basisPointX + arrowW / 2,
            size.height - arrowH,
            conicWeight);
        // 绘制位于下边的矩形
        pathRect.addRRect(RRect.fromRectAndRadius(
            Rect.fromLTWH(0, 0, size.width, size.height - arrowH), radius));
        break;
      default:
        pathRect.addRRect(RRect.fromRectAndRadius(
            Rect.fromLTWH(0, 0, size.width, size.height), radius));
        break;
    }

合并返回：

    pathTriangle.addPath(pathRect, const Offset(0, 0));
    return pathTriangle;

至此CustomClipper的工作完成，计算边距需要在自定义的容器中实现；
指定了准确的三角形高度，那么可以直接使用高度作为padding，考虑朝向即可：

  _padding() {
    switch (direction) {
      case ArrowDirection.bottom:
        return EdgeInsets.only(bottom: arrowHeight).add(padding!);
      case ArrowDirection.left:
        return EdgeInsets.only(left: arrowHeight).add(padding!);
      case ArrowDirection.right:
        return EdgeInsets.only(right: arrowHeight).add(padding!);
      case ArrowDirection.top:
        return EdgeInsets.only(top: arrowHeight).add(padding!);
      case ArrowDirection.none:
        return padding;
    }
  }

如果高度是指定比例，则使用FractionallySizedBox来变相实现padding：

  _box() {
    switch (direction) {
      case ArrowDirection.left:
      case ArrowDirection.right:
        return FractionallySizedBox(
          widthFactor: 1 - arrowHeightWeight,
          child: child,
        );
      case ArrowDirection.top:
      case ArrowDirection.bottom:
        return FractionallySizedBox(
          heightFactor: 1 - arrowHeightWeight,
          child: child,
        );
      case ArrowDirection.none:
        return FractionallySizedBox(
          child: child,
        );
    }
  }

最后统合组件即可，源码见末尾。

成果

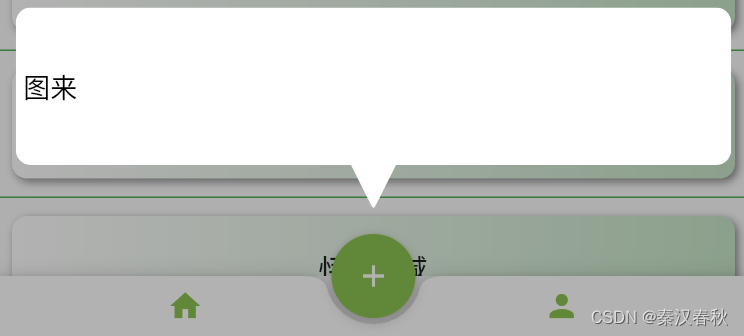

示例1，传入准确宽高：

ChatBubble(
        direction: ArrowDirection.bottom,
        arrowWidth: 30,
        arrowHeight: 30,
        child: Container(
          alignment: Alignment.centerLeft,
          child: Text(
            "图来",
            style: TextStyle(color: Colors.black, inherit: false, fontSize: 18),
          ),
        ),
      )

示例2，加上偏移成为斜三角：

ChatBubble(
        direction: ArrowDirection.left,
        arrowWidth: 20,
        arrowHeight: 20,
        arrowPeakOffset: -0.8,
        child: Container(
          alignment: Alignment.centerLeft,
          child: Text(
            "图来",
            style: TextStyle(color: Colors.black, inherit: false, fontSize: 18),
          ),
        ),
      )

示例3，改变权重使角更为平滑：

ChatBubble(
        direction: ArrowDirection.top,
        arrowWidthWeight: 0.1,
        arrowHeightWeight: 0.2,
        conicWeight: 1.5,
        child: Container(
          alignment: Alignment.centerLeft,
          child: Text(
            "图来",
            style: TextStyle(color: Colors.black, inherit: false, fontSize: 18),
          ),
        ),
      )

源码在此。
以上。
