概述

老孟导读：此篇文章非常详细的讲解了 Flutter 布局系统的工作原理。

翻译自：https://itnext.io/flutter-layout-system-overview-c70bbe9ba909?source=bookmarks---------17------------------

最近，我决定专注于Flutter基础知识。这次，我试图更好地理解“布局系统的工作原理”，并回答以下问题：

我的小部件的尺寸看起来不合适，怎么回事？
我只想将Widget放置在特定位置，但是没有任何属性可以控制它，为什么呢？
我一直看到诸如BoxConstraints，RenderBox和Size之类的术语。它们之间有什么关系？
对布局系统如何工作有一个大概的了解？

本文并不意味着对以上所有内容进行深入而详细的描述。但是，我们将对最重要的内容进行很好的概述，力图将一切可视化。

“两个阶段” 布局系统和约束

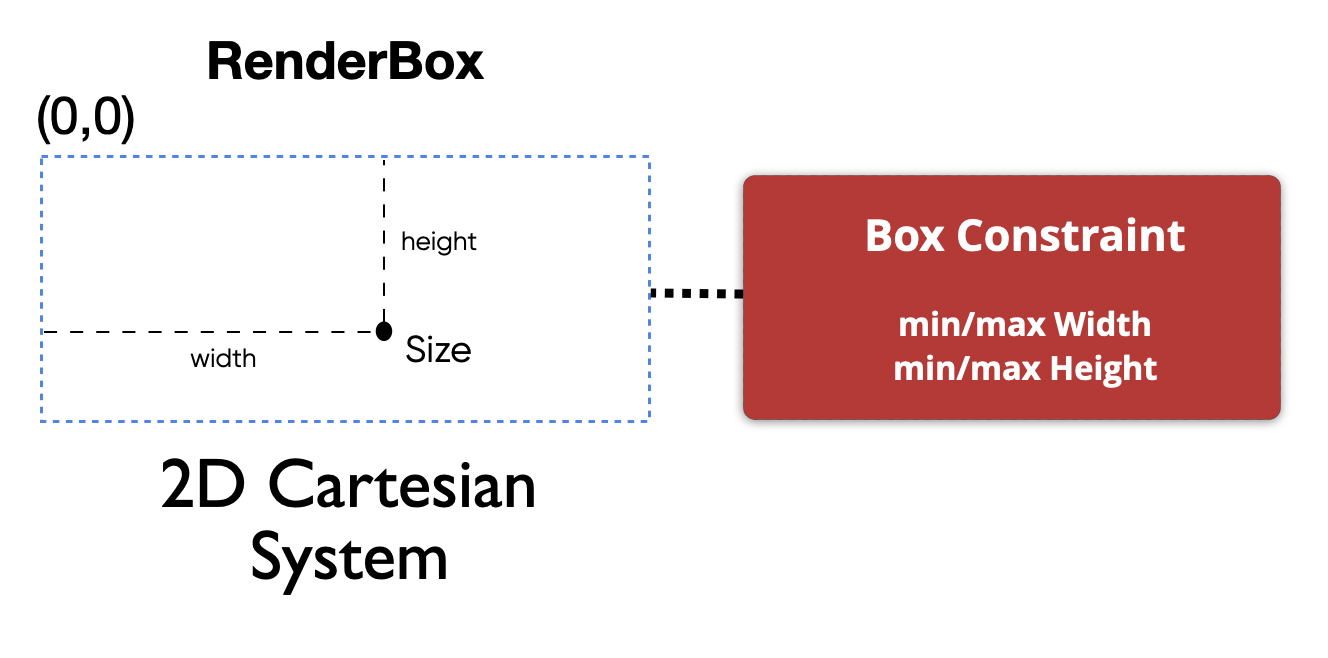

首先，小部件是Flutter SDK的构建块，但它们不负责将其自身绘制到屏幕中。每个小部件都与负责此操作的RenderBox对象相关联。这些框是2D直角坐标系，其大小表示为距原点的偏移。每个RenderBox还将与一个BoxConstraints对象相关联，该对象包含四个值：最大|最小宽度和最大|最小高度。 RenderBox可以选择具有所需的任何大小，但它必须遵守这些值/约束。小部件的大小/位置完全取决于这些RenderBox的属性。

原文：The same way Widgets build a Widget three, RenderBoxes make a render three.

我觉得three可能写错了，应该是tree，译文：以同样的方式小部件生成组件树，RenderBoxes生成渲染树。

我们可以将Flutter的布局系统视为两阶段系统。在第一个阶段中，framework 以递归地方式沿着渲染树把BoxConstraints传递给子组件。它为父组件提供了一种方式来调节/增强子组件的尺寸，并根据需要更新这些限制。换句话说，这是负责传播约束信息的阶段，让每个人知道其最大/最小值。

完成后，第二阶段开始。这次，每个RenderBox都将其选择的大小传递回其父对象。父级收集所有子级的大小，然后使用此几何信息将每个子级正确定位在自己的笛卡尔系统中。这个阶段负责确定大小和位置，在此阶段，父组件知道每个子组件的大小以及他们的位置。

那么，这到底意味着什么？

这意味着父组件有责任定义/限制/约束子组件的尺寸，并相对于其坐标系进行定位。换句话说，小部件可以选择其大小，但是它必须始终遵守从其父级收到的约束。此外，小部件不知道其在屏幕上的位置，但其父级知道。

如果您对小部件的大小或位置有疑问，请尝试查看（更新）其父组件。

Example

好的，让我们将所有内容可视化，尝试通过示例了解正在发生的事情。但是在此之前，以下是一些在调试约束时可能有用的术语，

下面的术语未翻译，因为这些术语本身比译文更好理解：

If max(w|h) = min (w|h), that is tightly constrained.
If min(w|h) = 0, we have a loose constraint.
If max(w|h) != infinite, the constraint is bounded.
If max(w|h) = infinite, the constraint is unbounded.
If min(w|h) = infinite, is just said to be infinite

我们将使用的是初始应用模板的修改版本。通常，您可以通过两种简单的方法来检查窗口小部件RenderBox及其属性：

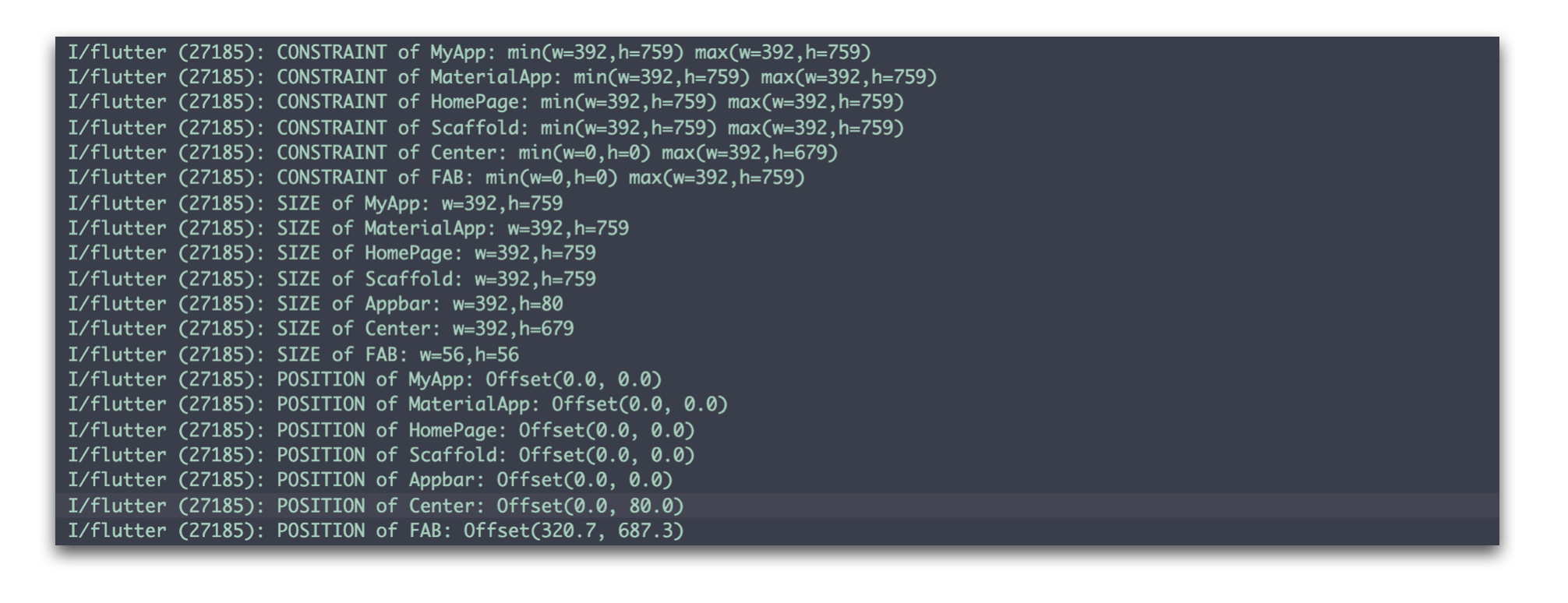

通过代码执行：我们可以使用LayoutBuilder在布局系统第一阶段拦截BoxConstraints传播，并检查约束。然后，在第二阶段完成后，我们使用键来获取小部件的RenderBox并能够检查Size，Position。

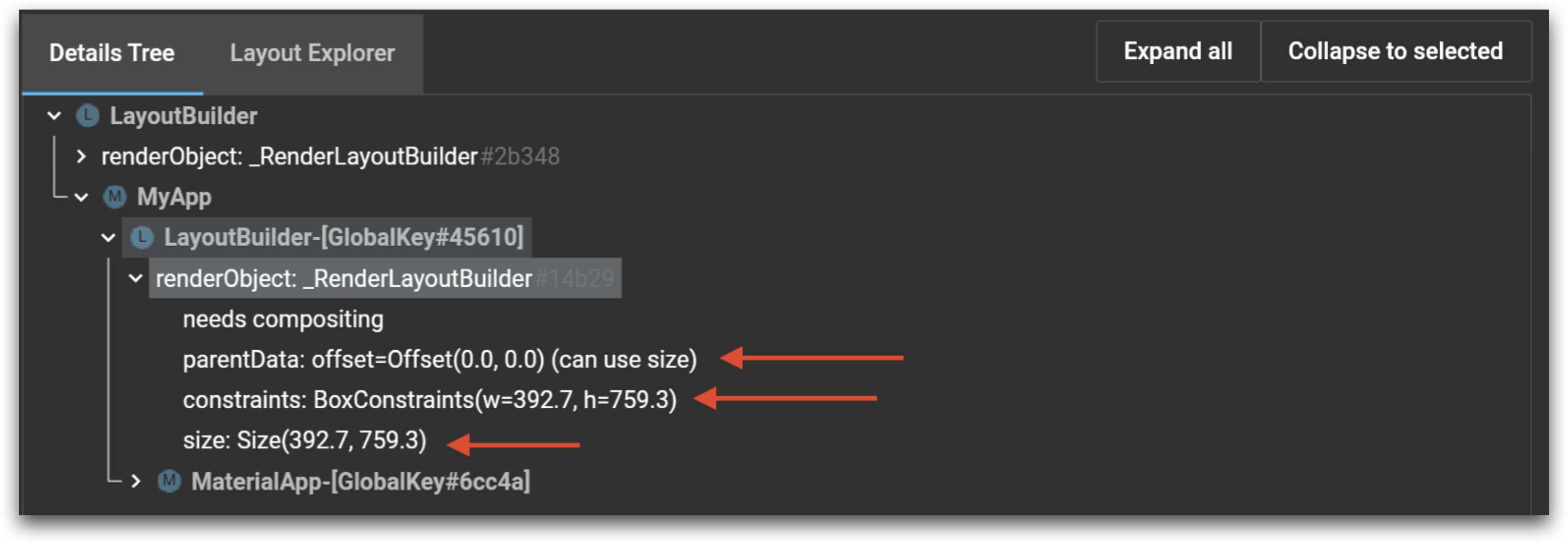

或使用DevTools窗口小部件检查器

import 'package:flutter/material.dart';

GlobalKey _keyMyApp = GlobalKey();
GlobalKey _keyMaterialApp = GlobalKey();
GlobalKey _keyHomePage = GlobalKey();
GlobalKey _keyScaffold = GlobalKey();
GlobalKey _keyAppbar = GlobalKey();
GlobalKey _keyCenter = GlobalKey();
GlobalKey _keyFAB = GlobalKey();
GlobalKey _keyText = GlobalKey();

void printConstraint(String name, BoxConstraints c) {
  print(
    'CONSTRAINT of $name: min(w=${c.minWidth.toInt()},h=${c.minHeight.toInt()}) max(w=${c.maxWidth.toInt()},h=${c.maxHeight.toInt()})',
  );
}

void printSizes() {
  printSize('MyApp', _keyMyApp);
  printSize('MaterialApp', _keyMaterialApp);
  printSize('HomePage', _keyHomePage);
  printSize('Scaffold', _keyScaffold);
  printSize('Appbar', _keyAppbar);
  printSize('Center', _keyCenter);
  printSize('Text', _keyText);
  printSize('FAB', _keyFAB);
}

void printSize(String name, GlobalKey key) {
  final RenderBox renderBox = key.currentContext.findRenderObject();
  final size = renderBox.size;
  print("SIZE of $name: w=${size.width.toInt()},h=${size.height.toInt()}");
}

void printPositions() {
  printPosition('MyApp', _keyMyApp);
  printPosition('MaterialApp', _keyMaterialApp);
  printPosition('HomePage', _keyHomePage);
  printPosition('Scaffold', _keyScaffold);
  printPosition('Appbar', _keyAppbar);
  printPosition('Center', _keyCenter);
  printPosition('Text', _keyText);
  printPosition('FAB', _keyFAB);
}

void printPosition(String name, GlobalKey key) {
  final RenderBox renderBox = key.currentContext.findRenderObject();
  final position = renderBox.localToGlobal(Offset.zero);
  print("POSITION of $name: $position ");
}

void main() {
  runApp(LayoutBuilder(
    builder: (context, constraints) {
      printConstraint('MyApp', constraints);
      return MyApp();
    },
  ));
}

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(
      key: _keyMyApp,
      builder: (context, constraints) {
        printConstraint('MaterialApp', constraints);
        return MaterialApp(
          key: _keyMaterialApp,
          title: 'Flutter Demo',
          theme: ThemeData(
            primarySwatch: Colors.blue,
            visualDensity: VisualDensity.adaptivePlatformDensity,
          ),
          home: LayoutBuilder(
            builder: (context, constraints) {
              printConstraint('HomePage', constraints);
              return HomePage(
                key: _keyHomePage,
                title: 'Flutter Demo Home Page',
              );
            },
          ),
        );
      },
    );
  }
}

class HomePage extends StatefulWidget {
  HomePage({Key key, this.title}) : super(key: key);
  final String title;

  @override
  _HomePageState createState() => _HomePageState();
}

class _HomePageState extends State<HomePage> {
  int _counter = 0;

  void _incrementCounter() {
    setState(() {
      _counter++;
    });
  }

  @override
  void initState() {
    WidgetsBinding.instance.addPostFrameCallback(_afterLayout);
    super.initState();
  }

  void _afterLayout(_) {
    printSizes();
    printPositions();
  }

  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(builder: (context, constraints) {
      printConstraint('Scaffold', constraints);
      return Scaffold(
        backgroundColor: Colors.purple,
        key: _keyScaffold,
        appBar: AppBar(
          key: _keyAppbar,
          title: Text(widget.title),
        ),
        body: LayoutBuilder(
          builder: (context, constraints) {
            printConstraint('Center', constraints);
            return Center(
              key: _keyCenter,
              child: LayoutBuilder(builder: (context, constraints) {
                printConstraint('Text', constraints);
                return Text(
                  'You have pushed the button this many times:',
                  key: _keyText,
                  style: TextStyle(color: Colors.white),
                );
              }),
            );
          },
        ),
        floatingActionButton: LayoutBuilder(
          builder: (context, constraints) {
            printConstraint('FAB', constraints);
            return FloatingActionButton(
              key: _keyFAB,
              onPressed: printSizes,
              tooltip: 'Increment',
              child: Icon(Icons.add),
            );
          },
        ),
      );
    });
  }
}

让我们一步一步来看看发生了什么（在这里我们将忽略LayoutBuilders）。

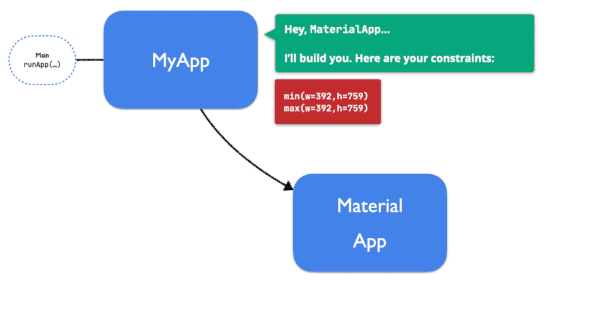

在我们的示例中发生的第一件事是执行runApp（..）。此函数检查屏幕当前大小（在我们的示例中为392：759），然后创建一个BoxConstraints对象，其中包含将发送到我们的第一个小部件（MyApp）的约束。注意，max | min的宽度和高度都相等；因此，runApp使用了严格的约束-通过这样做，MyApp除了选择屏幕上的可用空间外，在选择其大小时将别无选择。

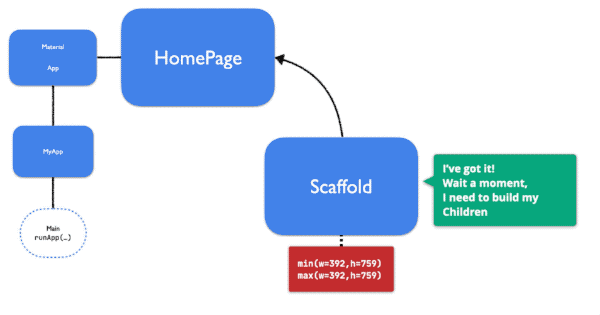

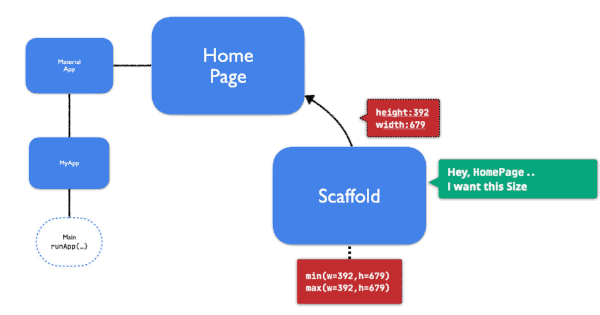

然后将约束向下传播到Widget树。 MyApp，MaterialApp，HomePage和Scaffold都被告知相同的严格约束。因此，所有人将被迫填满整个屏幕。每个小部件都有机会向其子项通知不同的BoxConstraints（仍然尊重已收到的子项）。但是，在这种情况下，他们选择不这样做。

现在事情开始变得越来越有趣。Scaffold告知AppBar有关必须使用的BoxConstraints的信息，但是，这一次，它使用了宽松的约束（min h = 0）。它使AppBar有机会选择所需的任何高度，但仍必须使用width = 390。

AppBar是一种特殊的小部件，称为PreferredSizeWidget。这种类型的小部件不会对其子级施加任何约束。如果尝试使用LayoutBuilder获取Title的约束，则会出现错误。而是，AppBar以首选/默认大小响应Scaffold：高度= 80，宽度= 392（受接收到的约束的约束）

获得AppBar的大小后，Scaffold继续下一个子项：Center

好的，这里发生了很多事情。让我们尝试了解：

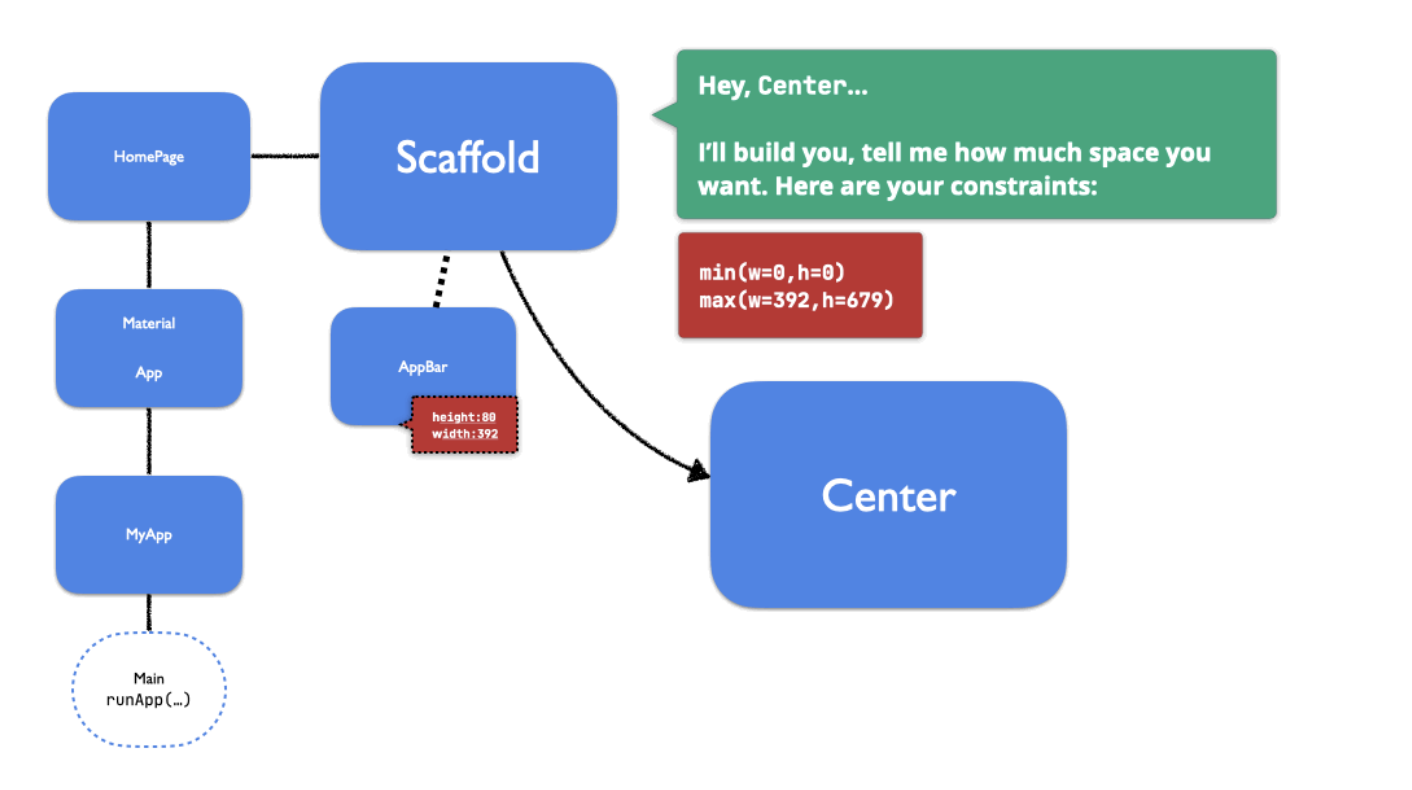

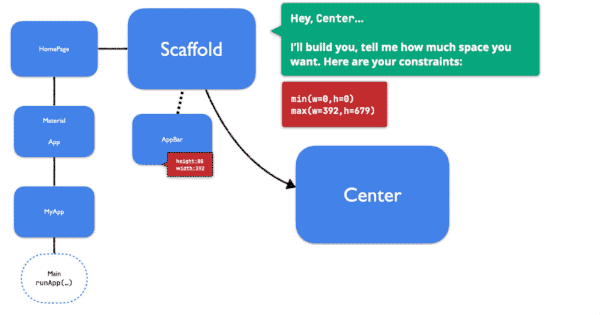

Scaffold告知Center其约束，让其选择在 0 < width < 392 和 0 < height < 697 中选择。请注意，最大高度为759（屏幕最大高度）减去80（AppBar选择的高度）。
Center转到其子组件“Text”，转发相同的约束。
Text选择一个足以显示其数据的大小（279：16），然后回复Center。
借助手上的几何信息（大小），Center可以在其笛卡尔系统内正确定位文本。作为父母，Center有权选择其子组件位置，在这种情况下，它决定将其居中。

流程继续：
