COOX基础培训之SCADA（二）
4. 工厂物理架构
4.1 创建实际物理设备
目标
创建实际物理设备
步骤
- 创建3个液体罐（Tank）
- 创建2个固体筒（Silo）
- 创建2个混合器（Buffer）
- 创建2个捏合器（Kneader）
- 创建1个存储器（Stock）
说明
需要新建工作中心DoughWorkcenter，在工作中心下面创建设备

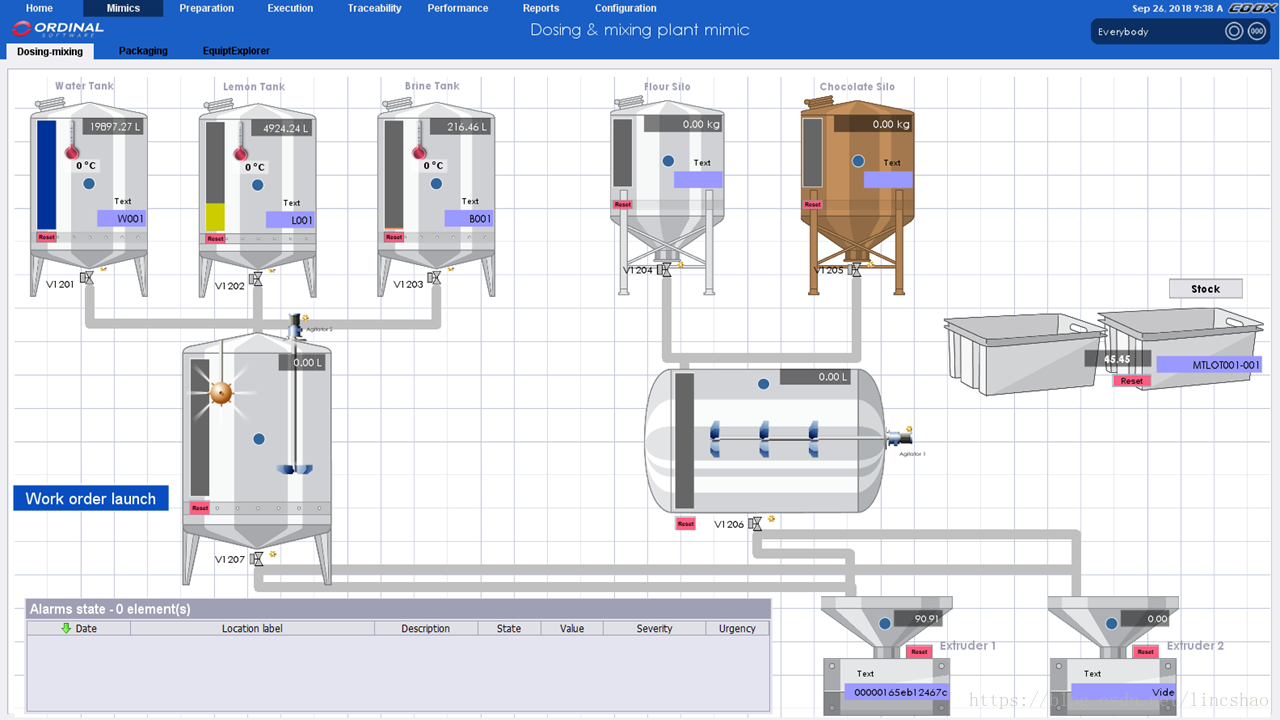

4.2 工作中心Mimic画面
目标
创建可供展示的工作中心界面
步骤
- 拖入实际物理设备，设置摆放的位置
- 在设备的锚点（Anchor）之间连接管道
4.3 个性化设备
目标
设备自定义
步骤
- Valve、Sensor等设备仪器名称修改
- Alt+Clic的使用（多个图形对象重叠）
- Bargraph填充颜色修改
- Pipe管道颜色修改（Anchor）
5. 功能性业务组件的使用
摘要
- 事件管理（Event Management）
- 记录管理（Records Management）
- 配方管理（Recipe Management）
- 视图、导航栏和背景页
- 安全管理（Security Management）
- JavaScript脚本
5.1 事件管理
5.1.1 设置事件组Group
- 机械问题Mechanics
- 电机问题Motor
- 温度问题Temperature
- 控制阀问题Valve
5.1.2 变量配置事件

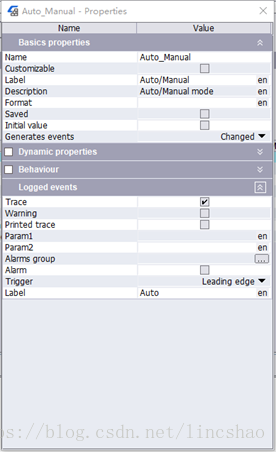

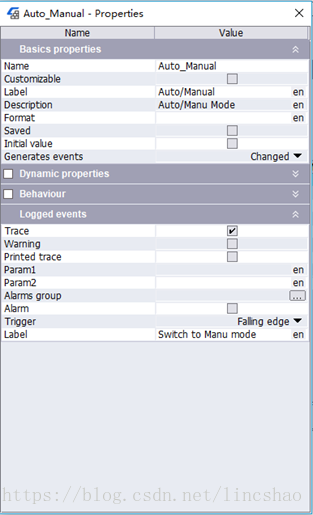

（1）Valve模型：Auto_Manual变量，设置值变化事件

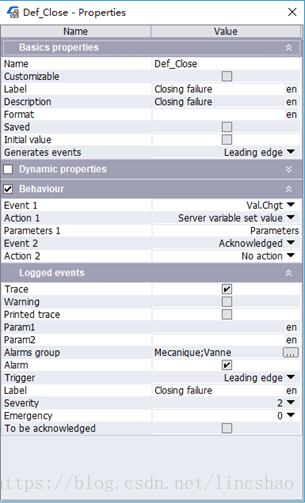

（2）Valve模型：Def_Close变量，设置值变为1事件
（3）Agitator模型：Auto_Manual变量，设置值变化事件

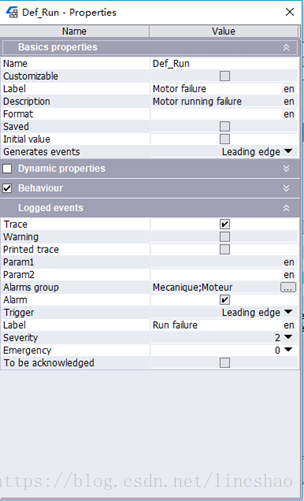

（4）Agitator模型：Def_Run变量，设置值变为1事件

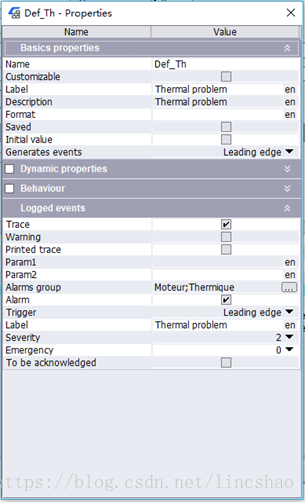

（5）Agitator模型：Def_Th变量，设置值变为1事件
5.1.3 事件配置工具
变量需要先在设备模型中设置事件，这里再统一修改。
5.1.4 EventDiary/事件日志

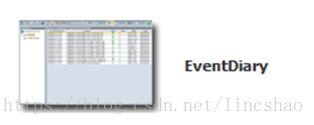

（1）从Library中拖入EventDiary组件至页面中

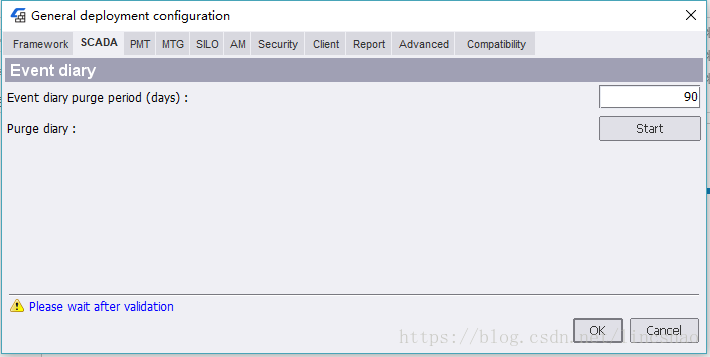

（2）事件日志数据保留时间配置

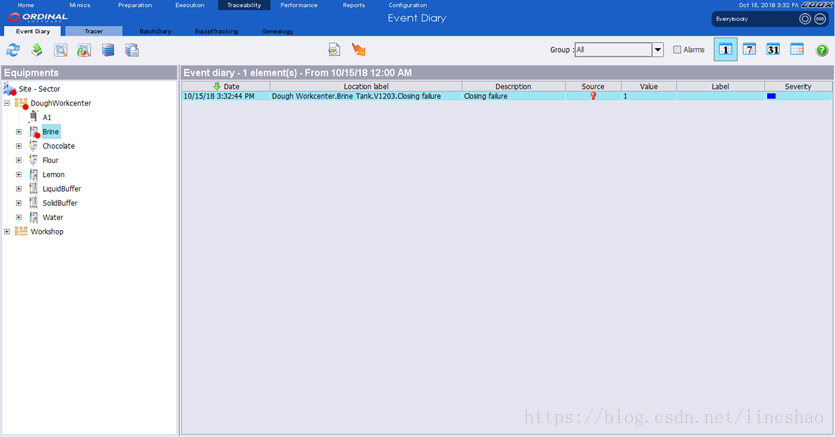

（3）事件日志页面展示（触发事件进行测试）
5.1.5 AlarmState/报警状态

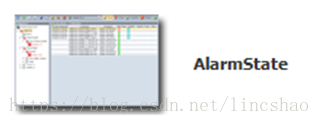

（1）从Library中拖入AlarmState组件至页面中

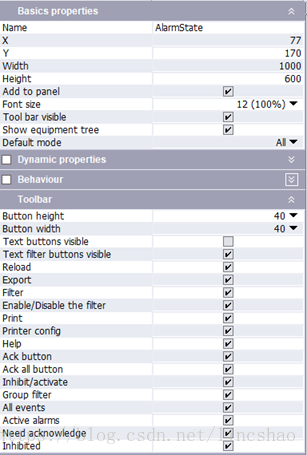

默认属性（显示报警类别等等）

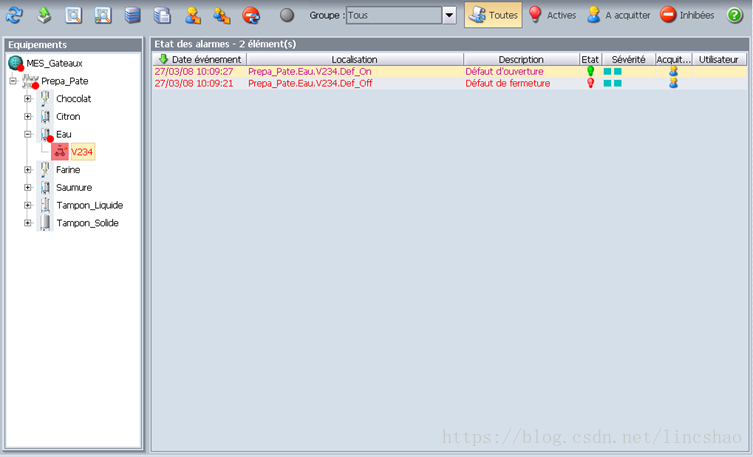

（2）AlarmState报警状态页面展示（触发报警测试）

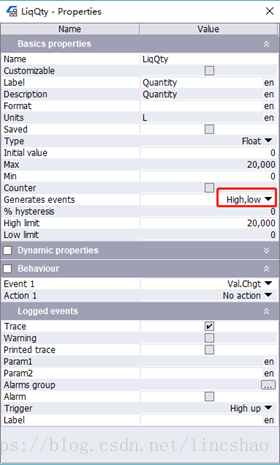

5.1.6 报警配置练习
- 配置液体罐的液位上限报警
- 配置液体罐的液位下限报警
- 模拟程序
- 触发液位的上下限报警
- EventDiary和AlarmState中查看事件和报警记录
5.2 记录管理
- 功能性组件：RecordDefinition的使用
- 开发/运行模式都可以进行Recorder的配置
- 功能性组件：Tracer的使用
- 数据列表或图形展示方式
- 存档或实时模式

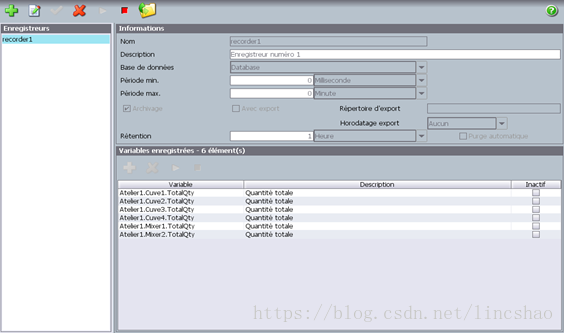

5.2.1 记录配置管理RecorderDefinition
- 数据库数据存档
- Retention time/数据保留周期
- Max period/最大存档周期
- Min period/最小存档周期
- Automatic purge/自动删除
- …

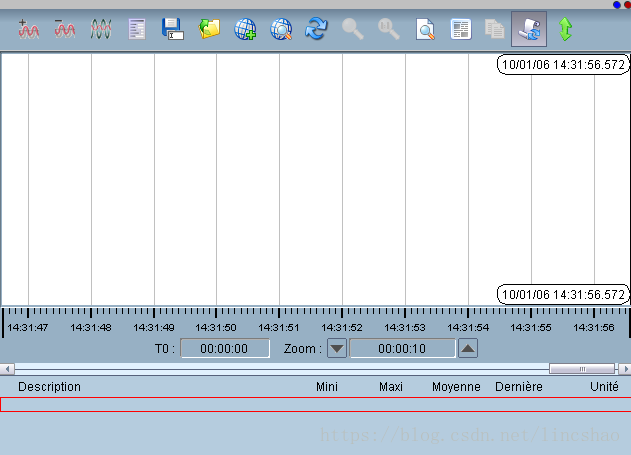

5.2.2 趋势图Tracer
添加配置文件：http://localhost:8080//Temp(txt文件无需后缀）
5.2.3 记录管理配置练习
- 记录器Recorder添加
- 添加变量：温度采集值
- 趋势Tracer配置及查看
5.3 视图、导航栏、背景页
5.3.1 创建视图

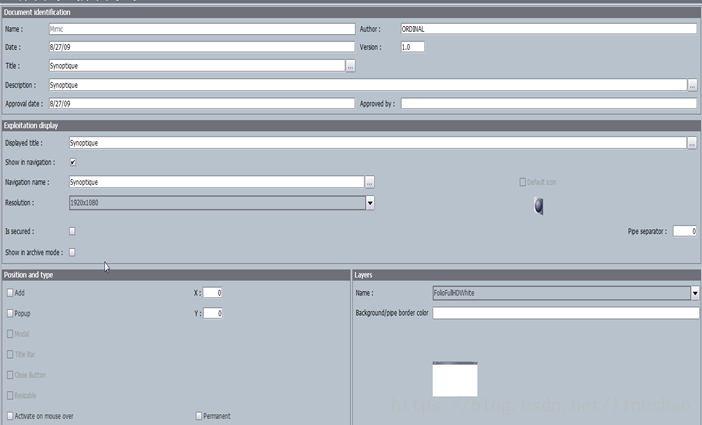

页面属性设置：是否隐藏、是否安全管理、位置大小等等。

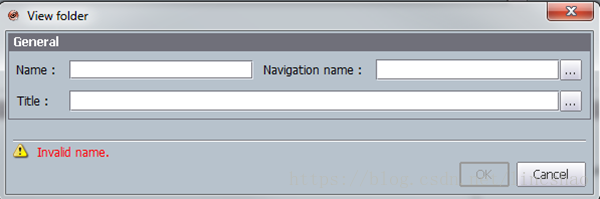

5.3.2 创建视图文件夹
- 视图文件夹显示于首页菜单和导航栏中；
- 进入视图文件夹默认进入其中的第一个视图页面。

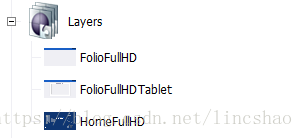

5.3.3 背景页
- 项目模板中存在现成背景页，我们可以直接使用，也可以修改后使用。
- 一旦选好，背景页会一直置于画面的背景中。
- 项目模板：
- Home
- Folio
- FolioTablet
当然，我们也可以像创建其他视图一样，创建我们自己的背景页。
5.4 安全管理

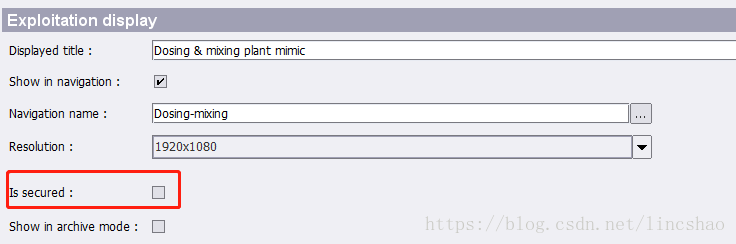

5.4.1 视图中的安全设置
- 每个页面有属性，我们可以勾选，来决定该页面是否被安全管理。
- 必须在安全管理中指定谁有权限访问被安全管理的页面。
- 提示（所有COOX程序都有超级管理员）
- 用户：Administrator
- 密码：ADMIN

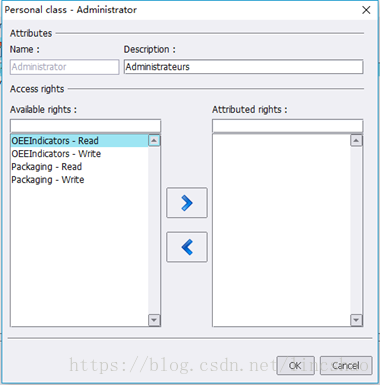

5.4.2 角色维护
- 角色作为用户的群组，所有的权限都是分配至角色。
- 默认有角色《EveryBody》，它代表了所有的用户。

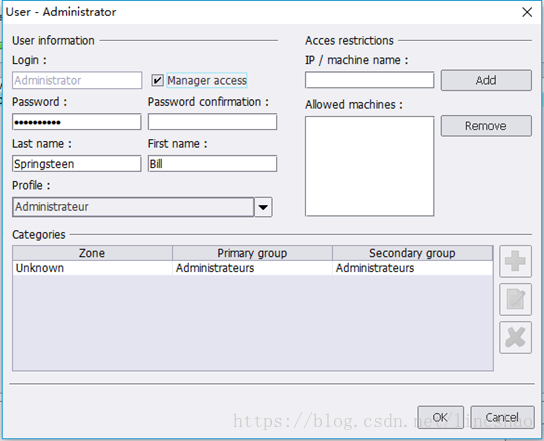

5.4.3 用户维护
为用户分配角色，还可以配置用户对应的IP地址等等。
5.5 JavaScript脚本
5.5.1 脚本描述
- 服务（Services）、视图（Views）和应用程序的资源（Resources）都可以通过脚本进行扩展。
- 使用的脚本语言是JavaScript。
- 与文档对应的脚本编辑区域通过下边的按钮选项卡进入。
5.5.2 脚本编辑区
- 默认的脚本编辑区域包含了下面3个默认方法：
onInit()：在对象初始化时调用
onStart()：在对象启动/打开时调用
onStop()：在对象停止/关闭时调用 - 这些默认的脚本都是系统自动创建并调用的，不要删除它们。

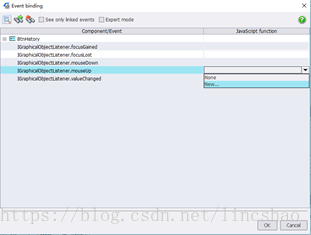

- 一些组件对象可以创建它们的脚本事件，比如按钮的鼠标点击事件，打开对象绑定的所有脚本事件，通过如下按钮：
5.5.3 事件接口（OGM）
由图形对象产生的事件接口方法（IGraphicalObjectListener）
| 接口方法 | 描述 |
|---|---|
| focusGained(Event event) | Method called when the focus is on the object |
| focusLost(Event event) | Method called when the object lost the focus |
| mouseDown(Event event) | Method called when the button is pushed |
| mouseUp(Event event) | Method called when the button is released |
| valueChanged(Event event) | Method called at each value change |
5.5.4 事件接口（Cmp）
| 接口方法 | 描述 |
|---|---|
| getContainerName() | Return the name of the workcenter or view contening the component |
| getFullId() | Return the whole ID of the component |
| geteFullName() | Return the whole name of the component |
| getID() | Return the ID of the component |
| getName() | Return the Name of the component |
Doc: globalscreen.application.objects.utils
Interface: INode
5.5.5 对象访问和设置（OGM）
| 接口方法 | 描述 |
|---|---|
| getValue() | Get the value or the text in the object |
| setValue(Object val) | Force the text or the numeric value to display |
| setColorIndex(double index) | Modify the fill color of the object when color animation is selected |
| setVisible(boolean visible) | Command the appear/disappear of an object |
| isVisible() | Tells if the object is visible |
| setSymbolIndex(double index) | Modify the symbole file of the object when picture animation is selected |
Doc: globalscreen.application.objects.scada
Interface: IGraphicalObject
示例：
- 获取和修改display对象的值
获取值：val=name_display.getValue();
修改值：name_display.setValue(12); - Picture图片设置展示图片
Name_Symbol.setSymbolIndex(1); - Button按钮设置不可见
Name_Button.setVisible(false);
5.5.6 变量（Variable）的访问和设置
| 接口方法 | 描述 |
|---|---|
| getValue() | Return the value of the variable |
| setValue(Object newValue) | Set a new value for the variable |
| update() | Force the read or write of the variable by communication driver |
| setEventEnabled(boolean enabled) | Activation /inhibition of the events for the diary |
| isEventEnabled() | State of activation of the event |
Doc: globalscreen.application.objects.scada
Interface: Ivar
- 布尔型变量（Boolean）：Interface IVarBool
- 数值型变量（Numeric）：Interface IVarNum
- 文本型变量（Text）：Interface IVarText
示例：
- 视图中的功能块变量的读/写
读：Name_Var.getValue();
写：Name_Var.setValue(12); - 在一个展示（Display）对象上显示一个变量的值
Name_display.setValue(Name_Variable.getValue());
