第一个，好吧，除了最开始的模型的建模之外，其他的全部美术相关流程都是我一个做的，其中使用到了各种DCC软件，第一个自己做的特效，很开心~

国际惯例，先上最终效果：

拿到需求，先按分析美术想要的效果，然后拜托场编小哥哥帮忙建了个模型，当然，这个模型很正经，点都是合在一起的：

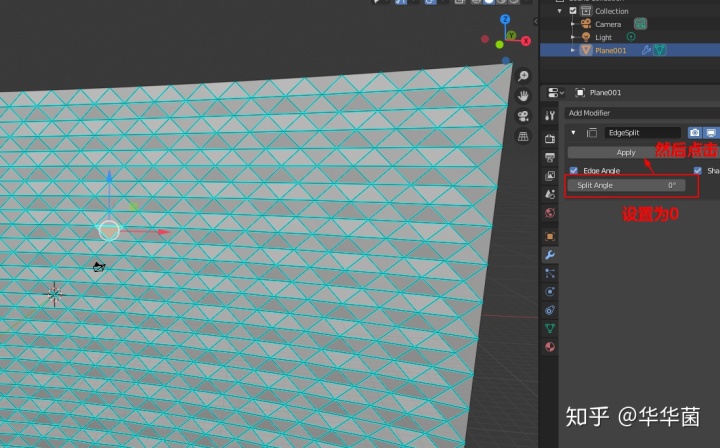

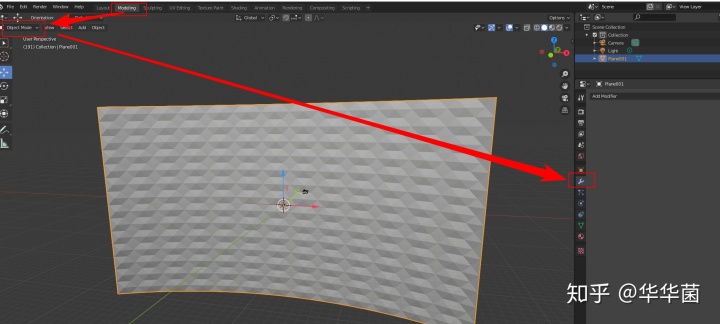

然后我开始用Blender去分开成单个面：

注意：因为Max的单位和houdini的单位不一样，所有要么在max里面缩小0.01，再导出，要么直接在导入houdini之后，用Transform去scale一个0.01。houdini的单位是米，max一般是厘米。这里我是在max里面去缩小了0.01之后导出模型的。

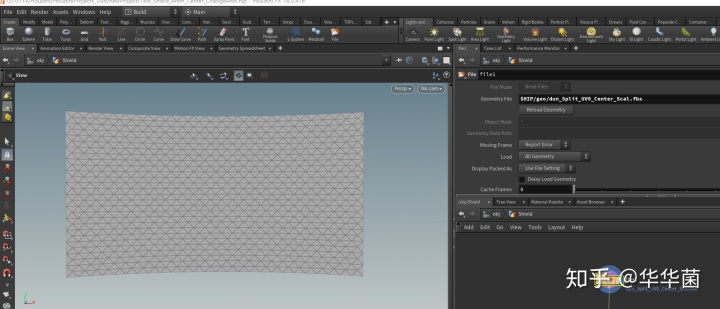

导入模型到houdini，在Houdini中添加动画：

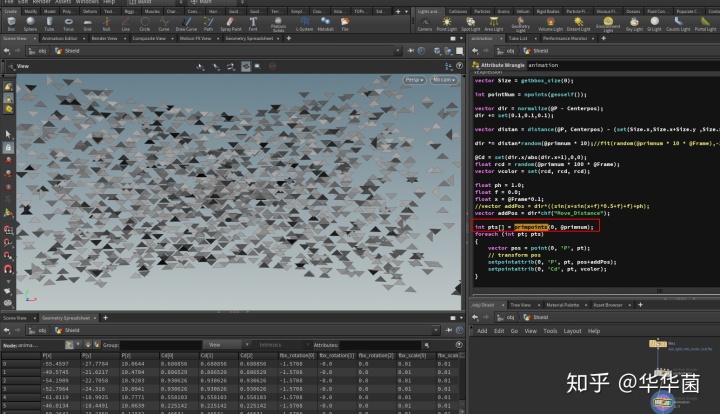

用attribwrangle节点，添加简单的Vex语句去做每个三角面的每个顶点的移动，对每个primitive去获取primpoints，遍历primpoints，去设置顶点的位置，顺便随机计算了个顶点色，用于后面材质的颜色变化：

这里遇到一个问题，我本来是想直接用 setprimattrib(0, "P", i, Pos) 的做法去每个面片的Prim去位移的，但是，好像只有设置位置的attrib是无效的，换成cd的话，setprimattrib确实是能给每个Prim去设置颜色，如果有哪位大佬知道，请赐教哈~

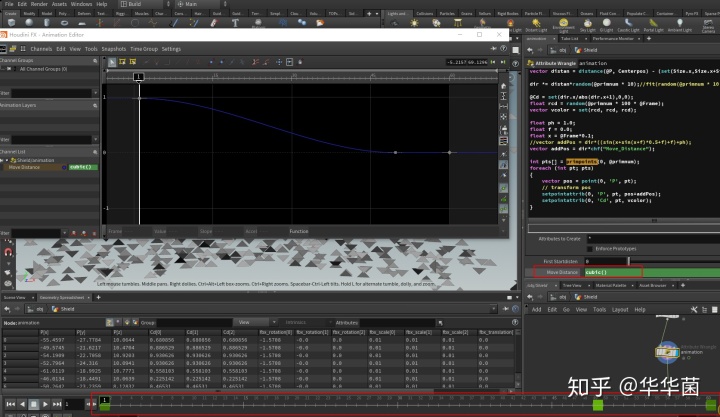

在VEX里面添加一个参数，用于控制位移大小的，就是用这个参数去做Key帧，实现面片各种飞的效果：

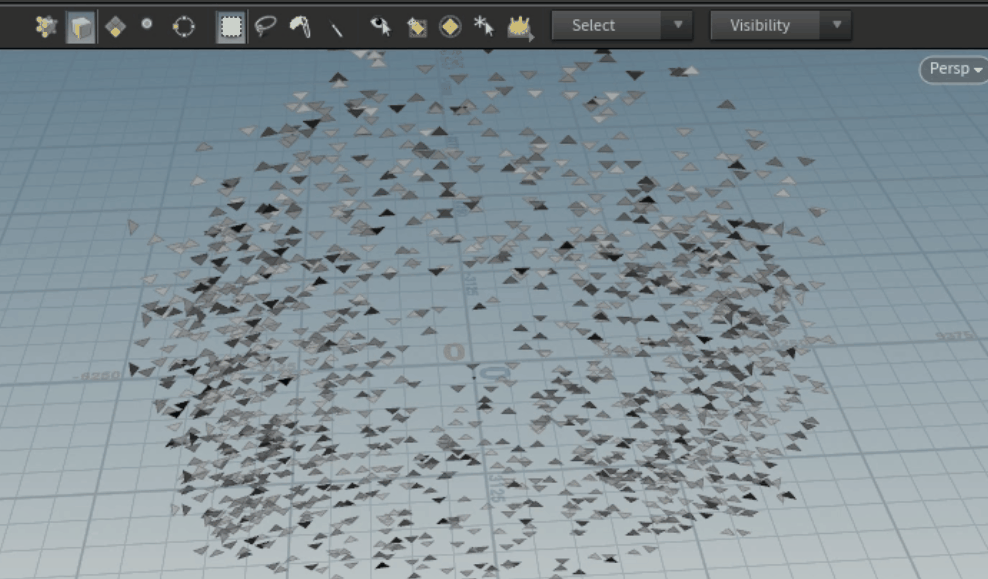

得到一个动态效果：

在最后一定要导出一个NULL节点，给VAT节点用的：

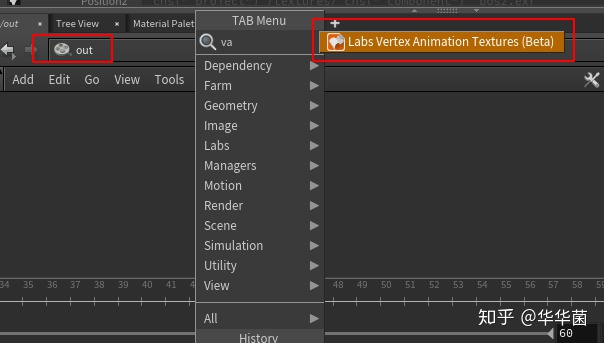

做好动态的效果后，添加VAT的节点：

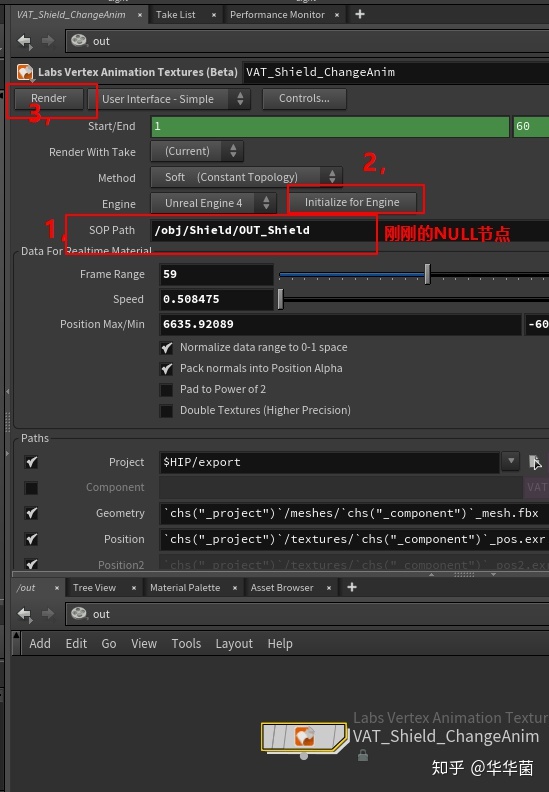

把上面的NULL节点拷贝粘贴到SOP Path里，然后按一下Initialize for Engine，面板其他一般不需要改，默认的就可以了，然后也可以设置一下输出的路径，最后点击Render：

这里Render之后，会生成fbx和exr的贴图，其中fbx是添加了新的UV1，UV0还是模型之前的UV0，UV1是用于采样VAT的新的UV，所以在UE里面用的话，需要用houdini导出的模型和VAT：

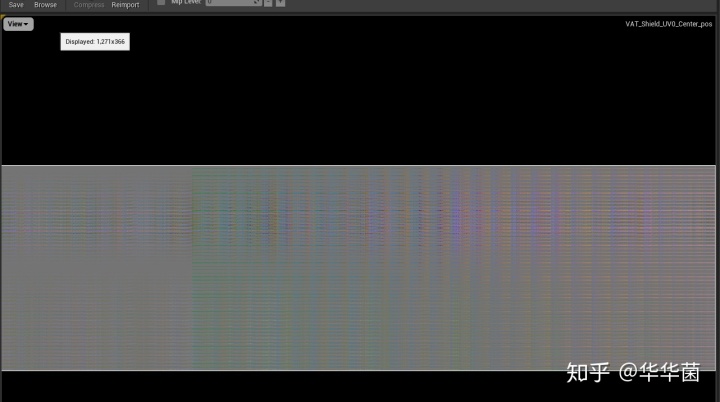

VAT贴图的设置：

把Houdini里VAT的Shader Code拷贝出来贴到UE4的Material Function里：

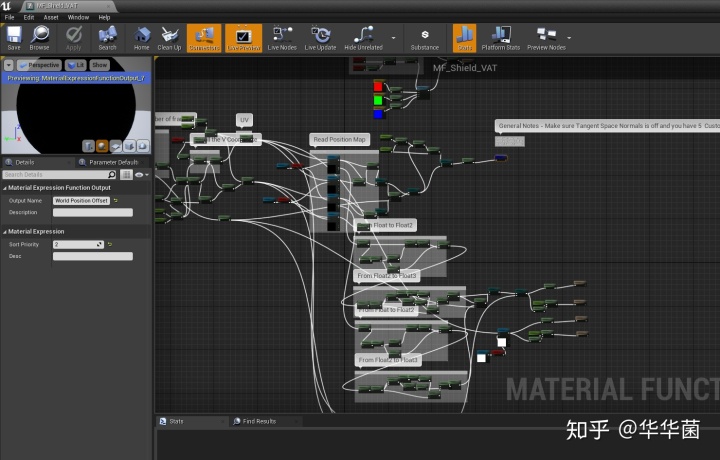

直接新建一个Material Function，粘贴Houdini的Shader Code：

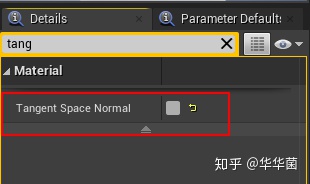

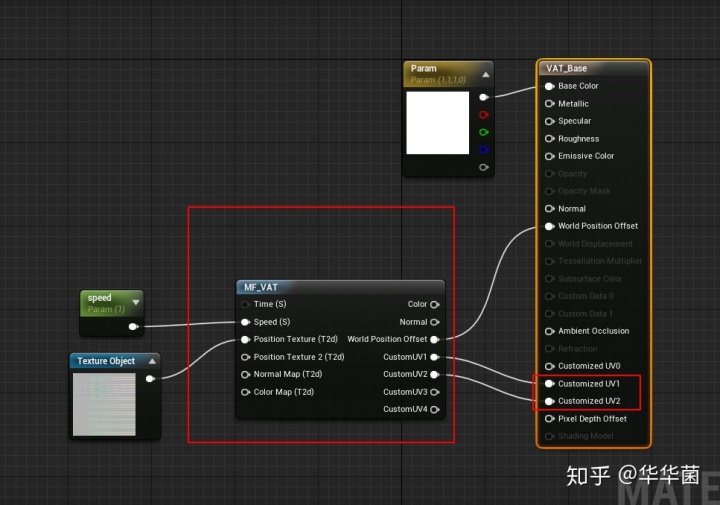

给fbx模型添加材质：

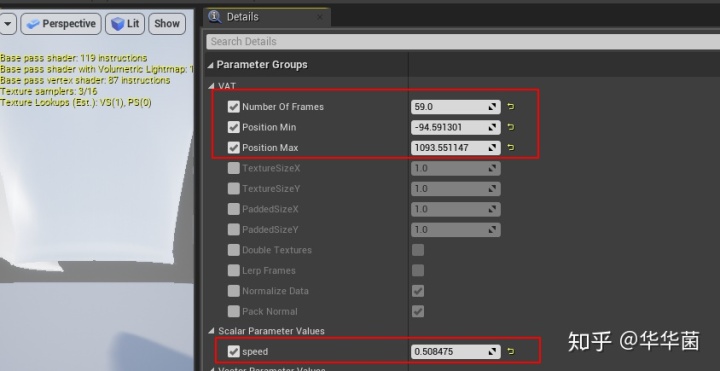

创建材质实例，要把Houdini的VAT面板中的几个数据同步到材质实例的参数里，按名字一一对应：

以上是基础的设置，到这里，就能直接在场景里面看到模型的动态效果：

开始制作贴图：

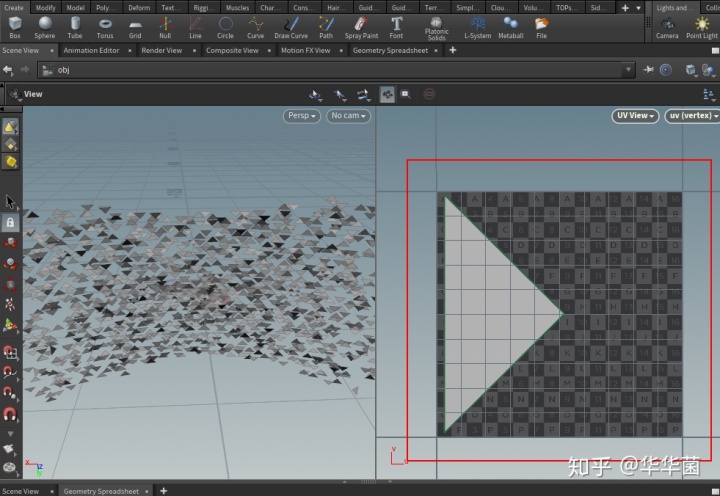

一开始场编小哥哥在建模的时候，我就有交代要这样分这个UV：

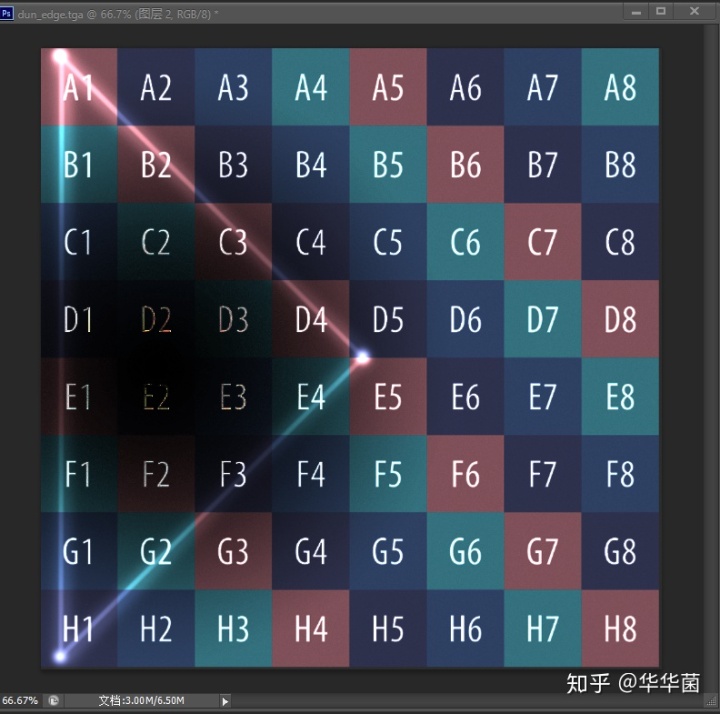

然后在PS里面一顿操作之后，得到一张这样的图（其实是按我想要实现的材质效果，各种图层渐变叠加得到一个适合自己用的图）：

得到初步效果：

添加全息投影类似的计算，用屏幕空间坐标去采样一张条纹图，再计算一个距离的衰减：

因为还有很多动态参数要做调整，也需要配合其他整体效果，于是，需要把这个模型用到UE4的Particle System里面，刚好在这里我就玩了一下Particle System，还挺好玩，也挺好上手，好玩~

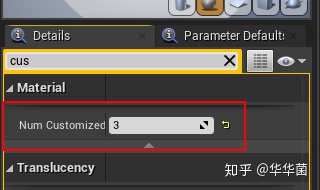

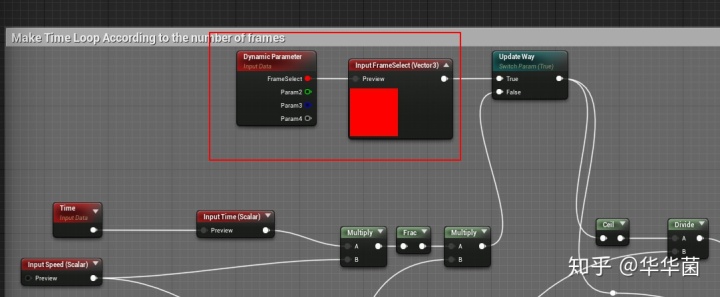

加入到Particle System，就需要这个VAT的帧数需要按播放的帧数来，不再是不断循环的，这里需要修改上面那个Material Function的计算：

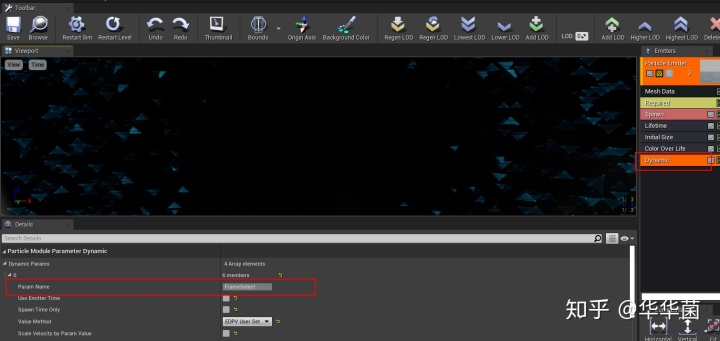

刷新一下Particle System 右键-添加Dynamic项，就会自动关联到材质会用到的参数名字：

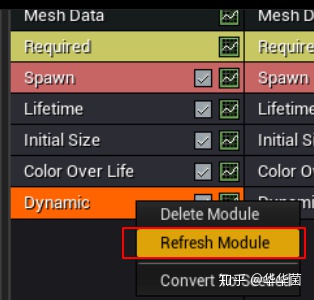

每次在材质里面修改添加，在面板里Refresh一下就能更新到材质的数据：

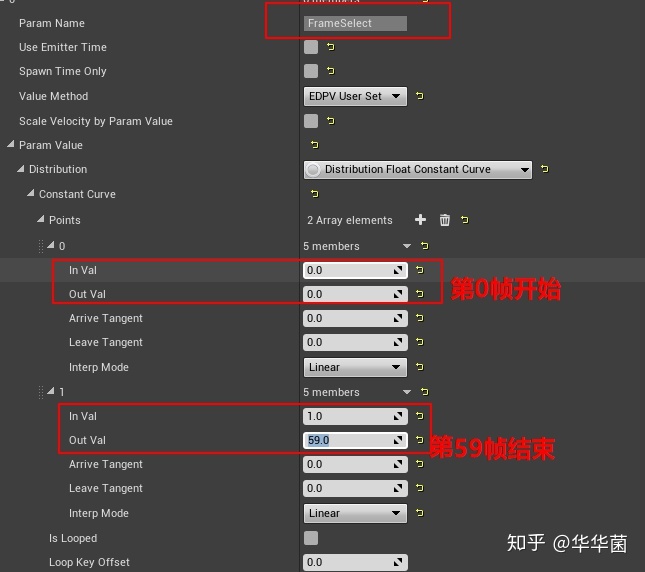

然后设置帧数：

再叠加一些其他的特效，最后得到最终效果：

总结：

各种软件工具各种用，很好玩~

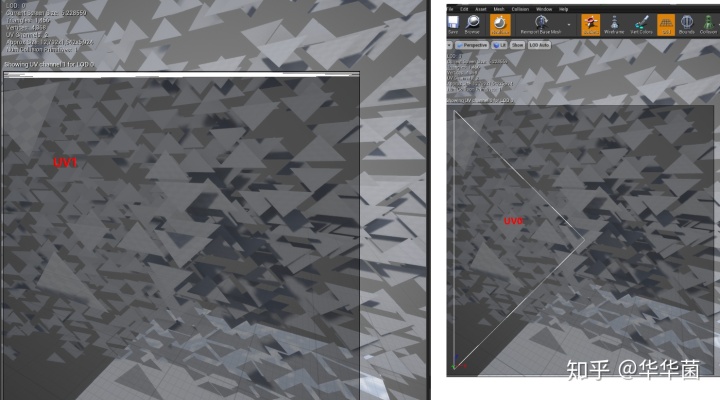

不过有问题百思不得其解，就是一开始我的模型是有两套UV的，但是经过测试，无论是VAT导出的模型，还是普通的Houdini导出模型，都会导致UV1和UV0互换顺序，虽然VAT应该是会出错的，但是是直接把采样VAT的那套UV放置到原来的UV0，原来模型的UV0被放置到UV1了，只有模型只带UV0的情况下，VAT的导出模型UV顺序才能是正确的。如果哪位大佬知道为什么或者两套UV的模型怎么在Houdini里面加VAT又不会出错，希望能赐教呀~

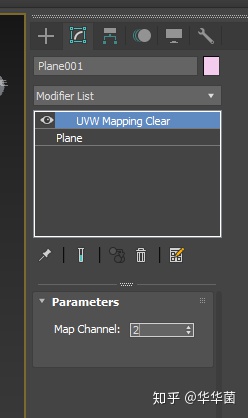

所以后来我只能在max里面先去掉UV1：
