这一篇讲解示波器地线很不错。

首先：示波器测电源纹波步骤：

1.探头要打到1X档位，也就是不衰减。

2.探头一定要接地，不接地噪声干扰太大，甚至会完全失真。接地线越短越好，最好不要用标配的鳄鱼夹线，用来测纹波还是太长，用探头零件包中的弹簧针。

3.示波器的通道输入耦合打到交流耦合，滤除直流分量。

4.数字示波器都有带宽限制功能，可以把示波器带宽限制在20MHz

5.选择电压峰峰值测试，然后示波器显示数值即纹波

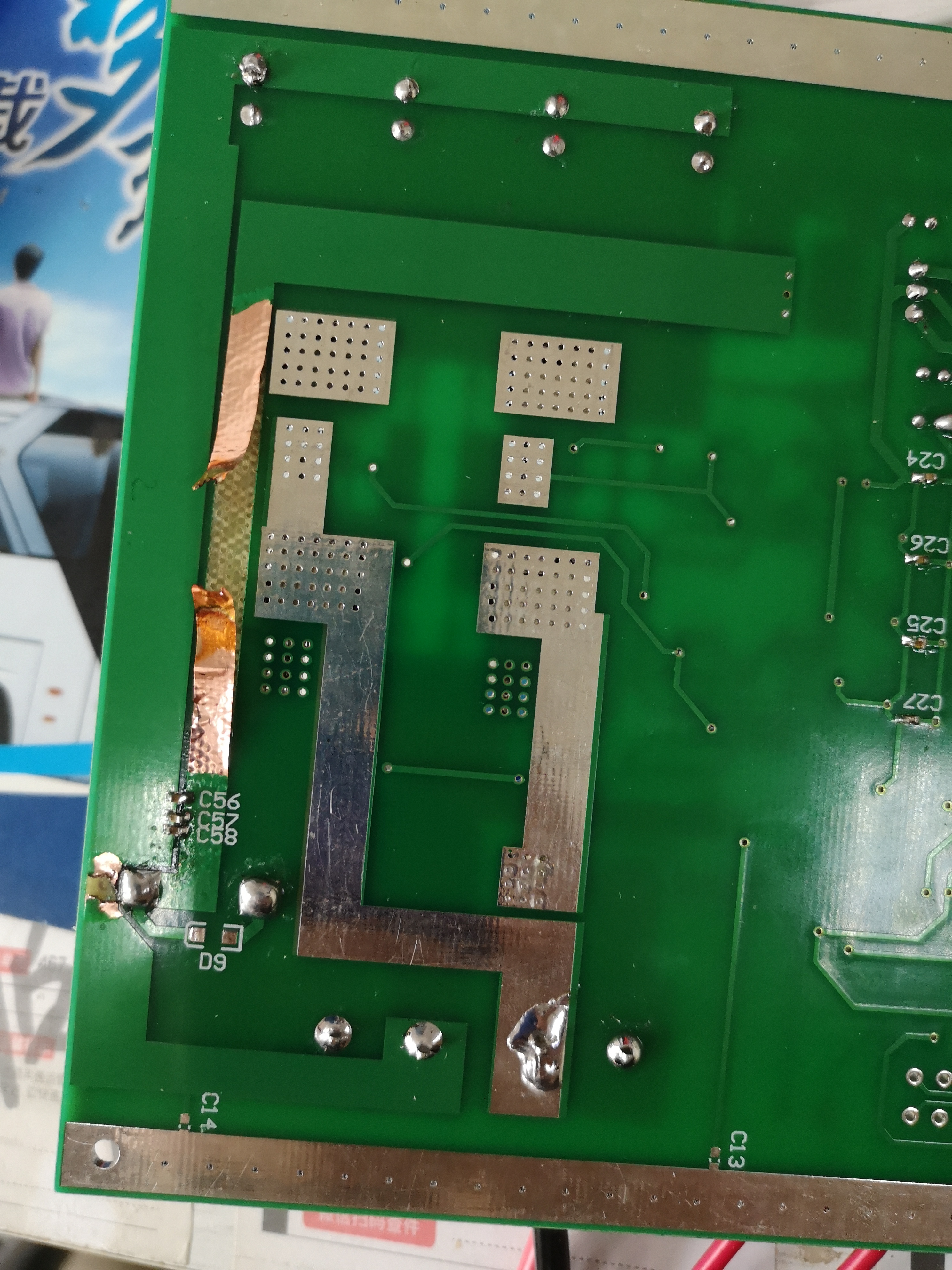

这是测试后烧毁的结果，最左边的是地线，旁边那个是接12V锂电池的电源。

用的是12V锂电池，电源也是非隔离。示波器的地和板子的地没有正真的共地，走线地线也没有统一宽度。
