概述

注册过程

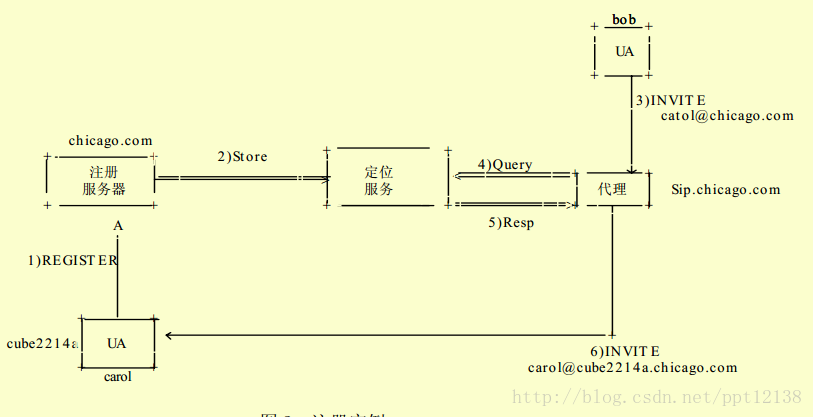

注册过程图

Carol使用记录地址“sip:carol@chicago.com”在SIP注册服务器的chicago.com域注册。chicago.com域的代理服务器将使用Carol的注册，将Carol的记录地址拿到定位服务中查询，找到真实终端地址，然后路由到Carol的真实终端。
注册描述
1. 如果用户要发起和另一个用户的会话，SIP必须发现可到达目的用户的当前主机。（代理服务器和重定向服务器——他们负责接收请求，决定要发送请求的用户位置，然后发送到相应位置。）
2. 这就需要特定域的地址绑定，这些地址绑定将输入的SIP和SIPS URI（如sip:bob@biloxi.com）映射到想要的用户更近的一个或者多个URI（如sip:bob@engineeringbiloxi.com）。
3. 然后代理查询定位服务，找到用户代理。
4. 一个用户可能注册多个代理，Register请求可以进行添加、删除和查询绑定（200OK时候会返回绑定列表）。

注册过程头字段的含义

Request-URI：注册服务器指明的定位服务域，不能出现SIPS URI的userinfo和@组件。
To：记录地址（一个记录地址可以绑定多个SIP终端），该字段和Request-URI主要不同在于该字段包含用户名（要和用户绑定肯定要加用户名），该字段相当于Key，每次发请求时候的To其实就是这个key，通过这个key来查找绑定的终端。
From：如果不是第三方注册，就和To字段保持一致。
Call-ID：对于同一用户的同一终端，注册和解绑时候的该字段是一致的。
CSeq：每个使用相同Call-ID的请求，每次逐一增加该字段值。
Contact：要绑定的SIP终端（可以理解为真实地址），即value，一个To绑定多个Contact。该字段有一个参数expires
-expires:表示UA绑定有效时间。单位：秒。如果不提供该参数，则使用expires头字段的值代替。不规范的值视为3600（即一小时）。
Record-Route：该字段必须忽略。

删除绑定

可以通过给Register请求的Contact设置绑定时间为0，则会立即删除绑定。
Contact字段为“*”表示用于所有注册，此时Expires头字段只能用0表示，即“*”只能用于解绑

提取绑定

-Register请求成功的响应会包含所有现有绑定。

更新绑定

-根据Contact字段Expires参数进行比较更新过期时间

注册服务器处理Register请求大致过程

检查Request-URI，确定是否可以访问该字段指定域的绑定，如果不能，可以当做代理服务器进行转发。
认证UAC
判断当前用户是否有权修改记录地址的注册，如果不行，返回403
从To字段取出记录地址，如果记录地址不可用于R-U域，那么注册服务器发送404结束。
检查Contact
依次处理Contact头字段每个联系地址，每个地址按照如下方法更新过期时间
1. 字段有expires参数，此值当做过期时间
2. 没有该参数，但是有Expires字段，此值作为过期时间
3. 都没有，本地配置默认时间当做请求到期时间

搜索当前绑定列表，如果绑定不存在，暂时添加。如果绑定存在，检查Call-ID值，如果现有绑定的Call-ID值与请求中的Call-ID不同，如果过期时间间隔为0或者有其他更新，必须删除绑定。如果相同，比较CSeq值，如果高于绑定的值，就要进行更新了。

SIP注册流程包分析

下面是两个客户端1和2，客户端都位于139，注册服务器位于168

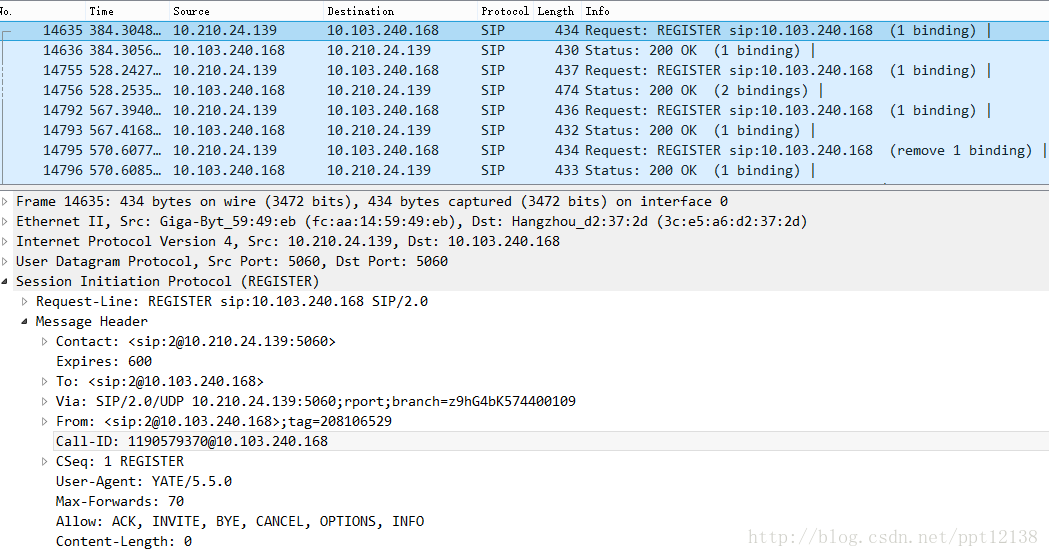

用户2向注册服务器发起请求
这里写图片描述

-Request-URI：168域（注册服务器域）
-Contact：表示要绑定的SIP客户端地址
-Expires：10分钟过期
-To：客户名@168域，From和To一致
-Call-ID：SIP客户端一致时保证该字段一致
-CSeq：1

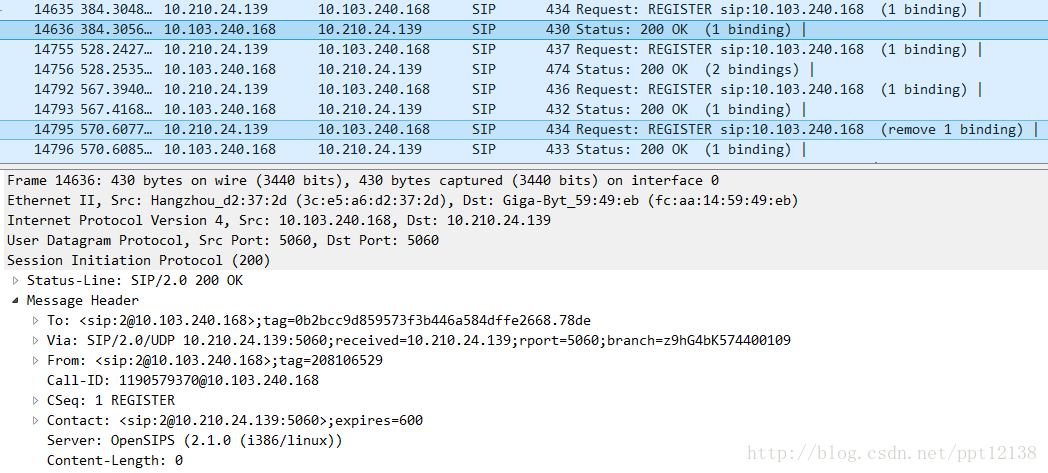

注册成功响应返回
```
Contact：返回现有绑定列表
```

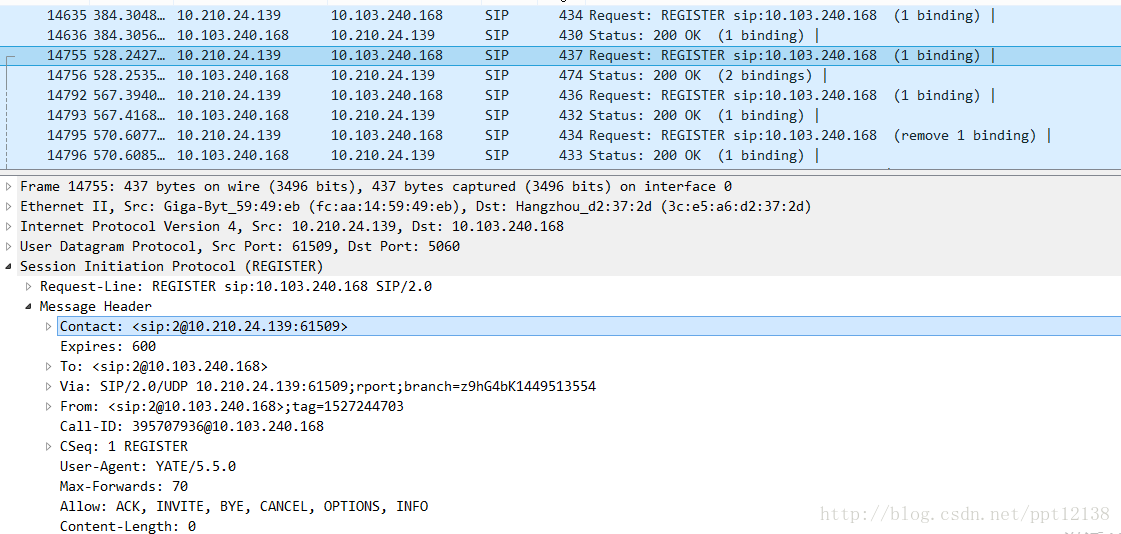

用户2向服务器注册另一个客户端地址
这里写图片描述

-Contact：新的客户端地址
-Call-ID：绑定新的客户端地址，所以产生新的该字段
-CSeq：1

用户2注册第二个地址成功的响应
这里写图片描述

Contact：返回现有列表，可以看出来新增了绑定

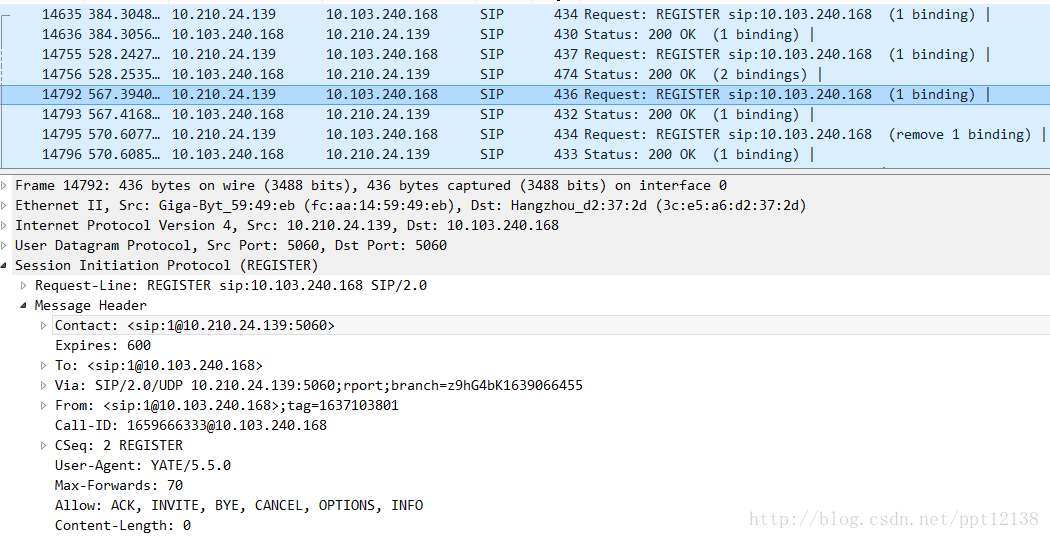

用户1注册第二个地址（第一个未截取图，所以CSeq是2）
用户1注册成功返回响应

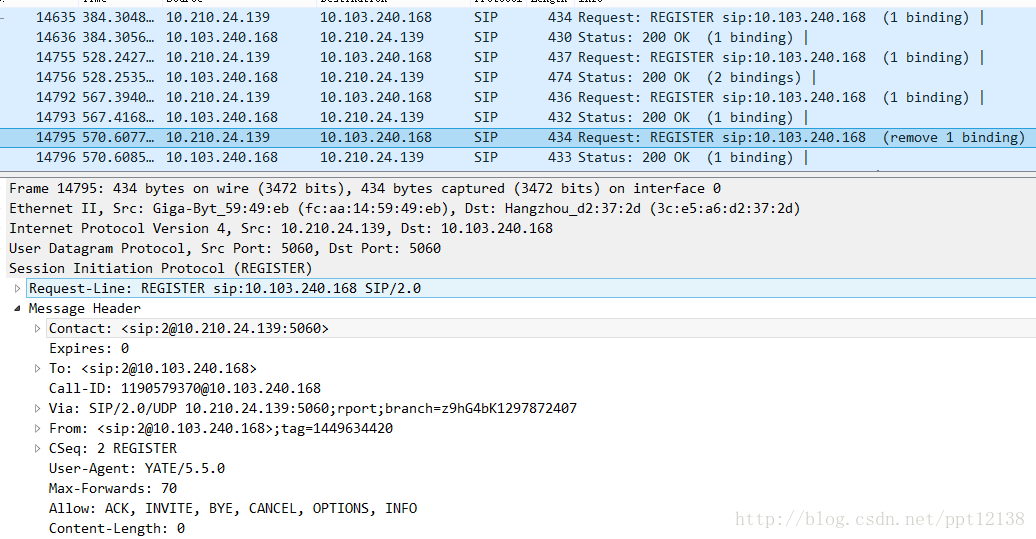

用户2解绑5060端口的客户端
这里写图片描述

-Call-ID：跟之前的5060端口注册时候一样
-Expires：为0表示解绑
-CSeq：在之前的基础上加1

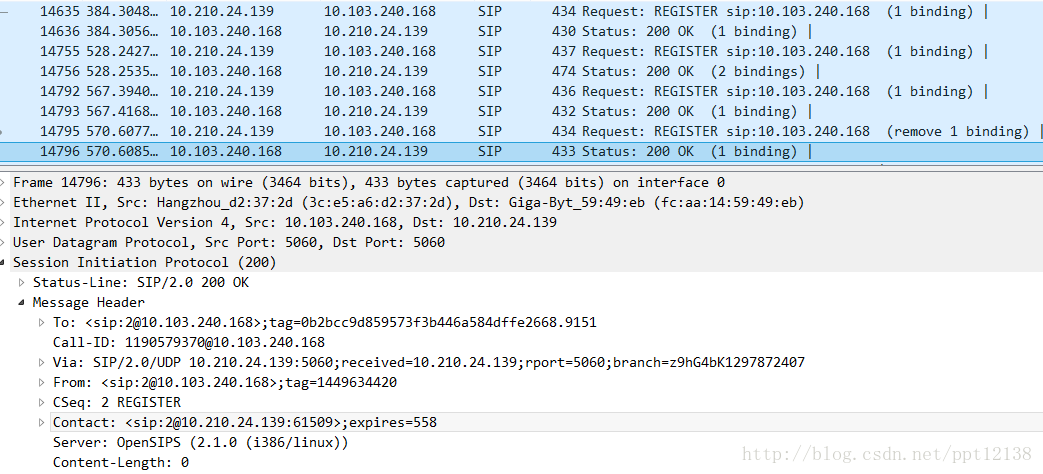

解绑成功响应

-Contact：比之前少了一个绑定地址

最终建立通话时候使用的目的地址To都是地址记录（即key），如sip:2@10.103.240.168，sip:1@10.103.240.168，定位服务进行解析查找绑定的实际客户端地址，使用实际地址去建立通话连接，如sip:2@10.210.24.139:5060，sip:2@10.210.24.139:61509，sip:1@10.210.24.139:5060。
