SIP会话初始协议(Session Initiation Protocol) 是一个控制发起、修改和终结交互式多媒体会话的信令协议。

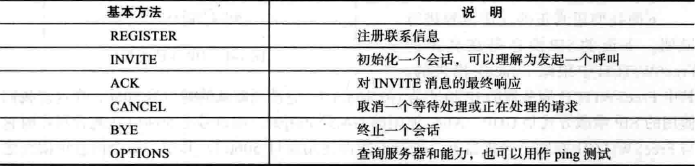

SIP的六种基本方法：
在这里插入图片描述
另外，还有一些扩展方法SUBSCRIBE、NOTIFY、MESSAGE、REFER、INFO等。

SIP必须包含的头域：
在这里插入图片描述

SIP响应消息状态码：

复制代码

1
2
3
4
5
6
7
 1xx 组的响应为临时状态，表明呼叫进展的情况；
 2xx 表明请求已被成功收到、理解和接受；
 3xx 为重定向，表明SIP请求需要转向到另一个UAS处理；
 4xx 表明请求失败，这种失败一般是由客户端或网络引起的，如密码错误、空号等，客户端应该重新修改请求，重新发送；
 5xx 为服务器内部错误，表明服务器出错，不能响应合法的请求；
 6xx 为全局性错误，如 600 Busy Everywhere。

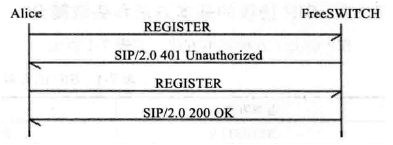

SIP注册流程：

在这里插入图片描述
描述：

复制代码

1
2
3
4
5
(1) Alice向FreeSWITCH发起注册请求。
(2) FreeSWITCH返回401消息，向Alice发起Challenge(挑战)。
(3) Alice将用户密码与收到Challenge信息进行计算后，把计算结果附加到注册请求上重新注册。
(4) FreeSWITCH收到新的注册请求后，对信息解密认证，如果认证通过返回200 OK，告诉Alice注册成功，并将Alice的联系地址记录下来。如果认证失败返回403 Forbidden或其他消息。

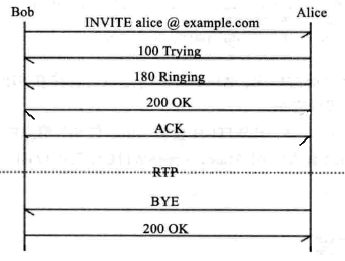

UA间直接呼叫流程：
在这里插入图片描述
描述：

复制代码

1
2
3
4
5
6
7
8
9
(1) Bob向Alice发送INVITE消息请求建立SIP会话。
(2) Alice收到INVITE消息后，回复100 Trying消息，告知Bob已经收到消息，正在处理。
(3) Alice的电话振铃，并回复给Bob 180 Ringing消息，Bob收到此消息播放回铃音，以提示Bob对方正在振铃。
(4) Alice接听电话，向Bob发送200 OK消息。
(5) Bob收到200 OK消息后，发送ACK确认消息。
(6) 使用RTP协议传输语音数据进行通话。
(7) Alice挂断电话，发送BYE消息给Bob。
(8) Bob收到BYE消息后，发送200 OK，至此通话结束。

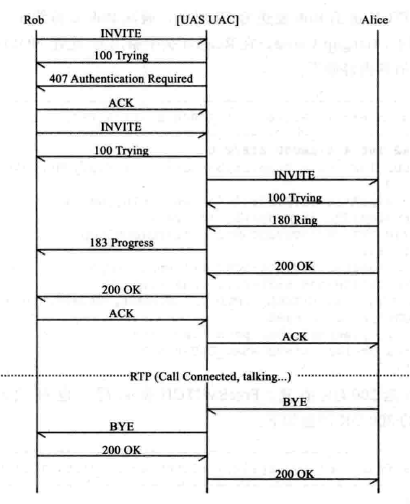

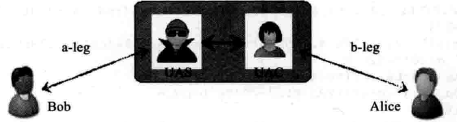

通过B2BUA(freeSWITCH)呼叫流程:
在这里插入图片描述

描述：

复制代码

(1) Bob向FreeSWITCH发送INVITE消息，请求建立一个呼叫。
(2) FreeSWITCH收到INVITE消息，回复100 Trying告诉Bob已经收到消息，正在处理。
(3) FreeSWITCH发现不知道Bob是谁，所以向Bob发送407 Authentication Required 消息请求认证。
(4) Bob收到407消息后，回复ack确认已经收到。
(5) Bob重新发送带有认证信息的INVITE消息，请求建立呼叫。
(6) FreeSWITCH收到带认证信息的INVITE消息，回复100 Trying告诉Bob已经收到消息，正在处理。(Bob和FreeSWITCH的通道已经建立，称为一个Channel，a-lag建立成功)
(7) FreeSWITCH知道Bob要呼叫Alice，此时去查找路由(拨号计划diaplan)和本地数据库,得到Alice的联系地址(Contact)。
(8) FreeSWITCH新启动一个UA去连接Alice，发送INVITE消息，同时携带着a-lag的的某些信息（如：来电显示等）
(9) Alice端收到INVITE，向FreeSWITCH回复100 Trying消息，告知FreeSWITCH已经正常接收INVITE消息。
(10) Alice的话机振铃并向FreeSWITCH发送180 Ringing消息，通知FreeSWITCH Alice的话机已经振铃。
(11) FreeSWITCH收到Alice的180消息后，可以选择直接给Bob回180消息，也可以选择给Bob回183消息。(180消息由Bob自身产生回铃音，183消息由FreeSWITCH通过RTP发送回铃音给Bob，所以183消息这种技术支持的就是彩铃。) 默认是给Bob发送183消息。
(12) Bob收到183消息后开始播放回铃音，此时Alice振铃，Bob播放回铃音。
(13) 当Alice接起电话后，会发送200 OK给FreeSWITCH。
(14) FreeSWITCH收到Alice发送的200 OK之后，回送ACK，同时FreeSWITCH立即向Bob发送200 OK消息。
(15) Bob收到200 OK之后，会话已经建立，同时会回送ACK给FreeSWITCH。
(16) Bob和Alice通过RTP协议进行通话。
(17) Alice挂机，向FreeSWITCH发送BYE消息。
(18) FreeSWITCH收到BYE消息之后，回送200 OK，释放b-lag。
(19) 同时FreeSWITCH给Bob发送BYE消息，消息中包含挂机原因等内容。
(20) Bob收到消息之后，回送200 OK，FreeSWITCH收到200 OK后，释放a-lag。至此通话结束。
