胶囊网络Dynamic Routing Between Capsules论文详解

Dynamic Routing Between Capsules

2018年11月18日

14:39



<https://arxiv.org/abs/1710.09829>

https://github.com/ageron/handson-ml













屏幕剪辑的捕获时间: 2018/11/18 14:43

C类似于max_pooling（结果由卷积后的输出决定）





屏幕剪辑的捕获时间: 2018/11/18 14:48

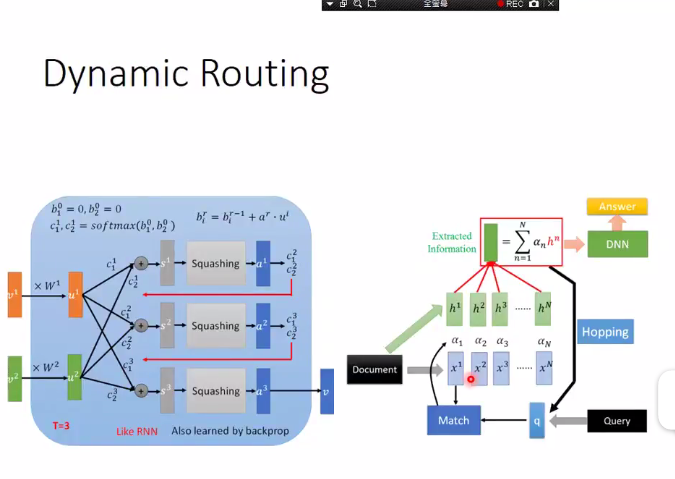

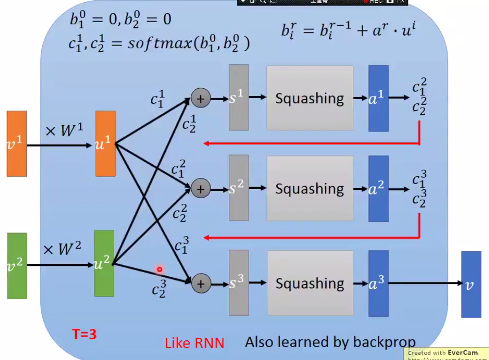

流程类似于RNN，输出在下一轮被用。



屏幕剪辑的捕获时间: 2018/11/18 14:51







屏幕剪辑的捕获时间: 2018/11/18 14:56

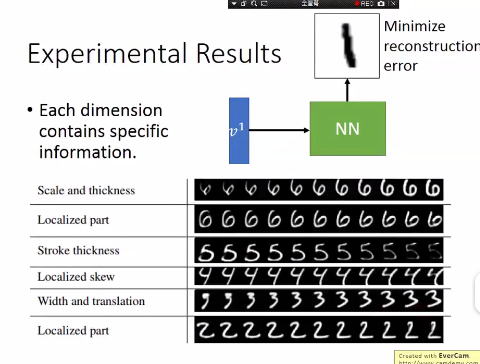

固定v1的其他维度，只改变一个维度，观察输出reconstruction network输出的结果，发现该维度的特征是控制，粗细、旋转等等。









屏幕剪辑的捕获时间: 2018/11/18 15:00

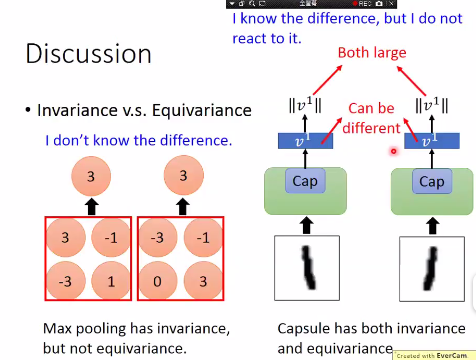

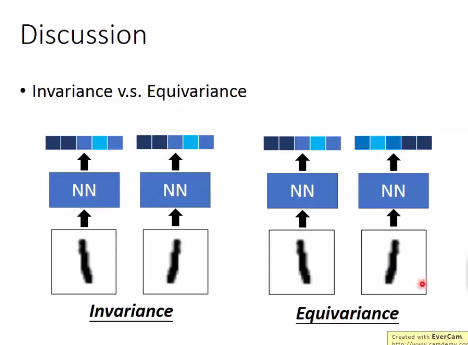

CNN对同一类的图片的输出是相同的，但是capsule对进行翻转的同类图片，输出向量也是翻转（取负数）的结果。



屏幕剪辑的捕获时间: 2018/11/18 15:02

胶囊的同变性：

池化pooling会丢失掉精确的位置信息和姿态。精确的图像分区和目标检测（位置和姿态）会受到干扰。











屏幕剪辑的捕获时间: 2018/11/18 15:04

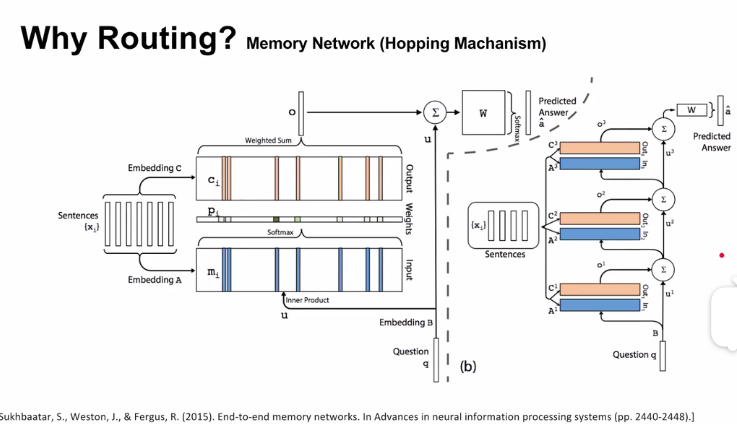

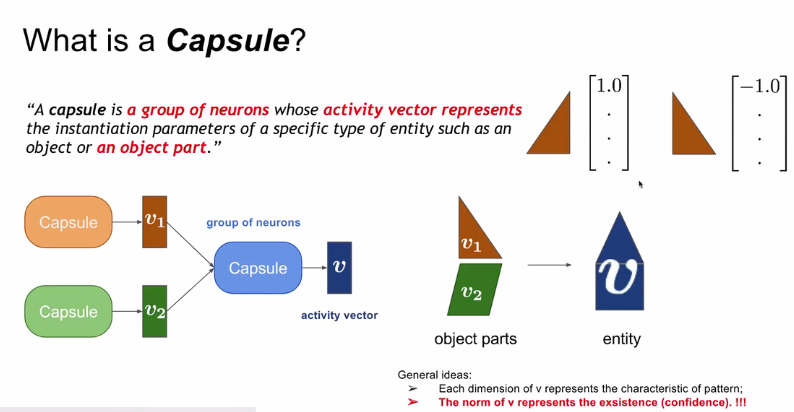

capsule类似于memory network。





屏幕剪辑的捕获时间: 2018/11/18 15:05









屏幕剪辑的捕获时间: 2018/11/18 15:12





屏幕剪辑的捕获时间: 2018/11/18 15:13

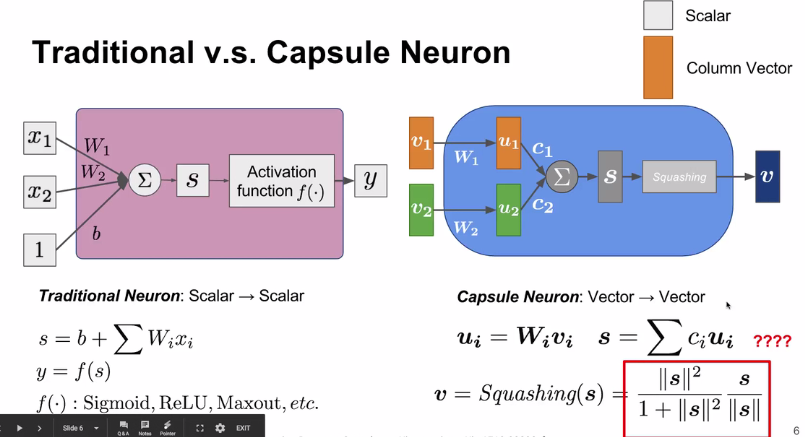

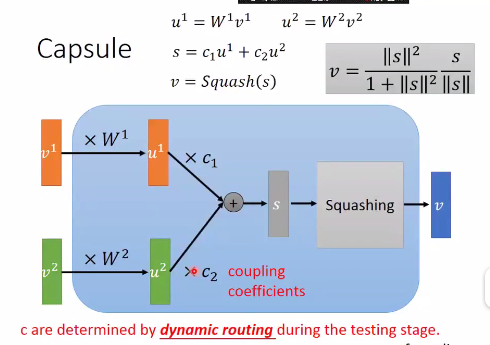

squashing类似于softmax，使用非线性变换将向量的模归一化到【0,1】.

softmax：



屏幕剪辑的捕获时间: 2018/11/18 15:19





屏幕剪辑的捕获时间: 2018/11/18 15:23





屏幕剪辑的捕获时间: 2018/11/18 15:27

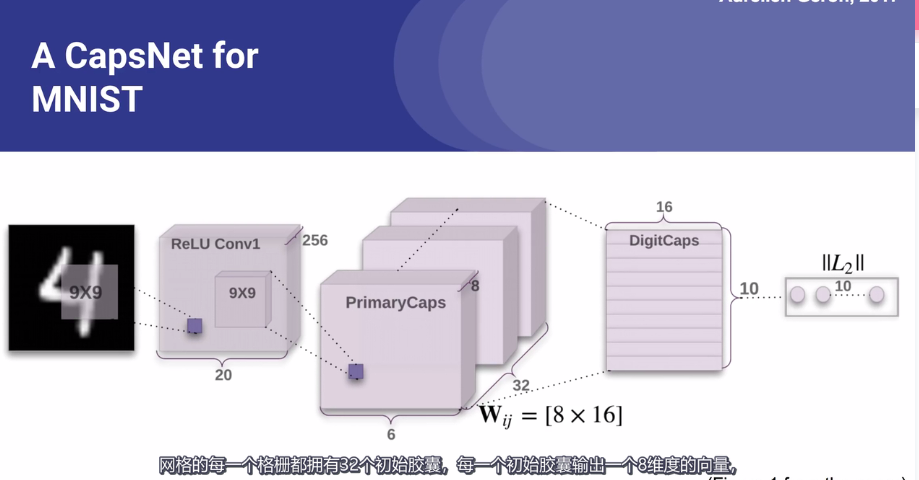

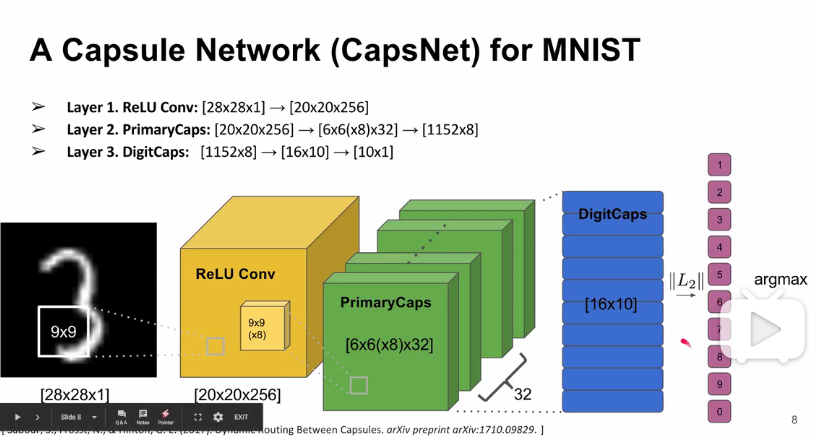

使用9*9的filter,得到ReLU后的卷积结果，将其分组得到32个caps并flatten成1152*8，后全连接得到10个16维的capsule.将每个胶囊计算的范数算argmax得到胶囊的标号，即分类标签。

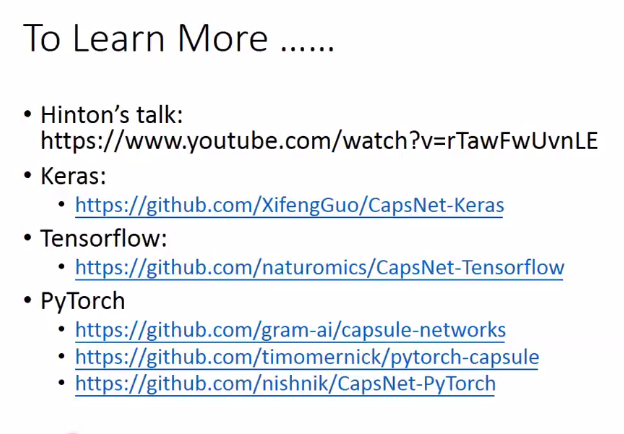

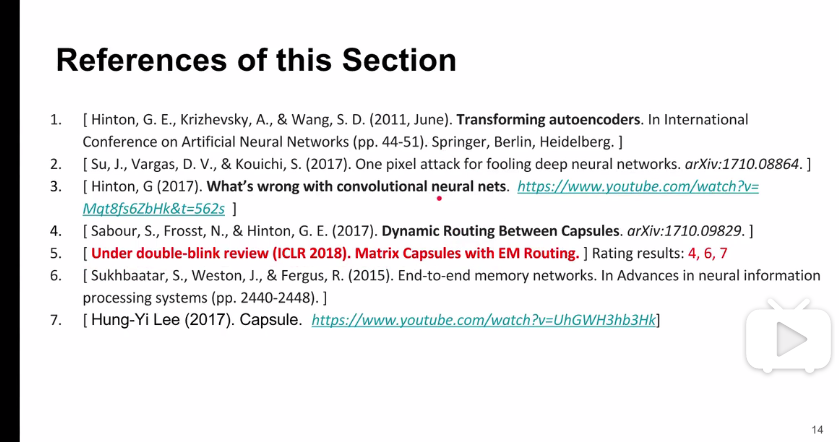

Related Paper



屏幕剪辑的捕获时间: 2018/11/18 15:34



屏幕剪辑的捕获时间: 2018/11/18 15:43



屏幕剪辑的捕获时间: 2018/11/18 16:02

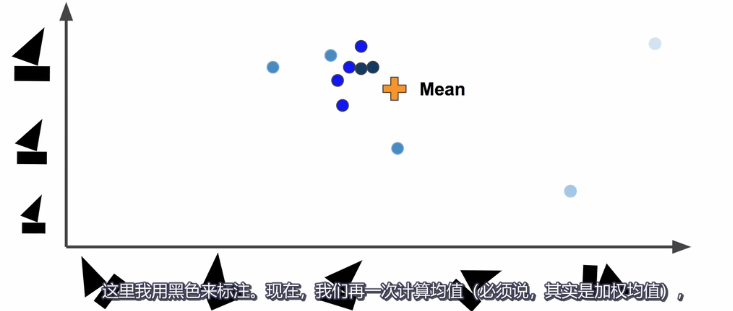

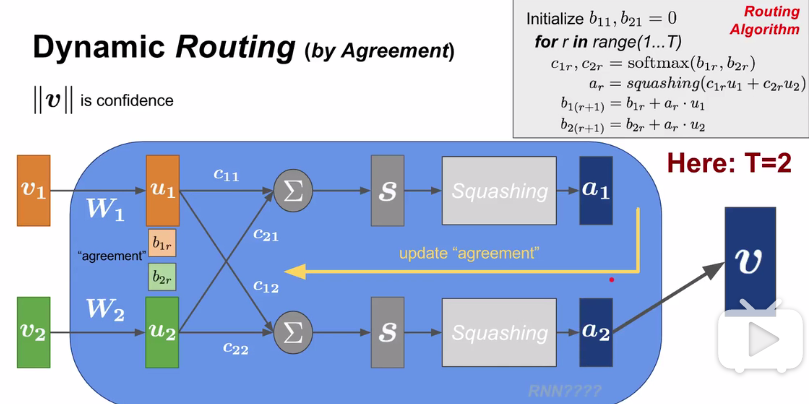

类似Kmeans的routing agreement.





屏幕剪辑的捕获时间: 2018/11/18 16:10

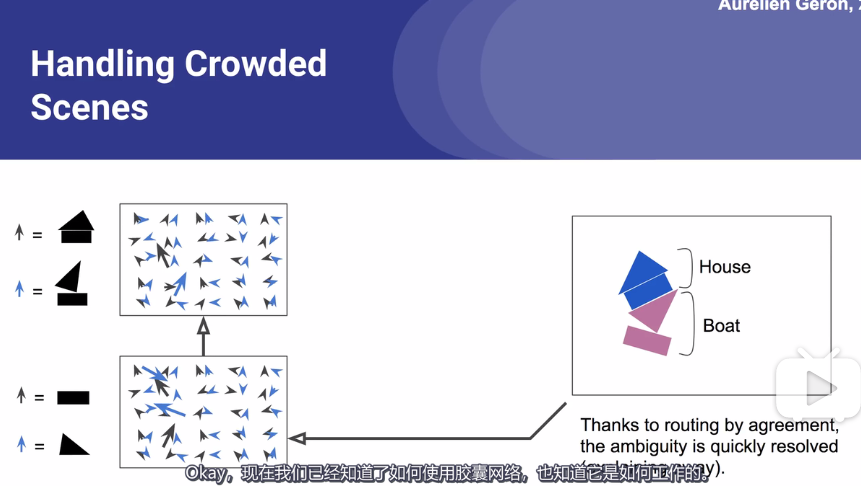

capsule可以通过多轮投票的方式选出正确的house+boat组合，而并不是倒着的house,适用于复杂场景的图像分区。



屏幕剪辑的捕获时间: 2018/11/18 19:37

Margin loss.如果该类别是当前向量所表示的类，该向量范数>0.9，否则<0.1。



屏幕剪辑的捕获时间: 2018/11/18 19:39

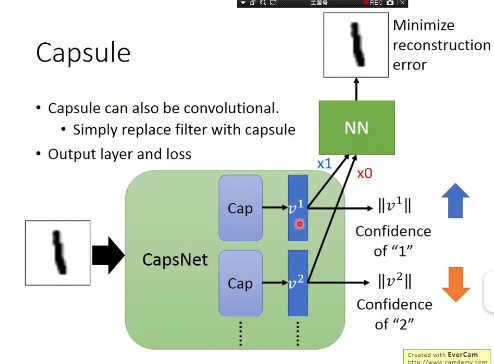

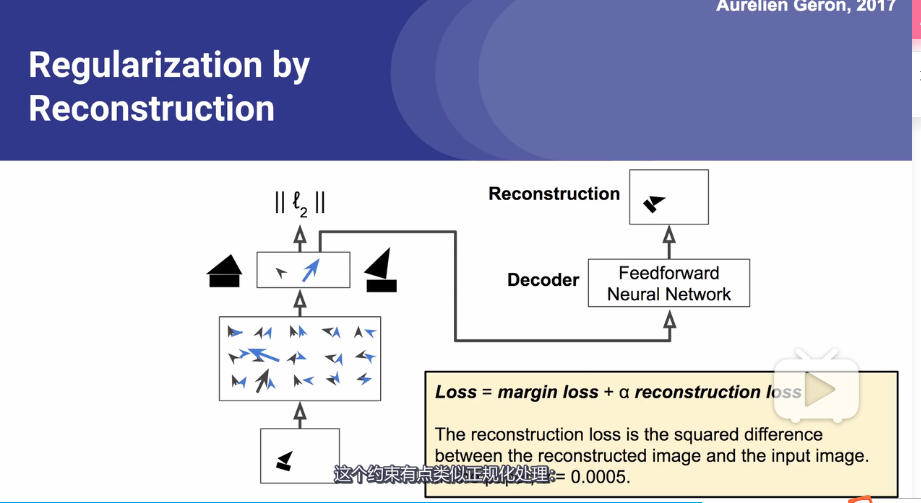

Reconstruction network有正则化，防止过拟合的作用。











代码分析：





屏幕剪辑的捕获时间: 2018/11/18 19:52





屏幕剪辑的捕获时间: 2018/11/18 20:03

Input_layer:X是输入的灰度图，28*28*1

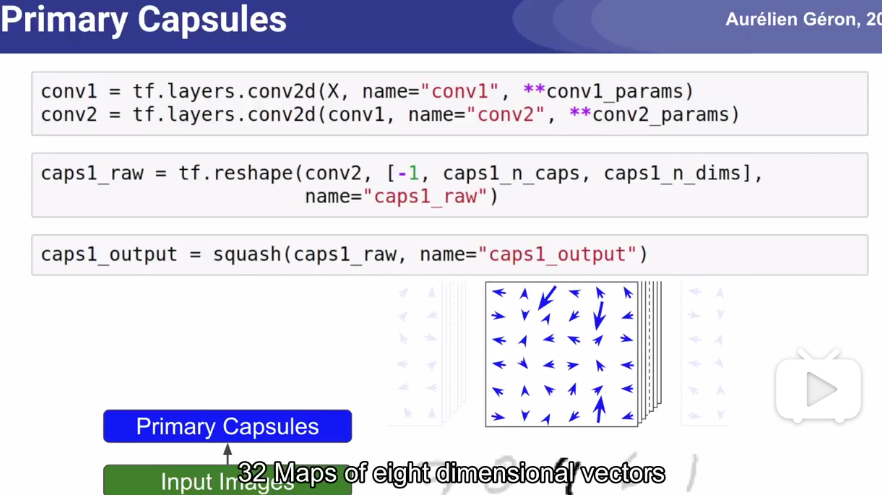

Primary_capsule_layer(绿色的初始胶囊激活向量)=2*卷积层+reshape+squash：

1. 1. 卷积层:输出36*256.
   2. reshape：得到32个capsule,每个大小36*8(比如第一张特征图代表了角度信息，一共有36个可选角度（local feature）排列成一张特征图6*6，每个角度用8维的向量表示)便于理解，实际操作36*256->32*36=1152个向量代表了所有子特征，每个向量是8维的，转置成1*8方便接下来使用。



1. 1. squash:自定义，注意生成零向量在分母则NAN（not a number），因此在分母+1e-7.



屏幕剪辑的捕获时间: 2018/11/18 20:21

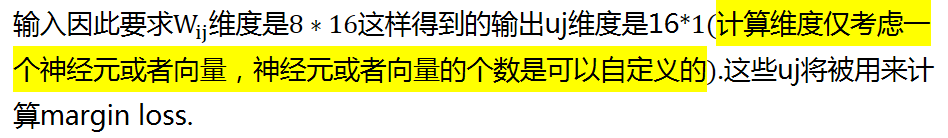

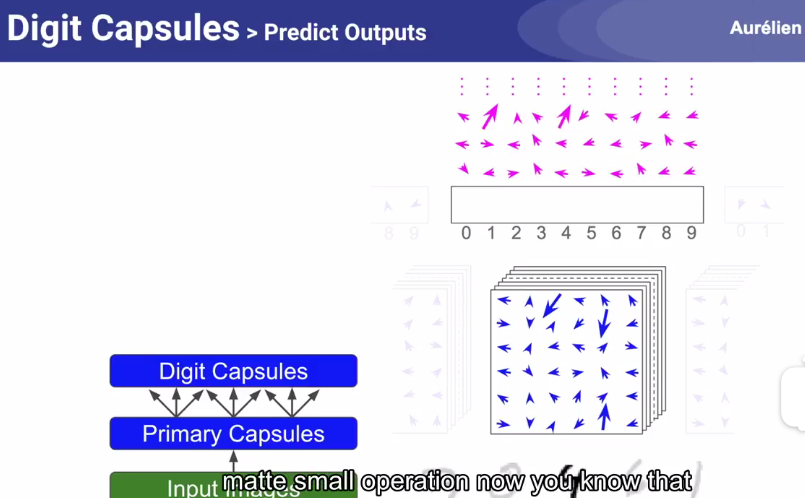

Digit capsules：

1. 1.
   2. 得到10个16维的向量，每个向量的每个维度代表一个综合特征，类似之前的32个特征组，比如角度、厚度等等。
   3.

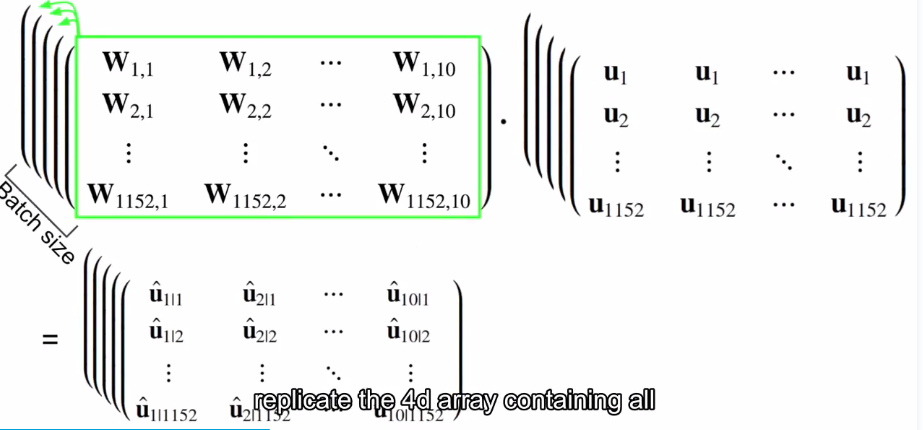

   4. 粉色箭头第i行代表了使用第i个子特征（i<=1152）对当前的图片进行第j(j<=10)类预测的概率大小





屏幕剪辑的捕获时间: 2018/11/18 22:42







屏幕剪辑的捕获时间: 2018/11/18 22:43





屏幕剪辑的捕获时间: 2018/11/18 16:43



屏幕剪辑的捕获时间: 2018/11/18 20:44







屏幕剪辑的捕获时间: 2018/11/18 20:45







屏幕剪辑的捕获时间: 2018/11/18 20:46

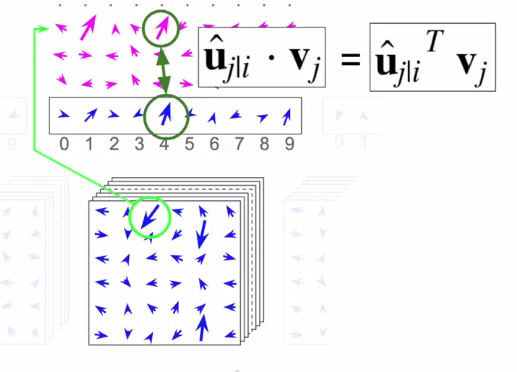

Scale production 点乘 vj actual output vector,说明了在某个j类别中,使用第i个子特征向量最能表示该数字或者类别的特征。即提取了主特征。







屏幕剪辑的捕获时间: 2018/11/18 22:23

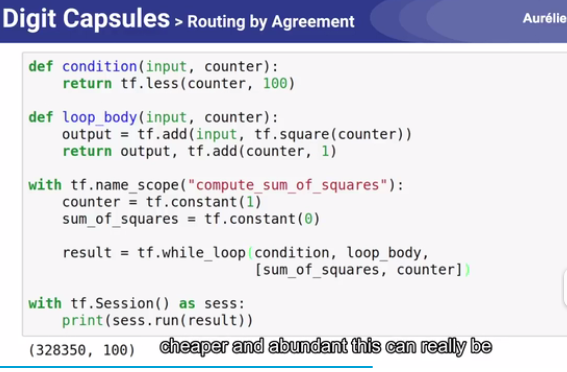

Digit Capsules:动态循环，可改变循环次数。



屏幕剪辑的捕获时间: 2018/11/18 22:33

Length:计算10个向量的范数或者长度作为分类概率（单纯比较大小，不需要softmax），类似之前的routing 环节需要使用homemade 范数，因为tensorflow自带的范数，在0向量处训练会爆炸。

而且，可以计算判断图像中出现的两个不同的数字，相同数字无法判断。



屏幕剪辑的捕获时间: 2018/11/19 10:34

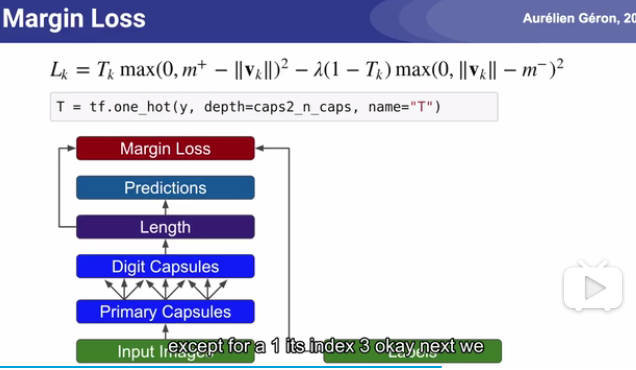

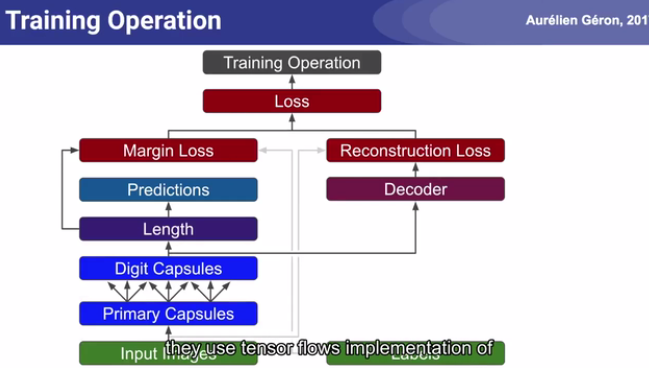

Margin loss:使用onehot确定当前变量K和预测标签是否相同，通过上述函数表达式计算Lk.





屏幕剪辑的捕获时间: 2018/11/19 10:39







屏幕剪辑的捕获时间: 2018/11/19 10:40







屏幕剪辑的捕获时间: 2018/11/19 10:43

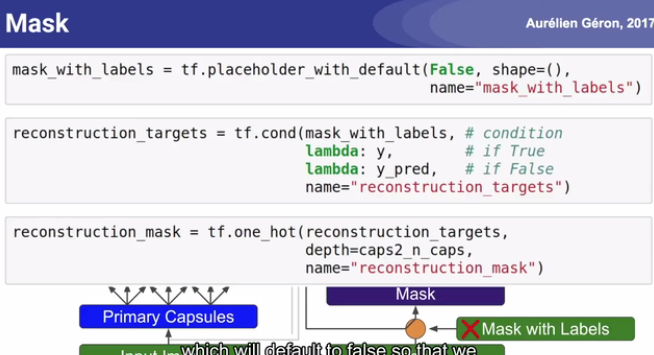

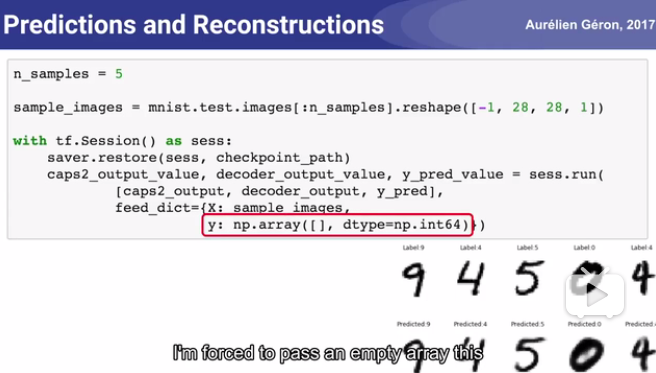

在训练中，用真实label的onehot向量mask与digit capsules的输出相乘；

在测试时，用预测标签的onehot向量mask与digit capsules的输出相乘。



屏幕剪辑的捕获时间: 2018/11/19 10:51







屏幕剪辑的捕获时间: 2018/11/19 11:03

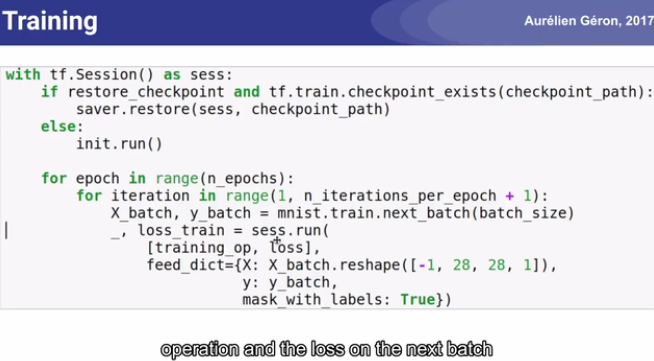

Github 中加上了用validation+提前截止寻找最优模型，防止过拟合的方法。





屏幕剪辑的捕获时间: 2018/11/19 11:06







屏幕剪辑的捕获时间: 2018/11/18 19:53

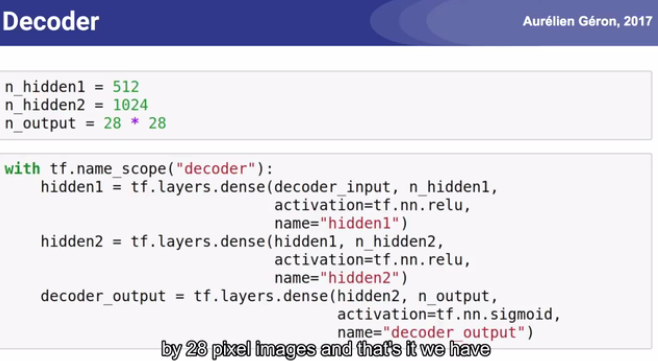

loss用全连接的输出方差决定，28*28=784
