开源System.Windows.Forms库，让.Net Micro Framework界面开发和上位机一样简单

     .Net Micro Framework本身支持WPF界面开发，但是对国内用户来说，WPF开发相对比较陌生，并且.Net Micro Framework对此功能的支持并不完善，Button、TextBox、ListBox、PictureBox等等基本控件并不支持，所以要想在.Net Micro Framework上开发出一套相对复杂的窗体界面还是比较困难的。

System.Windows.Form库就是在这种背景下开发出来的，它提供的接口和控件，和.Net Framework及.Net Compact Framework保持兼容，也可以说是.Net Compact Framework的一个窗体子集（不仅仅是子集，有写功能略有扩展，如Graphics类支持图片透明、渐变、圆角矩形绘制等等方法）。

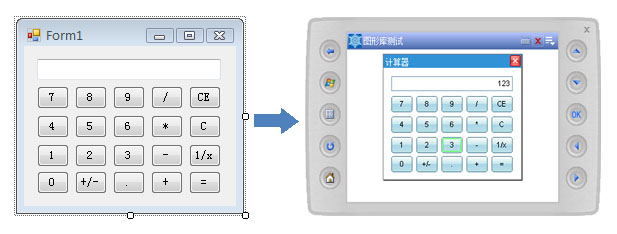

由于.Net Micro Framework的IDE开发环境并不支持所见即所得的窗体设计功能（以后有时间可以为MF开发这一功能），所以我们可以取巧，用.Net Framework和.Net Compact Framework开发环境设计窗体，然后把相关窗体文件（如Form1.cs和Form1.designer.cs文件）直接导入到.Net Micro Framework工程中，稍加删减即可为.Net Micro Framework所用。





System.Windows.Form目前包括Button、TextBox、ListBox、ComboBox、CheckBox、GroupBox、RadioButton、PictureBox、ProgressBar、VScrollBar、HScrollBar等11种常用控件，此外还提供了MessageBox方法。

包含两类窗体、普通窗体及模式窗体，含义和windows平台相同。

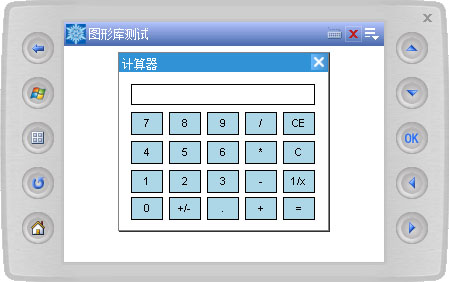

此外System.Windows.Form提供两种界面风格，上面的计算器显示的是SideShow风格的窗体，缺省风格和.Net Compact Framework一致（如下图）：







值得一提的是，System.Windows.Form完美支持中文，提供了Arial两种类型的字体（规则、粗体），含有3000多个常用汉字及字符。其使用方法和.Net Framework一致，如果您一致使用缺省字体，您会忽略还有字体设置这一说法的存在。不过考虑到.Net Micro Framework用到资源有限的设备上，所以还是把字体库进行了剥离，可以根据需要自行增删字体（默认字库的大小为546k）。

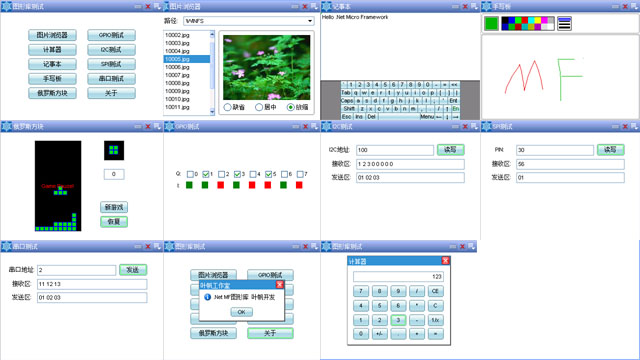

下面的图例就是基于System.Windows.Form库开发的应用程序。

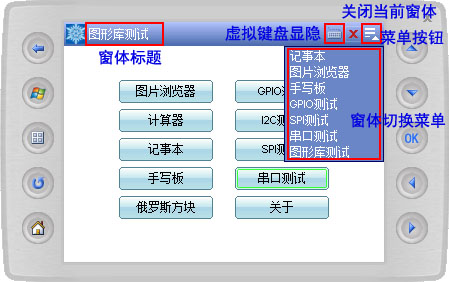

System.Windows.Form库支持多窗体，并且支持软键盘，所以考虑到窗体关闭、切换等操作，故引入了任务栏（和Windows Mobile的任务栏有些类似），相关功能如下图所示。







为了便于说明System.Windows.Form库的方便性，我们试着比较一下.Net Micro Framework默认窗体开发和用System.Windows.Form库开发的代码区别。

.Net Micro Framework默认窗体程序包含两个文件，一个是按钮配置程序GPIOButtonInputProvider.cs，相关代码如下：

using Microsoft.SPOT;

using Microsoft.SPOT.Input;

using Microsoft.SPOT.Hardware;

using Microsoft.SPOT.Presentation;

namespace MFWindowApplication1

{

    public sealed class GPIOButtonInputProvider

    {

        public readonly Dispatcher Dispatcher;

        private ButtonPad[] buttons;

        private DispatcherOperationCallback callback;

        private InputProviderSite site;

        private PresentationSource source;



        /省略多个按钮操作相关函数/

    }

}

第二个是主体文件Program.cs，代码如下：

using System;

using Microsoft.SPOT;

using Microsoft.SPOT.Input;

using Microsoft.SPOT.Presentation;

using Microsoft.SPOT.Presentation.Controls;

namespace MFWindowApplication1

{

    public class Program : Microsoft.SPOT.Application

    {

        public static void Main()

        {

            Program myApplication = new Program();

            Window mainWindow = myApplication.CreateWindow();

            GPIOButtonInputProvider inputProvider = new GPIOButtonInputProvider(null);

            myApplication.Run(mainWindow);

        }

        private Window mainWindow;

        public Window CreateWindow()

        {

            mainWindow = new Window();

            mainWindow.Height = SystemMetrics.ScreenHeight;

            mainWindow.Width = SystemMetrics.ScreenWidth;

            Text text = new Text();

            text.Font = Resources.GetFont(Resources.FontResources.small);

            text.TextContent = Resources.GetString(Resources.StringResources.String1);

            text.HorizontalAlignment = Microsoft.SPOT.Presentation.HorizontalAlignment.Center;

            text.VerticalAlignment = Microsoft.SPOT.Presentation.VerticalAlignment.Center;

            mainWindow.Child = text;

            mainWindow.AddHandler(Buttons.ButtonUpEvent, new ButtonEventHandler(OnButtonUp), false);

            mainWindow.Visibility = Visibility.Visible;

            Buttons.Focus(mainWindow);

            return mainWindow;

        }

        private void OnButtonUp(object sender, ButtonEventArgs e)

        {

            Debug.Print(e.Button.ToString());

        }

    }

}



而用System.Windows.Form库开发的窗体程序则和.Net Framework及.Net Compact Framework相同，包括三个文件，第一个文件是窗体设计文件Form1.Designer.cs，代码如下：

namespace Test

{

    partial class Form1

    {

        #region Windows Form Designer generated code

        private void InitializeComponent()

        {

            this.label1 = new System.Windows.Forms.Label();

            this.SuspendLayout();

            //

            // label1

            //

            this.label1.Location = new System.Drawing.Point(105, 69);

            this.label1.Name = "label1";

            this.label1.Size = new System.Drawing.Size(125, 12);

            this.label1.Text = ".Net Micro Framework";

            //

            // Form1

            //

            this.Controls.Add(this.label1);

            this.Name = "Form1";

            this.Text = "Form1";

            this.ResumeLayout(false);

        }

        #endregion

        private System.Windows.Forms.Label label1;

    }

}

第二个是窗体文件Form1.cs，代码如下：

using System;

using System.Drawing;

using System.Windows.Forms;

namespace Test

{

    public partial class Form1 : Form

    {

        public Form1()

        {

            InitializeComponent();

            this.KeyDown += new KeyEventHandler(Form1_KeyDown);

        }

        void Form1_KeyDown(object sender, KeyEventArgs e)

        {

            Debug.Print(e.KeyCode.ToString());

        }

    }

}

第三个是启动文件Program.cs，代码如下：

using System;

namespace Test

{

    static class Program

    {

        static void Main()

        {

            Application.Run(new Form1());

        }

    }

}



从以上比较可以看出，采用System.Windows.Form库开发的窗体简单，并且和.Net Framework及.Net Compact Framework没有任何区别，所以很方便的把相应平台上的代码移植到.Net Micro Framework上来。

System.Windows.Form库除了字体操作和位图取之.Net Micro Framework原图形库，其它所有函数和类库，均自行编写，和.Net Micro Framework自带的WPF库没有任何关系。目前System.Windows.Form库开发的难点主要在控件焦点切换和刷新方面，现在的版本是测试版，后面将继续优化，如有可能核心源码考虑用C++本地代码进行实现，这样性能就会得到大幅度提升。

后续版本的开发计划暂考虑如下：

1、  TextBox控件继续完善，支持光标操作；

2、  支持中文输入法；

3、  开发ListView和TreeView控件；

4、  部分核心代码用C++本地代码实现。



【源码下载】

http://www.sky-walker.com.cn/yefan/SourceCode/YFWindows.rar

【技术交流】http://space.cnblogs.com/group/MFSoft/
