H3C实验

rip实验

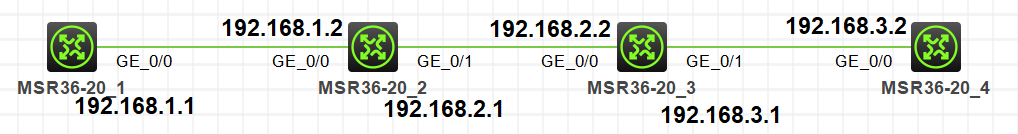

实验拓扑

实验需求
全网互通
实验步骤
1:第一步：配置ip
2:第二步：配置rip

a1配置rip
[a1]rip 1
[a1-rip-1]version 2
[a1-rip-1]undo summary
[a1-rip-1]net 192.168.1.0

a2配置rip
[a2]rip 1
[a2-rip-1]version 2
[a2-rip-1]undo summary
[a2-rip-1]net 192.168.1.0
[a2-rip-1]net 192.168.2.0

a3配置rip
[a3]rip 1
[a3-rip-1]undo su
[a3-rip-1]undo summary
[a3-rip-1]net 192.168.2.0
[a3-rip-1]net 192.168.3.0

a4配置rip
[a4]rip 1
[a4-rip-1]version 2
[a4-rip-1]undo summary
[a4-rip-1]net 192.168.3.0

测试结果：用R1 ping R4

[a1-rip-1]ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=253 time=3.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=253 time=1.000 ms
