1．配置需求

要求在设备防火墙上对接口GigabitEthernet 1/0/0接收到的报文流进行限速：流量上传限速500kbps，下载限速5000kbps。

2．组网图

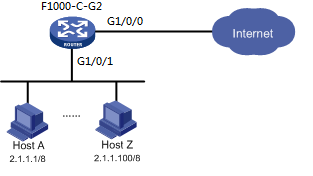

IP限速配置组网图

基本组网的ip配置和网络互通配置以及域间策略的配置不再赘述，限速的配置需在内网用户可以正常上网的前提下配置

限制上传下载流量对应关系如下，本例中以策略应用在公网口采用每ip限速为例：

Carl列表配置源ip地址 + 应用在公网口outbound方向 = 限制上传流量

Carl列表配置目的ip地址 + 应用在公网口inbound方向 = 限制下载流量

Carl列表配置源ip地址 + 应用在内网口inbound方向 = 限制上传流量

Carl列表配置目的ip地址 + 应用在内网口outbound方向 = 限制下载流量

3. 配置步骤（命令行页面）：

# 在接口Gigabitethernet1/0/0上对源地址属于IP地址段2.1.1.0 24位掩码内所有PC进行限速。

1）新建CAR分别匹配源地址为内网地址，目的地址为内网地址的流量，carl列表号1对应源ip地址为内网的流量，carl列表号2对应目的ip地址为内网的流量

<H3c> system-view

[H3c] qos carl 1 source-ip-address subnet 2.1.1.0 24 per-address

[H3c] qos carl 2 destination-ip-address subnet 2.1.1.0 24 per-address

2）新建限速策略，分别对内网用户进行上传和下载流量的限制，限制上传流量速率为500kbps，限制下载流量速率为5000kbps

[H3c] interface GigabitEthernet 1/0/0

[H3c - GigabitEthernet 1/0/0] qos car outbound carl 1 cir 500 cbs 31250 ebs 0 green pass red discard //对应上传流量

[H3c - GigabitEthernet 1/0/0] qos car inbound carl 2 cir 5000 cbs 312500 ebs 0 green pass red discard //对应下载流量

[H3c - GigabitEthernet 1/0/0]quit

备注：cir和cbs关系默认系统会以cir*62.5得出cbs的值，配置当中cbs的值无需配置保持默认即可

4．配置关键点及注意事项

1）配置关键点无

2）如果配置完成后不生效，请参考案例中提到的源目ip地址和接口应用方向 的对应关系，如下

Carl列表配置源ip地址 + 应用在公网口outbound方向 = 限制上传流量

Carl列表配置目的ip地址 + 应用在公网口inbound方向 = 限制下载流量

Carl列表配置源ip地址 + 应用在内网口inbound方向 = 限制上传流量

Carl列表配置目的ip地址 + 应用在内网口outbound方向 = 限制下载流量

5．每ip地址限速技术简介：

Ip地址限速分为三类

1）对配置的地址集的流量进行整体限速，此种限速配置效果地址集内主机将以抢占方式共享带宽：

例如：把192.168.1.1-192.168.1.10这10个ip地址进行整体限速10M

那么这10个ip地址的主机将以抢占的方式共享10M带宽，但是10台设备能够抢占的最大带宽为10M

此种方式的限速配置carl列表定义格式命令行配置如下：

<h3c>system-view

[h3c]qos carl 1 source-ip-address range 192.168.1.1 to 192.168.1.10

[H3c] interface GigabitEthernet 1/0/0

[H3c - GigabitEthernet 1/0/0] qos car outbound carl 1 cir 10000 //此处限制的带宽值为10个用户的总带宽

2）对地址集内的每个ip地址的流量单独限速，此种限速配置效果主机只能使用预设带宽

例如：把192.168.1.1-192.168.1.10这10个ip地址进行每ip地址限速1000kbps

那么这10个ip地址的主机占用网络带宽的最大为每个ip 1000kbps

此种方式的限速配置carl列表定义格式命令行配置如下：

<h3c>system-view

[h3c]qos carl 1 source-ip-address range 192.168.1.1 to 192.168.1.10 per-address

[H3c] interface GigabitEthernet 1/0/0

[H3c - GigabitEthernet 1/0/0] qos car outbound carl 1 cir 1000 //此处限制的带宽值为每个用户的独占带宽

3）对地址集内逐ip进行限速，网段内各IP地址的流量共享剩余带宽，此种限速主机将平均共享设定的带宽，如果带宽空闲允许主机借用空闲带宽

例如：把192.168.1.1-192.168.1.10这10个ip地址进行限速，逐ip限速共享带宽10M

那么这10个ip地址均在线的情况下，每台主机最大可使用1M带宽，如果10台主机在线5台，则5台主机可在保证1M的情况下，共享剩余的5M带宽

此种方式的限速配置carl列表定义格式命令行配置如下：

<h3c>system-view

[h3c]qos carl 1 source-ip-address range 192.168.1.1 to 192.168.1.10 per-address shared-bandwidth

[H3c] interface GigabitEthernet 1/0/0

[H3c - GigabitEthernet 1/0/0] qos car outbound carl 1 cir 10000 //此处限制的带宽值为10个用户的总带宽
