简 介： 对比测试了购买到的LMV358发现它的参数并不符合LMV358的数据手册上规定的范围。说明购买到的器件是假货。

关键词： LM358，LMV358，造假器件

§01 LMV358

  手边刚刚到货 原装直拍LMV358P MV358P TI DIP8直插 ，目的是用于普通实验中的信号调理：放大、阻抗转换、滤波等。

  相比于 LM358 ， LMV358 是一个轨到轨的双运放，适合工作在单电源下工作。 下面对比两个运放之间的主要差异。

一、对比LM358，LMV358

二、实际测量

1、输出电压范围

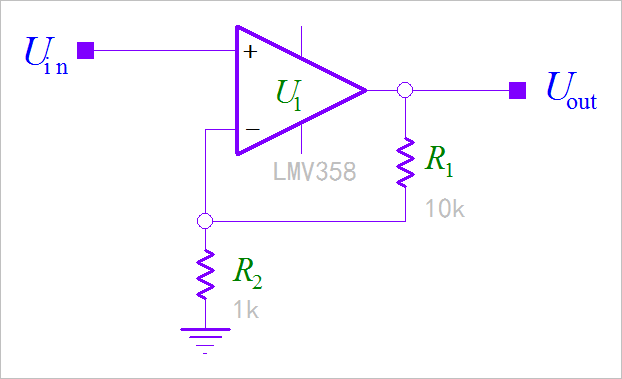

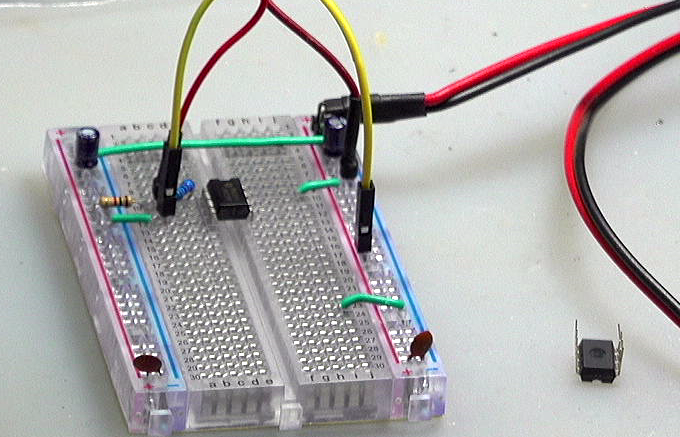

（1）测试电路

（2）测试条件

测试条件：

工作电压：+5V
输入高电平：+5V
输入低电平：0V
负载：无负载

（3）测试结果

  通过上面测试结果来看：这次购买到的LMV358（DIP-8）是假货！所购买到的LMV358实际上是LM358。

三、测试SOP8 LMV358

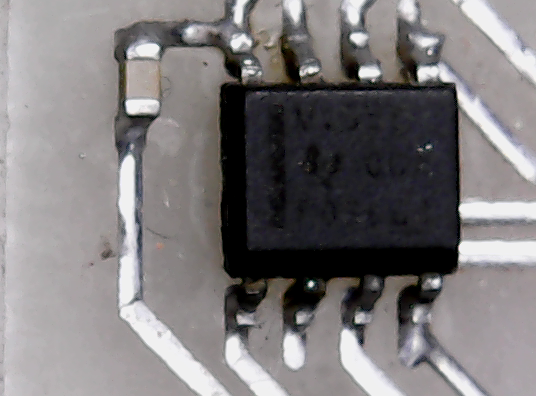

  为了对比所购买到的DIP-8的LMV358是假货，测试手边的SOP8封装的LMV358对应输出电压范围。

1、搭建测试电路

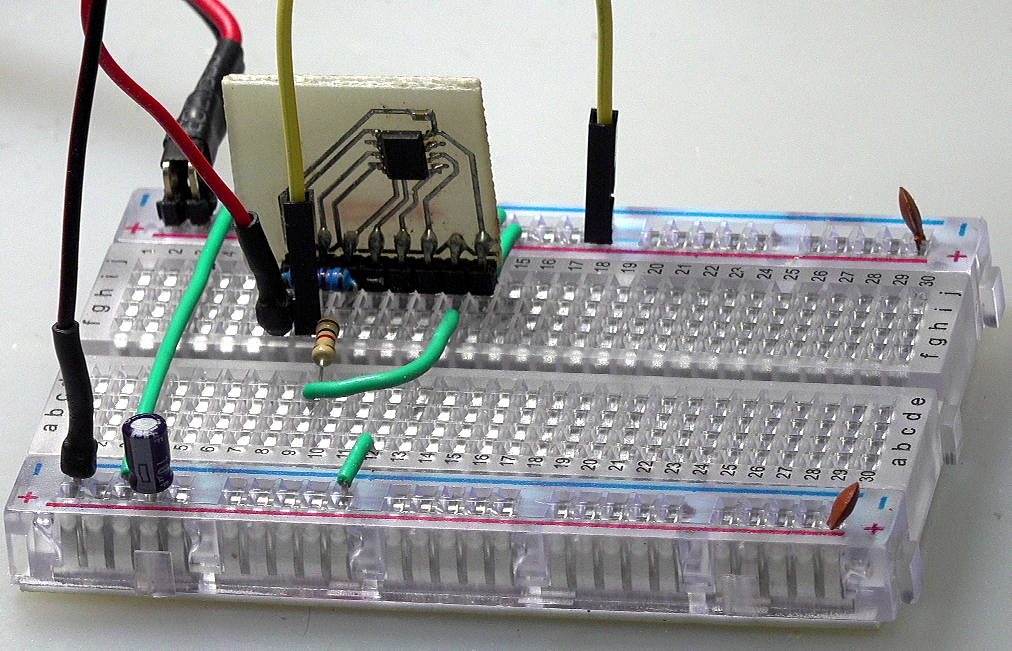

  下面是在面包板上搭建的测试电路。

2、测试条件

测试条件：

工作电压：+5V
输入高电压：+5V
输入低电压：0V
负载：无负载

（3）、测试结果

测试结果：

输出高电压：4.989V
输出低电压：87.41mV

※ 测试总结 ※

  通过对比可以看到，所购买到的DIP-8 LMV358只是改变了封装字符的LM358，并不是LMV358。看来在淘宝上购买与器件，所碰到的假的器件的几率是越来越多了。
