概述
最新的勘误已经发表，请先对照最新的勘误，如有疑问，随时联络，谢谢。
勘误链接： 《 TCP拥塞控制图解(不包括RTO，因为它太简单了) 【勘误1】》五一假期放假，我感到莫名地轻松，因为这是一个三天无比快乐的工作时间，今天一天在家，修正了上周末的图表，终于完成了初稿。千万不要吵醒熟睡中的老婆，一旦吵醒了就什么都完了，那就必须通宵了，可是明天还要去西冲，到头来垂头丧气，还是完蛋！不管怎么说，今天总的东西希望对别的人有用(如果你觉得对你没有用的话)
1.网上有很多讲TCP拥塞控制的文章，但是几乎没有一篇能够讲清楚的，关于很多细节充其量只是描述一下代码，想必作者也没有真懂。唯一觉得比较好的两位博主：
a).CSDN的 http://blog.csdn.net/zhangskdb).chinaunix的 http://blog.chinaunix.net/uid/28387257
其它的基本没什么可以看的了，代码解释谁都会，if解释成如果这些就是网络的垃圾，幸运的是，如今我也加入了他们，希望能成为NO.3，为大家抛砖引玉，只有大家站在同一个层面，才会有公平的PK。
2.在分析TCP拥塞控制的时候，不要动不动就摆出“拥塞状态机”，事实上这是Linux的独家奉献，如果看BSD或者其它的实现，很多根本就没有拥塞状态机的概念，只要完全按照RFC的要求或者建议去实现【有时候，也不必完全按照RFC】，你的TCP一样可以完美。
3.对于实现而言，Linux的TCP协议栈是一个很烂的实现，然而这是有理由的，Linux相比BSD或者lwIP的实现，消除了几乎所有的代码冗余，它希望在一套代码中，在一个很短的函数中，完成所有的一切，这就难免了各种if，&，||等

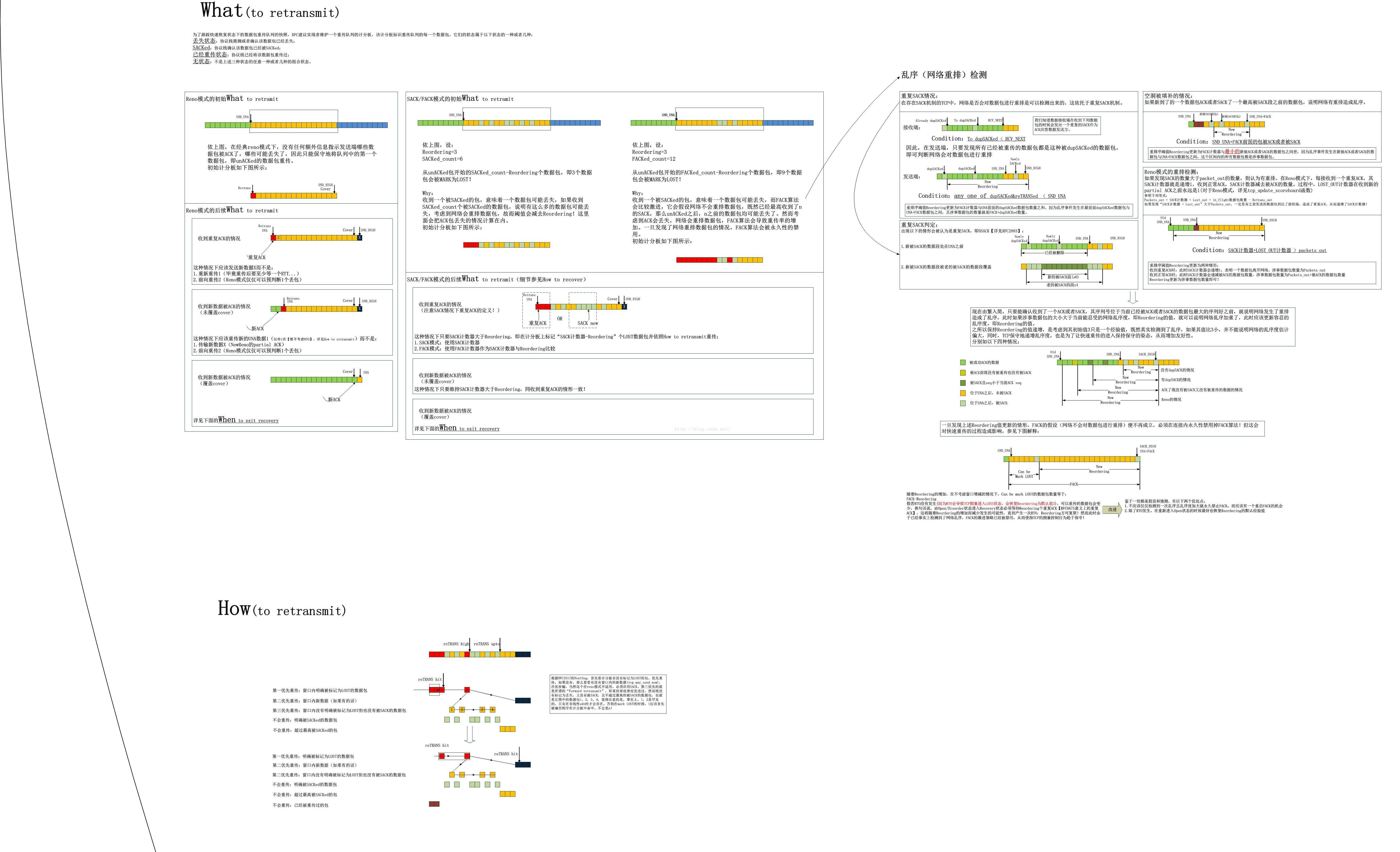

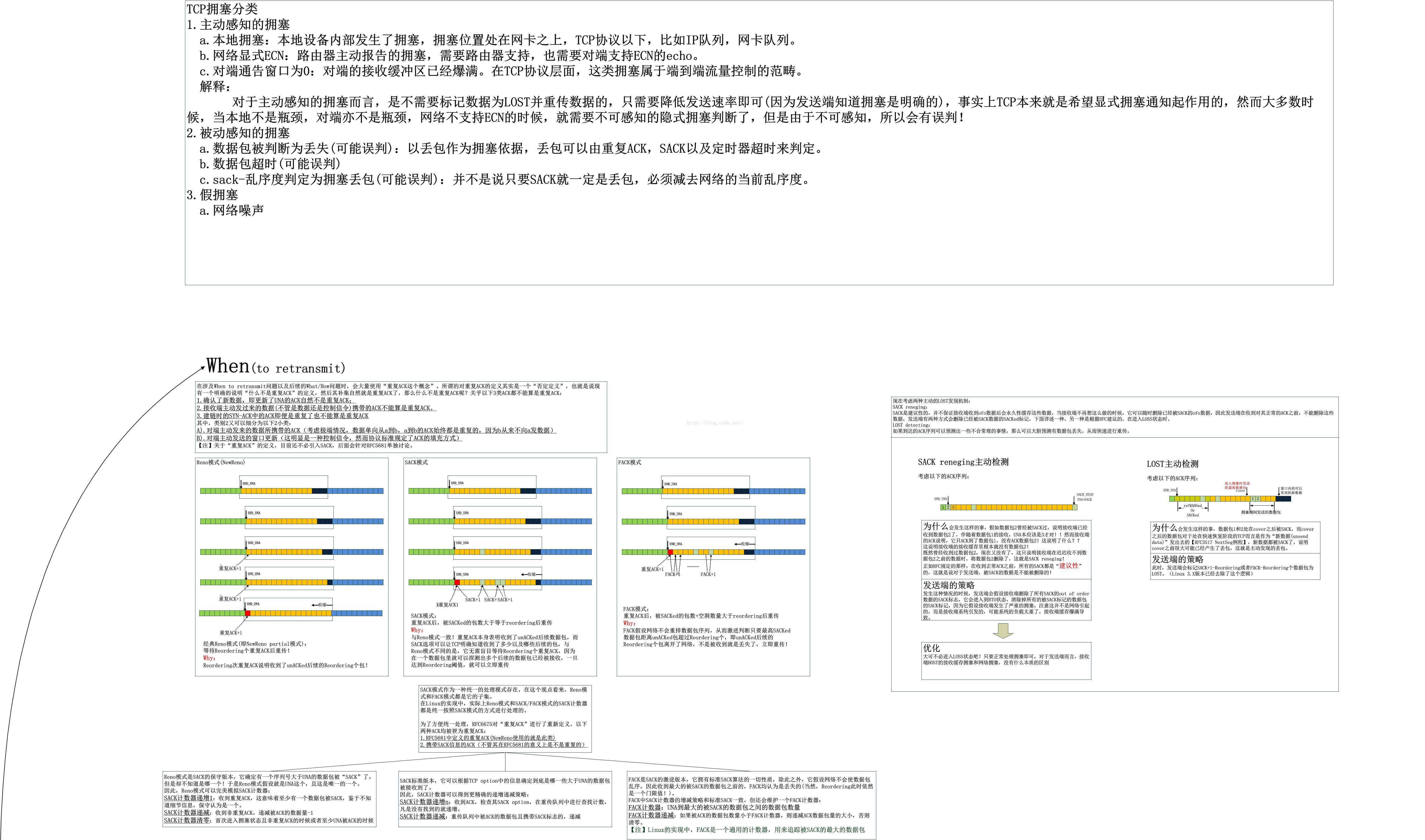

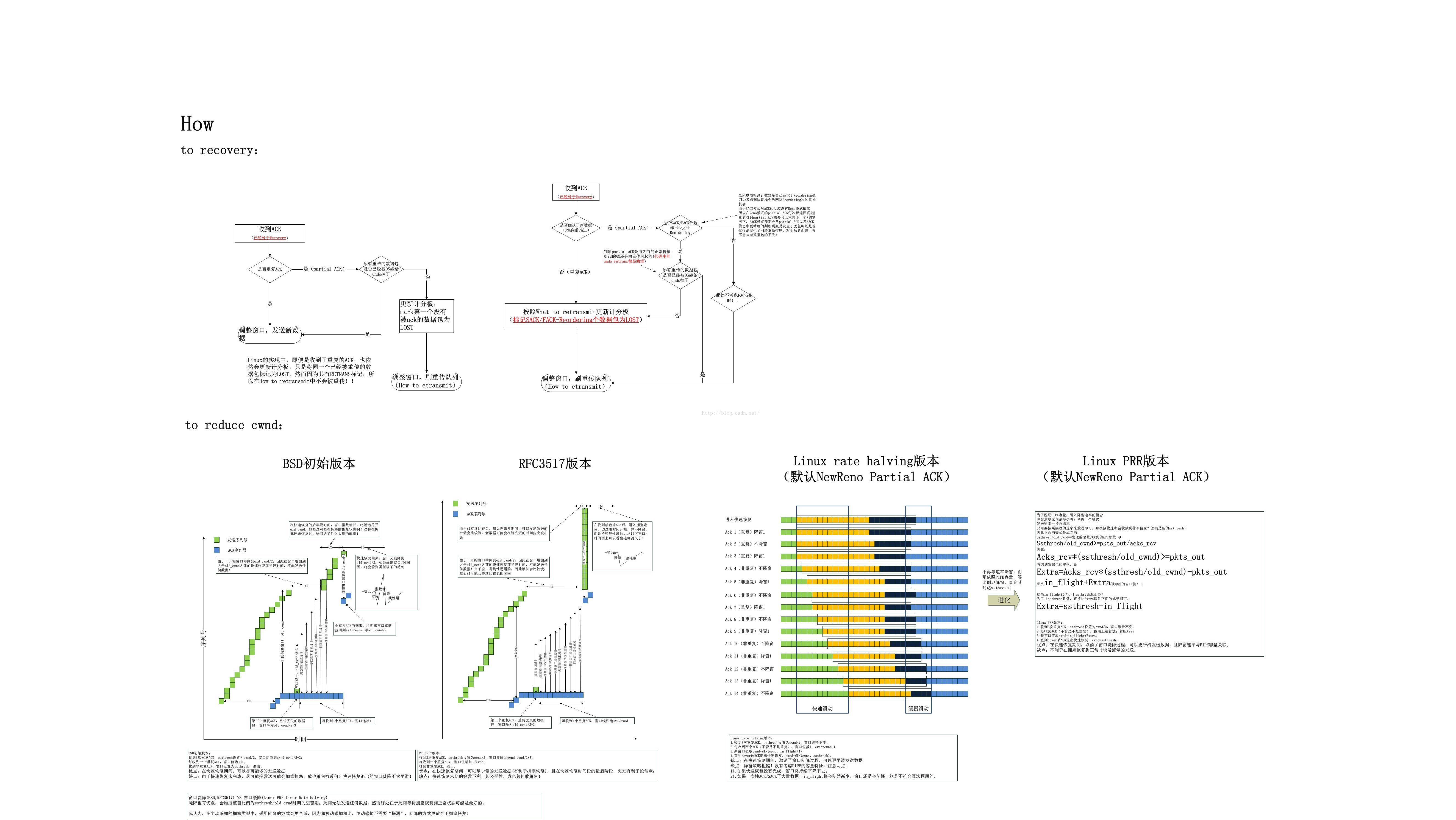

先上图为好。
可是，如果你用2.6.32的内核的话，就是以上这些了，然而如果你升级到4.4，你会看到不一样的结果！
tcp_may_raise_cwnd在tcp_fastretrans_alert之后，因为在alert中可以更新reordering
在处理的时候可以在partial ACK之后的una后面没有retrans，且确认数据包的ACK不是由于重传（是由于原始数据包）导致的时候（时间戳或者DSACK判断），可以进入Disorder状态，

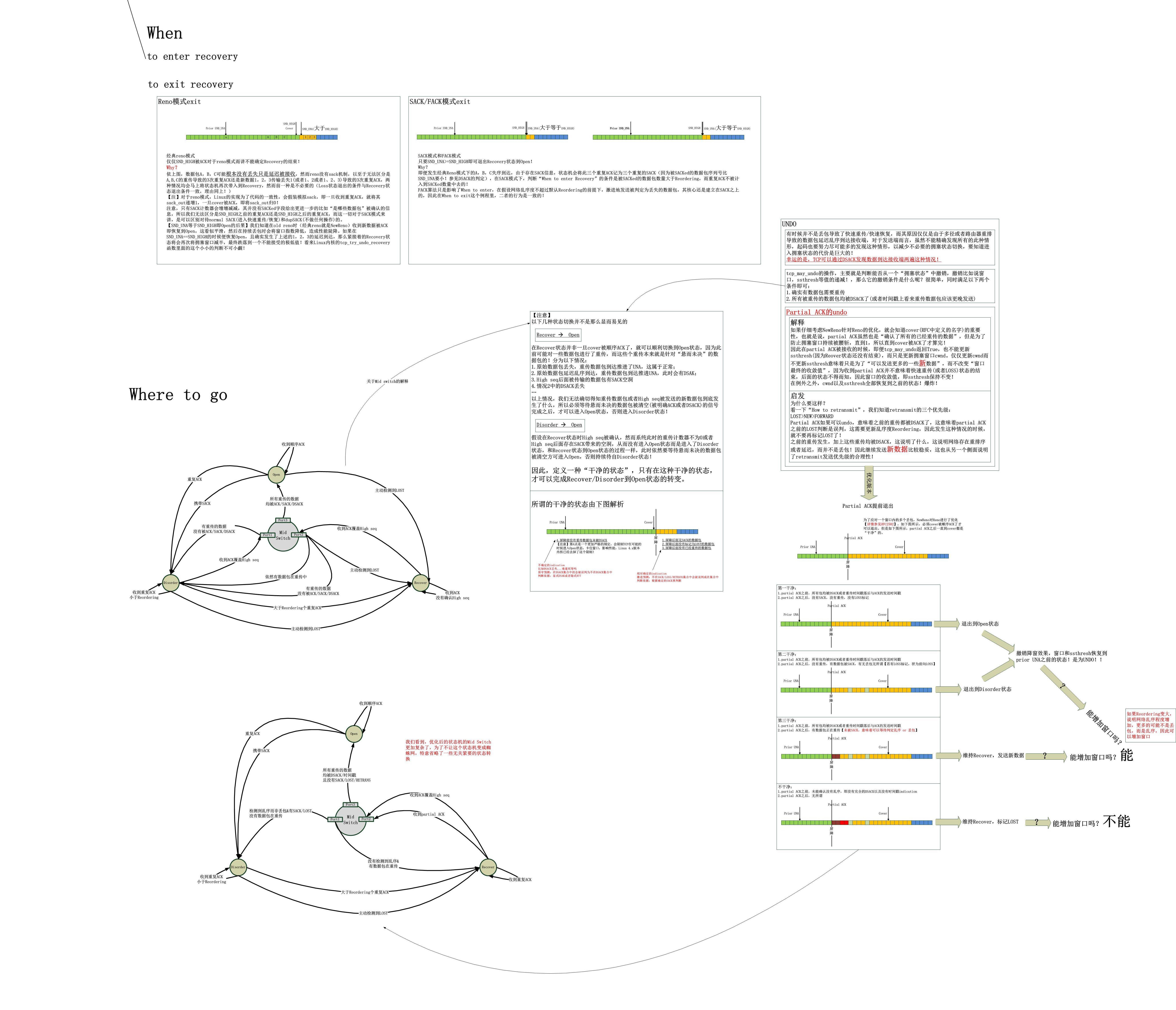

且，如果partial ACK的后面连sack也没有，那么可以直接进入Open。这些都在图中画出了，详见Where to go。
4.刚才还没有完，我想来一点代码分析，基于Linux 2.6.32以及Linux 4.3
以下代码来自2.6.32
static int tcp_try_undo_partial(struct sock *sk, int acked)
{
struct tcp_sock *tp = tcp_sk(sk);
/* Partial ACK arrived. Force Hoe's retransmit. */
int failed = tcp_is_reno(tp) || (tcp_fackets_out(tp) > tp->reordering);
// 确认ACK是由最初的传输产生的还是由重传产生的
if (tcp_may_undo(tp)) {
/* Plain luck! Hole if filled with delayed
* packet, rather than with a retransmit.
*/
if (tp->retrans_out == 0)
tp->retrans_stamp = 0;
// 如果可能的话，更新乱序度，可悲的是，Linux2.6.32没有对其做出积极的反应，
// 而仅仅是一些消极的反应:只有重复(或者sack)大于reordering才会标记LOST!!!
tcp_update_reordering(sk, tcp_fackets_out(tp) + acked, 1);
DBGUNDO(sk, "Hoe");
tcp_undo_cwr(sk, 0);//仅仅意味着可以多发一些数据，并不改变在快速恢复过程中由ssthresh指示的窗口收敛值
NET_INC_STATS_BH(sock_net(sk), LINUX_MIB_TCPPARTIALUNDO);
/* So... Do not make Hoe's retransmit yet.
* If the first packet was delayed, the rest
* ones are most probably delayed as well.
*/
// 这个启发在于，如果真的发生了undo，意味着网络中很可能真的发生了延迟或者乱序，而不是真正的丢包，因此不标记LOST，而是继续发送新数据或者前向重传
failed = 0;
}
return failed;
}
static void tcp_fastretrans_alert(struct sock *sk, int pkts_acked, int flag)
{
struct inet_connection_sock *icsk = inet_csk(sk);
struct tcp_sock *tp = tcp_sk(sk);
// (FLAG_DATA-接收端主动数据传输|FLAG_WIN_UPDATE-主动窗口更新|FLAG_ACKED-数据被ACK)
// 对于主动发送的携带ACK的数据包，即便ACK重复了，也不算是重复ACK
int is_dupack = !(flag & (FLAG_SND_UNA_ADVANCED | FLAG_NOT_DUP));
int do_lost = is_dupack || ((flag & FLAG_DATA_SACKED) &&
(tcp_fackets_out(tp) > tp->reordering));
int fast_rexmit = 0, mib_idx;
...
/* B. In all the states check for reneging SACKs. */
// 详见图中的SACK reneging主动检测
if (tcp_check_sack_reneging(sk, flag))
return;
/* C. Process data loss notification, provided it is valid. */
// 详见图中的LOST主动检测
if (tcp_is_fack(tp) && (flag & FLAG_DATA_LOST) &&
before(tp->snd_una, tp->high_seq) &&
icsk->icsk_ca_state != TCP_CA_Open &&
tp->fackets_out > tp->reordering) {
tcp_mark_head_lost(sk, tp->fackets_out - tp->reordering);
NET_INC_STATS_BH(sock_net(sk), LINUX_MIB_TCPLOSS);
}
...
if (icsk->icsk_ca_state == TCP_CA_Open) {
WARN_ON(tp->retrans_out != 0);
tp->retrans_stamp = 0;
// 判断当前的ACK是否覆盖了cover
} else if (!before(tp->snd_una, tp->high_seq)) {
...
case TCP_CA_Disorder:
// 如果可以可以undo dasck，代表了之前的重传都是误判。
tcp_try_undo_dsack(sk);
if (!tp->undo_marker ||
/* For SACK case do not Open to allow to undo
* catching for all duplicate ACKs. 没有必要如此严格 */
// reno无法识别DSACK，因此就不必去检查它了
tcp_is_reno(tp) || tp->snd_una != tp->high_seq) {
tp->undo_marker = 0;
tcp_set_ca_state(sk, TCP_CA_Open);
}
break;
case TCP_CA_Recovery:
if (tcp_is_reno(tp))
tcp_reset_reno_sack(tp);
// 如果是reno模式，那么为了防止不必要(此处应该用"地" )地再次进入"快速重传"状态
// 必须要ACK超越cover!详见When to exit recovery
if (tcp_try_undo_recovery(sk))
return;
tcp_complete_cwr(sk);
break;
}
}
/* F. Process state. */
switch (icsk->icsk_ca_state) {
case TCP_CA_Recovery:
if (!(flag & FLAG_SND_UNA_ADVANCED)) {
// 这是在模拟reno的sack呢
if (tcp_is_reno(tp) && is_dupack)
tcp_add_reno_sack(sk);
} else
// 高版本的内核对此处理完全不一样，请参见图中Where to go
do_lost = tcp_try_undo_partial(sk, pkts_acked);
break;
case TCP_CA_Loss:
...
default:
if (tcp_is_reno(tp)) {
if (flag & FLAG_SND_UNA_ADVANCED)
tcp_reset_reno_sack(tp);
if (is_dupack)
tcp_add_reno_sack(sk);
}
if (icsk->icsk_ca_state == TCP_CA_Disorder)
tcp_try_undo_dsack(sk);
if (!tcp_time_to_recover(sk)) {
// 仅仅在Open，CWR，Disorder状态下才会被调用
tcp_try_to_open(sk, flag);
return;
}
/* MTU probe failure: don't reduce cwnd */
if (icsk->icsk_ca_state < TCP_CA_CWR &&
icsk->icsk_mtup.probe_size &&
tp->snd_una == tp->mtu_probe.probe_seq_start) {
tcp_mtup_probe_failed(sk);
/* Restores the reduction we did in tcp_mtup_probe() */
tp->snd_cwnd++;
tcp_simple_retransmit(sk);
return;
}
/* Otherwise enter Recovery state */
if (tcp_is_reno(tp))
mib_idx = LINUX_MIB_TCPRENORECOVERY;
else
mib_idx = LINUX_MIB_TCPSACKRECOVERY;
NET_INC_STATS_BH(sock_net(sk), mib_idx);
tp->high_seq = tp->snd_nxt;
tp->prior_ssthresh = 0;
tp->undo_marker = tp->snd_una;
tp->undo_retrans = tp->retrans_out;
if (icsk->icsk_ca_state < TCP_CA_CWR) {
if (!(flag & FLAG_ECE))
tp->prior_ssthresh = tcp_current_ssthresh(sk);
tp->snd_ssthresh = icsk->icsk_ca_ops->ssthresh(sk);
TCP_ECN_queue_cwr(tp);
}
tp->bytes_acked = 0;
tp->snd_cwnd_cnt = 0;
tcp_set_ca_state(sk, TCP_CA_Recovery);
fast_rexmit = 1;
}
if (do_lost || (tcp_is_fack(tp) && tcp_head_timedout(sk)))
tcp_update_scoreboard(sk, fast_rexmit);
// 请注意，这是个可以修改的逻辑，在Linux 3.x中，其已经成了prr，然而2.6.32，并不。
tcp_cwnd_down(sk, flag);
// 按照优先级来传输，参见图中How(to retransmit)
tcp_xmit_retransmit_queue(sk);
}
我们看tcp_ack的逻辑：
if (tcp_ack_is_dubious(sk, flag)) {
/* Advance CWND, if state allows this. */
if ((flag & FLAG_DATA_ACKED) && !frto_cwnd &&
tcp_may_raise_cwnd(sk, flag))
tcp_cong_avoid(sk, ack, prior_in_flight);
tcp_fastretrans_alert(sk, prior_packets - tp->packets_out,
flag);
} else {
if ((flag & FLAG_DATA_ACKED) && !frto_cwnd)
tcp_cong_avoid(sk, ack, prior_in_flight);
}然后，我们看一下4.3的逻辑：
static bool tcp_try_undo_partial(struct sock *sk, const int acked,
const int prior_unsacked, int flag)
{
struct tcp_sock *tp = tcp_sk(sk);
if (tp->undo_marker && tcp_packet_delayed(tp)) {
/* Plain luck! Hole if filled with delayed
* packet, rather than with a retransmit.
*/
tcp_update_reordering(sk, tcp_fackets_out(tp) + acked, 1);
/* We are getting evidence that the reordering degree is higher
* than we realized. If there are no retransmits out then we
* can undo. Otherwise we clock out new packets but do not
* mark more packets lost or retransmit more.
*/
// 仅仅在第一次的时候，undo make明确为UNA的位置，然而收到第一个patial ACK的时候
// 会判断是否有数据包在重传中，如果有，就不忙着再标记LOST段了，而是什么都不做，将
// 窗口留给新数据
if (tp->retrans_out) {
tcp_cwnd_reduction(sk, prior_unsacked, 0, flag);
return true;
}
if (!tcp_any_retrans_done(sk))
tp->retrans_stamp = 0;
DBGUNDO(sk, "partial recovery");
// 从此以后，undo make为0，就完全按照sack和reordering的差值来标记LOST了
tcp_undo_cwnd_reduction(sk, true);
NET_INC_STATS_BH(sock_net(sk), LINUX_MIB_TCPPARTIALUNDO);
tcp_try_keep_open(sk);
return true;
}
return false;
}
在tcp_ack中：
if (tcp_ack_is_dubious(sk, flag)) {
// 这里不再针对dubious情形的ack也进行tcp_may_raise_cwnd的判断，
// 从而在允许的情况下依然增加拥塞窗口。
is_dupack = !(flag & (FLAG_SND_UNA_ADVANCED | FLAG_NOT_DUP));
tcp_fastretrans_alert(sk, acked, prior_unsacked,
is_dupack, flag);
}
if (tp->tlp_high_seq)
tcp_process_tlp_ack(sk, ack, flag);
/* Advance cwnd if state allows */
// 在这里进行tcp_may_raise_cwnd判断，保证在高乱序的情况下依然可以增加拥塞窗口
// 1.alert中可能会进行update reordering
// 2.alert中会在partial ACK之后进入Disorder/Open状态
if (tcp_may_raise_cwnd(sk, flag))
tcp_cong_avoid(sk, ack, acked);而且在tcp_may_raise_cwnd中，会对reordering变大的情况做出补偿，因为此时，基本已经可以判定，并不是丢包，而是乱序导致了SACK！
最后，这并不是本系列文章的终结，我本想总结一下TCP拥塞控制的各种计数器，但是觉得那无非又是一番字词句段篇章，毫无意义，如果读懂了RFC，一切都好办了。
Linux TCP实现实在太烂了，但是我不觉得它比OpenSSL更烂，也不比OpenVPN更烂，不是吗？我吐槽过OpenSSL和OpenVPN，然而最终我放弃了OpenSSL，因为我知道It is beyond my ability！如今我不再吐槽了，因为无力做没有意义的事情了。
在此，我纠正一下措辞，马上着手另外一件事去了，不管怎么说，在一件事没有彻底(起码要60%+吧)搞明白之前，最好不要去搞别的，这会产生夹生饭。然而在我们的传统中，这好像毫无必要！因为我们的四大发明(这个关于四大发明的话题我会另外写一篇文章的，敬请期待)没有一个是知道了起码60%的原理后搞出来，这倒不是要反衬西方的实践都是在理解原理的前提下做出的，比如珍妮纺纱机，比如希腊火之类的，我要说的是，我们这里拥有一种魔法，正如中学时的化学老师所说的那样，我们的先人不知道什么是“酸”，但是却可以造出醋！于是我们都深深的受到了影响，于是就出现了大量的未知酸，先有醋的东西。大量的抄袭，大量的盗版，大量的毫无创意的模仿，但始终没有原创，因为大多数人一直都在追求的是一种所谓的捷径，而不是对知识的持续努力的积累，古人说过一句比较好的话，大意就是背诵了唐诗三百首，文章自然就流露出来了(不会写，也会偷)，虽然也是教人模仿，但是起码那需要硬努力，要么你花点时间研究一下平仄的规律，要么你就背诵大量的现成的诗去自己总结规律，难道还有别的路吗？？如果一开始上来就动笔，拿出来的可能会是一首诗，然而绝大多数是打油诗。
如果只做服务器而不是转发，针对路由子系统的工作就显得没有意义了...
附：Linux 2.6.32和3.x在undo时的窗口处理
我们比较关注TCP在快速恢复结束后窗口会怎样，它是不是被设置成降窗开始时的ssthresh呢？我们先看2.6.32的代码
case TCP_CA_Recovery:
if (tcp_is_reno(tp))
tcp_reset_reno_sack(tp);
// 如果是reno模式，那么为了防止不必要(此处应该用"地" )地再次进入"快速重传"状态
// 必须要ACK超越cover!详见When to exit recovery
if (tcp_try_undo_recovery(sk))
return;
// 上面的undo中可能存在may undo为真的情况，意味着所有的重传均是误判，因此窗口
// 会恢复到之前的大小，然而一切都被下面的complete函数拉回来了，它无条件取当前
// 窗口和ssthresh的最小值作为新窗口
tcp_complete_cwr(sk);
break;然后再看下3.10的代码：
case TCP_CA_Recovery:
if (tcp_is_reno(tp))
tcp_reset_reno_sack(tp);
if (tcp_try_undo_recovery(sk))
return;
// 我把下列函数中的一个注释提到这里:
// "/* Reset cwnd to ssthresh in CWR or Recovery (unless it's undone) */"
// 这意味着什么?这意味着如果在undo_recovery中undo_marker变成0了，也就是说
// may_undo返回了真，那么就不必将窗口reset到ssthresh了，因为undo操作已经将
// 窗口恢复到之前的值了。
// 这是十分合理的，然而是有条件的，条件就是之前的重传都是误判，均被DSACK了，
// 这个条件并不苛刻，既然是误判，当然可以恢复拥塞之前的值了，然而，我们能否
// 激进一点呢? :-(
tcp_end_cwnd_reduction(sk);
break;其实，围绕这快速恢复结束后窗口应该在哪里这个问题，可以连续扯上一整天，但是我觉得这就好像两个势均力敌的人在扳手腕一样，状态是胶着的。
