前言

出于产品需求，需要在产品中集成示波器功能，满足显示实时电压的需求。

这篇文章就总结和讨论一下示波器的方案设计（低成本）。

其中，实现方案主要是在3、4章节，1、2是概念部分和环境介绍，不需要的可以跳过。

如下是我设计时的主要参考资料。

参考资料1：二代示波器教程 - 随笔分类 - 硬汉eric2013 - 博客园 (cnblogs.com)

参考资料2：STM32袖珍示波器DS201设计 - 电路城 (cirmall.com)

1、硬件模块

总体而言，能够提供的硬件模块2个：MCU的ADC接口，LCD屏幕，别的就没了；

放大电路、滤波功能统统没有，demo板子直接用MCU的ADC接口采集外部电压，将处理后的数据送到屏幕去刷新。

同时为了模拟测量数据，还使用DAC+定时器来输出正弦波、方波、三角波等波形。

2、示波器基础知识

2.1 当头一棒就是，波形的概念

概念1：波形是指相应物理量在时间和空间上的分布情况的图形抽象。

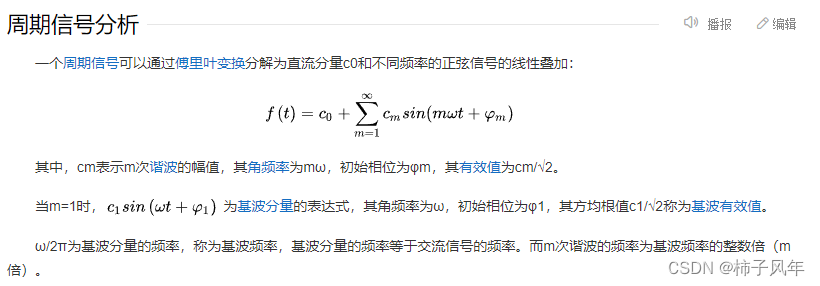

概念2：正弦波是在时域中定义的，其它任何非正弦波形都可以看作是正弦波的叠加。

2 .2 第二就是需要观察的波形参数

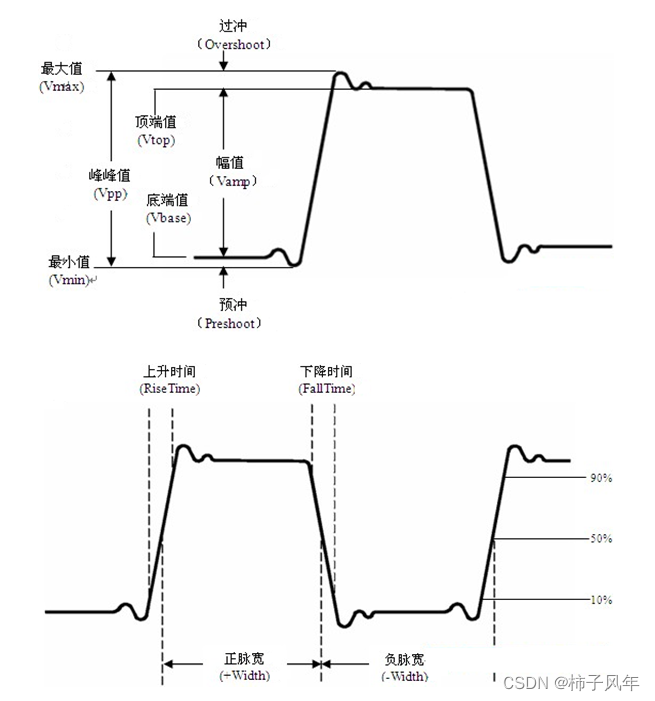

如下图所示。

基本观察参数：最大值、最小值和峰峰值（不是错别字，就是峰峰值，最差）；

其它参数还有：顶端值、底端值和幅值，这三者都是在稳定值中计算出来的；

时域参数：上升时间，下降时间，正脉宽，负脉宽，这四者都是测量值，还有频率、占空比，是计算出来的值。

一般我们需要显示的，就是①最大值、最小值和峰峰值，②频率、占空比，③X、Y轴单位大小

2.3 第三就是示波器参数

2.3.1 采样率

采样率是指一秒内能采集到多少个样本值。

理论上说，采样率最大要超过被测信号最大频率的5倍以上，才能较为完整的采集到数据规律。（为什么？被测信号频率除以采样频率，其实就是在被测信号一个周期内能采集到的点数，若小于5个点，则很难具体描绘出数据规律）

STM32单片机的采样率，等于采样时钟除以采样周期，以STM32F4系列芯片为例，ADC最大时钟为36MHz，ADC最小采样周期为3+12个周期，故采样率最大为36/15=2.4MHz。

实际应用中：

1、根据主频时钟，ADC实际分频得到的时钟计算，比如同时使用USB接口时，主频最大168MHz，ADC最大时钟21MHz；

2、可以通过双路或三路ADC同时使用，提高ADC采样率；

2.3.2 带宽

带宽的定义：在频幅特性曲线中，当信号衰减至-3db（70.7%）时，此时的频点定义为示波器的带宽。

如何计算？我还没闹明白，留到后面仔细研究。

但是可以明白的是，带宽要大于被测信号的5倍以上（普遍认为的）才能不失真。

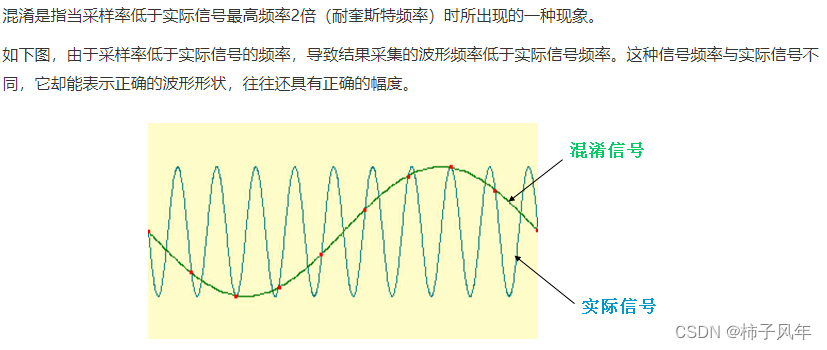

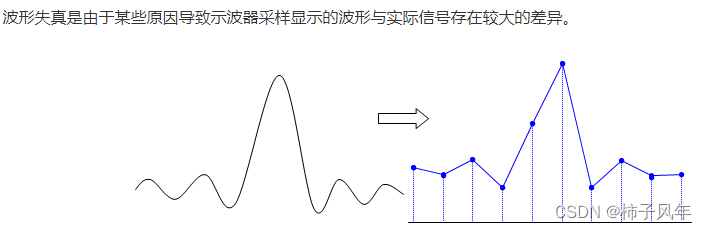

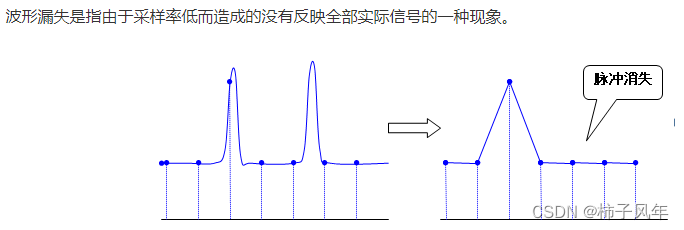

采样率低和带宽小对波形带来的的几种影响：



2.3.4 刷新率

刷新率，即刷新一帧波形图像的速率。

假设刷新一张波形（大约2万个像素点）需要15ms，则刷新率就等于66帧每秒。

刷新率主要受限于MCU主频，以及数据处理效率，和屏幕刷新效率。

数据处理和屏幕刷新的提高有这么几种思路：

1、裸机运行

减少任务切换带来的时间消耗（微秒级）

2、利用缓存

以空间换时间：一种是将函数封装写入存储设备，提高调用效率；一种是开辟缓存（全局变量）存储数据，便于处理波形数据和LCD像素点数据。

3、优化算法

一是优化代码，二是提高编译器优化等级。

---

对于前期的开发工作，都可以先抛开，先上RTOS，再实现基本的波形实时输出功能，并先在功能上进行优化。优化完毕之后，再在刷新时间上进行尝试优化（可以逐步降级，但不能逐步升级）。

3、ADC采集和DAC输出

前提        {

        芯片平台：STM32F429ZGT6

        ADC：PA3

        DAC：PA4

}

3.1 ADC 采集实现

3.1.1 配置ADC采集为定时触发DMA采集模式

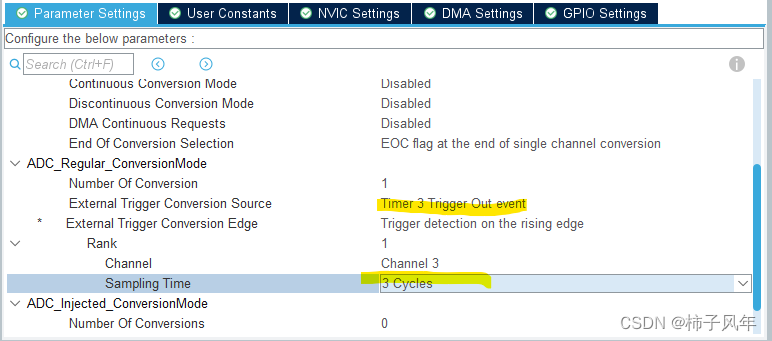

如下以PA3为例，①选择定时器3触发，②选择最小采样周期三，③选择DMA循环模式或Normal模式（半字大小）

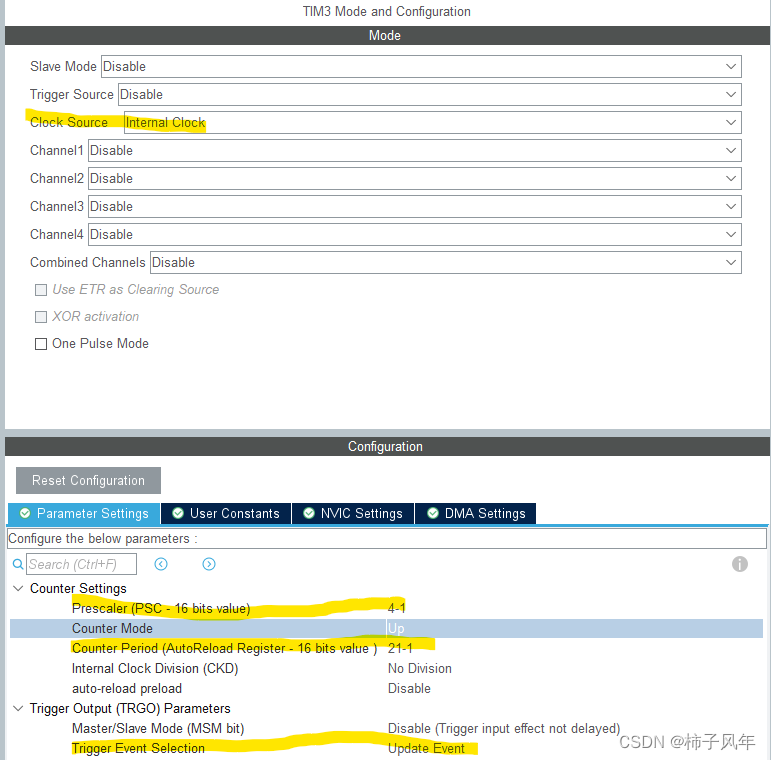

3.1.2 配置ADC关联的定时器

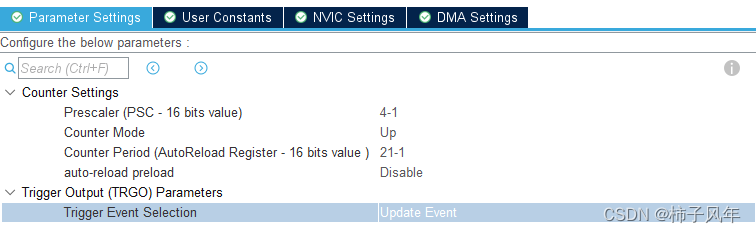

如下，选择定时器触发事件为更新事件。

由此我们就用两种手段判断ADC数据转换是否结束：

1、读取ADC的DMAbuf的count值

注意ADC的DMA Count读取函数，读取到的数目，而不是实际长度；比如BUF长度为300，每个单元2byte大小，当DMA满时读取到的数值时300（而不是像串口中断那样，读到的是0）。

2、在DMA完成中断的回调函数中判断

触发完成中断时，肯定意味着1次转换结束，可以直接处理，也可以只关闭不处理（等待线程去处理）。

3.1.3 转换成有效值

ADC数据的第一层处理，就是要根据自己的硬件电路设计，将ADC数值转换成真实电压值。

我这里是MCU直连，所以转换关系就是 vol = adc_value * 3300 / 4096 .

参考资料中，DS201中硬件电路使用了输入放大器和挡位切换电路，需要由硬件工程师计算电阻分压和放大关系，最终得到计算公式。

有了这一层数据，才方便后续进行算法消抖、归一化处理等等。

3.2 DAC波形输出

由于测量内部电压的波形基本是条直线，外部环境输入电压又容易超过3.3V导致MCU烧坏。

所以利用内部DAC输出，用ADC测量DAC，还少了跟地线。

或者更巧妙一点，就只用一个IO，DAC输出的同时用ADC进行测量。

血的教训！

单片机ADC采集的基准电压与芯片供电电压都是3.3V，又没有分压电阻，

所以最大只能测量3.3V。

但是，我接入外部输入时，没控制好，怼了一个12V过去，正点原子380块的STM32H743 MCU直接烧了。

---

这里DAC的配置，采用的是DMA+DMA+定时器。

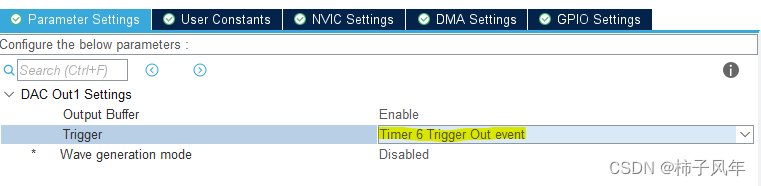

3.2.1 选择定时器触发

记得配置为DMA循环模式

3.2.2 配置定时器

还是定时器“更新事件”

3.2.3 生成波形数据

根据自己的测试需求，生成正弦波和方波数据。其本质就是一个uint16_t类型的数组，其中的数据按照一定的周期进行演进。

配置好之后，启动定时器并配置DMAbuf进行输出。

HAL_TIM_Base_Start(&htim6);
HAL_DAC_Start_DMA(&hdac1, DAC_CHANNEL_1, pData, Length, DAC_ALIGN_12B_R);

4、波形刷新方案

前提        {

        屏幕尺寸：320*240

        波形窗口：300*200

        LCD API函数（初始化、清屏、画点、画线、显示字符串）

}

4.1 初始化流程

1）初始化DAC模块，启动DAC模块数据传输

2）初始化ADC模块，开始采集ADC数据

3）while(1)循环进行如下判断：死等ADC采集完成，完成之后先处理数据，处理之后，先启动下一次ADC传输，再在ADC传输没有结束之前刷新、刷完波形。

4.2 生成波形数据

在”ADC+DMA中断接收“，我们已经收到了真实电压数据集。

假如此时垂直扫描电压为5V（即Y轴最大电压为5V，最小电压为0V），那么y轴又只有200个像素点，每一个点的数值单元为5000/200=25，所以还要对数据集除以25得到对应的Y轴坐标点。

这里有几个问题：

1、能否直接除以25？

假如数据除以25之后，出现与真实值+1、-1的锯齿特性时，会导致波形有毛刺。

这时就需要设计优化算法，比如最简单的四舍五入。

2、X轴坐标点如何确定？

我目前的处理方式时，按照当前水平扫描时钟（时基挡位）扫描1次，比如当前时基为200us，那就200us扫描一次，扫描够300个坐标点结束，开始处理-刷新。

这里也有很多优化方式：比如扫描次数设置为300的倍数，时基缩小对应的倍数或不变，从中筛选若干个范围并取平均得到300个点。

---

不论如何，最终送给屏幕刷新的就是一个长度为300的数组，对应300个坐标值。这300个坐标值，就叫做波形数据。

4.3 波形刷新

比较简单的方法是，画线+缓存上一次波形数据并消隐；

画线：顾名思义，就是对300个坐标点，每两个点之间画线；

1、先对上一次的波形数据消隐，消隐即将线的颜色化成背景色（擦除上一帧波形）；

2、再绘制当前波形数据的波形；

3、缓存当前波形数据。

//绘制波形
//1擦除原有波形再绘制新波形
//2输入数组长度为OSC_WIDTH:300
//X0X1Y0Y1分别波形窗口的角落坐标值
void OscDrawWave(uint8_t WaveBuf[])
{
	static uint16_t X = {0};
	static uint8_t WaveBufPre[OSC_WIDTH] = {0};

	if(WaveBufPre[0])
	{
		LCD_SetColor(List_c[OSC_M_WAVE].Back, List_c[OSC_M_WAVE].Back);
		for(X = 0; X < X1 - X0 - 1; X++)
		{
			LCD_DrawLine(
				X0 + X, Y1 - WaveBufPre[X],
				X0 + X + 1, Y1 - WaveBufPre[X+1]
			);
		}
	}

	LCD_SetColor(List_c[OSC_M_WAVE].Point, List_c[OSC_M_WAVE].Back);
	for(X = 0; X < X1 - X0 - 1; X++)
	{
		LCD_DrawLine(
			X0 + X, Y1 - WaveBuf[X],
			X0 + X+ 1, Y1 - WaveBuf[X+1]
		);
	}

	for(X = 0; X < X1 - X0; X++){
		WaveBufPre[X] = WaveBuf[X];
	}
}

 这样做的好处就是能减少闪烁频度。

进一步的，从显示原理上，还可以通过以下几种方法提高刷新速度：

方案1：消隐一条线，画当前线，而不是消隐完再画线

如上代码中，即使是做了消隐也会出现闪烁，改成擦除一条线再画一条线，感官上就能好很多。

void OscDrawWave(uint8_t WaveBuf[])
{
	static uint16_t X = {0};
	static uint8_t WaveBufPre[OSC_WIDTH] = {0};

	for(X = 0; X < X1 - X0 - 1; X++)
	{
		LCD_SetColor(List_c[OSC_M_WAVE].Back, List_c[OSC_M_WAVE].Back);
		LCD_DrawLine(
			X0 + X, Y1 - WaveBufPre[X],
			X0 + X + 1, Y1 - WaveBufPre[X+1]
		);
		LCD_SetColor(List_c[OSC_M_WAVE].Point, List_c[OSC_M_WAVE].Back);
		LCD_DrawLine(
		X0 + X, Y1 - WaveBuf[X],
		X0 + X+ 1, Y1 - WaveBuf[X+1]
	);

	for(X = 0; X < X1 - X0; X++){
		WaveBufPre[X] = WaveBuf[X];
	}
}

方案2：特殊处理网格点

对于示波器要刷新的不知有波形，还有网格线，与波形参数。

波形参数一般要变动的是字符串类型的数值，优化空间不大（像素点大小固定）。

而且波形中，往往有大部分像素点是与网格点重合的。

所以对于网格点，就有三种状态，两种判断：

1、消隐时，网格点要绘画成网格颜色，不能是背景色；

2、绘制时，网格点要绘画成波形颜色，不能是网格颜色；

如果不小心将网格点搞成背景色，就会导致波形刷着刷着，网格没了……

方案3：计算像素点，整屏刷新

这种方案是想，计算所有需要变更状态的像素点，送到屏幕进行一次性刷新，或者退后一步逐个刷新像素点。前者“一次性刷新”可以想办法利用类似DMA2D的方式提高刷新速度，后者则可以减少像素点重复刷新次数，进而提高速度。

目前还没有做出来很好的实现方法，后面再研究并分享一下。

5、触发模式

以上讨论的都是，无触发模式的波形处理。

我们当然知道，示波器还有触发功能：自动触发、单次触发，其中触发方式最常用的就是边沿触发，我们假定为垂直扫描电压值的一半+上升沿作为触发条件。

这种条件的实现方式，想到的有一下几种：

1、硬件触发

由硬件决定将数据送进来，第一个信号就是满足条件的起始信号。（我们不用）

2、软件触发

扩大数据采样的样本数量

2.1、软件判断数据的第一个上升沿位置；

2.2、利用外部中断EXTI，选择上升沿触发，触发时记录样本位置；

找到触发位置时，将其后的300个样本值作为坐标点数据

如果没有找到触发位置，则取最后面的300个坐标点强制显示。

6、存储深度

以波形窗口宽度300为例，假设时基最小单位是200us，最大为200ms，相差1000倍，如果想在暂停时极限放大信号状态，就需要3000个坐标点，若还需要能够前后移动一般大小，则总共需要6000个样本点，即6K大小。

存储深度如何实现，略……
