图层可以帮助我们区分工程图图元的线型、颜色、显示状态等。

图层在AUTOCAD、PS这些软件里都有。SOLIDWORKS的图层功能非常强大，设置却很简单。

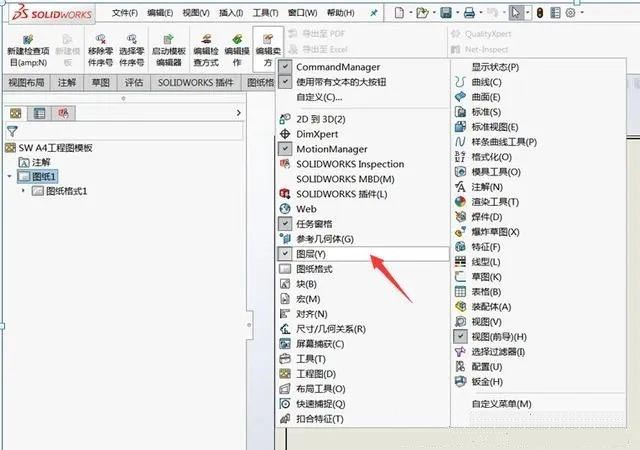

第一步：打开工程图模板文件，一定得是文件类型为.drwdot的工程图模板文件。在工具栏任意位置右击，在弹出菜单里勾选“图层”工具栏。

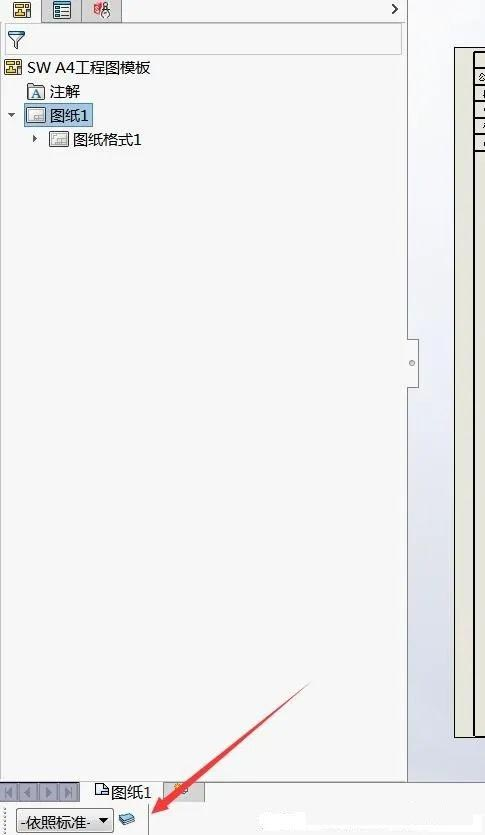

这时候图层工具栏会出现在软件界面的左下角。

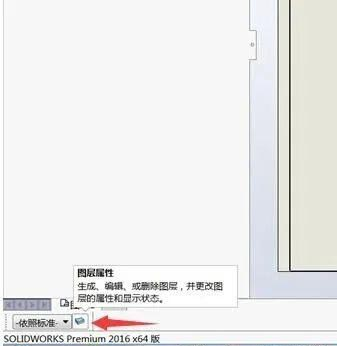

第二步：设置图层。点击左下角的“图层属性”按钮，进入图层设置对话框。

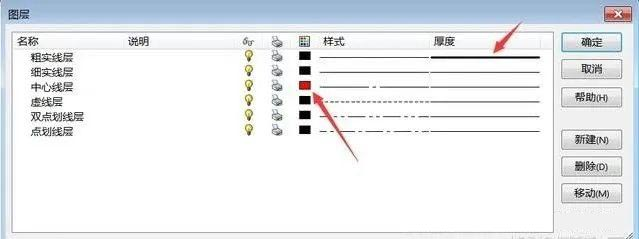

SW的图层不需要设置太多，根据线型样式设置几个就可以了。

其中粗实线层可以设置厚度为0.35,0.4,或0.5。中心线层颜色为红色。当然你也可以设置花哨一些，但没什么必要。

设置完成后，点击“确定”按钮退出。

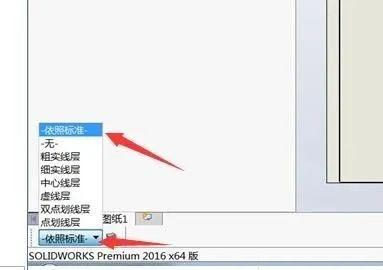

第三步：点击左下角图层属性按钮旁边的图层列表下拉框，选择“依照标准”。一定要确保你的图层使用方式为依照标准。这样才能发挥出SW图层的巨大威力。
