概述

所用软件：
1、keil_5_C51（c51v957）
2、proteus pro 7.8 sp2和谐版
链接：https://pan.baidu.com/s/1odIoE502gj1PjOMVBVITfg
提取码：yz9o

一、keil的安装注册
1、安装：以管理员身份运行keil，根据提醒一直【next】。（注：安装路径可自主选择，填写信息可随意）
2、注册：以管理员身份打开keil，在【File】下选择【License Management】，复制【CID】内容；打开注册机粘贴CID的内容，按【Generate】得注册码然后复制，把注册码粘贴到【LIC】按【Add】再按【Close】完成。
参考（有汉化）：https://blog.csdn.net/weixin_45636052/article/details/103951079

二、proteus的安装

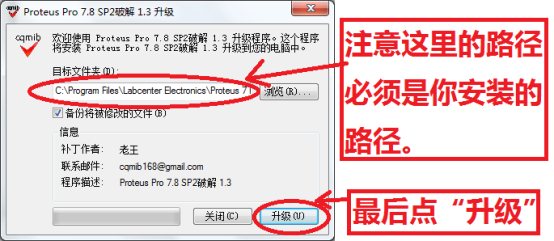

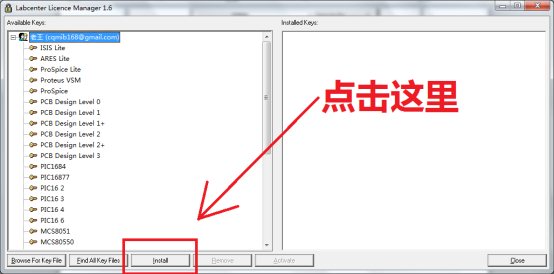

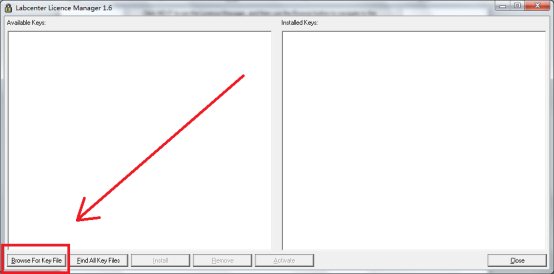

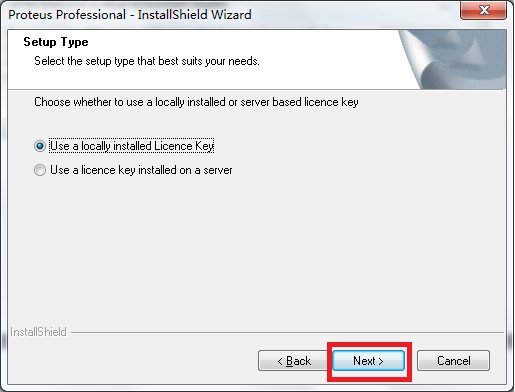

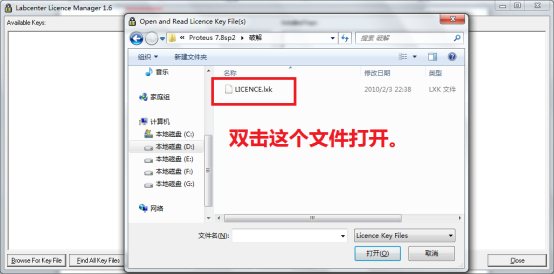

1、安装：以管理员身份运行proteus，根据提醒点击【next】或【Yes】。有一步选择【Use a locally installed Licence Key】再点击【next】，弹出框时点击【Browse For Key File】从安装包中找到LICENCE.lxk文件点【打开】再点击【Install】、【是】、【Close】。（注：安装路径可自主选择，但一定要记住）破解：点击（Proteus Pro 7.8 SP2 1.0.exe破解.exe）软件，粘贴proteus安装路径再点【升级】，完成。

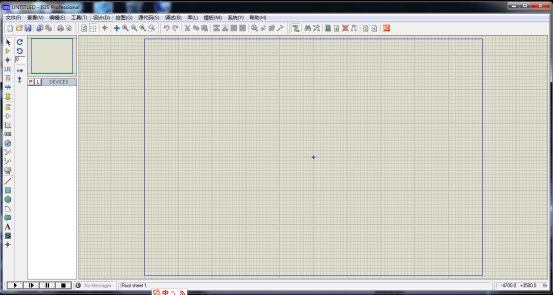

汉化：解压Proteus Pro 7.8 SP2汉化包.zip，将“ARES.DLL”和“ISIS.DLL”两个文件复制到安装路径的BIN目录下（替换）。
在这里插入图片描述

三、keil和Proteus联动调试
1、将VDM51.dll文件复制到keil安装目录的 C51BIN文件夹和Proteus安装目录MODELS文件夹里。

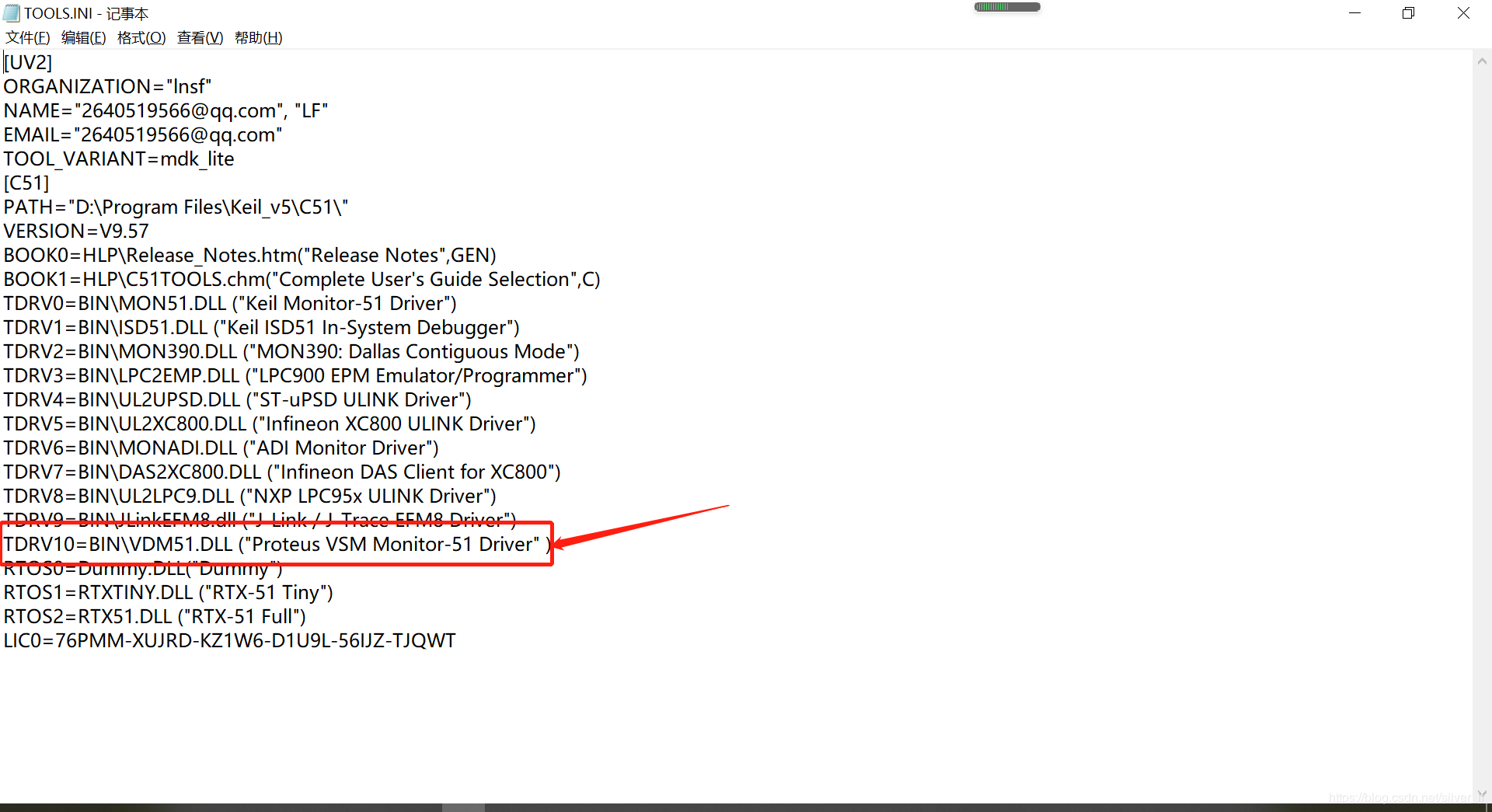

2、打开keil目录里的名为Tools.ini文件，在C51列表中加入新的一行：TDRV10=BINVDM51.DLL (“Proteus VSM Monitor-51 Driver” )。
在这里插入图片描述

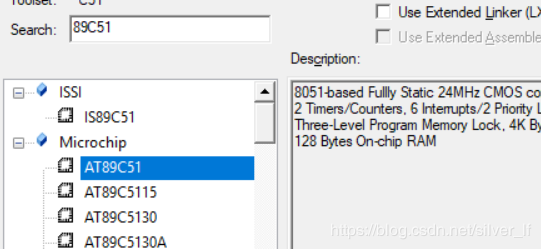

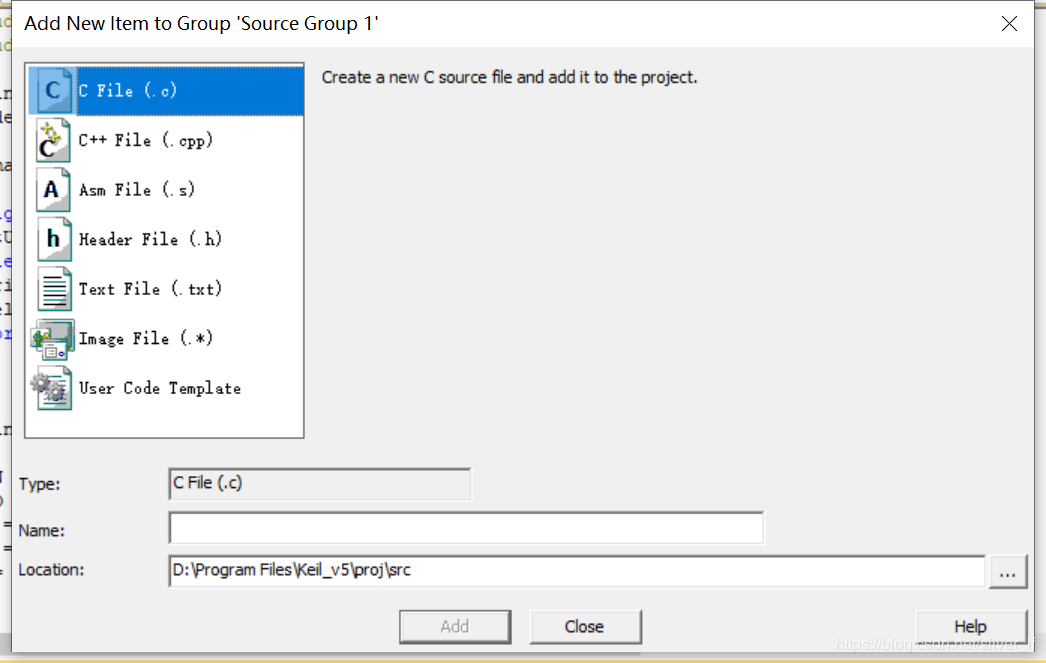

3、keil的新建工程配置：在安装目录新建文件夹【proj】（注：路径不能有中文）用于存放新建的keil工程文件，打开keil选择【Project】选择【New uVsion Project】选择【proj】文件夹路径并填写工程文件名，搜索89C51，选择AT89C51，点击OK，创建完成。右键【Source Group 1】文件夹，点击【add new item to group …】，选中【C File（.c）】。
在这里插入图片描述

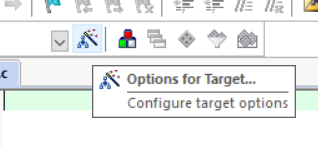

keil配置：点击【Options for Target…】

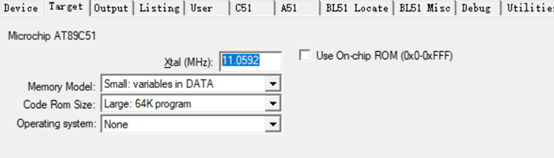

点击【Target】：（注意设置为 11.0592，否则会出现乱码或其他情况）

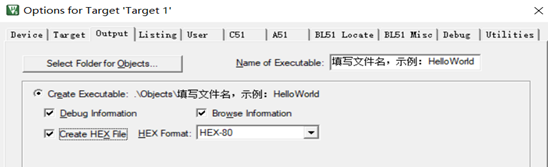

点击【Output】：

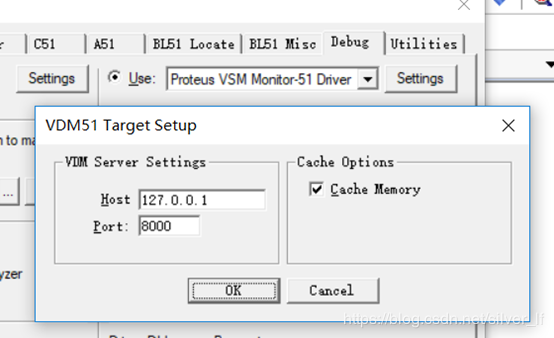

先点击【Debug】选择，后点击setting：

最后点击【OK】保存。

4、protues配置
打开protues软件，勾选【debug】里的【Use Remote Debug Monitor】选项，使得等下进程可以串口显示。
在这里插入图片描述
左侧栏点击P按钮，输入89C51，找到该芯片：

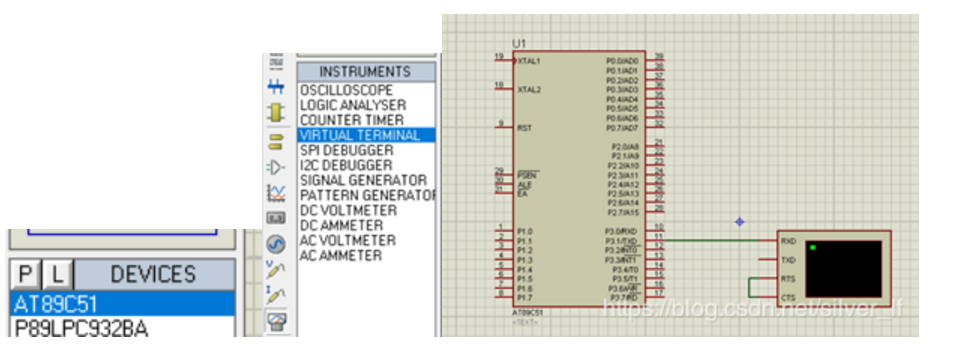

点一下89C51，再点一下右侧面板就能放置，在左侧栏找到VIRTUAL TERMINAL放到面板然后连线：

四、实现Hello world

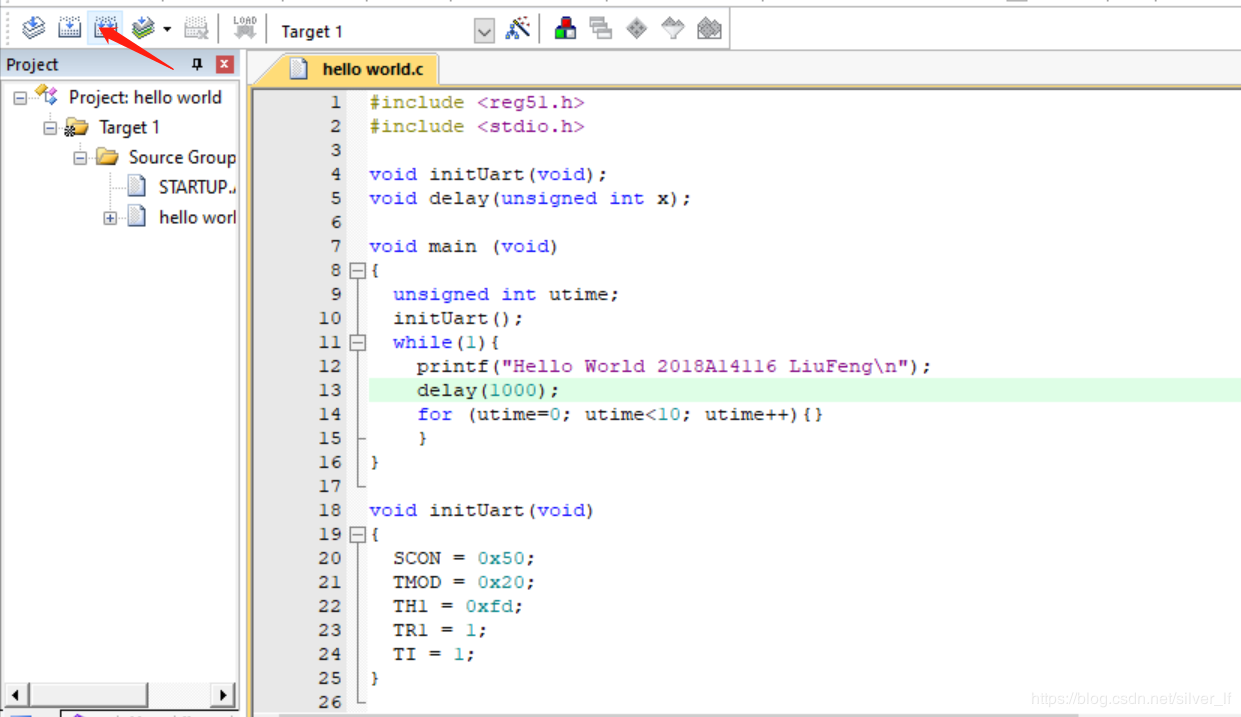

1、打开keil软件，在新建的工程里填入hello world代码，点击【Rebuild】编译：
在这里插入图片描述
提示无错误，无警告，则编译成功，此时在该工程文件目录下会生成一个object文件夹，其中有后缀为.hex的文件，用于烧到protues软件上跑，要记住.hex文件的路径。

代码（C）：

#include <reg51.h>
#include <stdio.h>

void initUart(void);
void delay(unsigned int x);

void main (void)
{
	unsigned int utime;
	initUart();
	while(1){
		printf("Hello Worldn");
		delay(1000);
		for (utime=0; utime<10; utime++){}
		}
}

void initUart(void)
{
	SCON = 0x50;
	TMOD = 0x20;
	TH1 = 0xfd;
	TR1 = 1;
	TI = 1;
}

void delay(unsigned int x)
{
	unsigned char i;
	while(x--)
	{
		for(i=0;i<120;i++);
	}
}

2、打开protues软件，双击C51芯片，点击【小文件夹】导入刚才那个后缀为.hex的文件。（注：下面的设置成和keil软件相同的11.0592）
在这里插入图片描述

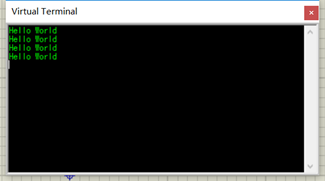

点击左下角运行：

五、出现错误

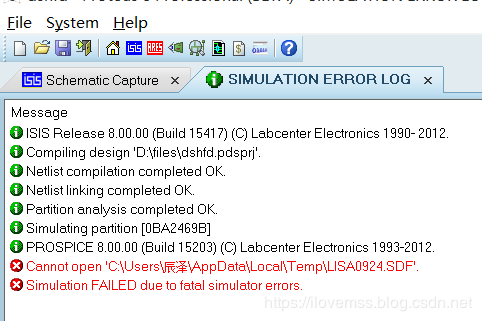

1、解决proteus仿真时出现的错误 Cannot open ‘C:User***（中文）AppDateLocalTempLISA4832.SDF’。
在这里插入图片描述
方法：更改环境变量

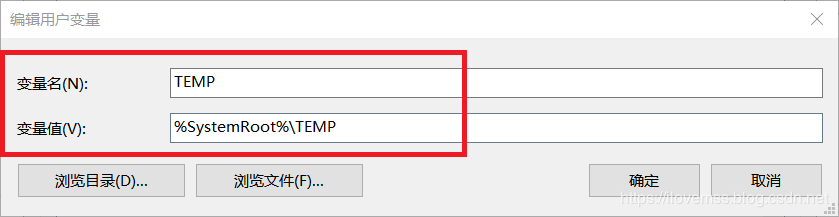

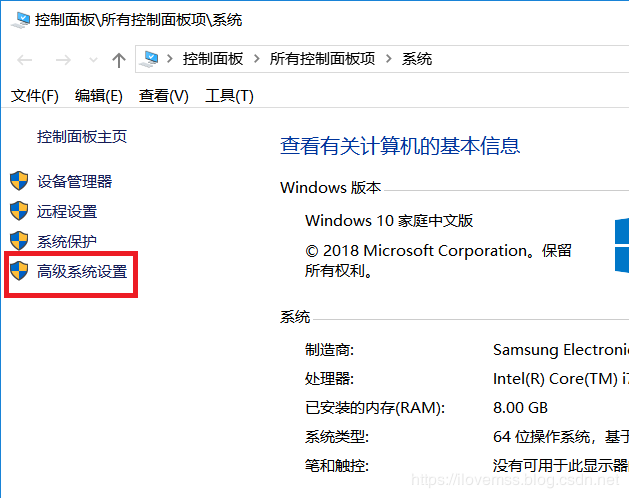

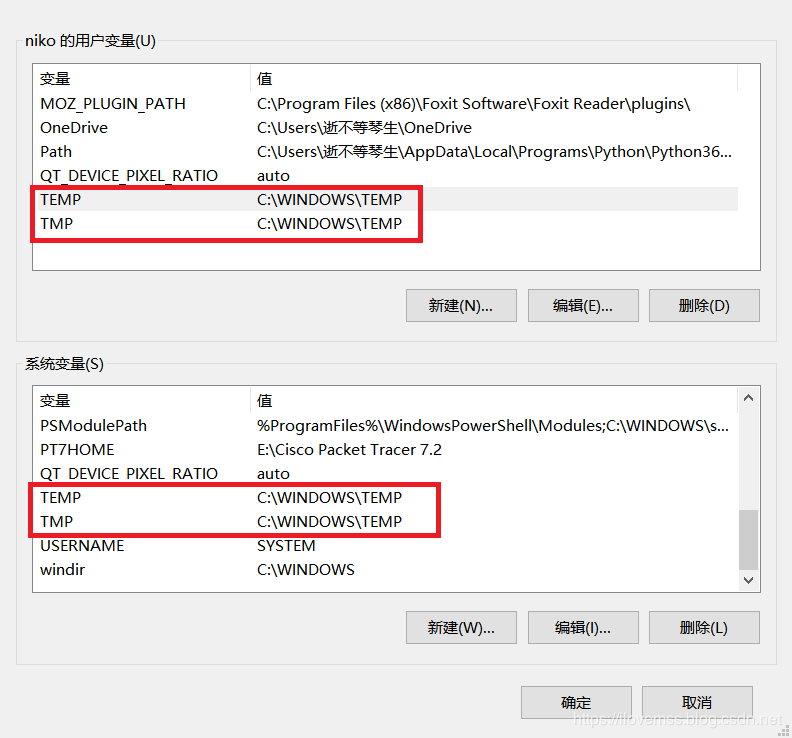

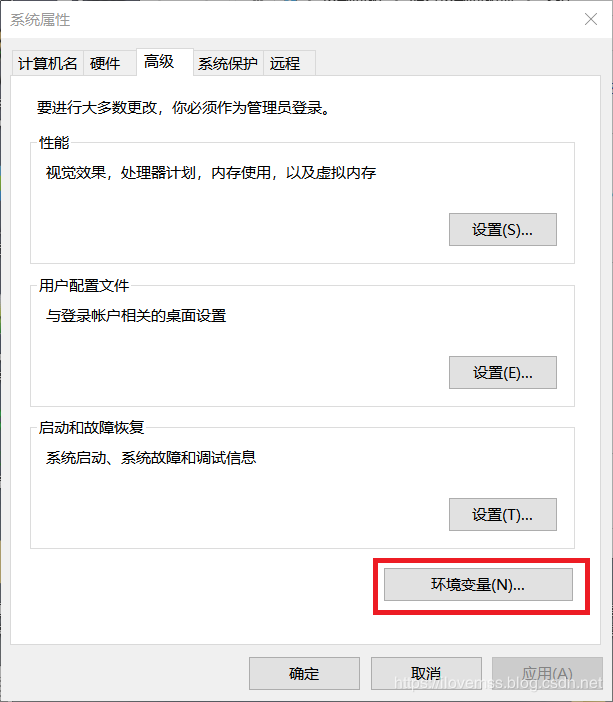

右键【此电脑】>【属性】>【高级系统设置】>【环境变量】，在【用户变量】栏里，找到【TEMP】与【TMP】，对其进行编辑，将变量值都改为【%SystemRoot%TEMP】。然后下面的【系统变量】栏里，同样的操作步骤。(注：如果变量栏里没有TEMP和TMP，自己新建即可)
在这里插入图片描述
