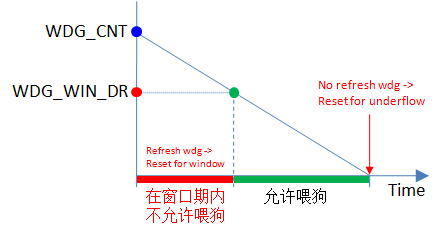

可以设置窗口时间，把喂狗的时间控制在指定的一段时间内，以便约束程序的运行行为，如果程序因异常造成没能够在指定的时间段内喂狗将会产生看门狗复位；有两种复位情况，一是“狗饿死”即超时复位 underflow ，二是“过早喂狗”即窗口期内喂狗；

WDG_CNT ：看门狗计数器（一般是 count down 计数器）

WDG_DR ：看门狗数据寄存器（喂狗时写该寄存器即可更到 WDG_CNT ）

WDG_WIN_DR ：看门狗窗口数据寄存器（用于设置窗口时间）

1) WDG_DR = 0.5s, WDG_WIN_DR = 1s, refresh at 0.9s -> Reset for underflow

2) WDG_DR = 0.5s, WDG_WIN_DR = 1s, refresh at 0.4s -> OK (no reset)

3) WDG_DR = 1s, WDG_WIN_DR = 1s, refresh at 0.9s -> OK (no reset)

4) WDG_DR = 1s, WDG_WIN_DR = 1s, refresh at 1.2s -> Reset for underflow

5) WDG_DR = 1s, WDG_WIN_DR = 0.5s, refresh at 0.2s -> Reset for window

6) WDG_DR = 1s, WDG_WIN_DR = 0.5s, refresh at 0.8s -> OK (no reset)

Reset for window：(WDG_DR - refresh time) > WDG_WIN_DR

Reset for underflow：(WDG_DR - refresh time) < 0

No reset：0 < (WDG_DR - refresh time) < WDG_WIN_DR
