采用FPGA实现串口多字节发送

所用串口为RS232，

波特率设置为5种速率可调，其中默认为115200bps,

在csdn上见多了采用Moore类型状态机编写的串口单字节发送模块和多字节发送模块，博主偏要自己写一份Mealy类型的状态机，用来实现单字节发送和多字节发送。

另外，根据我自己的个人情况，我认为Mealy型状态机要比Moore型状态机方便的多！！

代码及最终的测试结果如下：

欢迎大家进行借鉴和讨论，其中，多字节发送模块博主根据实际需求命名为数据反馈模块，用户可根据自己想法进行更改。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/08/17 14:33:07
// Design Name:
// Module Name: uart_tx
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
// 串口单字节发送
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module uart_tx(
    input clk,          //50Mhz
    input rst_n,
    input [3:0]bps_set, //波特率设置
    input [7:0]byte,    //待发送数据
    input byte_en,      //待发送数据使能
    output tx,          //串口发送引脚
    output tx_done      //串口单字节发送完毕
    );

    reg st;
    reg byte_en_r1;
    reg byte_en_r2;
    reg [7:0]byte_r;
    reg [9:0]data;
    reg bps_clk_r1;
    reg bps_clk_r2;
    reg tx_r;
    reg [3:0]bit_cnt;
    reg tx_done_r;

    wire bps_clk;

    //数据发送
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            st<=1'b0;
            byte_en_r1<=1'b1;
            byte_en_r2<=1'b1;
            byte_r<=8'd0;
            data<=10'd0;
            bps_clk_r1<=1'b1;
            bps_clk_r2<=1'b1;
            tx_r<=1'b1;			//串口发送引脚常高，
            bit_cnt<=4'd0;
            tx_done_r<=1'b0;
        end
        else begin
        byte_en_r1<=byte_en;
        byte_en_r2<=byte_en_r1;
        byte_r<=byte;
        bps_clk_r1<=bps_clk;
        bps_clk_r2<=bps_clk_r1;
        case(st)
        1'b0:begin
            if(byte_en_r1==1'b1 && byte_en_r2==1'b0)begin	//单字节发送使能
                st<=8'd1;
                data<={1'b1,byte_r,1'b0};	//起始位低电平，停止位高电平，中间8位是待发送字节，
            end
            else begin
                st<=8'd0;
                data<=10'd0;
                tx_done_r<=1'b0;
            end
        end
        8'd1:begin
            if(bps_clk_r1==1'b1 && bps_clk_r2==1'b0)begin	//串口时钟上升沿到来，更新串口发送引脚上的数据，
                if(bit_cnt>=4'd10)begin		//判断串口是否发送完10bits数据，
                    st<=1'b0;
                    bit_cnt<=4'd0;
                    tx_r<=1'b1;
                    data<=10'd0;
                    tx_done_r<=1'b1;
                end
                else begin
                    st<=1'b1;
                    bit_cnt<=bit_cnt+1'b1;
                    tx_r<=data[0];
                    data<={1'b0,data[9:1]};
                    tx_done_r<=1'b0;
                end
            end
            else begin
                st<=st;
                bit_cnt<=bit_cnt;
                tx_r<=tx_r;
                data<=data;
                tx_done_r<=tx_done_r;
            end
        end
        endcase
        end
    end

    assign tx       =tx_r;          //串口发送引脚
    assign tx_done  =tx_done_r;     //串口单字节发送完毕

    //时钟分频，生成串口时钟，
    bps_div bps_div(
        .clk_in(clk),
        .rst_n(rst_n && st),	//串口工作时，st==1'b1,即只有在串口工作时才产生分频，
        .bps_set(bps_set),
        .clk_out(bps_clk)
        );

endmodule

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/08/17 18:54:08
// Design Name:
// Module Name: Data_Feedback
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
// 数据反馈模块
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module Data_Feedback(
    input clk,
    input rst_n,
    input [15:0]frame_cnt,      //反馈当前图像帧数，也是当前模块的多字节发送数据，
    input frame_en,				//串口多字节发送使能，
    input tx_done,				//串口单字节发送完毕，
    output [7:0]tx_byte,		//串口单字节待发送数据，
    output tx_en				//串口单字节待发送数据使能，
    );

    reg [1:0]st;
    reg frame_r1;
    reg frame_r2;
    reg [15:0]frame_cnt_r;
    reg [31:0]data;
    reg [7:0]tx_byte_r;
    reg tx_en_r;
    reg tx_done_r1;
    reg tx_done_r2;
    reg [7:0]byte_cnt;

    //将多字节数据逐个发送
    always@(posedge clk or negedge rst_n)begin
        if(!rst_n)begin
            st<=2'd0;
            frame_r1<=1'b1;
            frame_r2<=1'b1;
            frame_cnt_r<=16'd0;
            data<=32'd0;
            tx_byte_r<=8'd0;
            tx_en_r<=1'b0;
            tx_done_r1<=1'b1;
            tx_done_r2<=1'b1;
            byte_cnt<=8'd0;
        end
        else begin
            frame_r1<=frame_en;
            frame_r2<=frame_r1;
            frame_cnt_r<=frame_cnt;
            tx_done_r1<=tx_done;
            tx_done_r2<=tx_done_r1;
            case(st)
            2'd0:begin
                if(frame_r1==1'b1 && frame_r2==1'b0)begin		//检测到串口多字节发送使能信号，
                    st<=2'd1;
                    data<={8'hFE,frame_cnt_r[7:0],frame_cnt_r[15:8],8'hEF};		//将待发送数据锁存，其中EF是帧头，FE是帧尾，
                end
                else begin
                    st<=2'd0;
                    data<=32'd0;
                end
            end
            2'd1:begin
                st<=2'd2;
                tx_byte_r<=data[7:0];	//更新待发送的单字节数据，
                tx_en_r<=1'b1;          //单字节发送使能，
                data<={{8{1'b0}},data[31:8]};	//进行一个数据的移位，
            end
            2'd2:begin
                tx_en_r<=1'b0;
                if(tx_done_r1==1'b1 && tx_done_r2==1'b0)begin	//检测到单字节发送完毕后进行下一个字节发送，直至多字节发送完毕。
                    if(byte_cnt>=8'd3)begin
                        st<=8'd0;
                        byte_cnt<=8'd0;
                    end
                    else begin
                        st<=8'd1;
                        byte_cnt<=byte_cnt+1'b1;
                    end
                end
                else begin
                    st<=st;
                    byte_cnt<=byte_cnt;
                end
            end
            default:st<=2'd0;
            endcase
        end
    end

    assign tx_byte      =tx_byte_r;
    assign tx_en        =tx_en_r;

endmodule

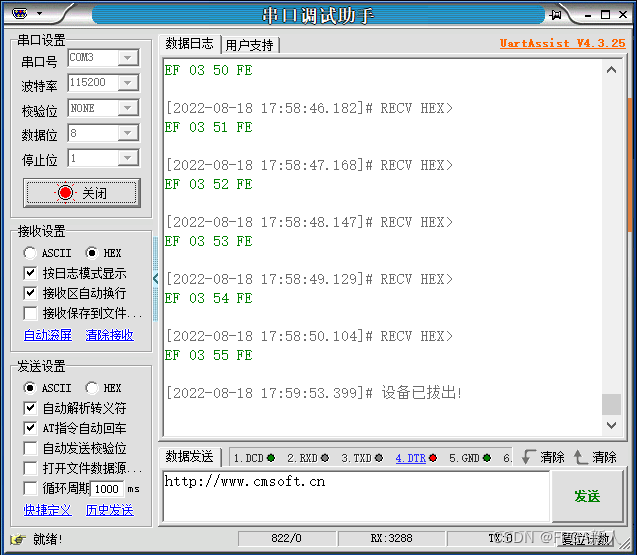

以下是采用50Mhz时钟进行时钟累加，最终实现串口每秒发送一次数据，每次发送的有效数据进行累加。
