Mask Editor之Matlab/Simulink模块的封装

1、封装模块构成的子系统

2、进行模块封装

1、封装模块构成的子系统

举例：数学表达式y=a*x^2+b

如图：

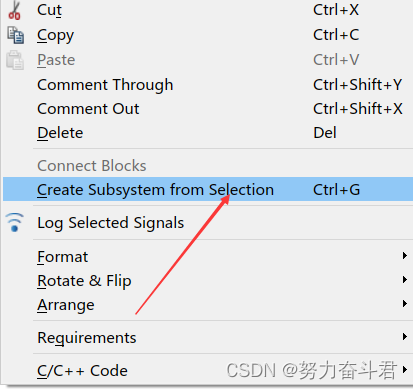

全选上述模块，按住Ctrl+G或者 全选+鼠标右键 选择下图所示的Creat Subsystem from Selection

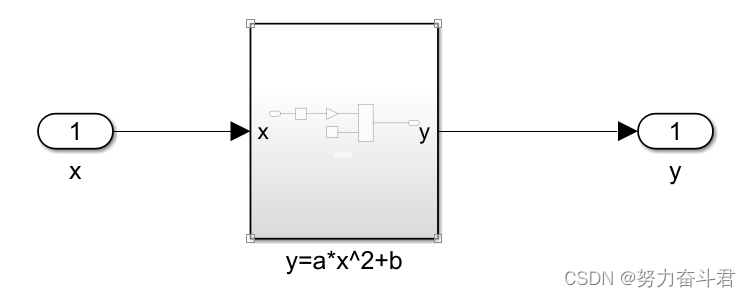

结果如下：

 2、进行模块封装

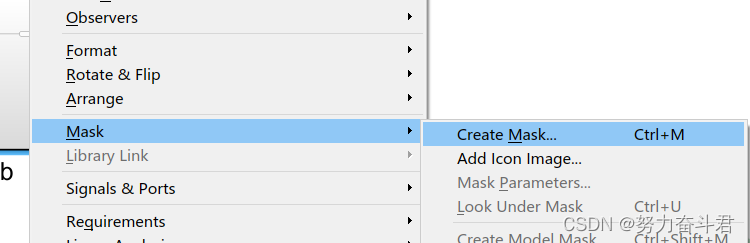

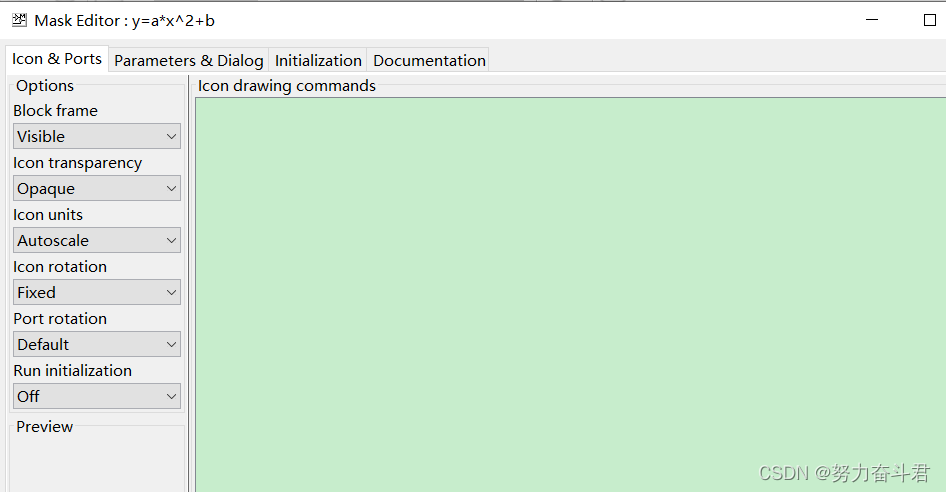

右击子系统，找到Mask，找到Creat Mask，或者右击子系统模块，直接Ctrl+M

结果如下：

最上方4个部分：

Icon &.Ports:编辑子系统的模块外观,如在子系统图标中添加线条,文本和图像等;
Parameters&. Dialog:添加或修改模块参数,并为其设计控件类型;

Initialization:编辑子模块的初始化脚本;
Documentation:添加子模块的功能介绍及Help文档路径。

 1. lcon & Ports页面

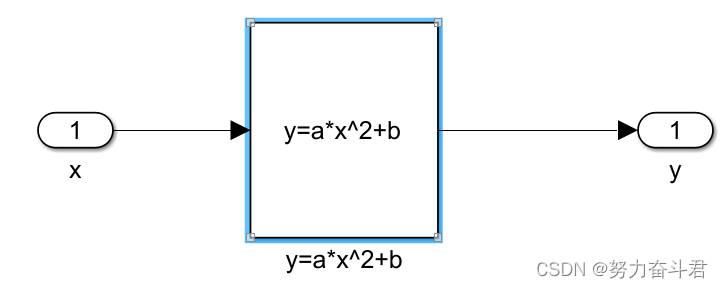

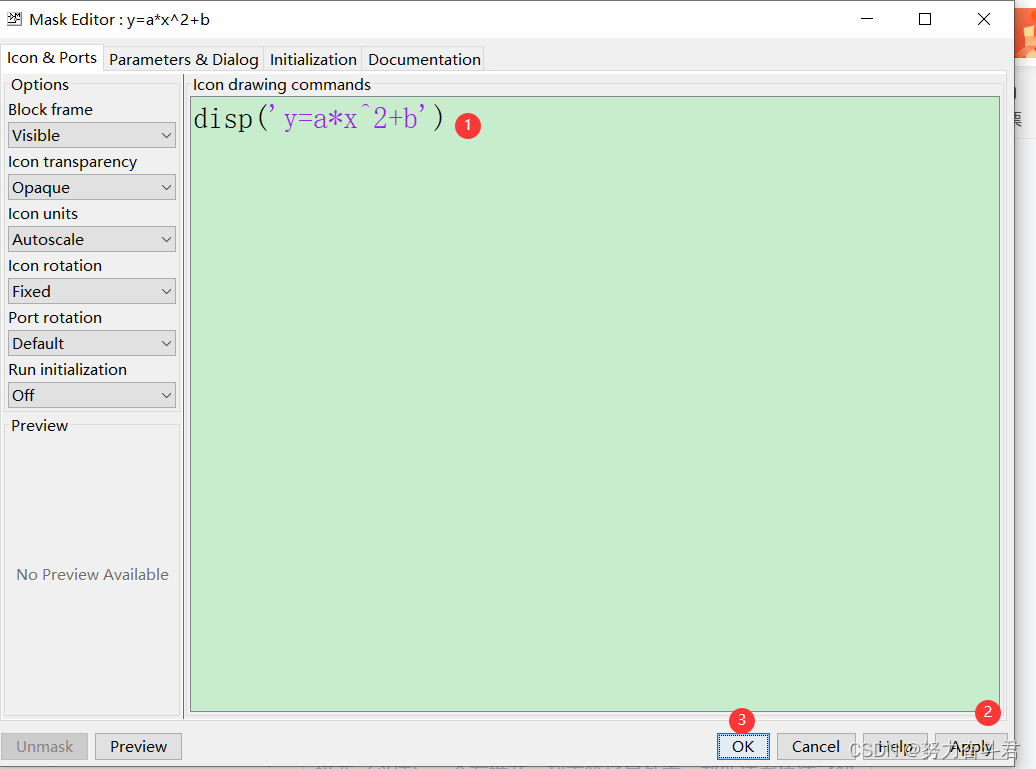

首先需要在Icon&.Ports页面的Icon Drawing Commands页面中输入M脚本,将文字、图像或者绘制线条等图示显示到子系统的图标上去。最常用的函数有disp , text, image和 color等。使用disp 函数将文本显示在模块居中的位置，如

结果

 在disp函数语句之前使用color函数,可以规定文本显示时所用的颜色,其参数可为blue.green、 red、cyan , magenta , yellow 和 black,如使用红色:

 如：

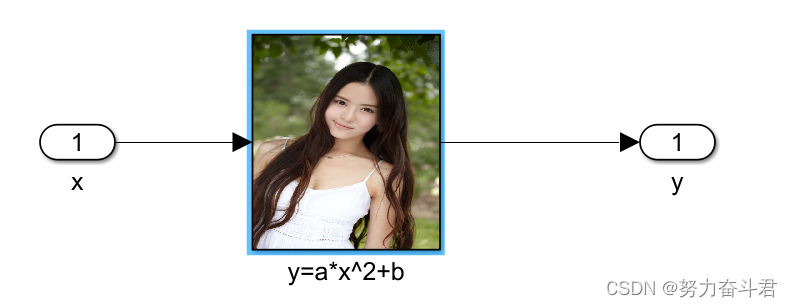

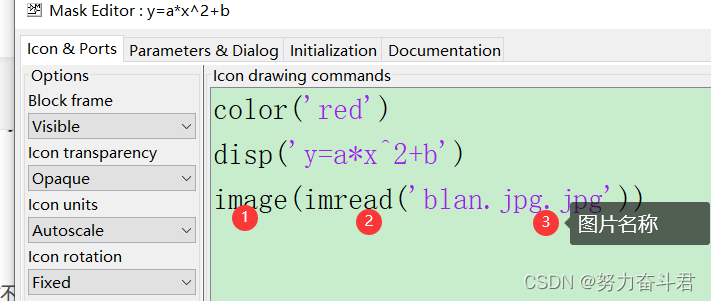

 甚至还可以加图片

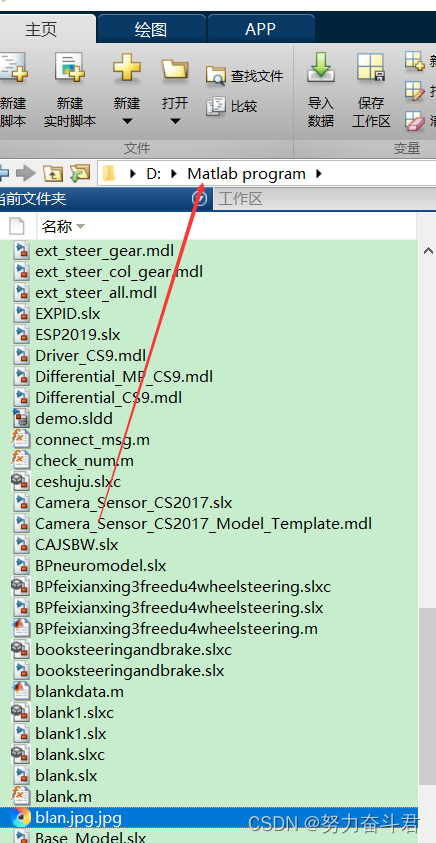

1和2是固定的，3表示图片名称，注意：此时你的图片存放的位置必须是Matlab里面当前文件夹所在的位置

结果 ：

2、Parameters&. Dialog:添加或修改模块参数,并为其设计控件类型;

封装子系统y=a * x2十b时,需要为参数a,b提供2个数值输入控件（封装其他的也一样，比如PID，需要3个参数KP,KI,KD）。数值由用户指定,不限定取值范围,使用Edit 控件。

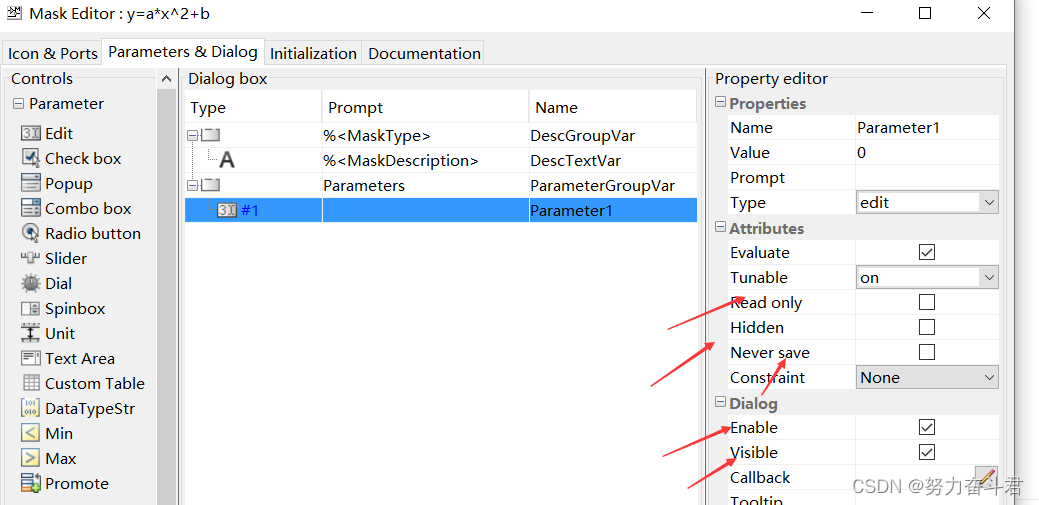

不妨设置初始值为0。用户可以修改并保存其值,故不勾选 Never Save ,Read Only和 Hiddon选项，勾选Enable和Visible选项。

为使界面紧凑,将a ,b两个参数放到对话框同一行,a 的 Item location设为New row，Prompt location 设为left;b的 Item location设为current row，Prompt location设为 Left。Simulink模块对话框的控件位置不能像GUIDE中那样自由地使用鼠标拖动或使用Position属性定位,只能通过Item location和 Prompt location属性的选择实现控件布局

如图：a的

b的

其中

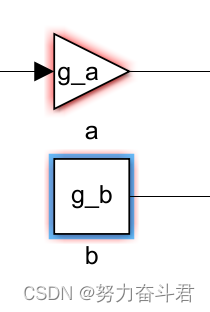

名字是这样的

也就是上面的怎么命名，Name中怎么命名，一一对应。

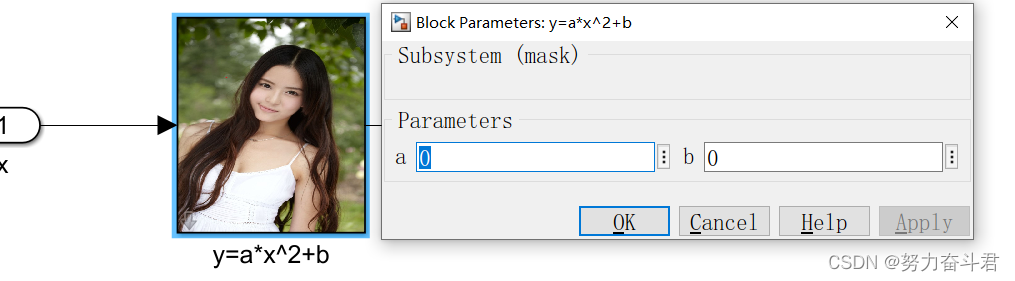

 然后点击Apply 即可，回到模块界面，双击子，如下

 就会发现a b的值可以修改了。

如果没什么别的要求，封装到这基本上也就可以了。

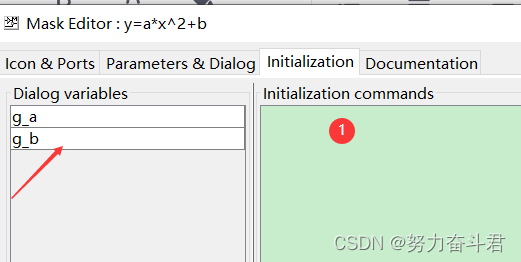

3、Initialization:编辑子模块的初始化脚本;

点开就会发现，封装好的值在界面左侧

1的话就是将左侧有需要的值就行初始化命令 （M代码），一般用不到。
