在使用Simulink开发过程中，为了提高效率，多会借助M脚本实现批量修改、自动化处理等工作。

今天要介绍的是如何将你编写好的各种M脚本，与Simulink进行深度结合，通过菜单选项就可以直接运行你的脚本，而不是通过run 命令或者打开脚本文件再运行。

例如我们把实现一些自动处理的脚本都集成到一个‘工具箱’里，暂且叫MyTool，先预览一下效果：

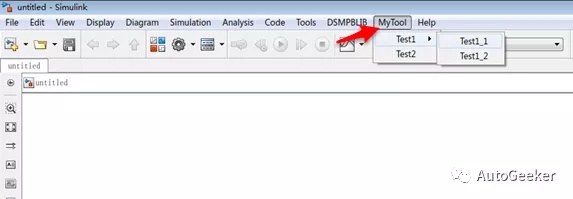

菜单栏添加MyTool

右键菜单中添加MyTool

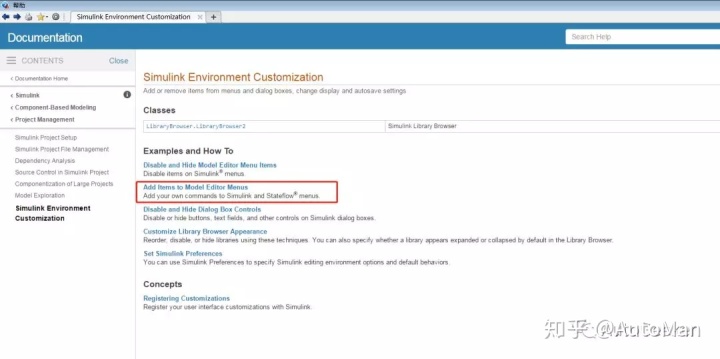

要实现上述功能，需要在MATLAB路径下，新建一个sl_customization函数，相关内容均可以在help中找到。除了添加自定义菜单外，在这个函数里其实还有可以自定义配置很多Simulink环境，有兴趣的可以仔细研究一下。

下面介绍一下使用M脚本如何实现功能：

Step1——使用cm对象的addCustomMenuFcn函数，添加自定义菜单

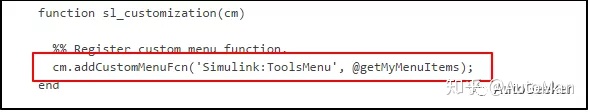

新建m文件，命名为sl_customization,新建函数如下：

贴一个Help中的示例：

上述脚本功能就是在Simulink菜单栏Tool选项下，新添加自定义菜单。其中‘Simulink:ToolsMenu’是特定的字符串，表示Tools菜单对应的标签，要想知道不同的菜单选项对应的是什么标签，那就先要做以下操作

在MATLAB命令行中输入一下内容运行：

cm = sl_customization_manager;

cm.showWidgetIdAsToolTip=true;

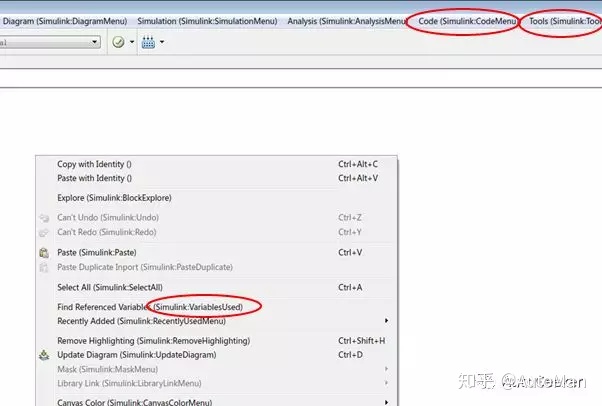

Simulink的界面会变成如下，每个菜单后面都显示了对应的标签，当你不需要显示标签时，命令行输入cm.showWidgetIdAsToolTip=false;即可，当然你也可以在help文档下的Menu Tags列表

我们可以看到原有的Tools菜单对应的标签是‘Simulink：ToolsMenu’

除此之外，如果你想直接自定义一个和Tools并列的菜单，而不是在Tools菜单之下，那对应的标签应当写成‘Simulink：MenuBar’，实现之后的效果就如前面介绍的预览效果。

相应的如果你想在右键菜单选项下新建，那对应的应该是‘Simulink：ContextMenu’。

另外一个 getMyMenuItems 是自定义菜单对应的函数句柄，这个实际可根据自己的命名规则自行命名，往下看Step2中创建对应的函数。

Step2——自定义菜单创建函数

这里我们以文章开头的效果预览为例，新建一个MyTool菜单，该菜单下包含Test1和Test2两个子菜单，其中Test1又包含两个子菜单Test1_1和Test1_2....，

这一步主要是对自定义的主菜单进行创建，指定主菜单名称，相应的子菜单句柄，代码如下：

因为MyTool下有两个子菜单，对于多级菜单需要将其定义成Container Schema Object，使用sl_container_schema进行创建

Container Schema Object中有两个属性必须进行定义

• label属性：指定该菜单的显示名称，这里显示为‘MyTool’
• childrenFcns属性 ：指定子菜单对应的函数句柄

这里MyTool菜单包含多个子菜单，所以使用了Container Schema Object，如果你的MyTool菜单没有子菜单，即点击MyTool菜单选项后就执行相应的功能操作的话，就应当在这里直接使用Action Schema Object，使用sl_action_schema创建，并指定callback属性，childrenFcns属性也就不存在。

可以下面参照Step3中的function schema=AddItem1(callbackInfo)

Step3——自定义菜单创建函数（包含多级子菜单）

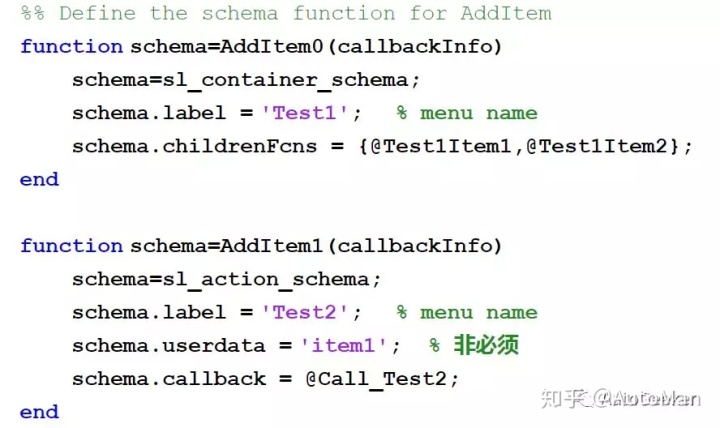

这一步主要是对Step2中的具体的菜单句柄AddItem0和AddItem1进行创建，可以理解为对主菜单下子菜单的创建，示例代码如下：

这里分两种情况，Test1菜单下还有两个子菜单，而Test2已经没有子菜单，点击Test2时即开始执行相应的功能操作

所以AddItem0中对Test1，使用sl_container_schema创建，与Step2中对MyTool的定义类似

• label 属性：指定菜单名称
• childrenFcns 属性：指定子菜单对应的函数句柄；

AddItem1中Test2， 需要Action Schema Object，使用sl_action_schema进行创建，并指定callback属性，即指定其菜单动作对应的回调函数。

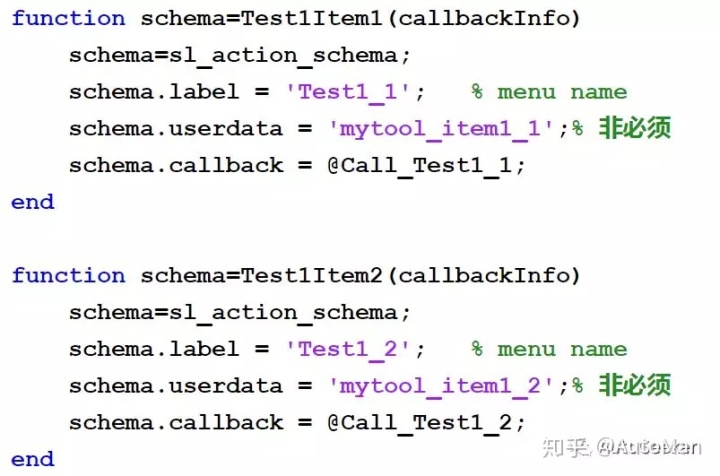

因为上述Test1菜单下又有两个子菜单Test1Item1和Test1Item2，所以还需对这两个函数进行定义，定义方法和function schema=AddItem1(callbackInfo)类似，代码如下：

Step4——Action菜单回调函数

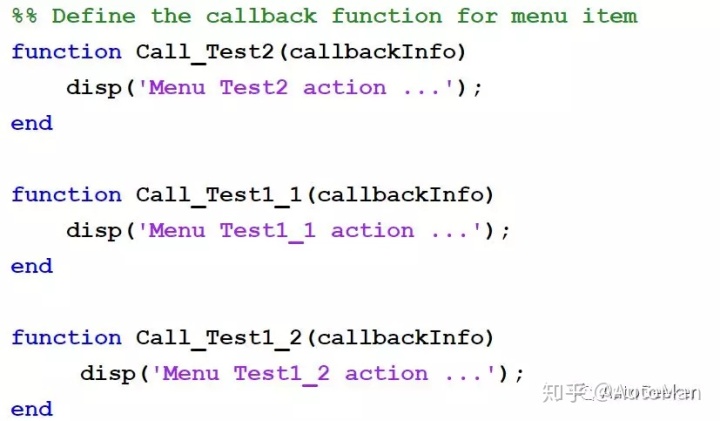

这一步主要是对菜单的Action回调函数进行创建，即具体指定点击菜单后执行什么样动作，示例代码如下：

这里方便演示，每个菜单对应的Action回调函数就写的比较简单，点击不同的菜单分别在命令窗口输出对应的提示符；如果你已经有比较成熟的脚本函数，就可以在Action函数中进行调用。

除了Action菜单 之外，其实还有Toggle菜单， 使用sl_toggle_schema进行创建，这种菜单即在点击该Toggle菜单后，相应的该菜单项显示会变化，比如前面打钩，选项凹陷等等，这里不做介绍。

另外，补充一个：

上述m脚本函数编写好后，保存，并确定已经在MATLAB文件路径下，命令行输入 sl_refresh_customizations

会对Simulink环境进行刷新，待刷新完成后，即可实现自定义菜单的显示；当然你也可以重新启动MATLAB实现刷新。

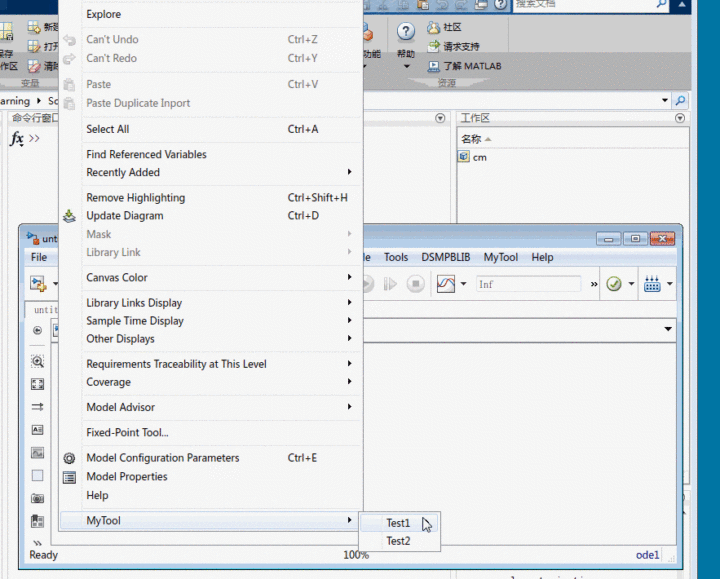

最终实现效果如下：
