概述

1.meshgrid

[X,Y] = meshgrid(x,y)返回2-D网格坐标基于包含在载体中的坐标x和y。X是一个矩阵，其中每行是一个副本x，并且Y是一个矩阵，其中每列是副本y。由坐标表示的网格，X并Y具有length(y)行和length(x)列。

例

[X,Y] = meshgrid(x)与网格大小相同的方格网格坐标返回相同。[X,Y] = meshgrid(x,x)length(x)length(x)

例

[X,Y,Z] = meshgrid(x,y,z)返回的3-D网格坐标由矢量定义的x，y和z。网格所表示X，Y和Z具有尺寸length(y)-by- length(x)-by- length(z)。

例

[X,Y,Z] = meshgrid(x)与之相同，返回三维网格坐标，网格大小为Byby 。[X,Y,Z] = meshgrid(x,x,x)length(x)length(x)length(x)

2.surf 三维曲面图

[X,Y] = meshgrid(-2:.2:2);
Z = X .* exp(-X.^2 - Y.^2);

Then, create a surface plot.

surf(X,Y,Z)

3.mesh 网格图

[X,Y] = meshgrid(-8:.5:8);
R = sqrt(X.^2 + Y.^2) + eps;
Z = sin(R)./R;

figure
mesh(Z)

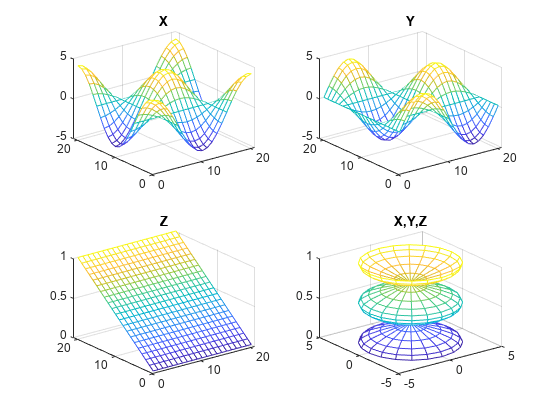

4.subplot 子图

subplot(m,n,p) 将当前图形华为为一个m * n 的格子。 p指定位置为第几个格子。

t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(4*cos(t));
subplot(2,2,1); mesh(X); title('X');
subplot(2,2,2); mesh(Y); title('Y');
subplot(2,2,3); mesh(Z); title('Z');
subplot(2,2,4); mesh(X,Y,Z); title('X,Y,Z');

5.plot3 3D曲线

t = 0:pi/50:10*pi;
st = sin(t);
ct = cos(t);

figure %创建一个新的图形窗口
plot3(st,ct,t)

最后

以上就是多情鸡翅为你收集整理的Matlab-3D画图的全部内容，希望文章能够帮你解决Matlab-3D画图所遇到的程序开发问题。
