MATLAB中figure函数

目录

语法

说明

示例

更改图窗大小

指定图窗标题

同时使用多个图窗

        figure函数作用是创建图窗窗口。

语法

figure
figure(Name,Value)
f = figure(___)
figure(f)
figure(n)

说明

        figure 使用默认属性值创建一个新的图窗窗口。生成的图窗为当前图窗。
        figure(Name,Value) 使用一个或多个名称-值对组参数修改图窗的属性。例如，

        figure('Color','white') 将背景色设置为白色。
        f = figure(___) 返回 Figure 对象。可使用 f 在创建图窗后查询或修改其属性。
        figure(f) 将 f 指定的图窗作为当前图窗，并将其显示在其他所有图窗的上面。

figure(n) 查找 Number 属性等于 n 的图窗，并将其作为当前图窗。如果不存在具有该属性值的图窗，MATLAB® 将创建一个新图窗并将其 Number 属性设置为 n。

示例

更改图窗大小

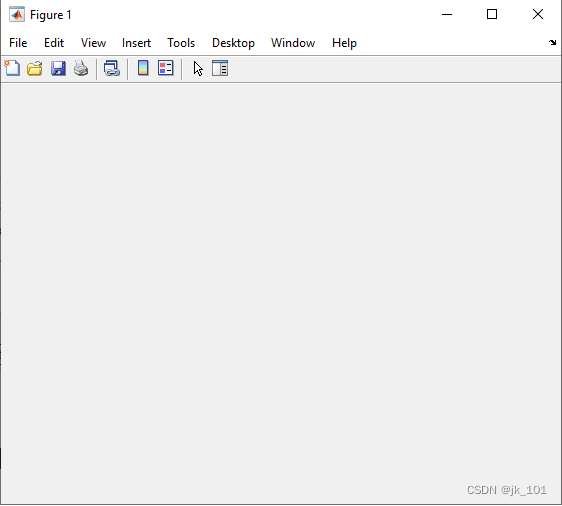

        创建一个默认图窗。

f = figure;

        获取该图窗的位置、宽度和高度。

f.Position


ans =

   680   558   560   420

        这意味着图窗窗口位于主显示器左下角的右侧 680 像素和上方 558 像素处，宽 560 像素，高 420 像素。

        通过调整位置向量的第三个和第四个元素，将图窗宽度和高度减半。

f.Position(3:4) = [280 210];

指定图窗标题

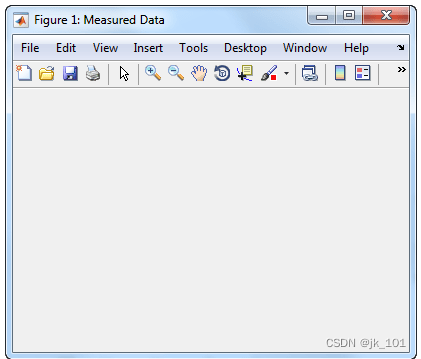

        创建一个图窗并指定 Name 属性。默认情况下，生成的标题包含图窗编号。

figure('Name','Measured Data');

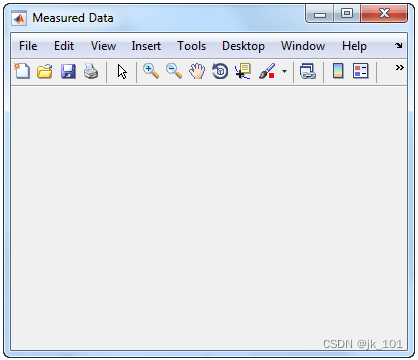

        再次指定 Name 属性，但这次将 NumberTitle 属性设置为 'off'。生成的标题不包含图窗编号。

figure('Name','Measured Data','NumberTitle','off');

同时使用多个图窗

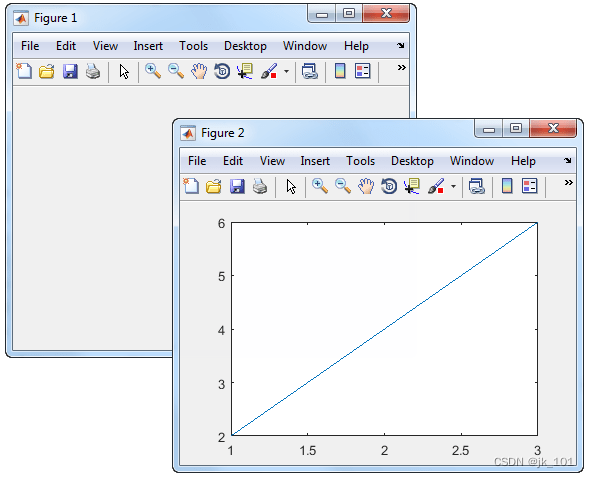

        创建两个图窗，然后创建一个线图。默认情况下，plot 命令的目标为当前图窗。

f1 = figure;
f2 = figure;
plot([1 2 3],[2 4 6]);

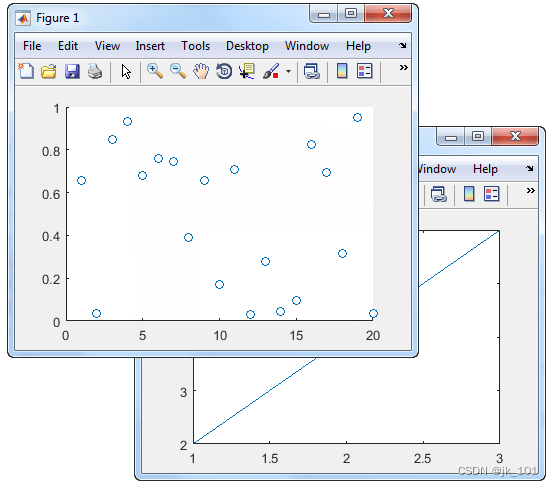

        将当前图窗设置为 f1，使其成为下一个绘图的目标。然后创建一个散点图。

figure(f1);
scatter((1:20),rand(1,20));

当前图窗
        当前图窗是图形命令（如 axes 和 colormap）的目标。通常情况下，它是最后创建的或最后用鼠标点击的图窗。gcf 命令返回当前图窗。

提示

• 使用图形根对象为其他类型的对象设置根级别的默认值。例如，将以后所有图窗的默认颜色图设置为 summer 颜色图。

  set(groot,'DefaultFigureColormap',summer)

  要将属性恢复为其原始 MATLAB 默认值，请使用 'remove' 关键字。

set(groot,'DefaultFigureColormap','remove')
