Matlab/Simulink 自动代码生成 基于模型设计学习教程（15）---- 如何生成MDK工程文件

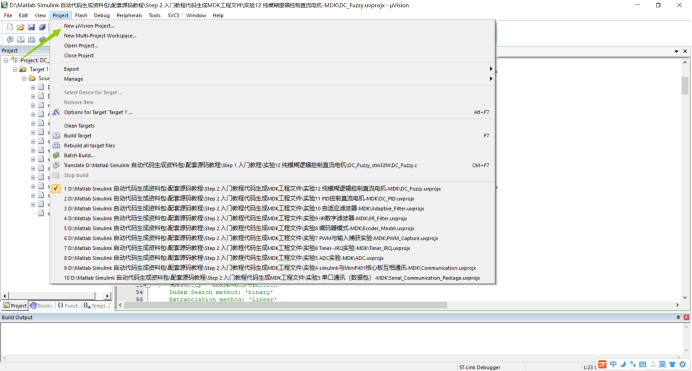

首先打开MDK软件，我的软件版本是Keil uVision5，点击打开软件，建立新的工程文件

把新的工程建立在Step2中的闪烁灯文件里，如下所示，并点击保存

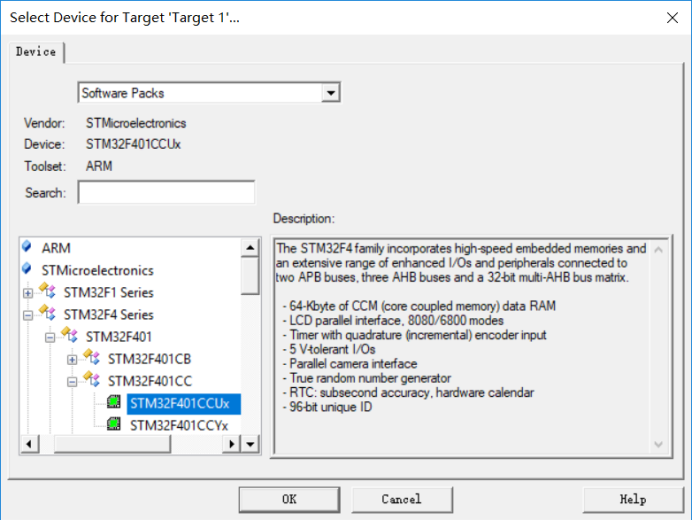

保存后，会跳出以下界面，选择对应我们开发板芯片的型号，然后点击OK

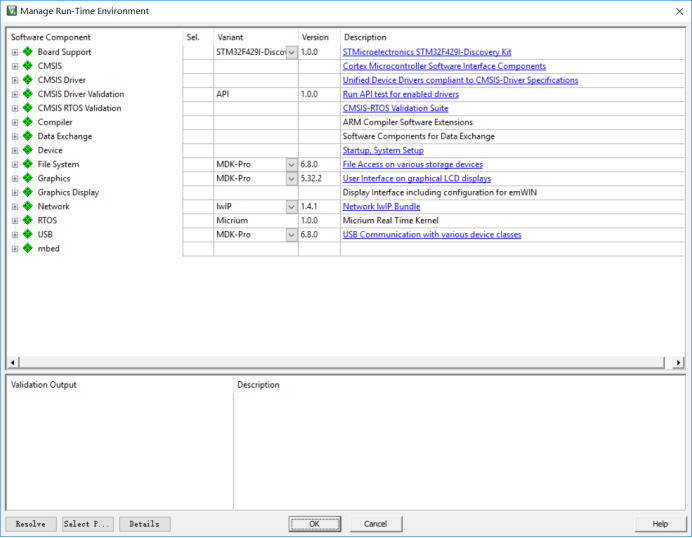

再点击OK

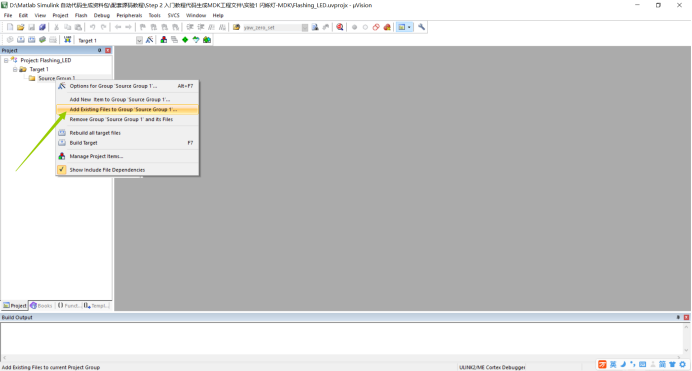

接下来我们把Matlab/Sinmulink生成的c文件跟h文件，添加到我们的工程中

在Step1的实验1闪烁灯实验中的LED_STM32F4文件夹，选中里面所有c文件，然后点击Add按钮，

添加完c文件，我们还有添加工程的启动文件---s文件。首先我们把文件类型切换成包.s后缀的，然后找到s文件，点击Add，然后点击Close关闭窗口

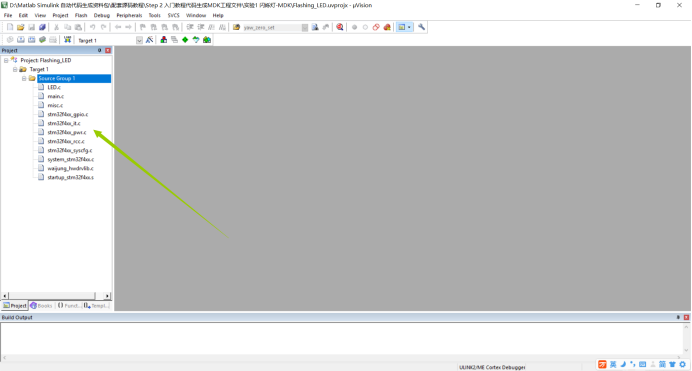

我们就可以看到刚刚所添加的文件全部都在工程里面

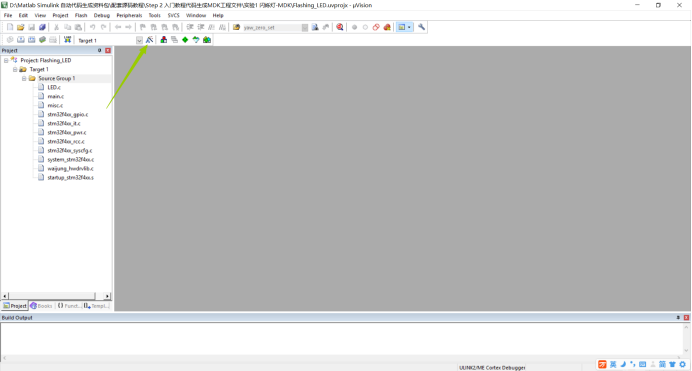

接下来添加h文件所包含的路径，点击箭头所示的按键

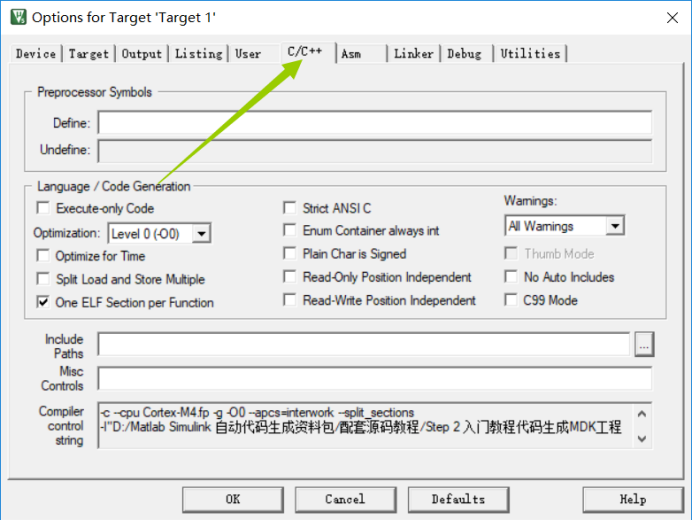

点击前头所示的C/C++按键

然后点击前头所示的按键

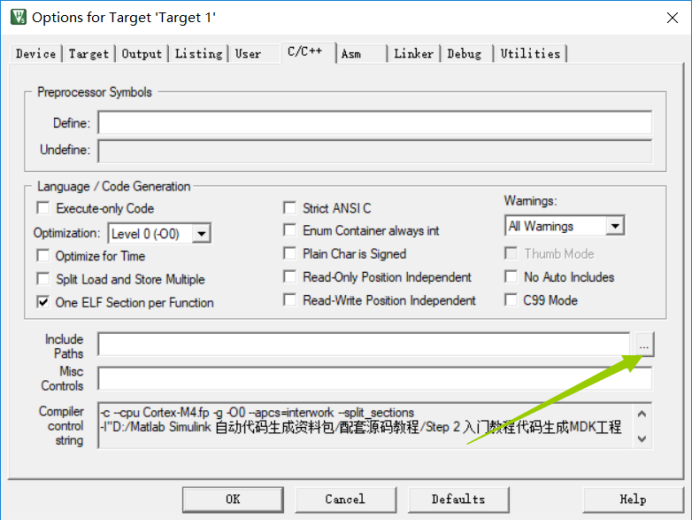

点击箭头所示的按键，添加新的包含路径

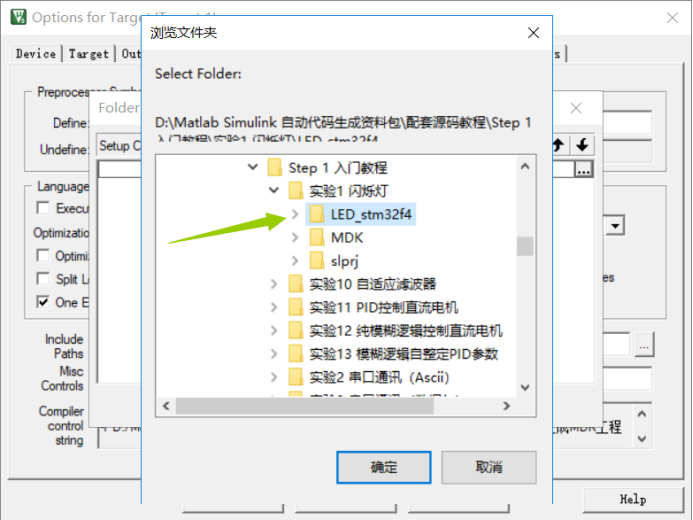

点击箭头所示的按键，选择包含的路径-----Steo1 入门教程-实验1 闪烁灯-LED_STM32F4

点击确定，到目前为止，一个MDK工程所需要的所有文件都已经全部添加完成了，我们来编译一下是否有报错

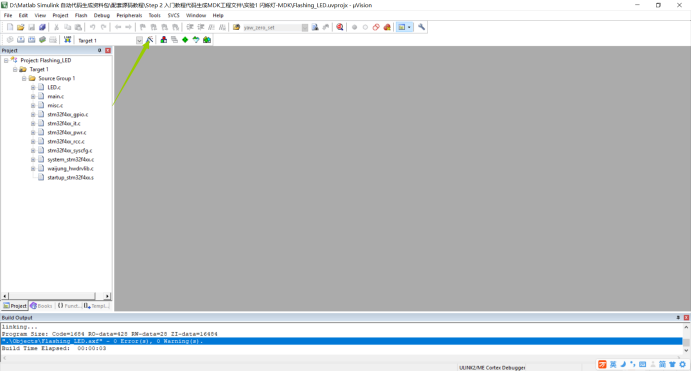

我们可以看到，点击编译后，".ObjectsFlashing_LED.axf" - 0 Error(s), 0 Warning(s).，说明工程完全没有问题，接下来我们烧写到我们的板子当中去，看看运行起来是否正确。由于我们提供的STlink下载器，所以我们首先配置一下下载器

点击箭头所示的按键

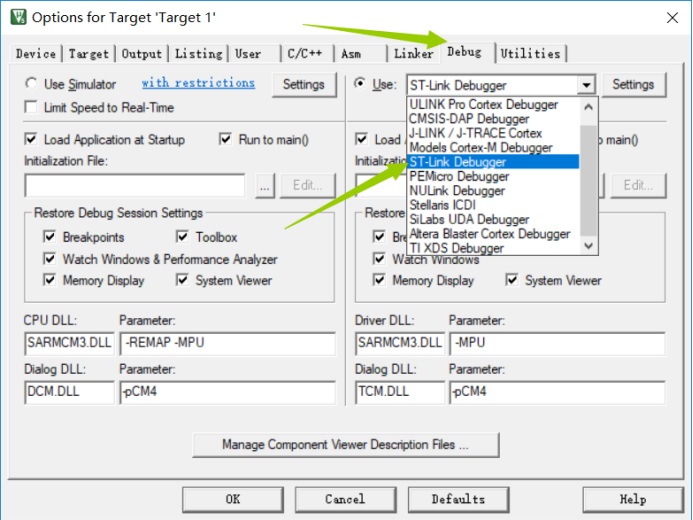

点击Debug按键，选中STlink下载器

再点击Setting按键

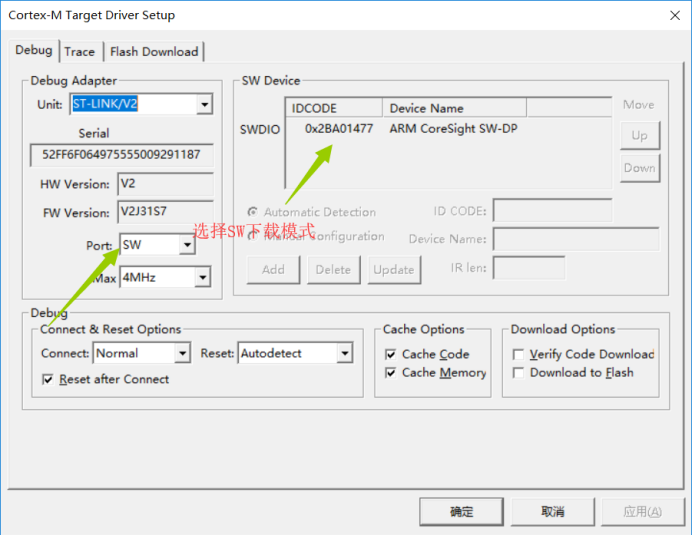

选择SW下载模式，SWDIO检测出来，说明软件已经检测到了芯片，然后点击确定

我们还要设置一下，烧录完程序后，芯片Reset and Run

点击箭头所示的按钮，再点击Setting

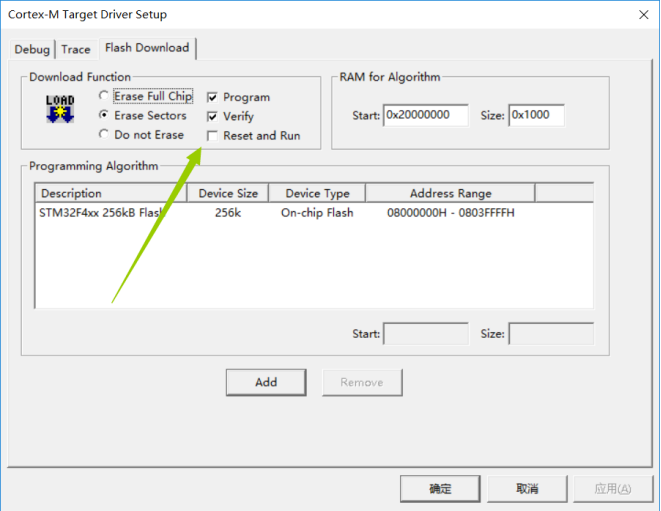

把箭头所示的位置勾上

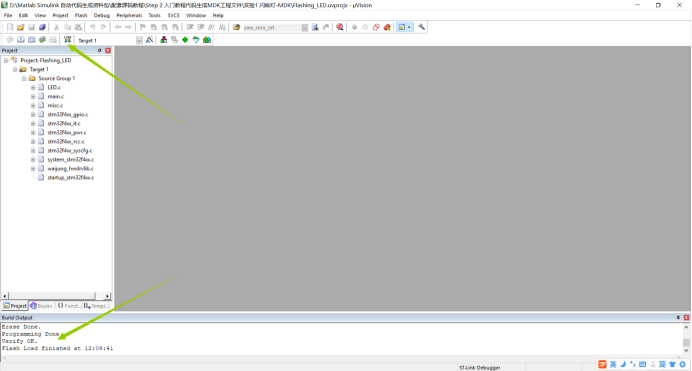

接下来我们烧录程序看一下，代码的运行情况，点击箭头所示的烧录按键，我们可以看到烧录成功的提示，并看到上面的蓝灯闪烁起来，说明代码运行正常

       其他实验的代码生成MDK工程文件相类似，我们可以查看一下对应的c文件，Matlab/Simulink生成的代码的可读性还是很高的，下一步Step3 将会跟大家讲述，生成代码的数据管理，这会让代码的可读性更高，也更加方便我们直接修改数据。

本节所需的全部文件代码如下，请自行下载：

链接：https://pan.baidu.com/s/10C9xdvA-wAwmDGp5ifVVpg
提取码：iqw1

如有疑问请留言
