1状态机概念简述

状态机，又称自动机，通常指有限状态机（FSM，Finite State Machine），按其输出特性可分为Moore状态机和Mealy状态机：

Moore状态机：输出只和状态有关而与输入无关
Mealy状态机：输出不仅和状态有关，而且和输入有关系

FSM由一定数目的状态和相互之间的转移构成，在任何时候只能处于给定数目状态中的一个。它以一种事件驱动的方式工作，当接收到一个事件时，状态机产生一个输出，同时也可能伴随着状态的转移。

FSM构成四要素：

状态是对象的生命周期中满足某种条件、执行某些动作或等待某些事件发生的一个阶段，能持续一段时间。状态应集中描述主干，详细细节放在动作中完成。
转移是从一个状态节点(源状态)到另一个状态节点(目标状态)的移动，发生状态转移时，对象会相应地执行某些动作。
事件用于触发状态转移。
动作是对象在状态发生转移时（而非某一状态下）所作的一系列处理操作。

2 UML状态图

FSM使用状态图（Statechart Diagram） 来表示，该状态图可以使用UML(Unified Modeling Language，统一建模语言) 进行描述。UML是面向对象设计的建模工具，独立于任何具体程序设计语言。UML状态图是Harel状态图面向对象的表示方式，Harel状态图是对传统状态图的扩展，扩展的内容包括层次、并发和通信。

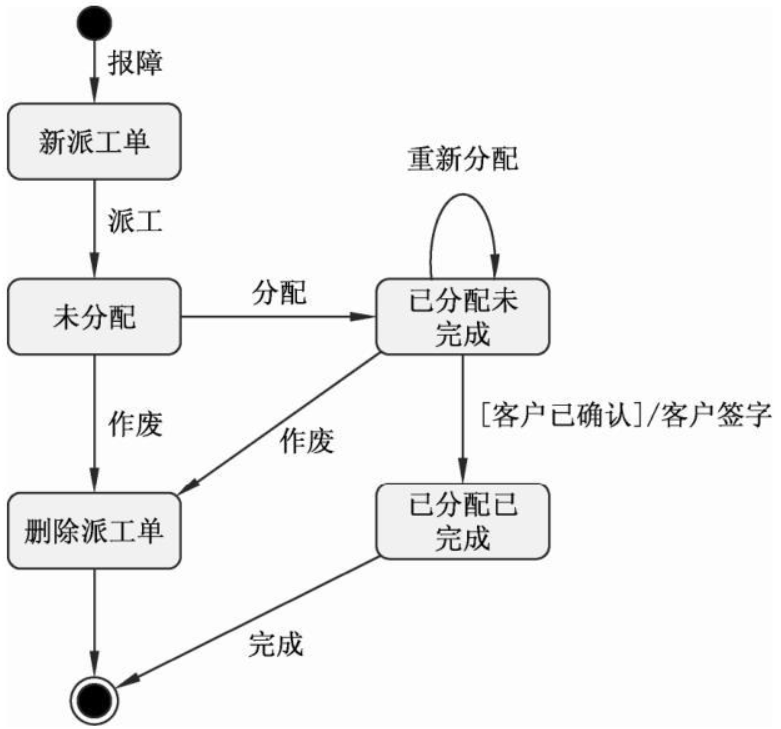

在UML状态图中，状态由环绕着状态文本的圆角矩形表示，用一条有向线表示状态的转移，线上的文字代表的是状态的转移条件。
在这里插入图片描述

状态图还包含开始状态和结束状态。
●开始状态：由一个实心圆圈表示。有且只有一个开始状态。
●终止状态：由一个牛眼符号表示。终止状态是可选的，对象可以有多个终止状态。
在这里插入图片描述
状态转换的完整语法格式为：
事件（参数列表）[警戒条件]/动作^目标.发送事件（参数）

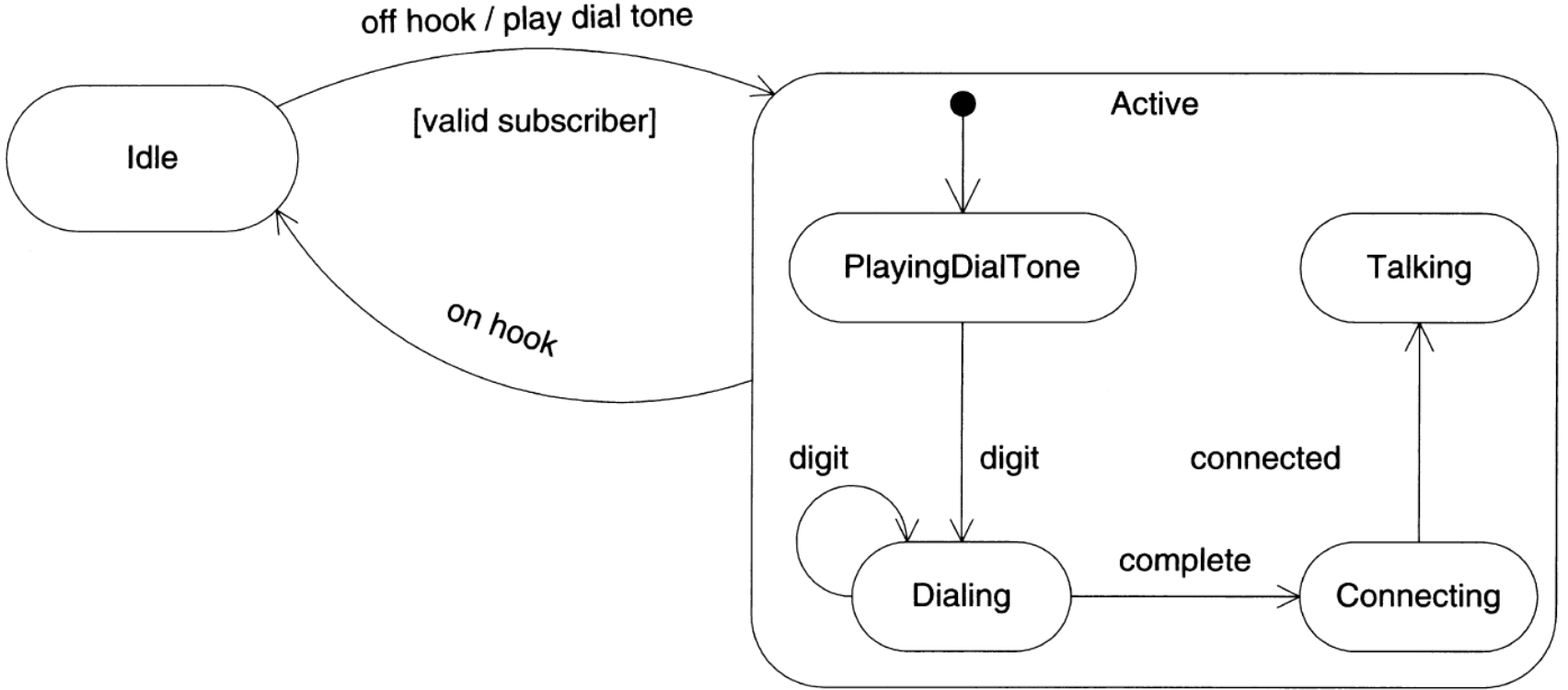

一个状态允许嵌套，子状态被嵌套地放入父状态的框图里，并继承其父状态的所有转换。
在这里插入图片描述

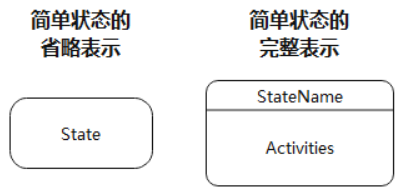

上述状态采用了省略表示，若动作较多，则可采用状态的完整表示。

图中activities活动由一系列动作组成。
状态的入口动作用“entry/动作”表示，出口动作用“exit/动作”表示。

3状态机编程

Switch状态机
此处用C语言表示了状态机的一个状态。

cur_state=nex_state;
switch(cur_state)
{
    case s0://s0状态
    {
           if(event0)
           {
                    //如果发生event0，则执行相关操作，执行完后，不需要切换状态
                    nex_state=s0;//切换状态为自身，可省略该行
            }
           else if(event1)
           {
                 //如果发生event1，则执行相关操作，执行完成后，切换状态
                     nex_state=s1;//切换状态
             }
           else if(event2)
          {
              //如果发生event2，则执行相关操作，执行完成之后，切换状态
                  nex_state=s2;
           }
                  break;
     }

4顺序功能图SFC简述

顺序功能图（ Sequential Function Chart，SFC）是专用于工业控制领域的状态机建模语言，隶属于标准工业控制编程语言IEC61131-3。SFC实质为一种图形表示方法，可以直接输入PLC来执行控制动作。

SFC的具体实现与状态转移图略有不同，这里指出差异和新增之处，一些不重要的概念将不会讲解。

状态类型
在这里状态被细分为初始状态、工作状态和与状态对应的动作。
●初始状态：初始状态是功能图的运行起点，其图形符号为双线矩形图框，一个功能图至少要有一个初始状态；初始状态的意义在于同于执行流程的相互分离，以及防止双重启动。
●工作状态：控制系统正常运行时的状态；
●与状态对应的动作：这里要注意动作与状态对应，而非与转移对应；
功能图类型
功能图类型被分为单流程、选择分支流程、并行分支流程、跳转和循环。

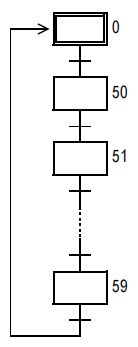

1）单流程：每个状态仅连接一个转移，每个转移仅连接一个状态；
2）选择分支流程：有三种选择分支流程表示方法，用于决定分支执行顺序：
●按从左到右的固定顺序来计算和判断转移条件；
●由用户定义转移执行的优先级，并将表示优先级的数字写在分支旁边；
●由用户定义相互排斥的转移条件，保证每次只有一个分支可以发生状态转移；

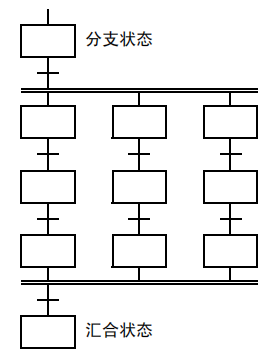

3）并行分支流程：一个顺序状态控制流可以分为多个同时被激活的并行分支；当多个并行分支的结果相同时，则可以进行分支的合并。并行分支使用双水平线表示。
在这里插入图片描述

4）跳转和循环：可以通过设定状态转移条件来决定流程的跳转和循环。
直接转移到下方的状态以及转移到流程外的状态，称为跳转；
在这里插入图片描述

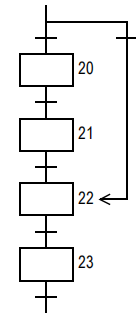

转移到上方的状态称为循环；

5步进梯形图

一些低端PLC仅仅支持梯形图语言而不支持SFC，为了能够实现动作时序控制，为梯形图增加了新的语言元素，称之为步进梯形图。

在步进梯形图中，用步（STEP） 来表示状态，其规则同SFC一致，只是采用了便于编程的LD梯形图形式，因此支持同继电器梯形图的混合编程（使用RET指令作为分界）。在步进梯形图程序中，将状态S视作1个控制工序，在其中对输入条件和输出控制的顺序进行编程。由于工序推进时，前工序就转为不动作，所以可以按各工序的简单的顺序来控制机械。
在这里插入图片描述

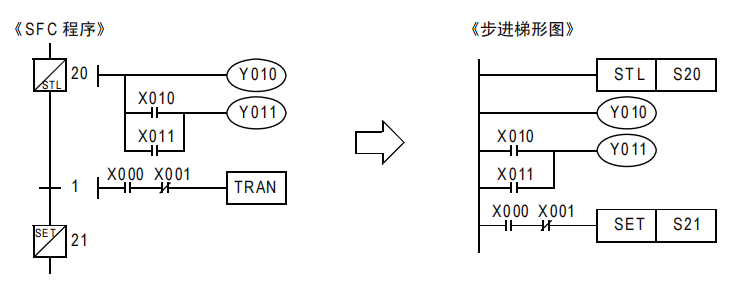

以三菱FX3U的步进梯形图编程为例，一个状态的规范结构如下（可以作为状态机编程的标准参考）：

$S^n=begin{cases} STL~~~S^n~~~启动状态S^n\ action~~~与状态对应的动作\ condition~rightarrow~SET S^{n+1}~~~状态转移条件，条件满足时执行S^{n+1}，S^n自动复位\ RET~~~结束状态S^n end{cases}$

注意STL、SET和RET属于专用指令，而action和condition则指代相应程序段，相关含义已在结构中注释。

此外初始状态的启动编程方法为：

$M8002~~~SET~~~S^o$

M8002为初始化脉冲，仅在上电的一个周期ON。

状态执行的时序图见下：
在这里插入图片描述
分为ON执行 $\to$ OFF执行 $\to$ 不执行，共3个阶段。

ON执行：执行与状态对应的动作
OFF执行：满足转移条件时，次态 $S^{n+1}$ ON，此时现态 $S^n$ 仍未断开，即在此时有两个状态同时为ON
不执行：OFF执行后的下一个运算周期，不再执行 $S^n$ 的相应状态

当进入下一状态时，上一状态的驱动输出除被设定为强制输出的软元件外全部自动复位，因此在步进梯形图中，支持多线圈输出和定时器的重复调用，但由于状态执行时序的关系，不允许出现在相连程序步。

6基于模型的设计

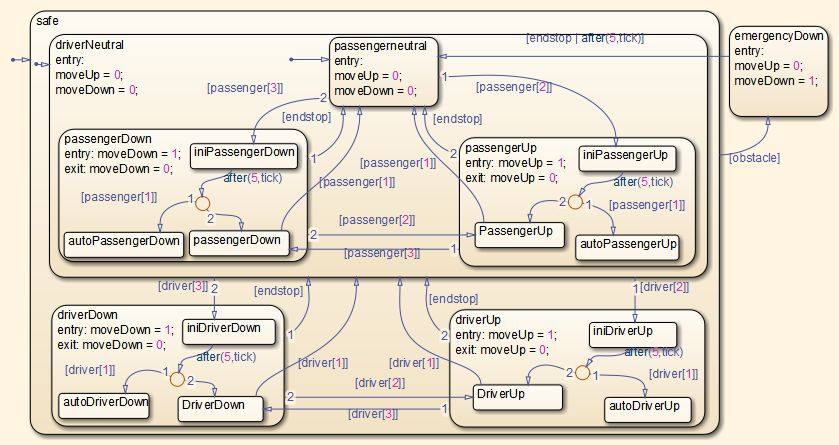

基于模型的设计（Model Based Design, MBD）是一种形式化的软件开发方法。用户可以使用状态机建模软件如stateflow创建状态机模型，然后利用代码生成工具如Simulink PLC Coder自动生成符合 IEC61131-3 编程标准的 ST 语言代码。
MBD的优势在于，用户可将精力集中在算法开发、逻辑控制的研究与模型的建立上，而无需进行人为的编程实现；用户无需关心生成的代码结果，执行出错时，只需要重新修正模型即可，只要模型正确，则执行结果必定正确。
然而很可惜，在PLC领域这项技术还没有在国内普及，相关论文数量也不多，只能长个见识罢了。
在这里插入图片描述
