1 Model Advisor简介
Model Advisor是Simulink自带的模型静态检查工具。Model Advisor可以根据预先设定好的检查规则，对Simulink模型进行检查，可检查对象包括模块&信号线配置参数、数据类型、数据字典等。汽车行业相关的一些检查规范包括MAAB,JMAAB等。

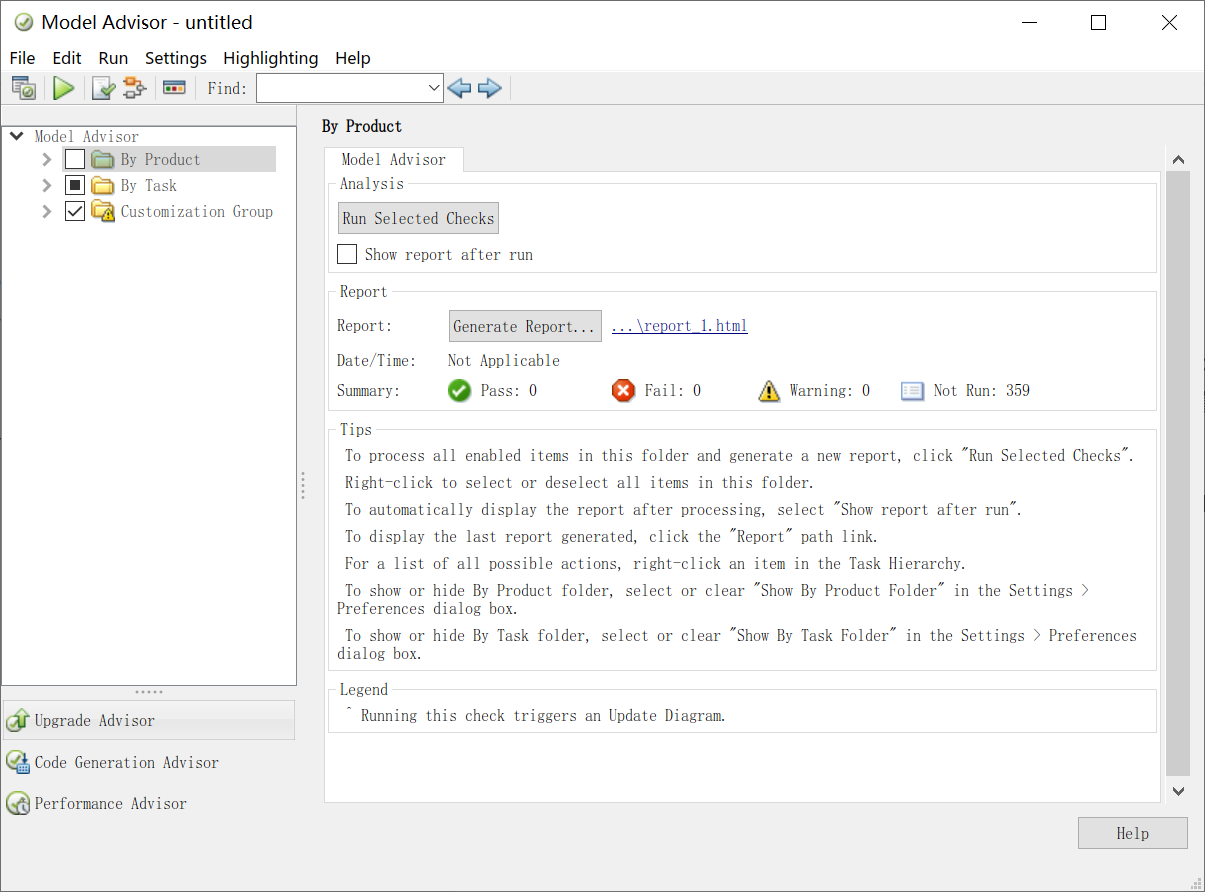

在Simulink环境下，点击Analysis——Model Advisor——Model Advisor，然后选择子系统或者整个模型，即可进入Model Advisor界面。

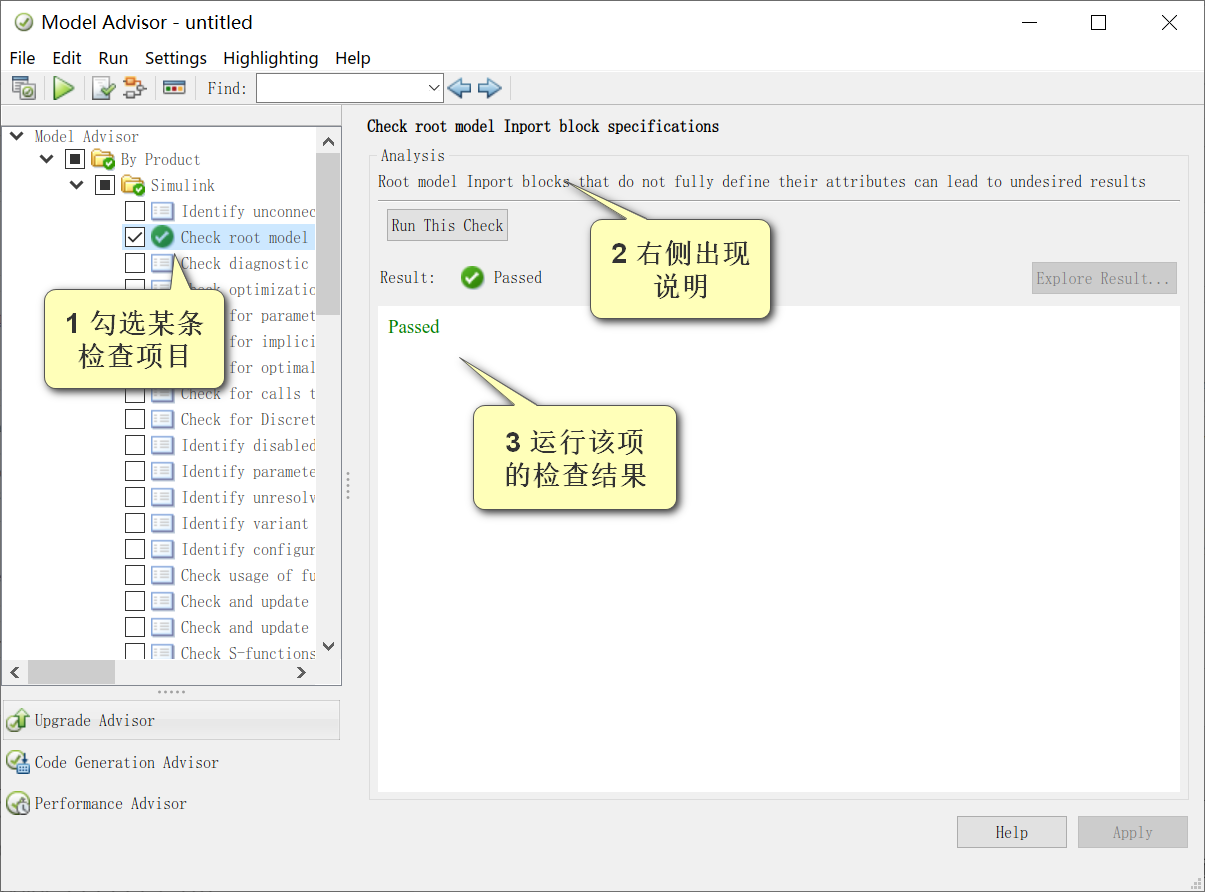

选中左侧浏览器的检查项目，右侧就会切换为相应的介绍以及检查按钮。也可以同时选择多条检查项目进行检查。点击Run This Check后会显示检查结果。
2 自定义Model Advisor检查规则
团队在开发模型的过程中，会逐渐积累经验，形成一套适用于自己项目的开发标准。通过Matlab编程，可以将这些标准融入Model Advisor中，形成一套自定义的检查规则。本文以Gain模块的输出类型为例，说明自定义Model Advisor检查规则的方法。
2.1 需求目标

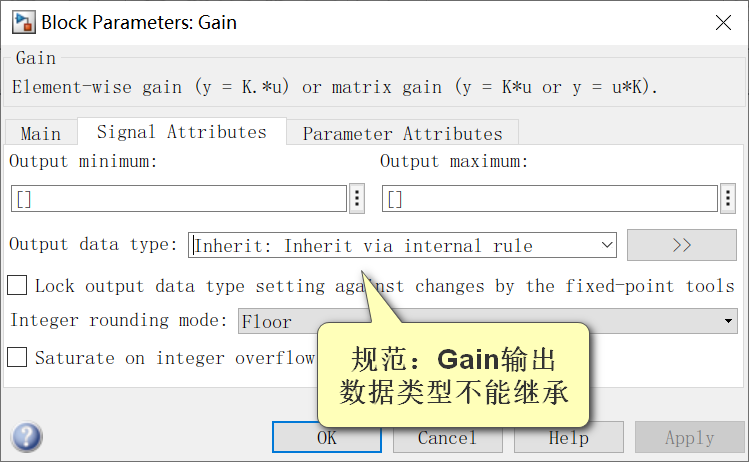

假设现在要做一个检查规范：所有gain模块的输出数据类型必须指定明确的类型，而不能继承。相关配置在Gain模块中的Block Parameters中。

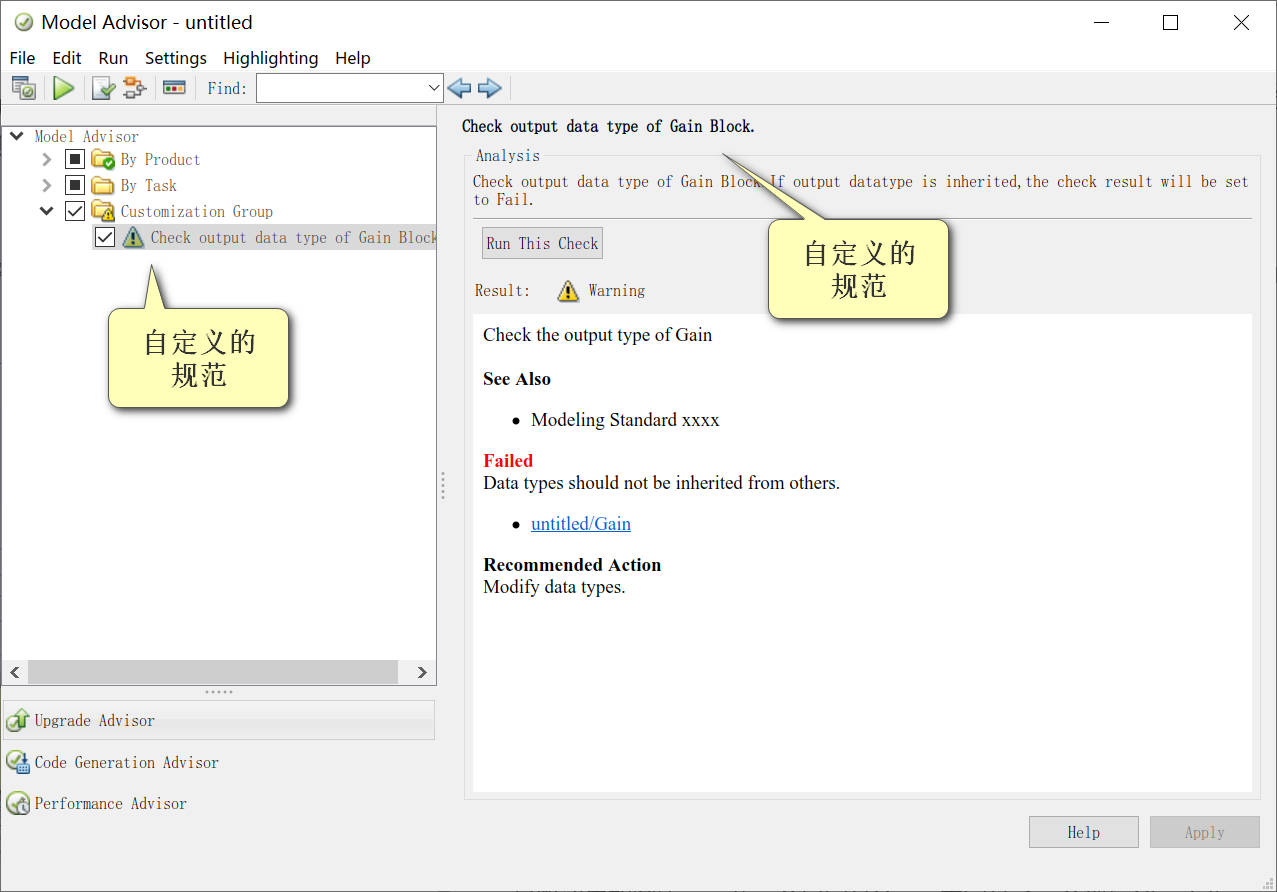

最终效果如图所示，在一个自定义Group中定义了一个规范Check the output type of Gain，点击其中的Run This Check后，就能将不符合规范的Gain模块路径显示出来。
2.2 脚本代码及含义解释
首先，在Matlab的当前路径或搜索路径下建立m文件sl_customization.m，写入以下源代码并保存。
function sl_customization(cm)
cm.addModelAdvisorCheckFcn(@defineModelAdvisorChecks);%添加自定义检查项
cm.addModelAdvisorTaskAdvisorFcn(@defineModelAdvisorTasks);%添加自定义任务（用于封装检查项）
end
function defineModelAdvisorTasks
%获取ModelAdvisor的Root对象用于注册
mdladvRoot = ModelAdvisor.Root;
%创建ModelAdvisor的Group对象
MAG = ModelAdvisor.Group('com.mathworks.sample.GroupSample1');
MAG.DisplayName = 'Customization Group';
MAG.Description = 'Group of Customization Checks';
%创建ModelAdvisor的Task对象
MAT = ModelAdvisor.Task('com.mathworks.sample.TaskSample1');
MAT.DisplayName = 'Check output data type of Gain Block.';
MAT.setCheck('CheckSample1'); %这里指定了该Task包含的Check ID，与后面的defineModelAdvisorChecks函数对应
mdladvRoot.register(MAT);
MAG.addTask(MAT);
%发布Group对象
mdladvRoot.publish(MAG);
end
function defineModelAdvisorChecks
%获取ModelAdvisor的Root对象用于注册
mdladvRoot = ModelAdvisor.Root;
%创建ModelAdvisor的Check对象
rec = ModelAdvisor.Check('CheckSample1');%声明自定义检查项，括号内为CheckID,必须唯一且固定，之后用于查找该检查项
rec.Title = 'Check output data type of Gain Block.';%检查项的显示标题
rec.TitleTips = 'Check output data type of Gain Block.If output datatype is inherited,the check result will be set to Fail.';%检查项的辅助标题
rec.setCallbackFcn(@CheckGainCallback,'None','StyleOne');%检查项的执行函数，CheckGainCallback是后面定义的函数
%发布Check对象
mdladvRoot.publish(rec,'Demo');
end
function ResultDescription = CheckGainCallback(system) %检查项的执行函数
mdladvObj = Simulink.ModelAdvisor.getModelAdvisor(system);
%初始化检查状态为true
ResultStatus = true;
ResultDescription = {};
mdladvObj.setCheckResultStatus(ResultStatus);
%创建ModelAdvisor的FormatTemplate对象，该对象为检查结果模板
ft = ModelAdvisor.FormatTemplate('ListTemplate');
checkDescStr = 'Check the output type of Gain';
setCheckText(ft,checkDescStr);
%参考信息
docLinksFunction{1} = {'Modeling Standard xxxx'};
setRefLink(ft,docLinksFunction);
setSubBar(ft,false);
%检查方法定义，ErrorBlockCell存储所有未通过检查的模块的路径（重要）
BlockCell = find_system(system,'BlockType','Gain');%搜索出所有Gain模块
ErrorBlockCell = {};
for index = 1:length(BlockCell)
Block = BlockCell{index};
OutDataType = get_param(Block,'OutDataTypeStr');
if contains(OutDataType,'Inherit')%判断OutDataTypeStr是否是Inherit，是则加入ErrorBlockCell
ErrorBlockCell{end+1} = Block;
end
end
%检查结果显示
if isempty(ErrorBlockCell) %ErrorBlockCell为空则说明全部通过检查
setSubResultStatus(ft,'Pass');
setSubResultStatusText(ft,'All of output data types are correct.');
ResultStatus = true;
else
setSubResultStatus(ft,'Fail');
setSubResultStatusText(ft,'Data types should not be inherited from others.');
setRecAction(ft,'Modify data types.');
setListObj(ft,ErrorBlockCell);%列出所有Gain路径
ResultStatus = false;
end
ResultDescription{end+1} = ft;
mdladvObj.setCheckResultStatus(ResultStatus);
mdladvObj.setCheckErrorSeverity(1);
end
脚本中包含了4个函数。
sl_customization函数
第一个函数sl_customization与脚本名称对应，是Simulink的自定义函数。用户可以通过该函数自定义一些Simulink的功能。该函数下分别调用了addModelAdvisorCheckFcn和addModelAdvisorTaskAdvisorFcn函数。
function sl_customization(cm)
cm.addModelAdvisorCheckFcn(@defineModelAdvisorChecks);%添加自定义检查项
cm.addModelAdvisorTaskAdvisorFcn(@defineModelAdvisorTasks);%添加自定义任务（用于封装检查项）
end
addModelAdvisorCheckFcn函数用于添加Model Advisor检查函数，他的第一个参数为检查的回调函数defineModelAdvisorChecks，这个回调函数会在后面定义。
defineModelAdvisorTasks函数用于添加Model Advisor任务函数，他的第一个参数为任务的回调函数defineModelAdvisorTasks，这个回调函数也会在后面定义。
defineModelAdvisorTasks回调函数
该函数为任务函数，用于定义Model中的Group和Task。
1.首先获取ModelAdvisor的Root对象用于注册。
%获取ModelAdvisor的Root对象用于注册
mdladvRoot = ModelAdvisor.Root;
2.在函数中定义Group。Group可以理解为装有检查规范的文件夹。
%创建ModelAdvisor的Group对象
MAG = ModelAdvisor.Group('com.mathworks.sample.GroupSample1');
MAG.DisplayName = 'Customization Group';
MAG.Description = 'Group of Customization Checks';

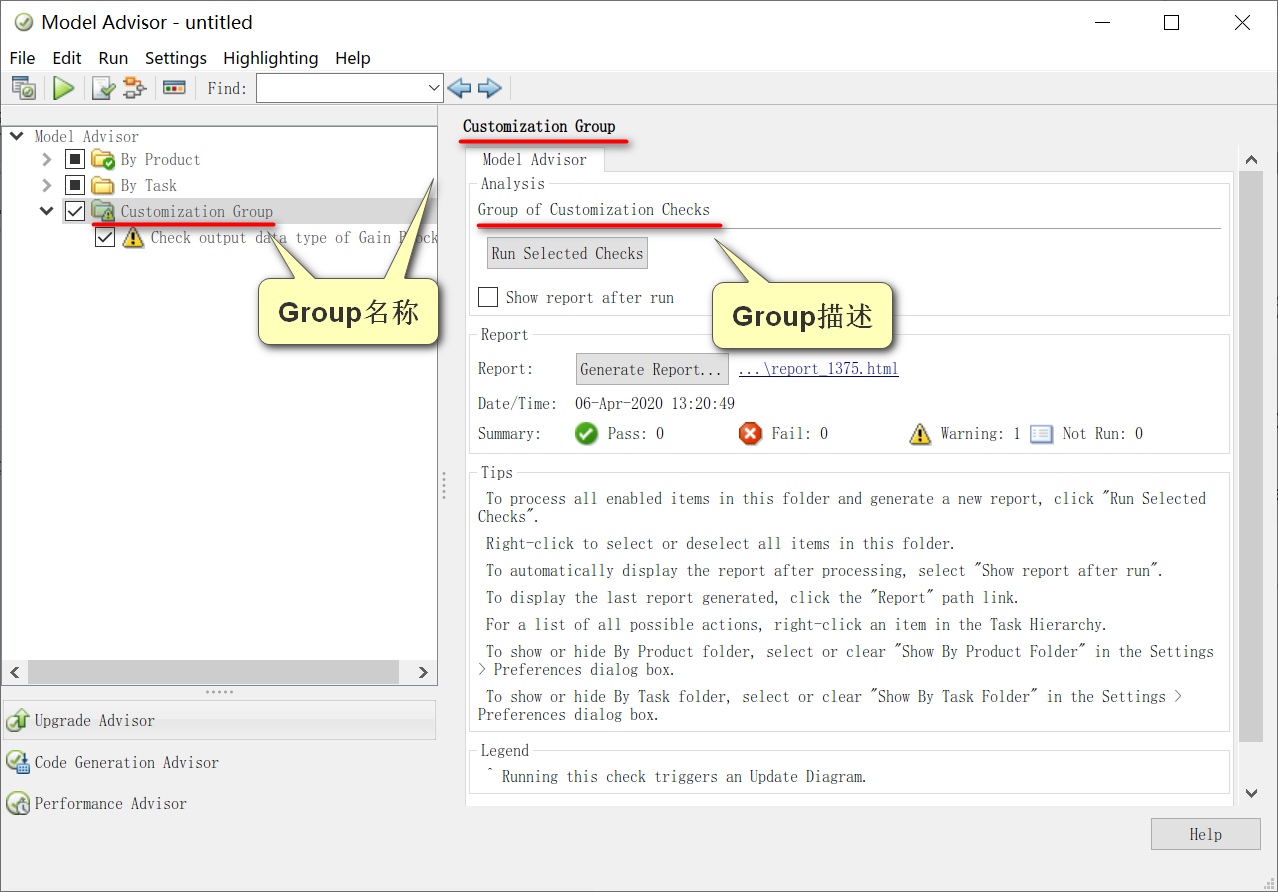

Group的名字为Customization Group，描述为Group of Customization Checks。最后会生成到Model Advisor界面中。
3.创建ModelAdvisor的Task对象。Task对象代表每一条检查任务。
%创建ModelAdvisor的Task对象
MAT = ModelAdvisor.Task('com.mathworks.sample.TaskSample1');
MAT.DisplayName = 'Check output data type of Gain Block.';
MAT.setCheck('CheckSample1'); %这里指定了该Task包含的Check ID，与后面的defineModelAdvisorChecks函数对应
mdladvRoot.register(MAT);
MAG.addTask(MAT);
其中，定义了Task ID号，显示名称以及其包含的Check ID。Check ID会在后面的Check函数中定义。最后将Task对象添加到各个定义的Group中。
4.发布Group对象。
%发布Group对象
mdladvRoot.publish(MAG);
defineModelAdvisorChecks回调函数
该函数为检查函数，用于定义Model Advisor中的检查项。这里只是定义该检查项在Model Advisor中的显示，而不具备检查执行的功能。执行的功能会在该函数内再调用第四个回调函数。
1.获取ModelAdvisor的Root对象用于注册。
%获取ModelAdvisor的Root对象用于注册
mdladvRoot = ModelAdvisor.Root;
2.创建ModelAdvisor的Check对象
%创建ModelAdvisor的Check对象
rec = ModelAdvisor.Check('CheckSample1');%声明自定义检查项，括号内为CheckID,必须唯一且固定，之后用于查找该检查项
rec.Title = 'Check output data type of Gain Block.';%检查项的显示标题
rec.TitleTips = 'Check output data type of Gain Block.If output datatype is inherited,the check result will be set to Fail.';%检查项的辅助标题
rec.setCallbackFcn(@CheckGainCallback,'None','StyleOne');%检查项的执行函数，CheckGainCallback是后面定义的函数

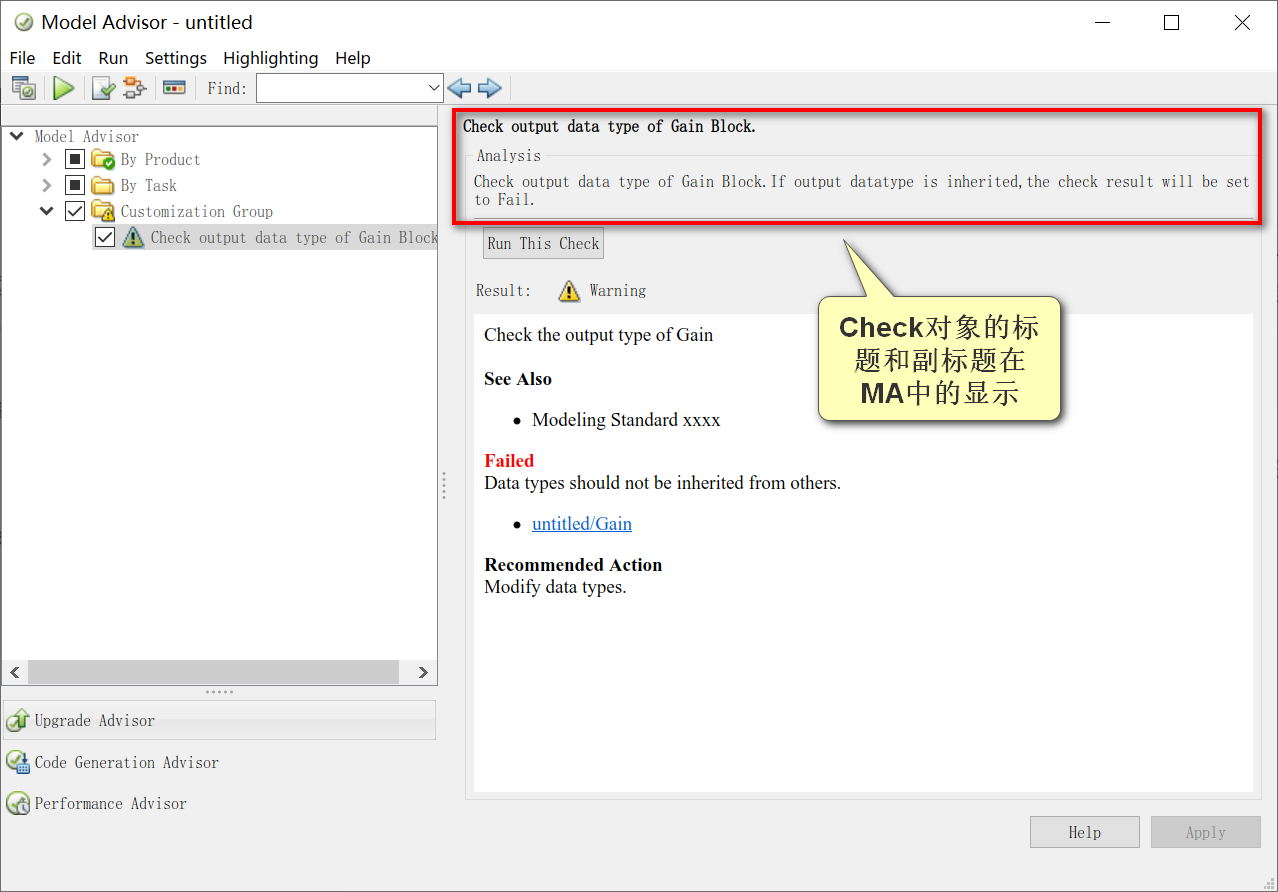

这一步中会创建Check对象的ID号，这个ID必须和上文中Task的ID对应起来。然后会定义其显示标题和副标题。最后设置回调函数，这里调用的回调函数CheckGainCallback才是真正执行检查的函数。
3.发布Check对象
%发布Check对象
mdladvRoot.publish(rec,'Demo');
4 CheckGainCallback回调函数
CheckGainCallback回调函数是具备检查功能的执行函数，它会输出检查结果是否通过，以及哪些地方不通过。
1.定义一个变量ResultStatus用于存放检查结果，初始化为true。
%初始化检查状态为true
ResultStatus = true;
ResultDescription = {};
mdladvObj.setCheckResultStatus(ResultStatus);
2.创建ModelAdvisor的FormatTemplate对象，该对象为检查结果模板
%创建ModelAdvisor的FormatTemplate对象，该对象为检查结果模板
ft = ModelAdvisor.FormatTemplate('ListTemplate');
checkDescStr = 'Check the output type of Gain';
setCheckText(ft,checkDescStr);
%参考信息
docLinksFunction{1} = {'Modeling Standard xxxx'};
setRefLink(ft,docLinksFunction);
setSubBar(ft,false);
检查结果模板中定义了检查描述，参考信息等。在后面的检查脚本完成后还会对其增加新的属性描述。
3.检查方法定义。
%检查方法定义，ErrorBlockCell存储所有未通过检查的模块的路径（重要）
BlockCell = find_system(system,'BlockType','Gain');%搜索出所有Gain模块
ErrorBlockCell = {};
for index = 1:length(BlockCell)
Block = BlockCell{index};
OutDataType = get_param(Block,'OutDataTypeStr');
if contains(OutDataType,'Inherit')%判断OutDataTypeStr是否是Inherit，是则加入ErrorBlockCell
ErrorBlockCell{end+1} = Block;
end
end
这一部分是整个检查的功能核心，它对Simulink模块进行搜索并判断输出类型。完成后，将不符合规范的类型放入ErrorBlockCell中。
这一部分会用到许多通过Matlab脚本获取Simulink模型信息的方法，详见我之前的几篇博客：
Matlab技巧（二） 通过脚本获取/修改Simulink模块参数
Matlab技巧（三） 通过脚本获取/修改Simulink信号线参数
Matlab技巧（四） 通过脚本创建/修改Simulink数据字典
Matlab技巧（五） 通过脚本获取/修改Stateflow参数
3.检查结果显示。
%检查结果显示
if isempty(ErrorBlockCell) %ErrorBlockCell为空则说明全部通过检查
setSubResultStatus(ft,'Pass');
setSubResultStatusText(ft,'All of output data types are correct.');
ResultStatus = true;
else
setSubResultStatus(ft,'Fail');
setSubResultStatusText(ft,'Data types should not be inherited from others.');
setRecAction(ft,'Modify data types.');
setListObj(ft,ErrorBlockCell);%列出所有Gain路径
ResultStatus = false;
end
ResultDescription{end+1} = ft;
mdladvObj.setCheckResultStatus(ResultStatus);
mdladvObj.setCheckErrorSeverity(1);

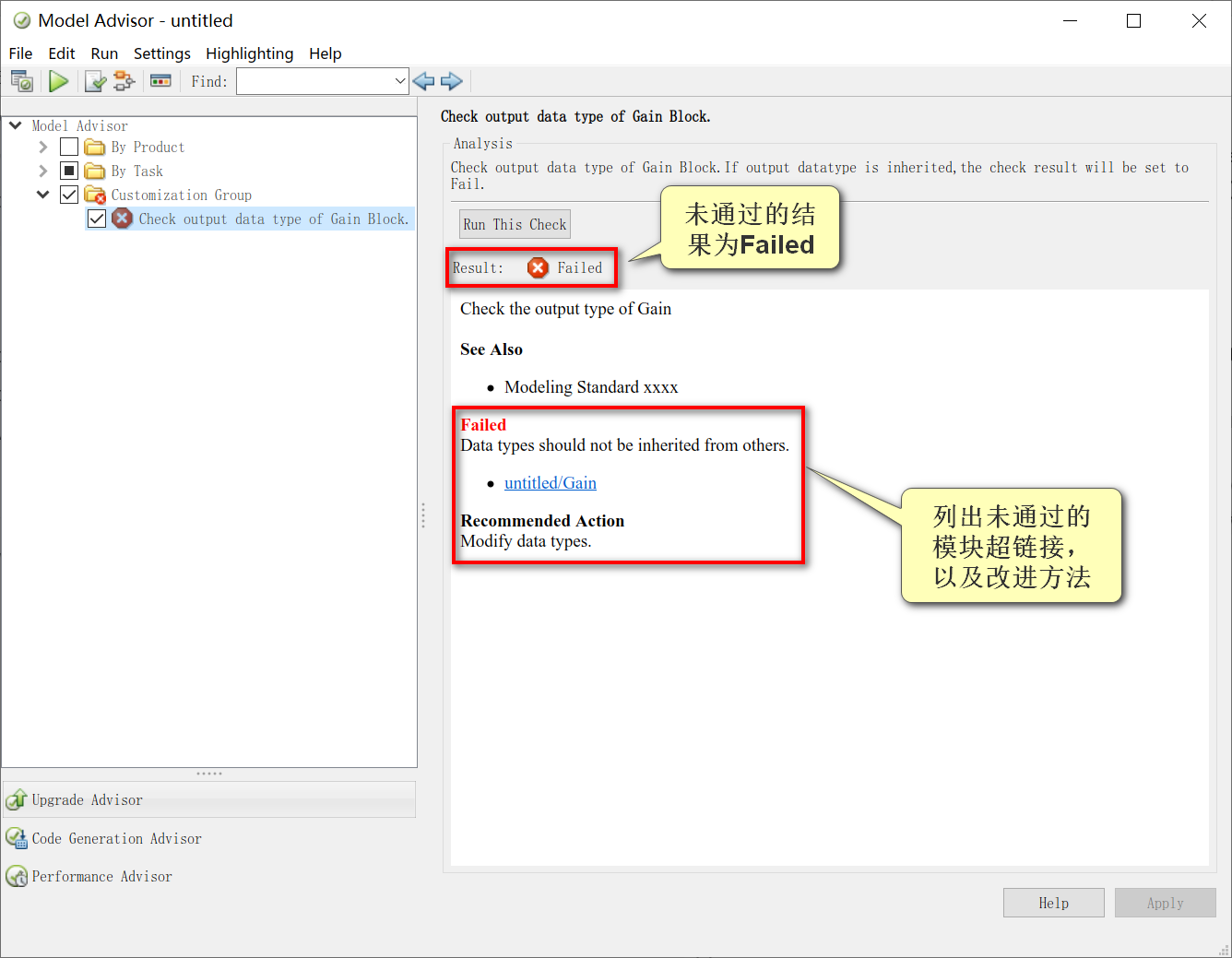

这一部分会判断检查结果是否通过，决定在Model Advisor中显示什么。假如未通过，就会在结果中显示Failed，列出未通过检查的模块，提出修改建议。列出的模块是超链接的形式，可以直接点击链接到模型中去。
2.3 验证自定义检查规则
1.将写好的sl_customization.m文件保存在Matlab当前路径或搜索路径下，在命令行输入sl_refresh_customizations，刷新自定义脚本。
>> sl_refresh_customizations % 刷新自定义脚本

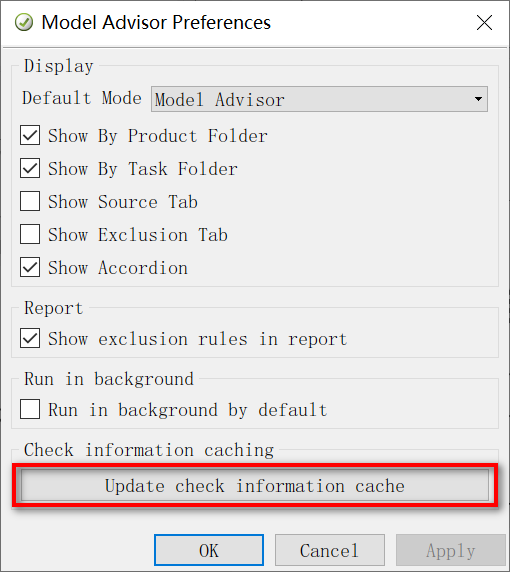

2.新建一个Simulink模型，建立若干Gain模块。点击Analysis——Model Advisor——Preference，再点击界面中的Update Check Information cache更新一下显示界面。

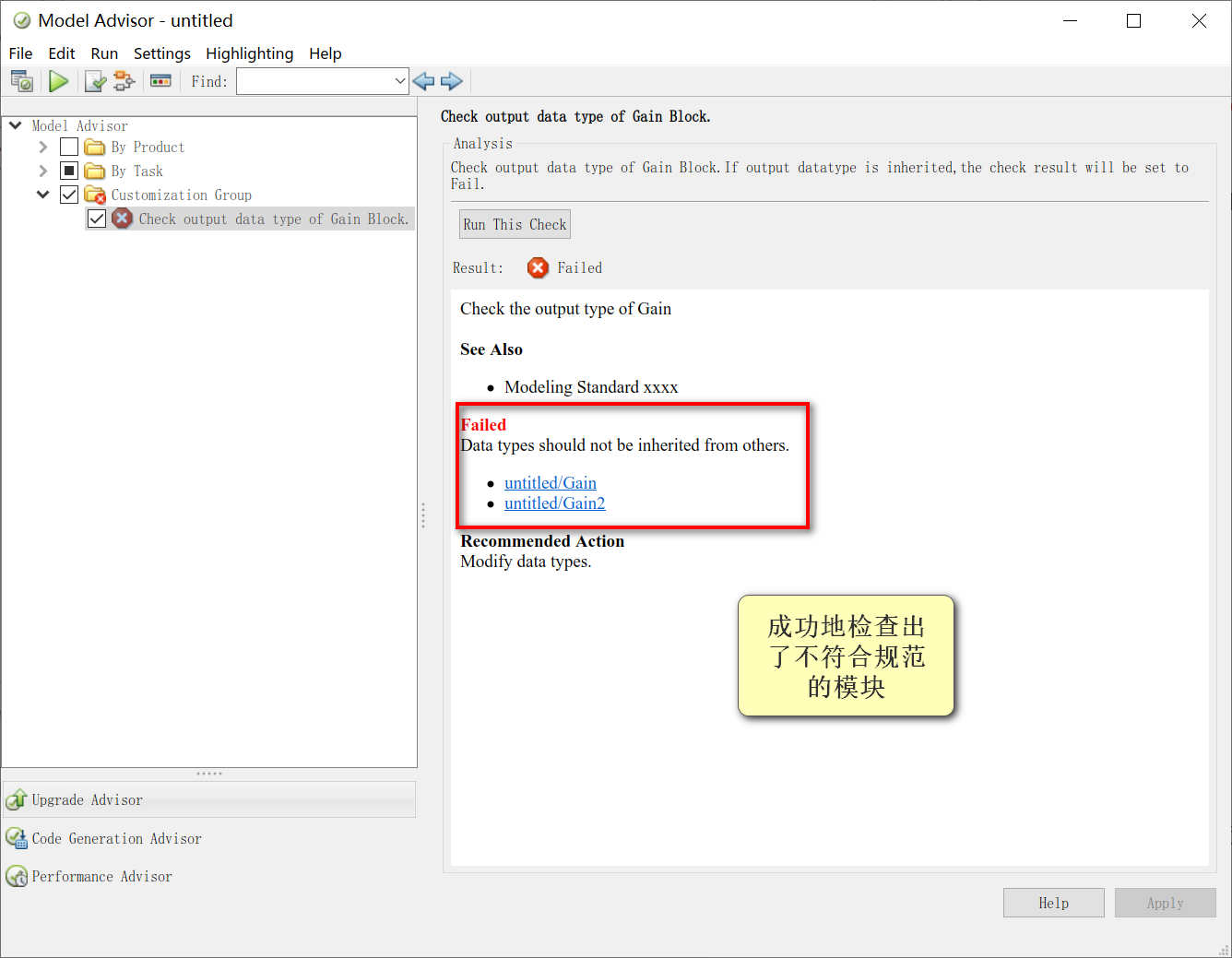

3.打开Model Advisor，运行自定义的检查项。能够成功地检查出模块。
3 参考资料
[1]Matlab帮助文档<Create and Add Custom Checks - Basic Examples>
