规则ID:db、jm、hd、ar被用于Ver 1.0的规范。na和jc用于从版本2.0到现在创建的规范
NA-MAAB代表北美和欧洲。J-MAAB代表日本
Matlab建模规范主要和matlab function相关

MATLAB

MATLAB外观

na_0018: 嵌套的if/else和case语句数

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

a:嵌套if /else和case语句的级别数应受到限制，通常为三个级别。

原因：

a:提高可读性 可能无法生成代码。

na_0025:MATLAB函数头

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

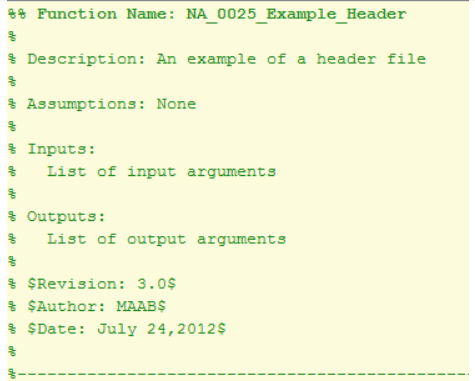

a:[MATLAB Functions]]应具有描述性标题。标题中的信息可以包括但不限于：
•函数名称•功能描述•假设和限制•与以前版本的更改描述•输入和输出列表

原因：

a:提高可读性、模型仿真、可测试性和工作流 可能无法生成代码。

MATLAB 数据和操作

na_0024:MATLAB函数中的共享数据

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

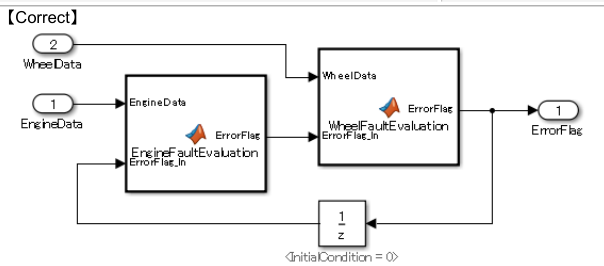

a:信号线应用于连接MATLAB Functions之间共享的数据。 不建议使用data store

function ErrorFlag =
EngineFaultEvaluation(EngineData,ErrorFlag_In)
%#codegen
    RPM_HIGH = 10000;
    RPM_LOW = 10;
    HIGHRPMFAULT = 2^1;
    LOWRPMFAULT = 2^2;
    ErrorFlag = ErrorFlag_In;
    if EngineData > RPM_HIGH
        ErrorFlag = bitor(ErrorFlag,HIGHRPMFAULT);
    end
    if EngineData < RPM_LOW
        ErrorFlag = bitor(ErrorFlag,LOWRPMFAULT);
    end
end
function ErrorFlag = WheelFaultEvaluation(WheelData,ErrorFlag_In)
%#codegen
    SLIP_HIGH = 1000;
    WHEELSLIP = 2^3;
    ErrorFlag = ErrorFlag_In;
    if WheelData > SLIP_HIGH
        ErrorFlag = bitor(ErrorFlag,WHEELSLIP);
    end
end

【不正确】应用规则时不能使用此类型的图案。

function EngineFaultEvaluation(EngineData)
%#codegen
    global ErrorFlag_DataStore
    RPM_HIGH = 10000;
    RPM_LOW = 10;
    HIGHRPMFAULT = 2^1;
    LOWRPMFAULT = 2^2;
    if EngineData > RPM_HIGH
        ErrorFlag_DataStore =
bitor(ErrorFlag_DataStore,HIGHRPMFAULT);
    end
    if EngineData < RPM_LOW
        ErrorFlag_DataStore =
bitor(ErrorFlag_DataStore,LOWRPMFAULT);
function WheelFaultEvaluation(WheelData)
%#codegen
    global ErrorFlag_DataStore
    SLIP_HIGH = 1000;
    WHEELSLIP = 2^3;
    if WheelData > SLIP_HIGH
        ErrorFlag_DataStore =
bitor(ErrorFlag_DataStore,WHEELSLIP);
    end

原因

a:使用data store时，数据流的可读性会降低，并可能导致更新引用计时出错。

na_0031:默认枚举值的定义

规则建议：

NA-MAAB: a

JMAAB: a

Matlab版本：all

规则：

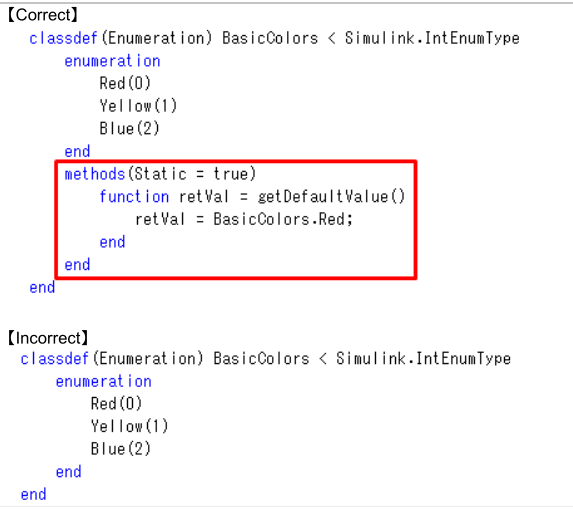

a:方法getDefaultValue应用于显式定义枚举的默认值。

也就是说需要定义枚举时需要定义一个getDefaultValue函数来获取默认值

原因

a:当枚举类型没有明确定义的默认值时，所描述的第一个枚举字符串将被定义为默认值，这可能与预期不同。

na_0034:MATLAB Function块输入输出设置

规则建议：

NA-MAAB: a

JMAAB: a

Matlab版本：all

规则：

a:应为[MATLAB Function]的所有输入和输出在model explorer中定义数据类型。

原因

a:为[MATLAB Function]的所有输入和输出定义数据类型有助于防止仿真错误和意外行为。

MATLAB使用

na_0016:MATALAB Functions的文件长度

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

a:应限制MATLAB Functions的长度。此限制适用于位于Simulink方框图中的MATLAB Functions和外部MATLAB的.m文件。
建议限制为60行代码。子功能可能会使用额外的60行代码。

原因

a:提高可读性和工作流 可能无法生成代码。

na_0017:调用的函数级别数

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

a: 子功能级别的数量应受到限制，通常为三个级别
位于Simulink方框图级别的MATLAB功能块将被视为第一级，除非它只是一个外部MATLABm文件。
这包括在MATLAB块中定义的函数和在单独的m文件定义的函数。
标准实用程序函数（如sqrt或log等内置函数）不包含在级别数中。同样，常用的自定义实用程序函数也可以从级别数中排除。

原因

a: 提高可读性和可测试性

na_0021:MATLAB函数中的字符串

规则建议：

NA-MAAB: a

JMAAB: a

Matlab版本：all

规则：

a:MATLAB函数中不得使用字符串赋值语句。

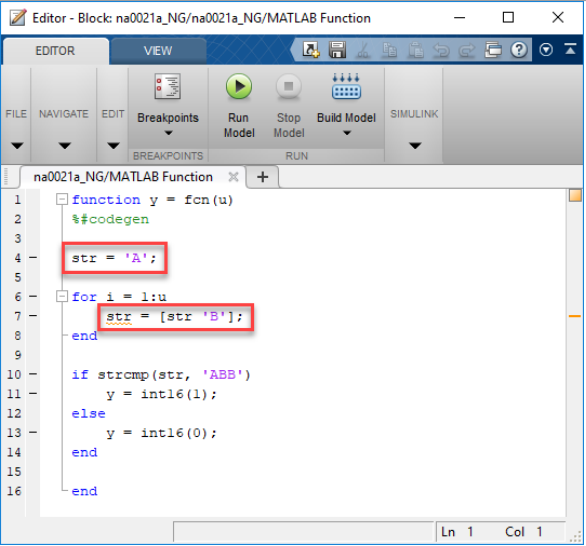

【错误】MATLAB函数中正在使用字符串赋值语句。

原因

a: MATLAB函数将字符串存储为字符数组。因此，在同一变量中存储不同长度的字符串不支持动态内存分配，这会阻止存储字符串。（在[Switch Case]中使用字符串时，请考虑使用枚举类型）

na_0022:Switch/Case语句的推荐用法

规则建议：

NA-MAAB: a

JMAAB: 不支持

Matlab版本：all

规则：

a: Switch/Case语句应为“Case”参数使用常量值。“Case”参数中不得使用输入变量。

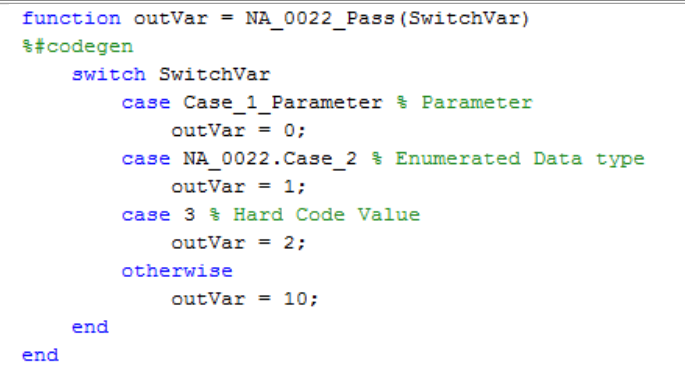

正确：

原因

a:提高了模型仿真和可测试性。 可能无法生成代码。

jc_0801:禁止使用 /* 和 * / 注释符号

由于注释符号/* 和 * / 在生成的代码中自动分配，因此符号不得用于： cgt文件 mpt信号描述 mpt参数说明

原因

a:注释会自动生成，重复注释可能导致生成代码异常

词汇表

本节对指南中使用的术语进行了阐明。

术语	定义
Parameters	当尚未进行修改时，此术语指的是在基本工作区/模型工作区中定义的常量。
Built-in MATLAB functions	MATLAB函数和脚本
Block	所有模块（类型=模块），包括：•子系统•模型•图表（除非另有说明）。标准Simulink库块分为两类：•基本块•结构子系统

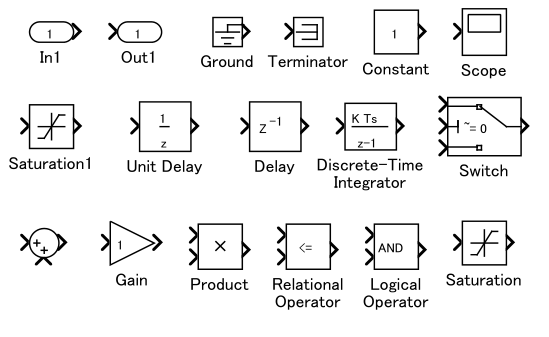

Basic Blocks	标准Simulink库中的内置块。具有未定义内部处理的块（如子系统）不被视为基本块。基本块可以包括：
Structural subsystem	[Subsystems], [models], [charts], and [MATLAB functions] 是用于定义结构的框架，具有用户定义的内部处理的块。
Subsystem	子系统，由一个或多个模块组成
Conditional subsystem	具有条件输入端口的子系统。
Atomic subsystem	一种{BlockType}，它是一个“子系统”，将结构子系统作为单个单元执行。Conditional subsystem、 [Chart], and [MATLAB Function]被视为原子子系统。
Port label name	结构子系统的输入/输出端口标签。默认情况下，[输入端口]和[输出端口]块的名称放置在子系统中。默认情况下，将显示Stateflow输入/输出数据的名称。屏蔽子系统时，可以更改显示选项
Conditional input block	Includes [Trigger], [Enable], [Function Call], and [Reset].
Delay block	两层含义：1。放置在循环路由中的上一个值参考块，用于消除代数环。使用 [Unit Delay] and [Memory]. 。（稍后从R201b开始）[延迟]块也可以使用 2。保留过去值的块。使用[Unit Delay], [Memory], [Delay], and [Tapped Delay]
Calculation block	执行加法和减法运算的具有“Sum”{BlockType}的块。包括[Sum], [Add], [Subtract], and [Sum of Elements].
Multiplication and division block	具有执行除法和乘法运算的““Product””{BlockType}的块。包括 [Product], [Divide] and [Product of Elements].
Stateflow block	Includes [Chart], [State Transition Table], and [Truth Table].
Flow chart	stateflow中的信号跳转流
State action type	基本状态动作类型和组合状态动作类型。Basic state action types and combined state action types.
Basic state action type	Types include entry(en), during(du), and exit(ex).
Combined state action type	两种或两种以上的基本状态动作类型的组合 • entry(en), during(du) • during(du), exit(ex) • entry(en), exit(ex) • entry(en), during(du), exit(ex)
State	stateflow中的状态。
