概述

DLNA投屏简介

本文关于DLNA的简介只限于控制端的实现，未涉及接收端和服务端。

文章目录

DLNA投屏简介
- 常见投屏方案
- - DLNA
  - AirPlay
  - Miracast
- 常用名词解释
- DLNA投屏流程
- - 设备发现
  - 设备控制
  - 事件处理
  - - 轮询
    - 事件订阅
  - 遇到的问题

最近项目中提了一个投屏的需求，之前完全没有接触过这一块，经过一段时间的努力对DLNA有了初步了解，并顺利实现了业务需求，现将自己浅显的理解记录一下，希望能帮助对此有兴趣、有需要的同学更快速的了解其原理，本菜才疏学浅，见识不多，纰漏之处还请指正。

为什么自己实现一套，而不是使用第三方库（Android平台）？

其实开始使用Cling做了一下，第三方库大而全，虽然兼容性一般不错，却难以很方便地维护，有时候牵一发而动全身，不花大量时间分析实现逻辑难以对其改造，最严重的是引入Cling会让应用增加1.2M左右，而自己实现只有100k（aar），轻巧易维护，适合自己的项目使用。

常见投屏方案

常见的投屏方案主要有以下几种：

DLNA

DLNA的全称是DIGITAL LIVING NETWORK ALLIANCE(数字生活网络联盟)。DLNA委员会已经于2017年1月5日正式解散，原因是旧的标准已经无法满足新设备的发展趋势，DLNA标准将来也不会再更新。但是DLNA协议的使用依然比较广泛，短时间内不会退出历史舞台，在某些情况下依然是最好的解决方案之一。
DLNA不是技术，而是一种方案，一种大家可以遵守的规范，其各种技术和协议都是目前所应用很广泛的技术和协议（SSDP、SOAP等）。
在我看来，DLNA协议栈为设备之间信息交流提供了一种彼此听得懂的语言工具。

AirPlay

AirPlay于DLNA类似，例如两种都是基于组播实现的设备发现，只不过DLNA基于SSDP(简单服务发现协议)，而AirPlay基于mDNS(multicast DNS)，甚至苹果曾经也是DLNA委员会的成员。相对DLNA，AirPlay提供了一套完善的官方标准实现，开发者只需要按照文档调用API即可，当然如果需要在第三方设备上实现AirPlay功能，需要自己实现一套与AirPlay兼容的功能，网上就有通过分析抓包实现的第三方AirPlay兼容库，包括发送端和接收端。

Miracast

以Wi-Fi Direct(和UPnP都是局域网P2P)为基础的无线显示标准，出现时间晚（2012），使用范围相对较小。支持此标准的设备可通过无线方式分享视频画面。与DLNA有较大差异的在于DLNA设备服务端（DMS，Digital Media Server）基于文件的方式提供服务，文件解码由接收端完成（DMR，Digital Media Render），因此DMR需要支持较多格式以保证兼容性；而Miracast则是由服务端完成解码并重新编码为H.264传输到接收端，接收端只需要对H.264解码即可。

基于以上对比来看，DLNA使用广泛，在主流的电视、智能机顶盒中都有支持，而且终端工作量小，是不错的方案。

常用名词解释

概念是很无聊的，容易让人失去兴趣，略作了解即可，无需深究。

DMS
Digital Media Server 数位媒体服务器: 提供了媒体档案的获取、录制、储存以及作为源头的装置。我的理解，简而言之约等于一个文件服务器。
DMR
Digital Media Renderer 数字媒体喧染器: 主要的功能是用来播放由DMC从DMS中所指定的数字媒体，例如：数字电视、智能机顶盒、电脑上实现了DLNA协议的视频播放器。
DMP
Digital Media Player 数位媒体播放器: 可寻找并播放或输出任何由DMS所提供的媒体档案的装置。DMR与DMP的区别在于DMR只有接受媒体和播放功能，而没查找有浏览媒体的功能。比如显示器、音箱等。
对于移动设备还有M-DMS、M-DMR、M-DMP等
DMC
Digital Media Controller 数字媒体控制器，查找DMS的内容并建立DMS与DMR之间的连接并控制媒体的播放。
ControlPoint 控制点，这个概念在不少实现中都有，但我认为这是一个虚拟的称谓，即对控制模块的称谓，资料显示控制点是对控制Action发出者的称呼，谁能发出谁就是CP，我的实现中将每个设备抽象为一个Device，MRDevice继承Device，并提供对应的控制接口，没有直接用到这个看起来很合理却又容易把人绕晕的”控制点“概念。
UPnP
通用即插即用协议，使用了SSDP（简单设备发现协议）和SOAP(简单对象访问协议）等几个协议。可以说DLNA很大程度上是基于UPnP的。

DLNA投屏流程

投屏的过程主要分为 设备发现 和 设备控制 两个阶段

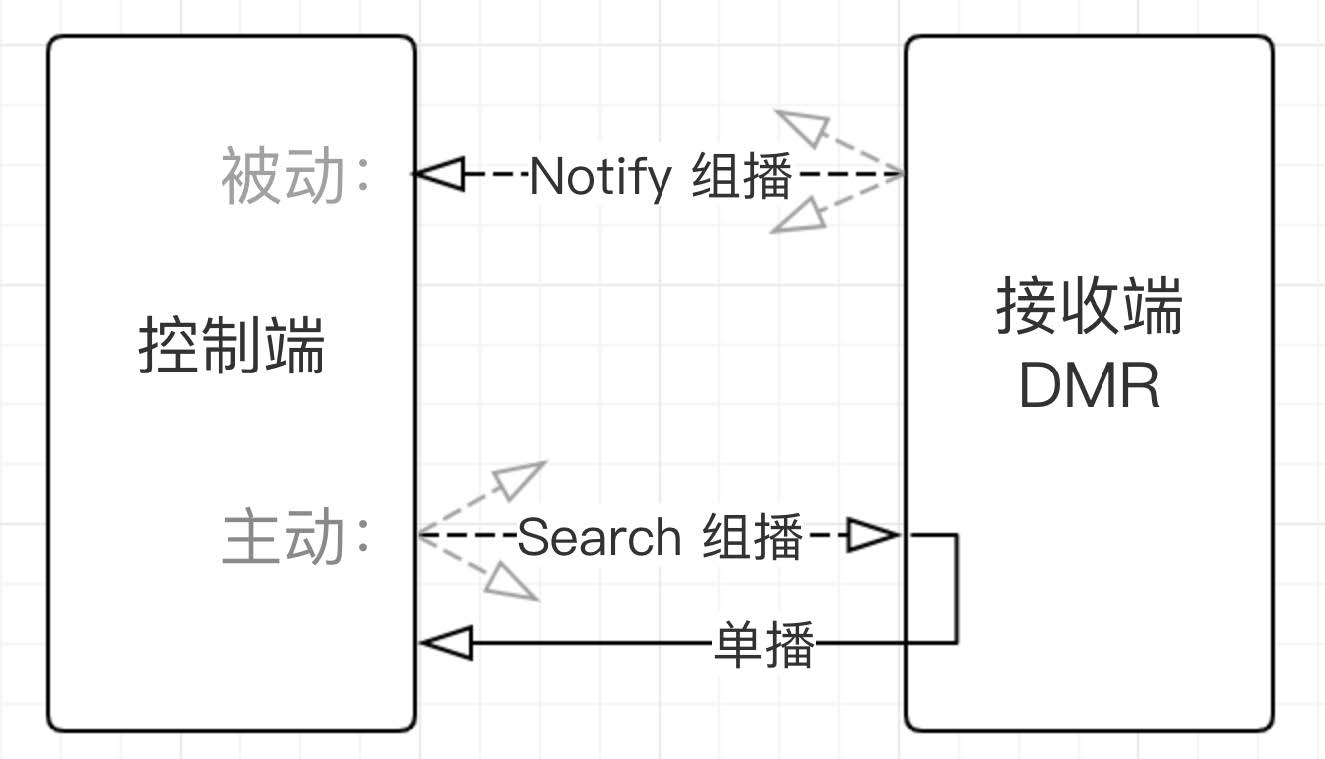

设备发现

设备发现也分为两步，第一步是获取设备基本描述，第二步是获取设备详细描述。
第一步有两种方式：主动发现和被动发现。

主动发现设备
主动发现是指设备主动通过UDP发出Search组播到指定地址和端口，ipv4为239.255.255.250:1900，ipv6为[FF0x::C]:1900，目标设备收到组播后会通过UDP单播发送设备基本信息（所以终端需要用Socket绑定search发送的那个随机端口，receive单播回包），然后根据基本信息中的设备描述地址获取设备的详细信息。
search包内容如下：

M-SEARCH * HTTP/1.1
ST: upnp:rootdevice
HOST: 239.255.255.250:1900
MX: 3
MAN: "ssdp:discover"

其中ST是Search Type，常见的ST有ssdp:all、upnp:rootdevice、uuid:device-某UUID、urn:schemas-upnp-org:device:device-Type:version等，投屏这里使用的是upnp:rootdevice，
HOST为组播地址，
MX为最大等待时间，
MAN为固定格式。
设备回包内容如：

HTTP/1.1 200 OK
CACHE-CONTROL: max-age=1800
DATE: Fri, 23 Nov 2018 11:26:00 GMT
EXT:
LOCATION: http://192.168.2.3:49153/description.xml
SERVER: SHP, UPnP/1.0, Samsung UPnP SDK/1.0
ST: upnp:rootdevice
USN: uuid:ecf9f8c1-e1a3-459e-a33e-1f6413af9aef::upnp:rootdevice
Content-Length: 0

其中最重要的是LOCATION，其中包含了目标设备的ip、upnp服务的端口、设备详细描述地址，有了这个地址就可以获取设备的详细信息，具体内容见下文；USN作为服务的唯一识别ID，在设备详细描述中还有，可以暂时忽略。

被动发现设备
被动发现是指目标设备通过UDP发送Notify组播到局域网（所以终端需要启动一个MulticastSocket joinGroup到上述组播地址监听组播），设备收到组播后可以得到设备描述地址获取设备的详细信息。
Notify报文的内容如下：

NOTIFY * HTTP/1.1
HOST: 239.255.255.250:1900
CACHE-CONTROL: max-age=66
LOCATION: http://192.168.2.3:49153/description.xml
NT: upnp:rootdevice
NTS: ssdp:alive
SERVER: Linux/3.10.79, UPnP/1.0, Portable SDK for UPnP devices/1.6.13
USN: uuid:F7CA5454-3F48-4390-8009-2c3aed46c9a9::upnp:rootdevice

其中也包含了LOCATION，详细信息就不愁啦；还有两个需要关注的值：NT和NTS，前者是Notify Type（与Search中的ST类似），后者表示NT的子类型，其值只可以是ssdp:alive或ssdp:byebye，目标设备会在生命周期中定期发送alive组播，在正常退出时发送byebye组播，也有实现会在目标设备上线时先发送byebye然后发送alive，便于控制端及时更新设备信息。NT有较多类型，我们只关注upnp:rootdevice类型的Notify即可。

获取设备详细信息
至此，无论前面通过何种方式，我们都已经得到了一个重要的信息：LOCATION，向该地址发送一个简单的HTTP请求，即可得到详细的设备信息，无论是做投屏还是做基于DLNA的打印机，原理都是一样的，尤其是前面的部分，一模一样，而后面的部分也是换汤不换药，换成了打印相关的服务而已，设备描述示例如下。

head

HTTP/1.1 200 OK
CONTENT-LENGTH: 2506
CONTENT-TYPE: text/xml
DATE: Mon, 07 Jan 2019 11:26:00 GMT
LAST-MODIFIED: Mon, 07 Jan 2019 11:25:17 GMT
SERVER: Linux/3.10.65, UPnP/1.0, Portable SDK for UPnP devices/1.6.13
X-User-Agent: redsonic
CONNECTION: close

Head中没有什么需要特别关心的信息，重点看body内容
body

<?xml version="1.0" encoding="utf-8"?>

<root xmlns="urn:schemas-upnp-org:device-1-0">
  <specVersion>
    <major>1</major>
    <minor>0</minor>
  </specVersion>
  <device>
    <deviceType>urn:schemas-upnp-org:device:MediaRenderer:1</deviceType>
    <presentationURL>/</presentationURL>
    <friendlyName>成精了的电视</friendlyName>
    <manufacturer>XXXX</manufacturer>
    <manufacturerURL>http://www.xxx.com</manufacturerURL>
    <modelDescription>xxx Media Render</modelDescription>
    <modelName>xxxxx</modelName>
    <modelURL>http://www.xxx.com</modelURL>
    <UDN>uuid:F7CA5454-3F48-4390-8009-dce3a07b5e48</UDN>
    <UID>-1254112285</UID>
    <serviceList>
      <service>
        <serviceType>urn:schemas-upnp-org:service:AVTransport:1</serviceType>
        <serviceId>urn:upnp-org:serviceId:AVTransport</serviceId>
        <SCPDURL>/dlna/Render/AVTransport_scpd.xml</SCPDURL>
        <controlURL>_urn:schemas-upnp-org:service:AVTransport_control</controlURL>
        <eventSubURL>_urn:schemas-upnp-org:service:AVTransport_event</eventSubURL>
      </service>
      <service>
        <serviceType>urn:schemas-upnp-org:service:ConnectionManager:1</serviceType>
        <serviceId>urn:upnp-org:serviceId:ConnectionManager</serviceId>
        <SCPDURL>/dlna/Render/ConnectionManager_scpd.xml</SCPDURL>
        <controlURL>_urn:schemas-upnp-org:service:ConnectionManager_control</controlURL>
        <eventSubURL>_urn:schemas-upnp-org:service:ConnectionManager_event</eventSubURL>
      </service>
      <service>
        <serviceType>urn:schemas-upnp-org:service:RenderingControl:1</serviceType>
        <serviceId>urn:upnp-org:serviceId:RenderingControl</serviceId>
        <SCPDURL>/dlna/Render/RenderingControl_scpd.xml</SCPDURL>
        <controlURL>_urn:schemas-upnp-org:service:RenderingControl_control</controlURL>
        <eventSubURL>_urn:schemas-upnp-org:service:RenderingControl_event</eventSubURL>
      </service>
    </serviceList>
    <av:X_RController_DeviceInfo xmlns:av="urn:mi-com:av">
      <av:X_RController_Version>1.0</av:X_RController_Version>
      <av:X_RController_ServiceList>
        <av:X_RController_Service>
          <av:X_RController_ServiceType>controller</av:X_RController_ServiceType>
          <av:X_RController_ActionList_URL>http://192.168.2.3:6095/</av:X_RController_ActionList_URL>
        </av:X_RController_Service>
        <av:X_RController_Service>
          <av:X_RController_ServiceType>data</av:X_RController_ServiceType>
          <av:X_RController_ActionList_URL>http://api.tv.xx.com/bolt/3party/</av:X_RController_ActionList_URL>
        </av:X_RController_Service>
      </av:X_RController_ServiceList>
    </av:X_RController_DeviceInfo>
  </device>
  <URLBase>http://192.168.2.3:49152/</URLBase>
</root>

在长长的信息中，我们需要关注的有device标签下的deviceType、friendlyName和UDN，其中friendlyName是设备的展示名，即给人看的名字，UDN是根据UUID生成的时间无关的设备失败码，其中包含了UUID，我们可以以此为设备id区分不同设备、处理设备的掉线和重连等。
紧接着，在serviceList中列出了设备提供的服务列表service，service标签下有serviceType、serviceId、SCPDURL、controlURL和eventSubURL5个子标签，其中serviceType是判断设备提供的服务类型的依据，对于支持投屏的设备，一般有AVTransport、RenderingControl、ConnectionManager三种服务，投屏过程中主要使用前两种，每个服务的支持的控制指令可以通过SCPDURL查看，或继续浏览下文用法；serviceId没啥好说的；SCPDURL为服务描述地址，请求会返回该服务的详细描述，包括服务支持的指令及其参数等，因为投屏使用的是比较标准的服务和指令，所以可以不需要请求服务的详细说明也能正常使用；controlURL是服务的控制地址，指令的发送就是往这个地址发的；eventSubURL是用来向目标设备订阅该服务相关的事件回调的，需要控制端运行一个ServerSocket监听tcp请求。

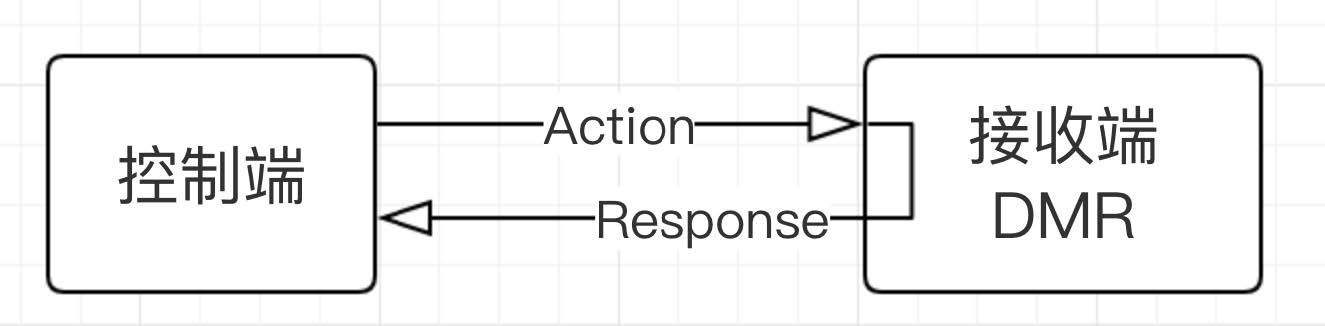

设备控制

前面已经提到，设备控制就是望设备的对应服务的controlURL发送HTTP请求，这里以POST方式为例，向TV的AVTransport服务发送SetAVTransportURI指令，作用是告诉TV需要播放的直播流的地址，内容如下：

head

POST /_urn:schemas-upnp-org:service:AVTransport_control HTTP/1.1
Connection: close
SOAPACTION: "urn:schemas-upnp-org:service:AVTransport:1#SetAVTransportURI"
Content-Type: text/xml;charset="utf-8"
Content-Length: 1464
Host: 192.168.2.3:49152
User-Agent:

其中有两个参数用法说明一下（服务类型记即上面服务列表中服务的serviceType，控制地址为controlURL）

POST 控制地址 HTTP/1.1
SOAPACTION: "服务类型#Action"

body

<?xml version="1.0" encoding="utf-8"?>

<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/" s:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
  <s:Body>
    <u:SetAVTransportURI xmlns:u="urn:schemas-upnp-org:service:AVTransport:1">
      <InstanceID>0</InstanceID>
      <CurrentURI>http://xxx.xxx.com/xxx.m3u8?bizid=xxx&amp;txSecret=fcexxxxxab4cf1b8bbee6efbe6668bd4&amp;txTime=5c3c5de1&amp;uid=0</CurrentURI>
      <CurrentURIMetaData>&lt;DIDL-Lite xmlns="urn:schemas-upnp-org:metadata-1-0/DIDL-Lite/" xmlns:upnp="urn:schemas-upnp-org:metadata-1-0/upnp/" xmlns:dc="http://purl.org/dc/elements/1.1/" xmlns:sec="http://www.sec.co.kr/"&gt;&lt;item id="123" parentID="-1" restricted="1"&gt;&lt;upnp:storageMedium&gt;UNKNOWN&lt;/upnp:storageMedium&gt;&lt;upnp:writeStatus&gt;UNKNOWN&lt;/upnp:writeStatus&gt;&lt;dc:title&gt;Video&lt;/dc:title&gt;&lt;dc:creator&gt;QGame&lt;/dc:creator&gt;&lt;upnp:class&gt;object.item.videoItem&lt;/upnp:class&gt;&lt;res protocolInfo="http-get:*:video/*:DLNA.ORG_OP=01;DLNA.ORG_CI=0;DLNA.ORG_FLAGS=01700000000000000000000000000000"&gt;http://xxx.xxx.com/xxx.m3u8?bizid=xxx&amp;amp;txSecret=fcexxxxxab4cf1b8bbee6efbe6668bd4&amp;amp;txTime=5c3c5de1&amp;amp;uid=0&lt;/res&gt;&lt;/item&gt;&lt;/DIDL-Lite&gt;</CurrentURIMetaData>
    </u:SetAVTransportURI>
  </s:Body>
</s:Envelope>

看起来一堆东西，其实大部分都是固定格式，只有其中的少部分参数需要说明一下（Action为服务提供的Action，可以从服务描述地址获取详细说明，下文也有常用Action的列表）

<u:Action xmlns:u="服务类型">
  <参数名1>参数值1</参数名1>
  <参数名2>参数值2</参数名2>
  ...
</u:Action>

元数据中包含了协议的相关数据，没有特殊需求的话，套用常用的元数据内容即可，值得注意的是，元数据中res标签包含了转义过的视频地址（反转义一下就明显看出来了），而元数据也经过转义才放到body中的CurrentURIMetaData标签下，也就是说元数据中的视频URL经过了两次转义，&将转义为&amp;，该转义为常用的xml转义，同样在处理upnp回包时，也要留意upnp需要转义的情况，具体规则为

原字符	转义字符
&	`&`
"	`"`
<	`<`
>	`>`
空格	` `
’	`'`

转义这里不可以偷懒，以免造成兼容性问题，在已测的设备中，绝大多数电视取视频URL都是使用CurrentURI标签提供的URL，而三星电视则是从CurrentURIMetaData标签取得视频URL，如果元数据设置不对的话，很可能导致三星这种电视无法正常播放。

播放过程中不同的控制Action都是类似的，前后都是固定格式，稍作调整就成了另外一个控制Action，如PlayAction
head

POST /_urn:schemas-upnp-org:service:AVTransport_control HTTP/1.1
Connection: close
SOAPACTION: "urn:schemas-upnp-org:service:AVTransport:1#Play"
Content-Type: text/xml;charset="utf-8"
Content-Length: 327
Host: 192.168.2.3:49152
User-Agent:

body

<?xml version="1.0" encoding="utf-8"?>

<s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/" s:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
  <s:Body>
    <u:Play xmlns:u="urn:schemas-upnp-org:service:AVTransport:1">
      <InstanceID>0</InstanceID>
      <Speed>1</Speed>
    </u:Play>
  </s:Body>
</s:Envelope>

具体每个Action的参数参考所属服务的详细描述，这里列出常用Action及其对应的服务和参数

Action	Service	参数	常用值	说明
SetAVTransportURI	AVTransport	InstanceID、CurrentURI、CurrentURIMetaData	0、转义的视频地址、见上文	设置视频地址
Play	AVTransport	InstanceID、Speed	0、1	播放
Pause	AVTransport	InstanceID	0	暂停
Stop	AVTransport	InstanceID	0	停止
Seek	AVTransport	InstanceID、Unit、Target	0、见备注、见备注	跳转[1]
SetMute	RenderingControl	InstanceID、Channel、DesiredMute	0、Master、1/0	静音/取消[2]
SetVolume	RenderingControl	InstanceID、Channel、DesiredVolume	0、Master、0-100	设置音量
GetVolume	RenderingControl	InstanceID、Channel	0、Master	获取音量
GetCurrentTransportActions	AVTransport	InstanceID	0	获取Action列表[3]
GetMediaInfo	AVTransport	InstanceID	0	获取媒体信息
GetPositionInfo	AVTransport	instanceID	0	获取进度
GetTransportInfo	AVTransport	instanceID	0	获取传输状态[4]

[1] Unit有TRACK_NR 、ABS_TIME 、ABS_COUNT 、REL_COUNT 、CHANNEL_FREQ 、TAPE_INDEX 、FRAME 7种取值，参见微软定义，这里使用REL_TIME。 Target格式因Unit而定，如果Unit=REL_TIME，则格式为 “00:11:26”，表示跳转到某个进度，如果Unit=TRACK_NR，则格式为一个整数i，跳转到第i个视频(应该是的，未做验证)。
[2] DesiredMute设置为1表示静音，0表示取消静音。
[3] GetCurrentTransportActions返回结果不太准。
[4] GetTransportInfo可以获取当前传输状态，如STOPPED、PLAYING等，但也不准确，有的设备已经用遥控器停止播放了，获取到的还是PLAYING。
Action的成功与否主要通过POST请求返回的状态码判断，如果是 200 OK，那应该就是成功的了，大多数Action回包内容都非常简单，没有需要处理的返回值，部分Action如GetVolume具有返回值，需要解析回包。如果失败，根据状态码（如500等）及body中说明的错误信息定位问题，对比可以正常投屏的其它应用的请求内容，分析问题原因。

事件处理

当控制端通过SetAVTransportURI、Play让目标设备开始播放视频时，设备会进行加载缓冲，并开始播放，或者用户通过遥控器暂停/继续播放，甚至其它控制端抢占了TV等，都是我们需要关心的事件，以便控制端进行状态处理。获取目标设备的状态变化有两种方式，

轮询GetTransportInfo、GetMediaInfo等Action，
向目标设备注册订阅。
两种方式各有优缺点，因为目标设备实现存在差异，每个设备的在状态的处理上不完全一致。前面已经提到过，GetTransportInfo返回结果不太靠谱；第二种方式，结果较为准确，但是对控制端抢占TV导致更换URL等情况大多不会告知订阅者；所以结合两种方式，可以达到较好的效果。

轮询

没啥好说的，不端发送获取想要状态信息的请求就行了。

事件订阅

订阅
设备描述的服务列表中，每个服务都有一个eventSubURL，我们可以在控制端运行一个ServerSocket绑定一个端口（记为端口A），通过accept监听tcp请求，并将本机ip和端口A和自定义回调路径拼接为url通过SUBSCRIBE Action发送给目标设备，即可完成订阅，在必要的时候，通过SUBSCRIBE Action（与订阅使用同一个Action，但参数不同）续订，通过UNSUBSCRIBE Action取消订阅。
参数格式如下表：
| Action | 参数 | 常用值 | 说明 |
| ----------- | :-------------------: | :---------------------------------------: | :------: |
| SUBSCRIBE | Nt、Timeout、Callback | upnp:event、Second-时间、<自定义回调地址> | 订阅[1] |
| SUBSCRIBE | SID、Timeout | 订阅ID、Second-时间 | 续订[2] |
| UNSUBSCRIBE | SID | 订阅ID | 取消订阅 |
[1] Callback的值URL用<>包裹。
[2] SID为SUBSCRIBE ID，是订阅Action返回的值。
回调处理
ServerSocket接收Socket链接，并读取回调内容，后面过程与处理Action回包类似，解析upnp内容即可（upnp是XML子集），其中需要关注的只有lastchange标签里的内容，以播放事件为例，播放事件的LastChange标签内容为：

<Event xmlns = "urn:schemas-upnp-org:metadata-1-0/AVT/">
<InstanceID val="0">
    <TransportState val="PLAYING"/>
    <TransportStatus val="OK"/>
</InstanceID>
</Event>

遇到的问题

在实现的过程中遇到了一系列的问题，解决了一部分。

应用收不到组播
某些ROM定制的厂商不接收UDP组播包（可能是为了省电），为了保险起见，需要在开始接收组播之前如下设置

 WifiManager.MulticastLock multicastLock = null;
 WifiManager wm = (WifiManager) getApplicationContext().getSystemService(Context.WIFI_SERVICE);
if (wm != null) {
    multicastLock = wm.createMulticastLock(TAG);
    multicastLock.setReferenceCounted(true);
    multicastLock.acquire();
}

结束的时候调用

multicastLock.release();

Sony电视投屏失败（业务层）
测试兼容性的时候发现，Sony电视在开机之后我们的应用无法投屏，但是在使用腾讯视频等其它应用投屏一次之后，我们就可以正常投屏了。我们在业务层使用的投屏策略是投屏之前先Stop一下，然后SetAVTransportURI，再Play，常用的三步走策略，每个目标设备实现都存在差异，可能有一些设备不Stop就无法播放新的内容，也有的电视SetAVTransportURI就开始播放了，而有的需要Play才会开始播放，三步走可以保证目标设备可以正常投屏。调试发现，Sony电视在开机之后，未投屏之前直接Stop会返回失败（500错误码），一旦开始投屏之后，无论是否正在投屏，Stop都会正常返回。当时业务逻辑写的Stop成功才会继续后续两步，Stop失败就导致了整个流程中断，后面改为Stop失败也继续往下走，问题解决。
视频流兼容问题
- LG
  直播使用的是没m3u8的流，LG电视无法播放我们的m3u8流，后做了失败重试逻辑，可以自动/手动切换flv流，可以成功投屏（但flv也有一定的失败率）。
- 创维企鹅盒子1v
  这个盒子使用flv播放一切正常，但是使用m3u8会crash（盒子的DLNA服务crash并重启服务），所以在业务层做了设备更新管理。当检测到有相同uuid的设备出现在局域网，但ip或端口发生变化时，认为该设备发生了变化（重启或重连网络等），设备管理器（自己实现的负责维护设备状态的类）会移除原来的设备并添加新设备，业务层会收到对应事件，并判断如果该设备是已选中的正在投屏的设备，会自动重试（切流重试），此类问题得到解决。另外，在大概2018年11月的一次更新（盒子投屏版本4.01.41）已经修复了该问题。
三星电视（流校验问题）
一般电视等支持投屏的设备在从SetAVTransportURI拿到视频流的URL之后就直接返回200 OK，并开始加载和播放了，但是三星电视在SetAVTransportURI返回之前会向流地址发送一个Head请求:

HEAD 流Path HTTP/1.1
Host: 流Host
getcontentFeatures.dlna.org: 1
getCaptionInfo.sec: 1

流地址需要回包：

HTTP/1.1 200 OK
Server: httpserver
Content-Length: 204698197
Accept-Ranges: bytes
Connection: Keep-Alive
Keep-Alive: timeout=60, max=100
Content-Type: video/mp4
Cache-Control: max-age=7200
Client-Ip: 59.37.125.xxx
X-ServerIp: 113.106.207.xxx
X-RespTime: 7/Mon/2019:11:26:00 +0800
E-tag: 9ea6259368108444e72082ef7db728b88b8xxxxxx
X-Cache-Lookup: 2-225908140
X-Cache-UUID: 6dc6696f-c936-4b7c-bd63-cd5d5f46f4ae

三星电视才会接受地址并开始播放，否则向控制端返回500错误码。所以联合后台申请了支持Head请求的新地址才之后，三星电视可以正常投屏了，但尚存在小部分三星依然投不了。

设备描述中，有一个presentationURL是通过web页面控制目标设备的UI，UI目标设备自己实现的，但很多设备并未提供。如果希望能够让电视播放手机中的文件，需要实现DMS的功能（可以借助NanoHTTPD）。DLNA还有很多深层次的东西值得探索，限于时间精力能力的限制，适可而止了。

至此，简易DLNA投屏的实现方法已经梳理完毕，如有疑问或纠错，欢迎留言，谢谢。

最后

以上就是酷酷酸奶为你收集整理的DLNA投屏简介DLNA投屏简介的全部内容，希望文章能够帮你解决DLNA投屏简介DLNA投屏简介所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：DLNA
浏览次数：72 次浏览
发布日期：2023-06-06 14:57:02
本文链接：https://www.kaopuke.com/article/k-p-k_14_ujokfw_14_j_18_2.html

DLNA投屏简介DLNA投屏简介

概述

DLNA投屏简介

文章目录

常见投屏方案

DLNA

AirPlay

Miracast

常用名词解释

DLNA投屏流程

设备发现

设备控制

事件处理

轮询

事件订阅

遇到的问题

最后

评论列表共有 0 条评论

发表评论取消回复

DLNA投屏简介DLNA投屏简介

概述

DLNA投屏简介

文章目录

常见投屏方案

DLNA

AirPlay

Miracast

常用名词解释

DLNA投屏流程

设备发现

设备控制

事件处理

轮询

事件订阅

遇到的问题

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
