MQTT通讯协议分析(一): connect连接数据包

前言:

      继上篇MQTT测试环境搭建后，接下来趁热打铁来分析MQTT通讯协议数据包，来加深对MQTT理解，因个人技术有限，若以下分析有误，望留言纠正，谢谢。

     环境:  MQTT服务器(Mosquitto，ubuntu)  +  MQTT客户端(paho, windows)   +   wireshark(抓包工具)

    参考文献: MQTT-3.1.1-CN

    特别说明: 测试用的MQTT服务器和客户端为3.1.1版本

一. connect数据包分析

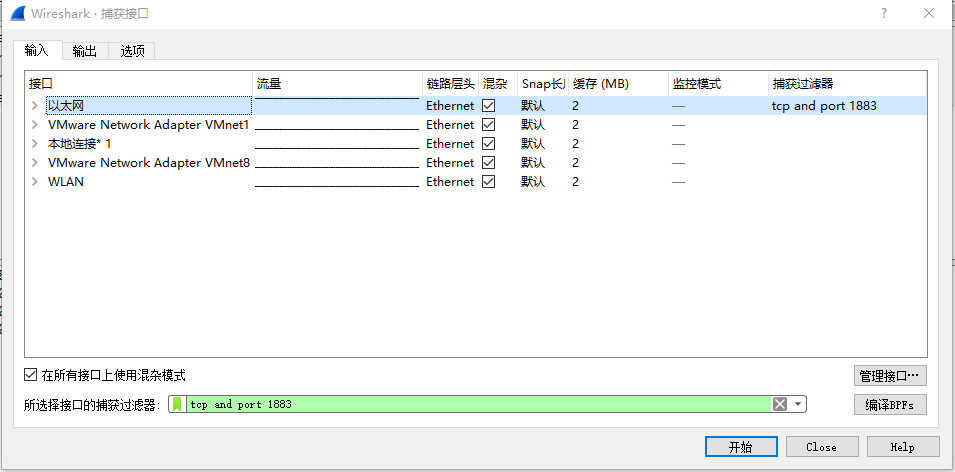

     1.wireshark设置捕获

        tcp  and  port  1883   ， 如下

     2. connect数据包抓取

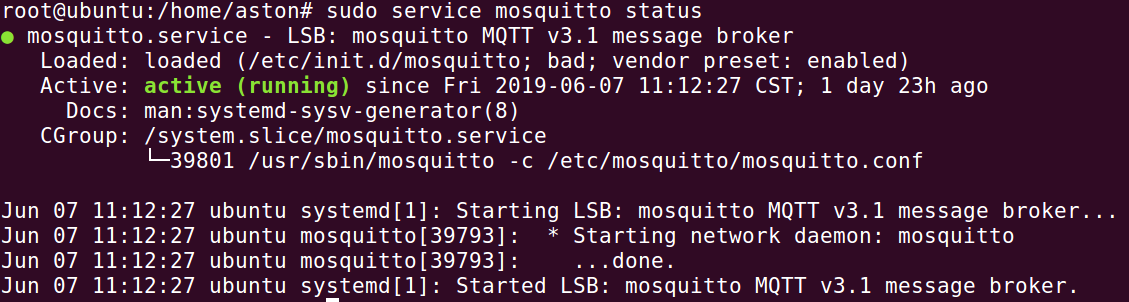

       1） 首选确保在ubuntu中的MQTT服务器已经运行, 命令行中输入: sudo service mosquitto status

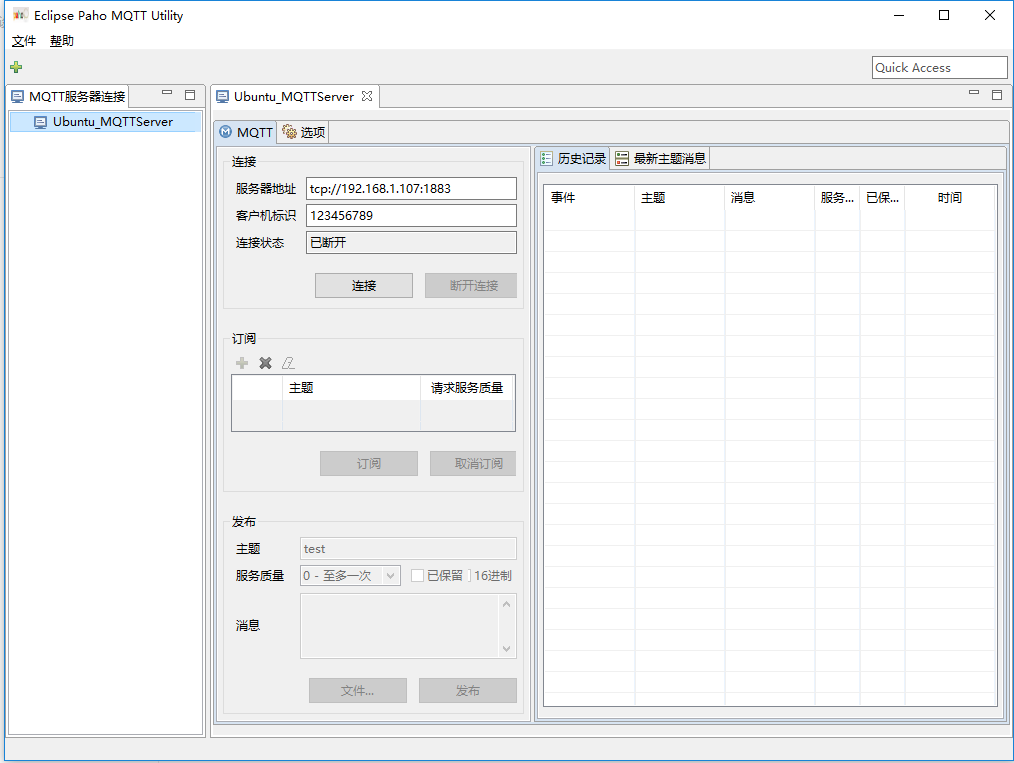

      2）打开paho MQTT客户端，设置好连接参数，点击"连接"

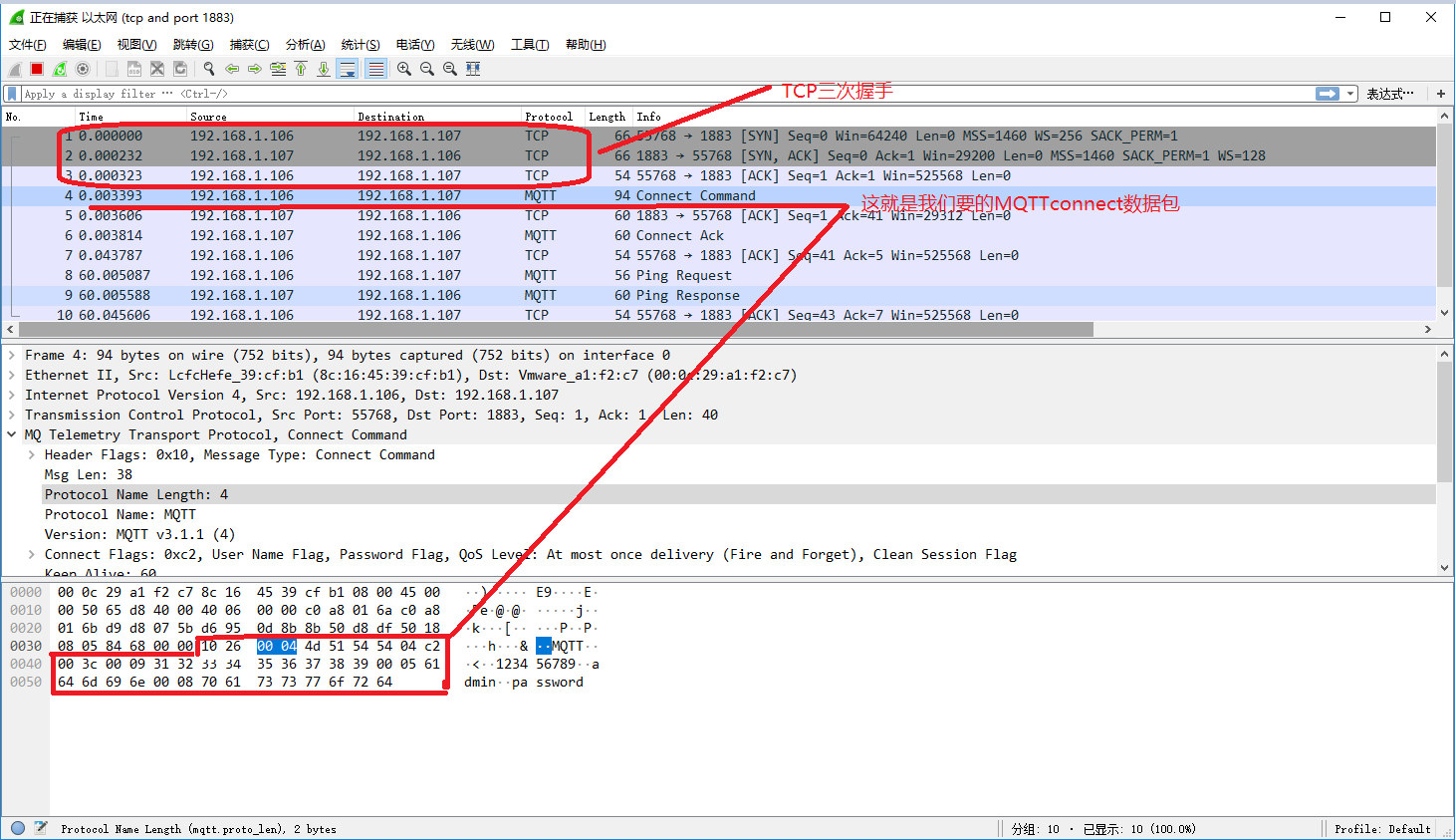

      3）成功抓到connect数据包

 OK, 注意上面用红色框选出来的数据， 就是我们的connect数据包。

10 :  表示是  connect连接数据包， 如后续断开连接disconnect为 0x20

26：剩余长度，计算方式 len = 2*16 + 6 = 38,  大家可以数下从 00 04 ....72  64  是不是有38个字节哦(完全对的上哦)

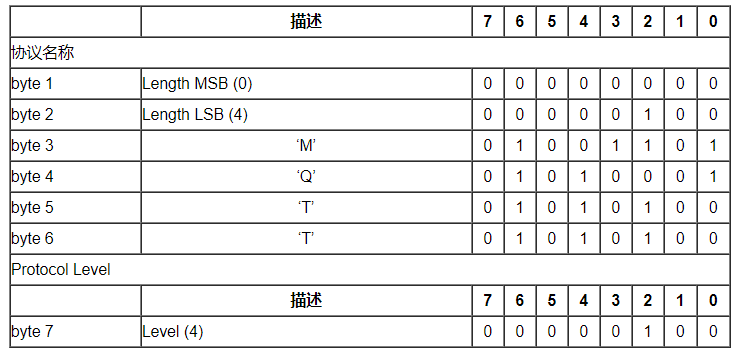

继续，根据MQTTv3.1.1规范中，可变消息头的协议名称的关键字是"MQTT"，如下

因此 connect数据 包中:  00   04   4d   51   54   54     04  对应为:

   00   04            :   协议名称长度("MQTT", 如是v3.1,则协议"MQIsdp",则为00  06)

  4d  51   54  54 ：  M    Q   T   T

  04                    ：  协议版本(03表示v3.1， 04表示v3.1.1）

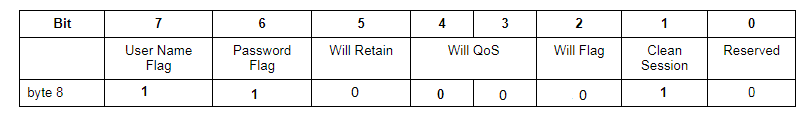

  接下来就是连接标志:   c2

     User  Name Flag ： 使用用户名登陆

     Password    Flag  :   用户密码

     Will   Retain         :   主要用户PUBLISH(发布，后续分析再讲）的消息，表示服务器要保留这次推送信息， 如果有新的订阅者出现，就把这消息推送给它，这里我们关闭该选型

     Wil     QoS          : 主要用于PUBLISH（发布态）消息的，保证消息传递的次数。

                                   00表示最多一次 即<=1

                                   01表示至少一次  即>=1

                                  10表示一次，即==1

                                   11保留后用

    Will      Flag        :  遗嘱，表示如果连接请求被接收， 遗嘱消息(Will Message)必须被存储再服务端，之后网络连接关闭时，服务器必须发布这个遗嘱消息。 除非服务器端收到disconnect报文时删除了这个遗嘱消息，遗嘱消息发布条件, 包括但不限于:

                                     * 服务端检测到一个I/O错误或者网络故障

                                     * 客户端再保持连接(Keep Alive)的时间内未能通讯

                                    *  客户端没有先发送DISCONNECT报文直接关闭了网络连接

                                   *  由于协议错误服务端关闭了网络连接

     CleanSession   ： 清除会话，客户端和服务端必须丢弃之前的任何会话并开始一个新的会话。 会话仅持续和网络连接同样长的时间。 与这个会话关联的状态数据不能被任何之后的会话重用。

     Reserved         :   保留。

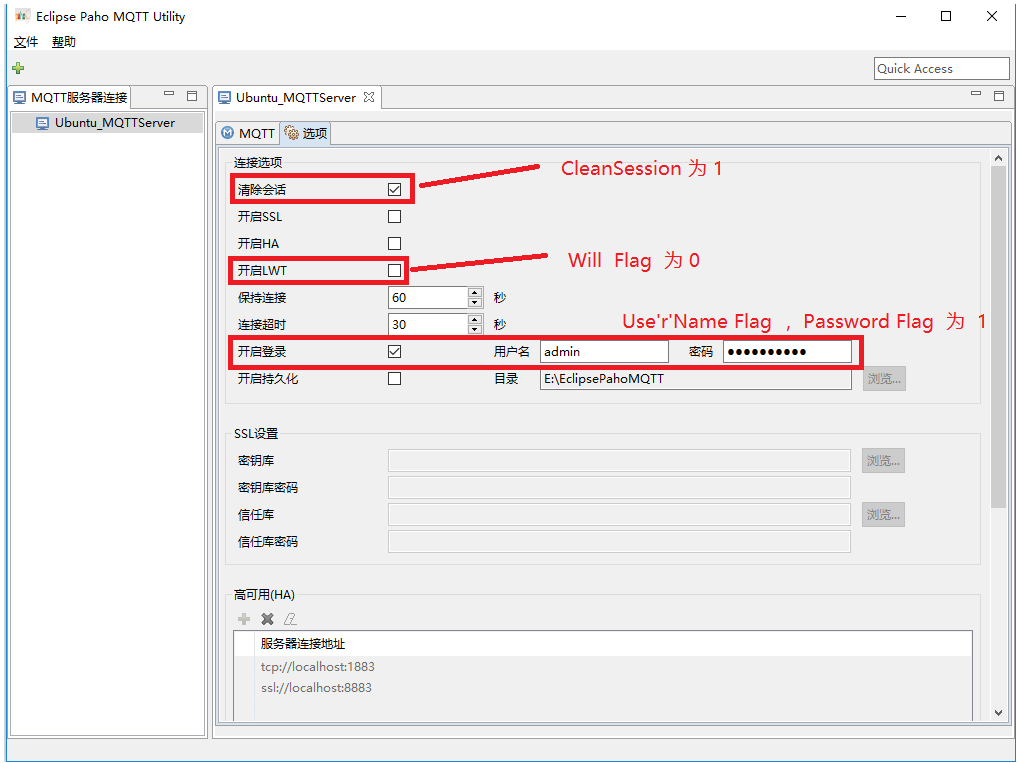

     对比下我们的设置(0xc2), 如下图: （完全符合哦）

      继续，

      00  3c   ： 表示KeepAlive 保持心跳间隔，  time =  3*16 + 12 = 60(秒)，  与上图 保持连接 60秒 吻合

      00   09  :    表示clientID客户端ID 长度，  len = 9

      31  32   33   34   35   36  37  38  39 :  就是 clientID客户端ID， 长度刚好为9

      00    05  :   表示用户名长度， len = 5

      61   64  6d   69   6e  : 用户名，ascii表示 ->  "admin"(默认设置)， 长度刚好为5

      00   08  :   表示密码长度， len = 8

      70  61  73  73    73  77   6f   72  64  :  密码， ascii 表示-> "password"（默认设置）， 长度刚好为8

二. connect ack数据包分析

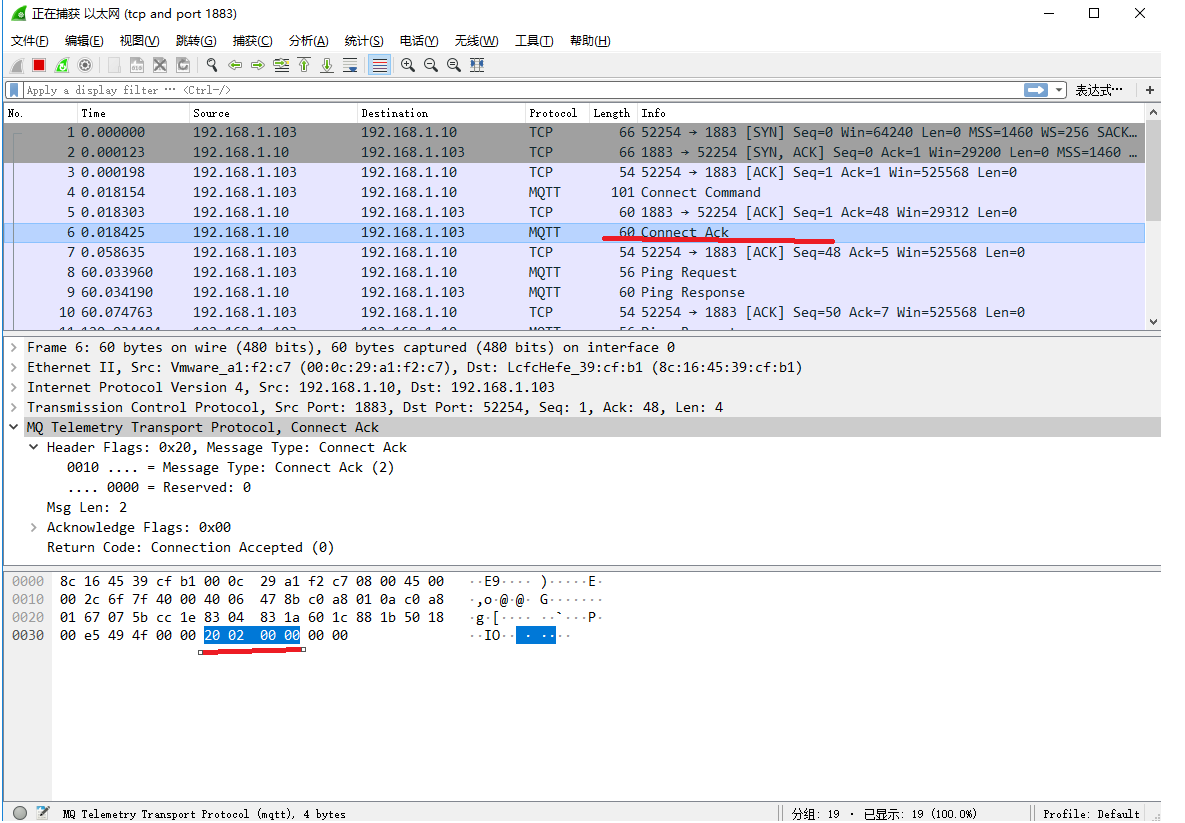

       1. 抓取connect ack

分析:

      20   ：  表示connect ack消息类型

      02   ：  剩余长度

      00   ：  bit7~bit1 保留位0， bit0 表示当前会话 ，当前为0(因为我们的connect连接包设置clean seesion 为1)

      00   ： 连接已被服务器接收， 代表连接成功

      至此， 以上是MQTT 的connect连接及connect ack数据包分析， 至于各个字段的含义细节，可查阅MQTT-3.1.1-CN等相关资料了解
