参考文章

信号与系统实验指导

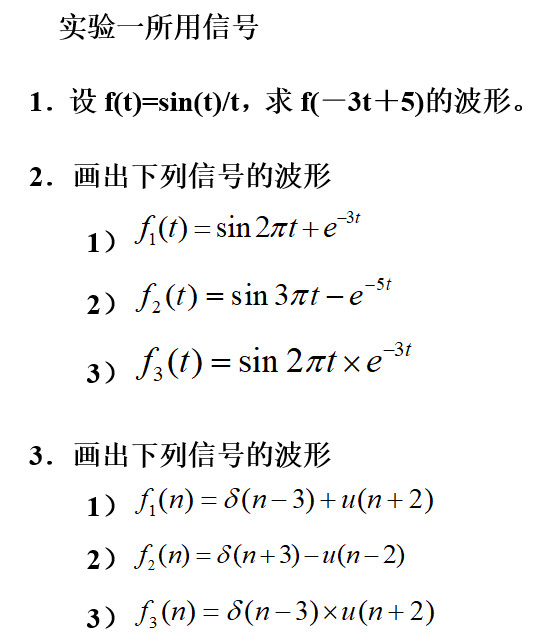

题目

题目1代码实现

syms t;
f=sym('sin(t)/t'); %定义符号函数 f(t)=sin(t)/t
f1=subs(f,t,(-3)*t+5); %对 f 进行移位
subplot(2,1,1);ezplot(f,[-8,8]);grid on;% ezplot 是符号函数绘图命令
subplot(2,1,2);ezplot(f1,[-8,8,-0.3,1.1]);grid on;

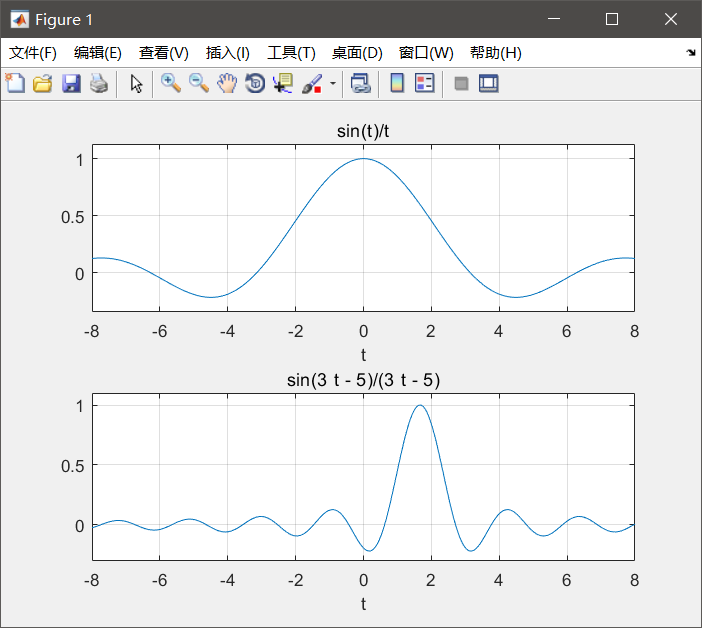

运行结果

讲解

sinc(t)

Sa(t)

所以sinc (t/pi) = Sa(t)

时移、翻转、展缩

由 f (t)到
$$f(-at+b)(a>0)$$
所用函数

subs(s,old,new)

returns a copy of s replacing all occurrences of old with new, and then evaluating s.
例：已知 f (t) = sin(t) / t ，试通过翻转、移位、展缩由 f (t)的波形得到 f (-2t + 3) 的波形。

syms t;
f=sym('sin(t)/t'); %定义符号函数 f(t)=sin(t)/t
f1=subs(f,t,t+3); %对 f 进行移位
f2=subs(f1,t,2*t); %对 f1 进行展缩
f3=subs(f2,t,-t); %对 f2 进行翻转

可以一步到位

syms t;
f=sym('sin(t)/t'); %定义符号函数 f(t)=sin(t)/t
f3 = subs(f, t, -2t+3);

ezplot() 绘画符号函数

ezplot(fun2,[xmin,xmax,ymin,ymax])
plots fun2(x,y) = 0 over xmin < x < xmax and ymin < y < ymax.
一般搭配使用

subplot(2,1,1);%divides the current figure into an m-by-n grid and creates an axes for a subplot in the position specified by p
ezplot(f,[-8,8,-0.3,1.1]);
grid on;%画网格与否

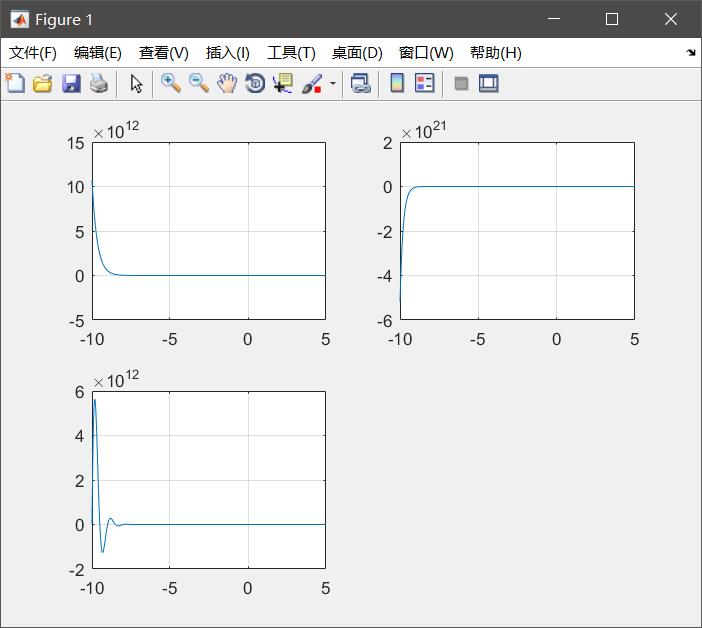

题目2代码实现

t=(-10:0.01:5);
f1= sin(2*pi*t)+exp(-3*t);
f2= sin(3*pi*t)-exp(-5*t);
f3= sin(2*pi*t).*exp(-3*t);

subplot(2,2,1);plot(t,f1);grid on;
subplot(2,2,2);plot(t,f2);grid on;
subplot(2,2,3);plot(t,f3);grid on;

讲解

f3= sin(2pit).exp(-3t);
如果你使用f3= sin(2pit)exp(-3t);而没加 .,建议学习一下matlab中数组乘法与矩阵乘法的区别

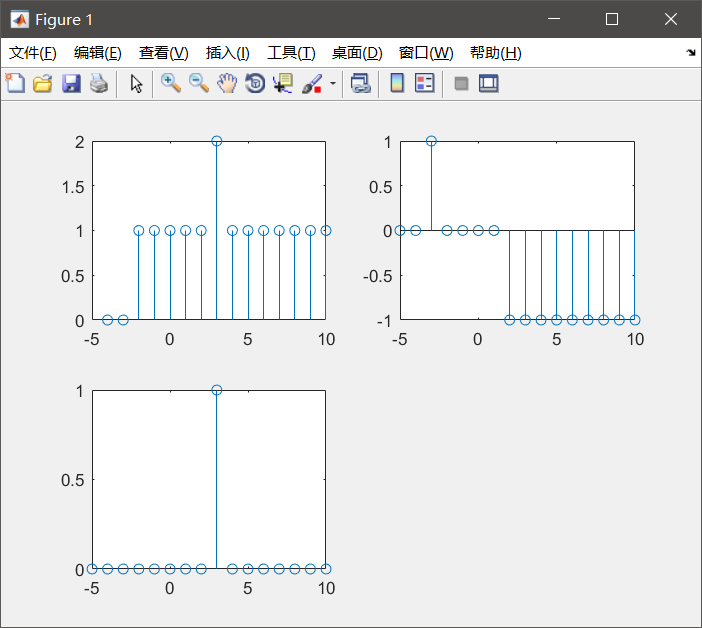

题目3代码实现

[x1,n]=delta(3,-4,10);
[x2,n]=step_seq(-2,-4,10);
subplot(2,2,1);
stem(n,x1+x2);
[x1,n]=delta(-3,-5,10);
[x2,n]=step_seq(2,-5,10);
subplot(2,2,2);
stem(n,x1-x2);
[x1,n]=delta(3,-5,10);
[x2,n]=step_seq(-2,-5,10);
subplot(2,2,3);
stem(n,x1.*x2);

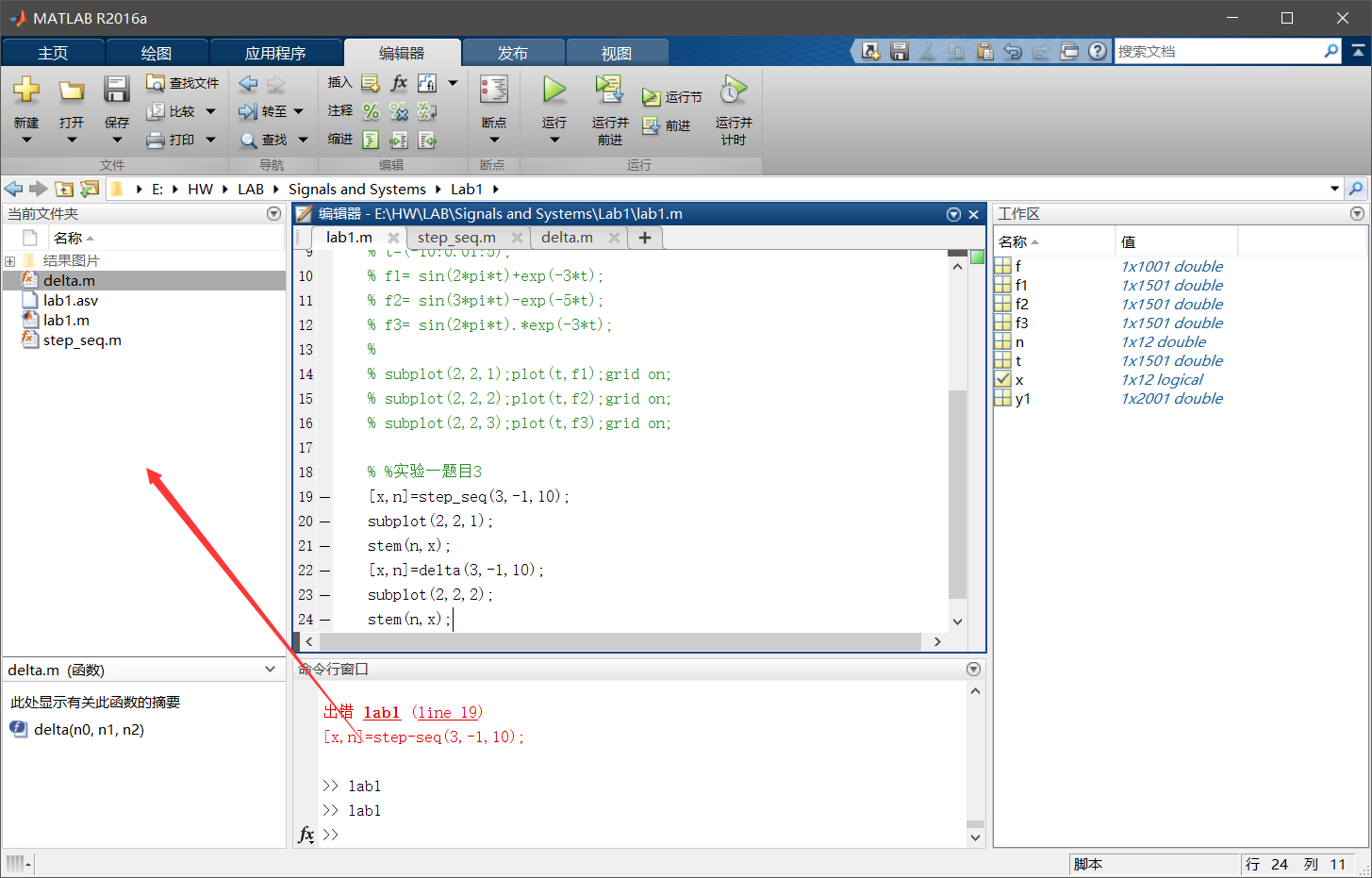

新建函数

在空白处右键–》新建函数–》函数
修改函数名与文件名一致，最好保存在同一文件夹，到时候在同一个文件夹的其他 .m文件直接引用就ok

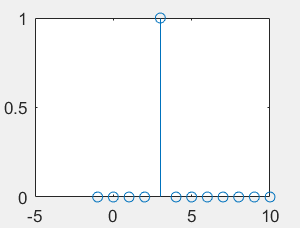

单位抽样序列

$$\delta (n-n0)=\{\begin{array}{lc}1,& n=n0\\ 0,& n\ne n0\end{array}$$

先根据上面新建一个函数，然后先定义delta函数，并保存。

function[x,n]=delta(n0,n1 ,n2)
n=[n1:n2];
x=[(n-n0)==0];

然后在主的.m文件

[x,n]=delta(3,-1,10);
stem(n,x);

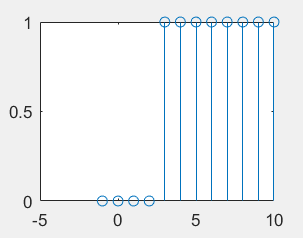

单位阶跃序列

$$u(n-n0)=\{\begin{array}{lc}1,& n>=n0\\ 0,& n<n0\end{array}$$

先根据上面新建一个函数，然后先定义step_seq函数，并保存。

function[x,n]=step_seq(n0, n1, n2)
n=[n1:n2];
x=[(n-n0)>=0];

然后在主的.m文件

[x,n]=step_seq(3,-1,10);
stem(n,x);

离散信号的运算

n一样，x不一样，在stem里面加

[x1,n]=delta(3,-4,10);
[x2,n]=step_seq(-2,-4,10);
stem(n,x1+x2);

如果是乘法，那么在**“*”前加“.”**
