RRC 三种状态

LTE原来只有RRC IDLE和RRC CONNECTED两种RRC状态， R13之后，LTE RRC新引入了一个新的inactive态。
5G的R15规范中延续了R13引入的inactive状态项，也就是NR下RRC有三种状态：IDLE、INACTIVE、CONNECTED

1、为何引入INACTIVE？

引入INACTIVE态是为了减少信令和功耗。影响手机耗电的主要原因是与网络的连接，5G要面向万物互联，在速率要求高的情况下RRC是耗电的关键，另外，大量的设备零星传送少量的数据，又会带来过高的信令开销。

一边是功耗，一边是快速接入，还要减少信令开销，要兼顾三者，所以就引入了RRC INACTIVE状态。

2、NR三种状态特征

• RRC_IDLE（空闲模式）：
  PLMN选择;
  广播系统信息;
  小区重选移动性;
  移动终止数据的寻呼由5GC发起;
  移动终接数据区域的寻呼由5GC管理;
  由NAS配置的用于CN寻呼的DRX。
  简单来讲：
  1 上层可能会给UE配置UE特定的DRX参数以期节省电池能量。
  2 UE自行控制移动性，比如小区重选的操作。
  3 UE会监听使用5G-S-TMSI的CN paging消息。
  4 根据配置测量邻区信号并进行小区重选。
  5 接收广播消息及发送SI请求消息。这个SI request是5G的新机制。
• RRC_INACTIVE(去激活模式) ：
  PLMN选择;
  广播系统信息;
  小区重选移动性;
  寻呼由NG-RAN（RAN寻呼）发起;
  基于RAN的通知区域（RNA）由NG-RAN管理;
  由NG-RAN配置的RAN寻呼DRX;
  为UE建立5GC-NG-RAN连接（包括控制面 / 用户面）;
  UE AS报文存储在NG-RAN和UE中;
  NG-RAN知道UE所属的RNA。
  简单来讲：
  1 通过上层或者RRC为UE配置UE特定的DRX参数。
  2 基于网络配置，UE自行控制移动性。
  3 UE存储AS层的上下文信息。
  4 RRC配置RAN-based notification area
  5 UE监听通过5G-S-TMSI的CN paging及使用I-RNTI的RAN paging消息。
  6 执行邻区测量及小区重选操作。
  7 执行周期性RAN-based notification area update以及当UE进行跨RAN-based notification area 移动的时候执行normal update。
  8 接收广播消息并发送SI request。
• RRC_CONNECTED（连接模式）：
  为UE建立5GC-NG-RAN连接（包括控制面 / 用户面）;
  UE AS报文存储在NG-RAN和UE中;
  NG-RAN知道UE所属的小区;
  向或从UE传输单播数据;
  网络控制移动性，包括测量。
  简单来讲：
  1 UE存储AS层上下文。
  2 从UE进行单播数据传送。
  3 UE通过底层配置UE特定的DRX参数。
  4 对于支持CA的UE，使用一个或者多个SCell来扩充带宽。
  5.对于支持DC的UE，使用一个SCG和MCG聚合来扩充带宽。
  6 在NR系统内部及NR和EUTRAN之间的移动性由网络侧控制。
  7 UE监听寻呼信道。
  8 UE监听和共享数据信道关联的控制信道来获取调度信息。
  9 提供信道质量及反馈信息。
  10 获取广播消息。

3、三种状态区别

CONNECTED:    UE 和NG-RAN—connected   NG-RAN和5GC—connected
IDLE:                   UE 和NG-RAN—released      NG-RAN和5GC—released
INACTIVE:           UE 和NG-RAN—suspend      NG-RAN和5GC—connected

INACTIVE这个模式只有RAN知道，对CN来说是connected

INACTIVE状态下，RRC和NAS上下文仍然部分保留在终端、基站和核心网中，此时终端状态几乎和IDLE相同，还可以快速从INACTIVE转移到CONNECTED态，以此减少信令开销

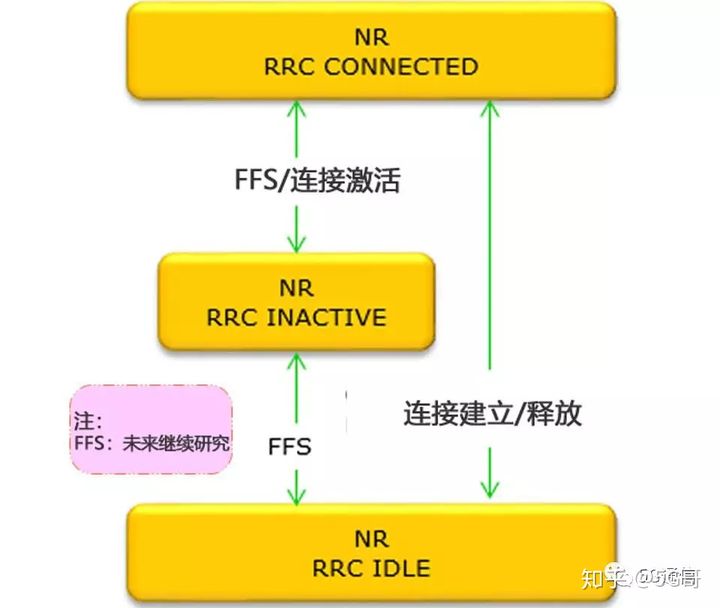

4、NR间状态间转换

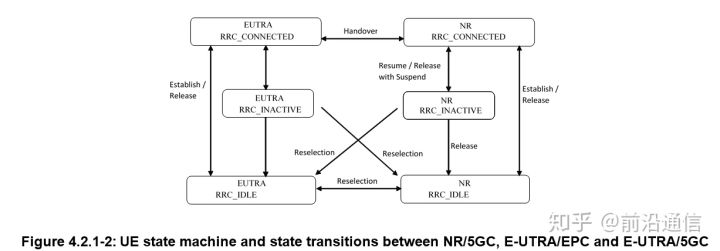

5、NR与LTE 间状态间转换

LTE idle 和NR idle 可以通过cell reselection 进行切换

NR inactive 通过reselection 进入到LTE idle

NR inactive 可以通过连接的建立回到NR connected 的状态，这个是双向的，也可以单向的回到idle态。

可以从NR connect 态Handover到LTE，这个也是双向的

6、补充LTE三个状态：

Idle态：

• 通过高层配置UE特定的DRX（不适用于NBIoT）；
• UE自行控制移动性；
• 监听寻呼信道以获取CN paging来探测到来的呼叫，系统消息改变，ETWS通知（针对具备ETWS能力的UE），CMAS通知（针对具备CMAS能力的UE）。
• 执行邻区测量及小区重选操作。
• 获取广播消息。
• 根据位置和时间搜集测量结果。

inactive态：

• 通过上层或者RRC配置UE特定DRX。
• 通过RRC层配置RAN-based notification area。
• 除非特别指定，否则使用idle态的流程。
• 监听寻呼信道来获得使用5G-S-TMSI的CN paging及使用I-RNTI的RAN paging。
• 执行周期性的RAN-based notification area update
• 在UE跨RAN-based notification area移动时候执行相应的update流程。

Connected态：

• 传送单播数据。
• 在底层配置UE特定的DRX参数。
• 配置一个或者多个SCell来实现CA扩充带宽使用。
• 配置一个SCG和MCG配合实现DC扩充带宽。
• 对于支持ENDC的UE，配置NR SCG以便和相应的MCG配合来提升SRB的性能及DRB的带宽。
• 网络侧来控制移动性。
• UE监听寻呼行到及SIB1来获知是否有广播消息的改变通知，获取ETWS通知（针对ETWS能力的UE），获取CMAS通知（针对CMAS能力的UE，不适用于NBIoT）。
• 监控和数据共享信道关联的控制信道来获取调度信息。
• 提供信道质量及反馈信息（不适用于NBIoT）。
• 获取广播消息（不适用于NBIoT）。
