LTE 网络架构

高层次的网络架构，LTE是由以下三个主要组件：

• 用户设备 (UE).

• 进化UMTS地面无线接入网 (E-UTRAN).

• 分组核心演进 (EPC).

演进分组核心网与分组数据网络诸如因特网，专用企业网络或IP多媒体子系统在外界连通。系统不同部分之间的接口，Uu，S1和SGI表示，如下所示：

用户设备 (UE)

用于LTE的用户设备的内部结构是相同的使用UMTS和GSM中的一项，它实际上是一个移动设备（ME）。以下重要模块的移动设备包括：

• 移动终端 (MT): 处理所有的通信功能

• 终端设备 (TE): 这将终止数据流.

• 通用集成电路卡 (UICC): 这也被称为LTE设备的SIM卡设置。它运行的通用用户识别模块（USIM）的应用程序

一张USIM存储用户特定的数据非常相似的3G SIM卡。这使用户的电话号码，家庭网络身份和安全密钥等信息

E-UTRAN（接入网）

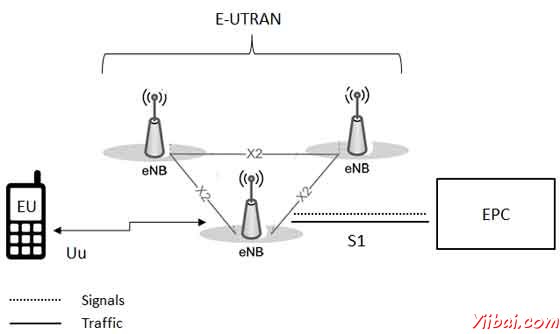

演进UMTS地面无线接入网（E-UTRAN）的体系结构已被如下所示。

E-UTRAN的处理移动和演进分组核心，只是有一个组件中，演进式基站，称为的eNodeB或eNB之间的无线通信。每个基站的基站，控制移动台在一个或多个单元格。被称为它的服务eNB与移动通信的基站。

LTE的移动通信只用一个基站和一个单元格的时间，并有以下两个基站所支持的主要功能：

• EBN发送和接收无线电传输到所有移动台，使用LTE空中接口的模拟和数字信号处理功能

• 基站控制低层次的操作，所有的手机，通过发送信令消息，如切换命令

每个EBN通过S1接口与EPC连接，它也可以连接到附近的基站通过X2接口，它主要用于在越区切换过程中的信令和数据包转发

已购买由用户提供家庭内的毫微微蜂窝覆盖的家庭基站（家庭基站）是基站。一个归属eNB属于一个封闭订户组（CSG），并且只能访问与USIM卡的移动台，也属于封闭订户组

演进分组核心（EPC）（核心网络）

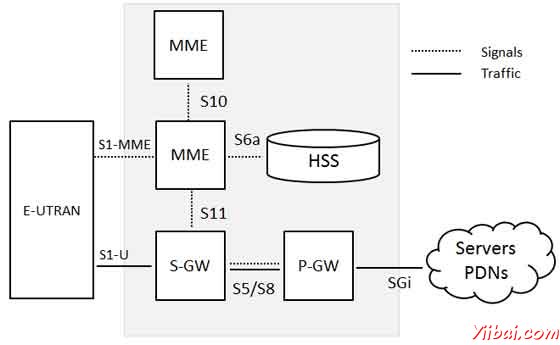

演进分组核心（EPC）的体系结构已被如下所示。有几个没有被图中所示的，以保持它的简单的组件。这些组件是像地震和海啸预警系统（ETWS），设备标识寄存器（EIR），策略控制和计费规则功能（PCRF）

下面是在上述架构中的每一个所示的组件的简要说明：

• 归属用户服务器（HSS）组件已结转UMTS和GSM是一个中央数据库包含所有网络运营商的用户信息

• 分组数据网络（PDN）网关（P-GW）与外界，即连通。分组数据网络PDN，使用SGI接口。每个分组数据网络的接入点名称（APN）确定。该PDN网关GPRS支持节点（GGSN）和服务GPRS支持节点（SGSN），UMTS和GSM相同的作用

• 作为一台路由器，基站和PDN网关间的数据转发的服务网关（S-GW）

• 移动性管理实体（MME）控制的高级别操作的移动通过信令消息和家庭用户服务器（HSS）

• 策略控制和计费规则功能（PCRF）是一个组件，它在上面的图中未示出，但它是负责策略控制决策，以及用于控制基于流的计费功能，在策略控制执行功能（PCEF）系指位于在P-GW

被称为S5/S8的服务和PDN网关之间的接口。如果这两个装置是在同一网络中，和S8，如果它们是在不同的网络中，这两个略有不同的实施方式中，即S5

E-UTRAN和EPC之间的功能分割

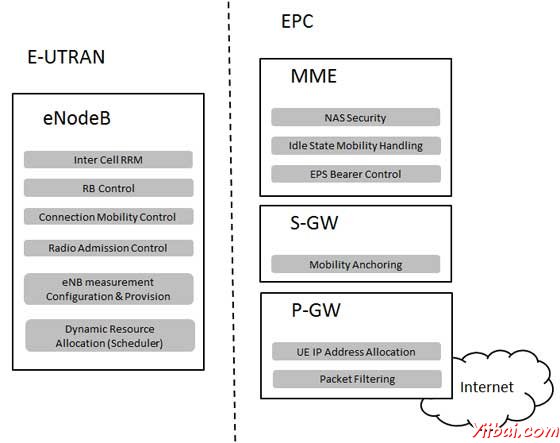

下图显示了E-UTRAN和EPC的LTE网络之间的功能分割：

2G/3G Vs LTE

下表比较了各种重要的网络元素和使用的信令协议在2G/3G和LTE。
