单片机晶振电路的设计与计算

晶体和晶振?

有源晶振 叫 晶振(oscillation) 无源晶振叫晶体(crystal)

有源晶振:有极性 不需要外接负载电容 需要电源

无源晶振:没有极性 需要外接负载匹配电容 不需要电源

单片机 无源晶振外接的负载匹配电容如何计算?
大多数单片机芯片 对负载电容没有要求 具体要看数据手册.(对于没有负载电容要求的单片机 设计晶振电路时只需要考虑晶振的 负载电容即可)

而无源晶振 一般都会有负载电容的要求.

先看一下无源晶振 震荡电路的 等效电路

其中C1 为晶振的静态并联电容 晶振固有参数 C2 C3为外接的匹配电容

计算公式:
晶振负载电容 = [ (Cd*Cg)/Cd+Cg ] + Cs

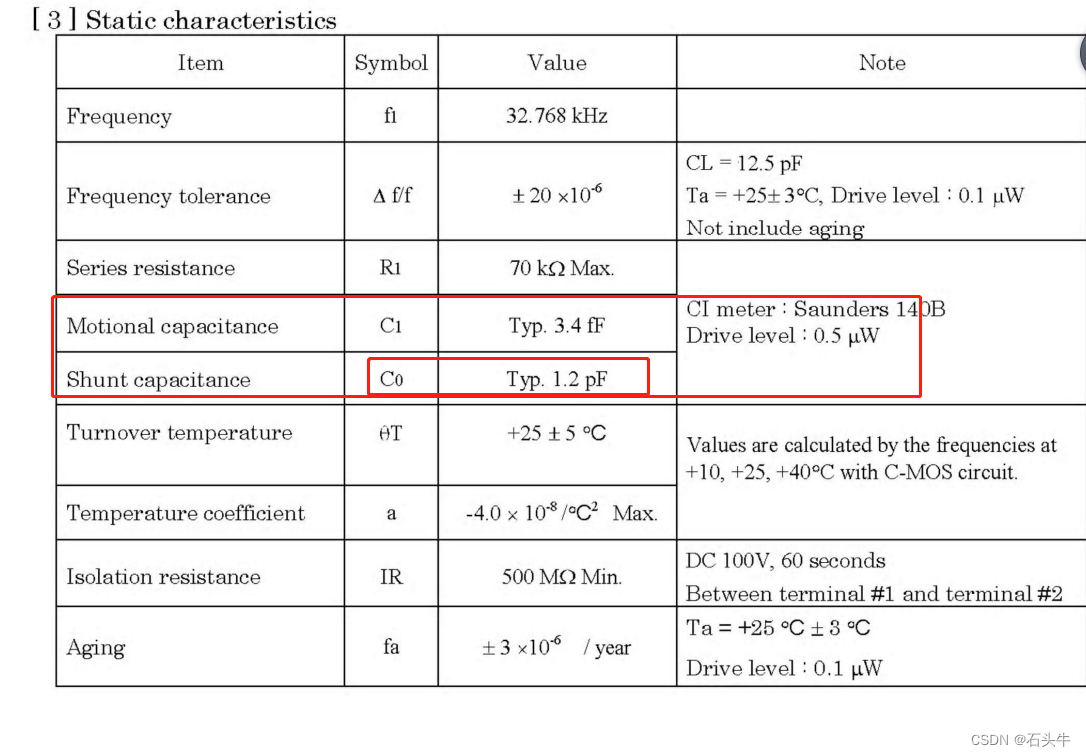

Cs 是晶振的静态并联电容 即上图中的 C1(此值在晶振的数据手册可以看到,如下图C0)

Cd 和 Cg是 晶振两个脚对地的总电容.
Cd的组成 主要包括 准备外接的匹配电容C2 + PCB走线的寄生电容 Cpcb + 单片机内部的引脚电容 Cic
Cg的组成 主要包括 准备外接的匹配电容C3 + PCB走线的寄生电容 Cpcb + 单片机内部的引脚电容 Cic

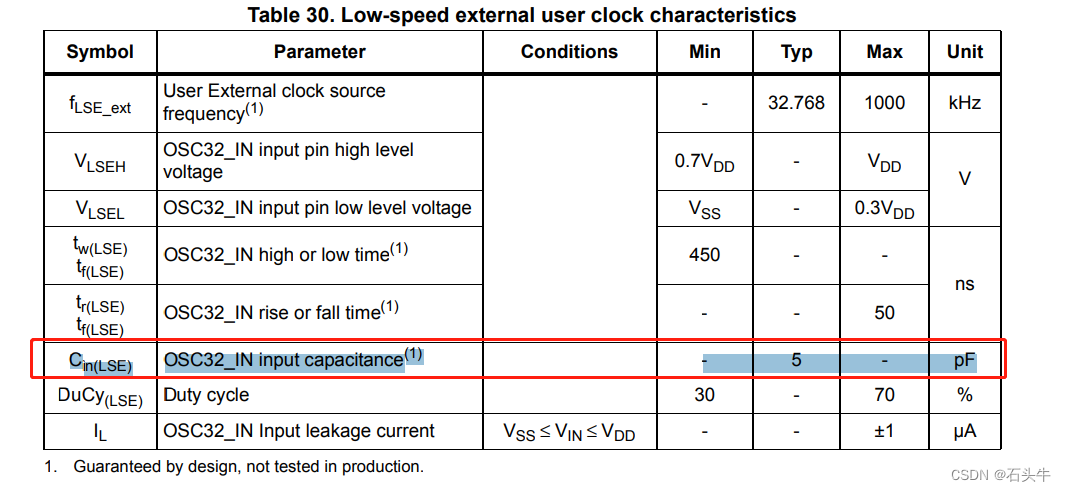

Cic是单片机或集成电路内部的电容 (一般数据手册会给出,如下图 Cin 就是单片机内部的电容)

计算匹配电容
设晶振的匹配电容为12.5pf (晶振手册上都会有). 需要计算的匹配电容为 C2和C3
则
12.5 = [ (Cd*Cg)/Cd+Cg ] + Cs

设Cd Cg 相等
PCB走线的寄生电容 Cpcb 经验值为1pf
单片机内部的引脚电容 Cic 查手册得到 为5pf
Cs查手册可得到为 1.2pf
则
Cd/2 = Cg/2 = 12.5-1.2 = 11.3pf
Cd = Cg = 22.6pf
则
C2 = C3 = 22.6 - 1 - 5 = 16.6pf

选取 16pf 电容即可

粗略计算方法 C2 = C3 = 数据手册给出的负载电容值12.5pf 的 1.5倍.

测量: 晶振频率是否准确可以使用频率计进行测量,或者把电路板邮寄给晶振厂家,厂家会帮你做测量和晶振负载电容的匹配
