介绍

本文主要介绍安信可NodeMCU-32S开发板驱动Ra-01模块实现LoRa信号传输温湿度数据，并显示到OLED显示屏上。其中LoRa通讯传输过程模拟网关与节点的单向传输方式，即：网关发送的数据只能被节点接收到，而节点发出的数据只能被网关接收到。

1. 开发环境以及驱动库

1.1 开发环境

基于ESP32的Arduino开发环境，版本号：1.8.12
ESP32 SDK版本号：2.0.0-alpha1

1.2 模块驱动库

1. LoRa驱动库：arduino-LoRa
   驱动库下载链接：https://github.com/sandeepmistry/arduino-LoRa
2. OLED显示屏（基于SSD1306芯片）驱动库：esp8266-oled-ssd1306（Version：4.2.0）
   驱动库下载链接：https://github.com/ThingPulse/esp8266-oled-ssd1306
3. SHT3X温湿度传感器驱动库：ClosedCube_SHT31D_Arduino
   驱动库下载链接：https://github.com/closedcube/ClosedCube_SHT31D_Arduino

2. 硬件

2.1 硬件准备

1. 开发板：NodeMCU-32S开发板
2. Ra-01模块
3. OLED显示屏：四线0.96寸OLED（SSD1306主控芯片）
4. SHT3x温湿度传感器
5. 安卓接口下载线

2.2 硬件接线

• LoRa Gateway

• LoRa Node


3 软件

工程代码下载链接：https://gitee.com/ritage/arduino-diy/tree/master

3.1 程序流程图

工程代码的流程图包含Gateway以及Node两个工程的代码

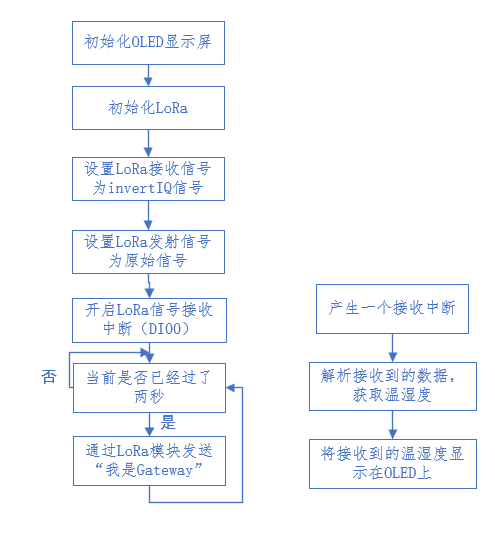

1. Gateway的工程代码


2. Node的工程代码


3.2 代码分析

3.2.1 LoRa模块程序分析

LoRa.setPins(csPin, resetPin, irqPin);	//设置LoRa模块的选择引脚，复位引脚以及DI00中断引脚
LoRa.begin(frequency)；				//驱动LoRa模块，通讯频率设置为frequency
LoRa.onReceive(ReceiveCallBack);	//启动接收中断，中断函数为ReceiveCallBack()
LoRa.onTxDone(onTxDone);			//启动发送完成中断，中断函数为onTxDone()
LoRa.enableInvertIQ();			//开启信号转换
LoRa.disableInvertIQ();			//关闭信号转换
LoRa.receive();					//设置为接收模式
LoRa.idle();					//设置为闲时模式

/*以下三个函数的组合用于发送消息*/
LoRa.beginPacket();                   // start packet
LoRa.print(message);                  // add payload
LoRa.endPacket(true); 				// end payload

3.2.2 OLED显示屏程序分析

display.init();				//初始化OLED显示屏
display.clear();				//清屏
display.drawString(0, 0, "Hello World"); 	//参数：x, y, text 指定x,y像素点显示text数据
display.display();			//完成显示动作（不可少）

3.3.3 SHT3x传感器程序分析

ClosedCube_SHT3XD sht3xd;	//声明sht3xd对象
sht3xd.begin(0x44);	//驱动地址为0x44的I2C从设备
sht3xd.readTempAndHumidity(repeatability, mode, timeout);	//设置以repeatability重复模式，mode读取模式，timeout超时
sht3xd.periodicStart(repeatability, frequency);		//设置以repeatability重复模式，frequency频率读取温湿度

4. 工程效果

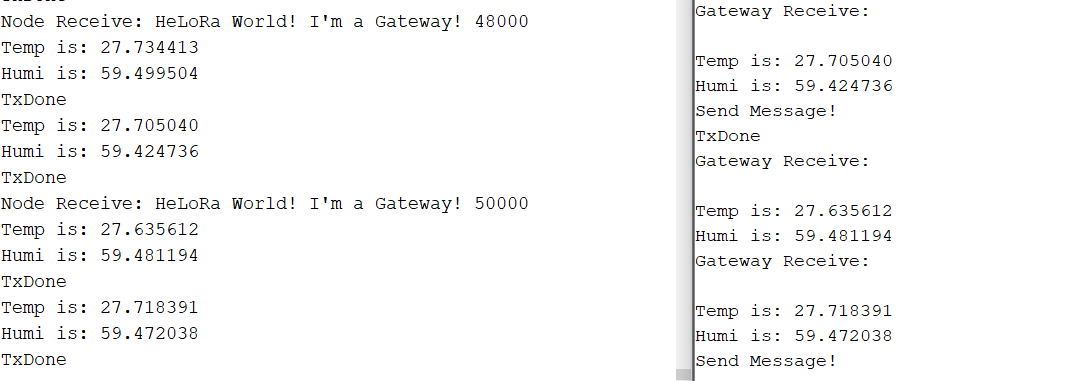

4.1 Gateway以及Node消息显示情况

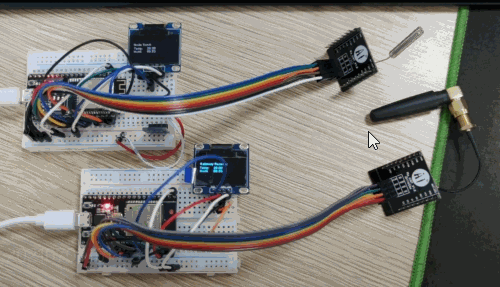

4.2 演示效果

联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，以上提供的驱动源码联系我们可以免费提供
