PXE网络安装

PXE相关概念

PXE不是一种安装方式，是一种引导的方式。pxe方式要求安装的计算机中必须包含一个 支持PXE 的网卡，且主板支持网络引导，PXE （Pre-boot Execution Environment）协议使计算机可以通过网络启动。 PXE协议分为 client 和 server 端，PXE client 在网卡Rom中，当计算机引导时，cpu通过加载bios映射到内存中的片段，然后检查计算机的健康状况（如cpu风扇，网卡等）继而 把网卡Rom中的PXE client 调入内存引导执行，由 PXE client 将放置在远端的文件通过网络下载到本地运行。PXE 协议需要设置 DHCP 服务器 和 TFTP 服务器。DHCP 服务器用来给 PXE client分配一个 IP 地址，由于是给 PXE client 分配 IP 地址，所以在配置 DHCP 服务器时需要增加相应的设置。在 PXE client 的 ROM 中，已经存在了 TFTP Client。PXE Client 通过 TFTP 协议到 TFTP Server 上下载所需的文件。一方面tftp可以达到32M,对于系统内核，引导程序等小文件，足以达到，另一方面tftp使用udp协议69号端口，速度也快足以满足要求速度也可以，何乐而不为。

 Kickstart简介：kickstart是一个利用Anconda工具实现服务器自动化安装的方法；通过生成的kickstart配置文件ks.cfg，服务器安装可以实现从裸机到全功能服务的的非交互式（无人值守式）安装配置。

PXE相关部署

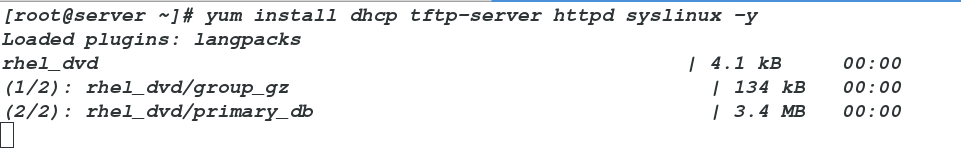

在服务端安装dhcp、tftp-server、httpd和syslinux服务

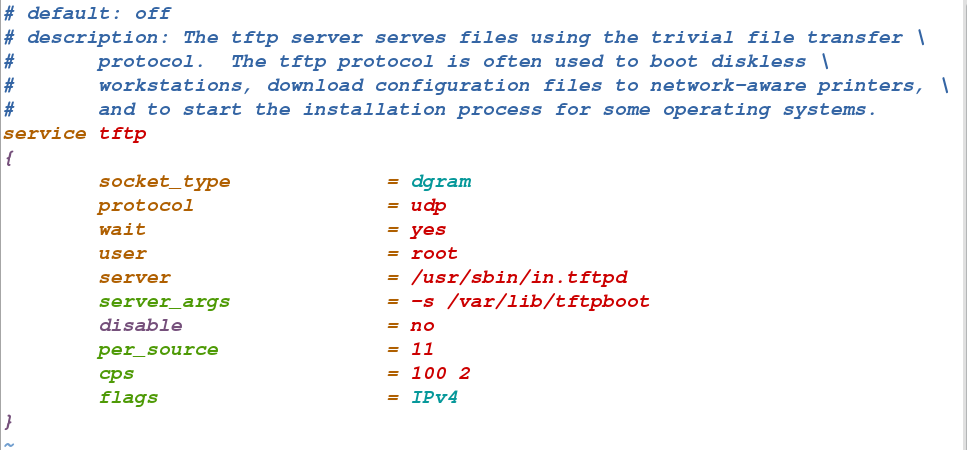

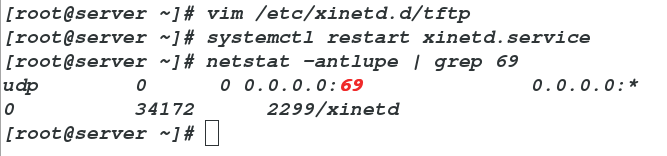

配置tftp服务，编辑/etc/xinetd.d/tftp文件，查看69端口是否启用

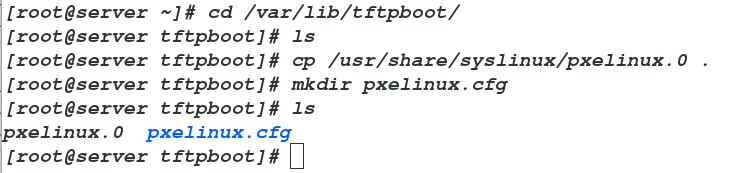

切换到/var/lib/tftpboot/目录下，配置pxe，将/usr/share/syslinux/pxelinux.0复制到当前目录

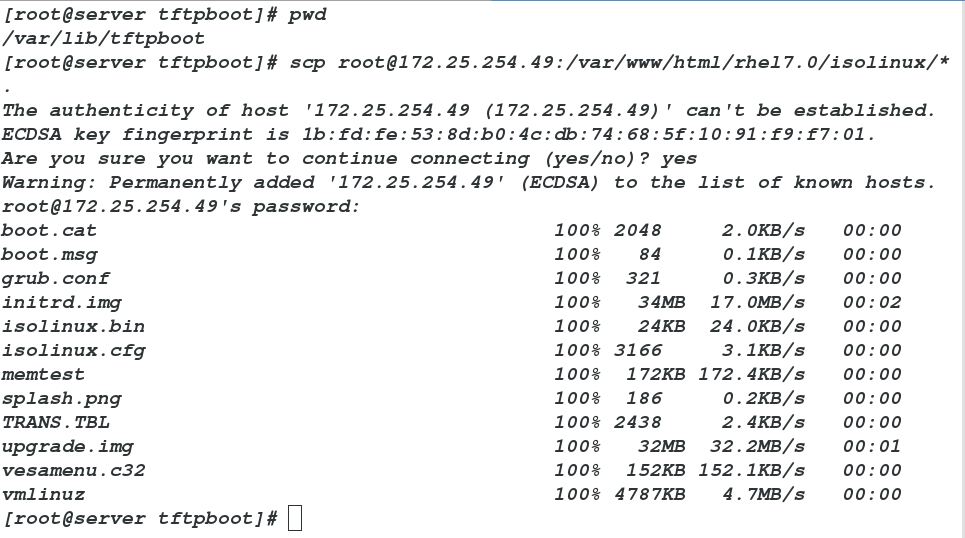

再将主机http共享目录/var/www/html下的rhel7.0中isolinux目录下的所有内容复制到当前目录下

注意：系统版本要与镜像的版本一致，server主机的系统版本为7.0

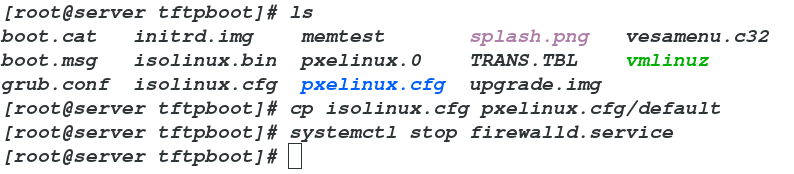

查看，然后再将该目录下的isolinux.cfg文件复制到pxelinuc.cfg目录下的default文件上，关闭防火墙服务

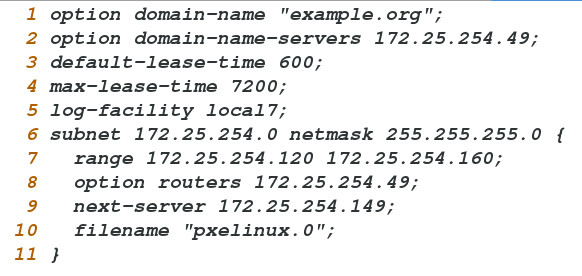

在服务端配置dhcpd服务，编辑配置文件，重启服务

在服务端测试：

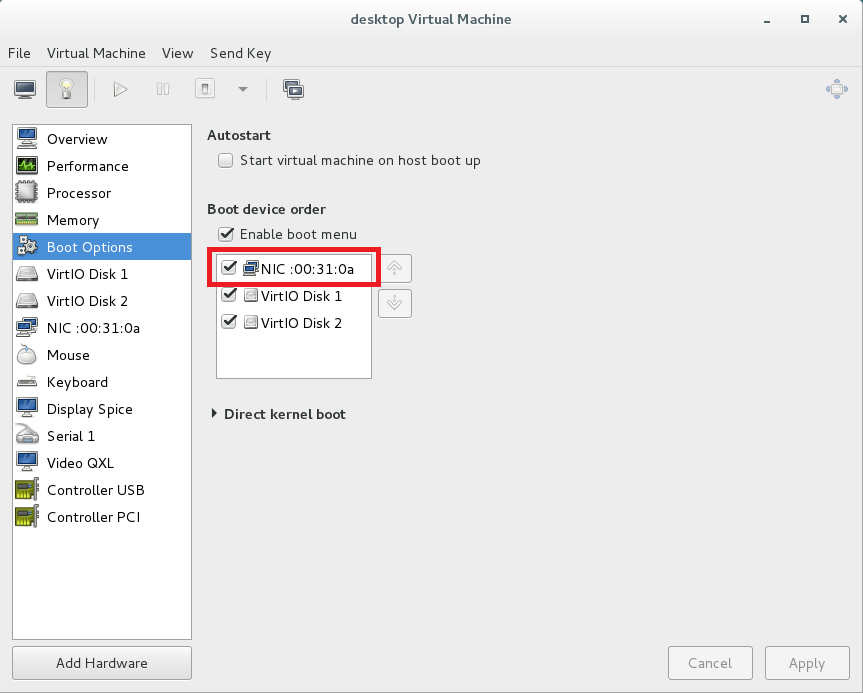

测试之前需要先将测试主机调制从网络启动，然后再进行测试

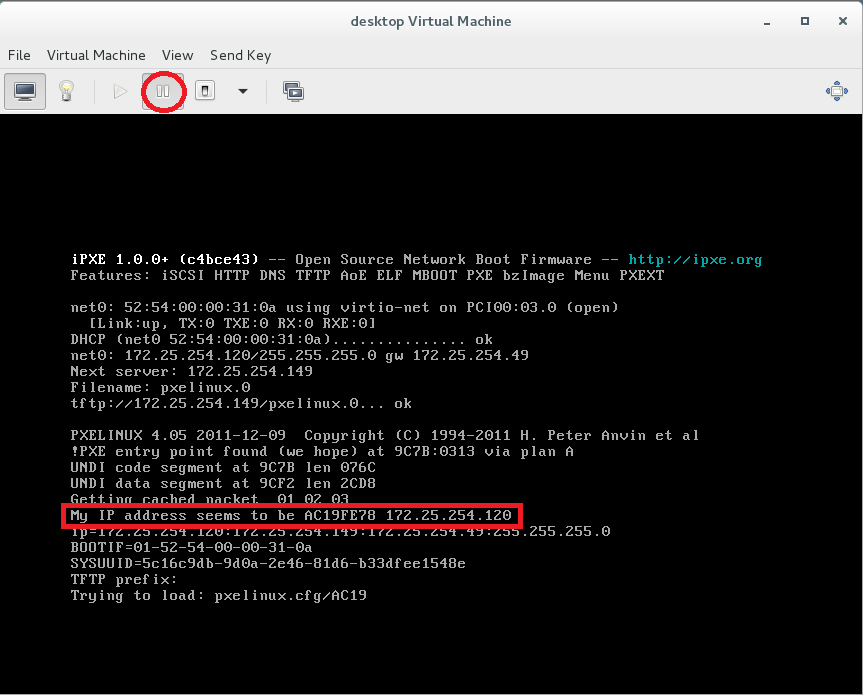

测试过程可以点击上方红色圈内按钮，表示暂停，通过此按钮可以观察测试主机通过dhcp获取到的ip是多少

此台测试主机通过dhcp获取到的ip为172.25.254.120

获取ip之后进入的界面如下图：

默认情况下系统进入的是第二个选项，黄色显示的选项

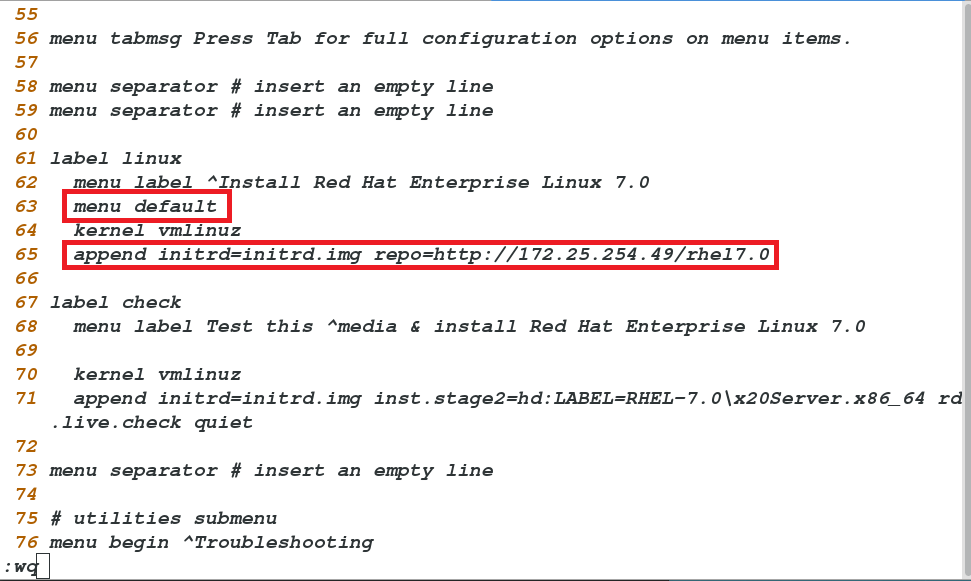

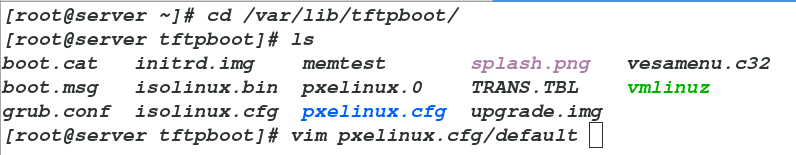

编辑/var/lib/tftpboot/pxelinux.cfg/default文件，可以更改进入系统安装界面的名称，也可以更改默认情况下的选项以及从网络读取镜像的位置

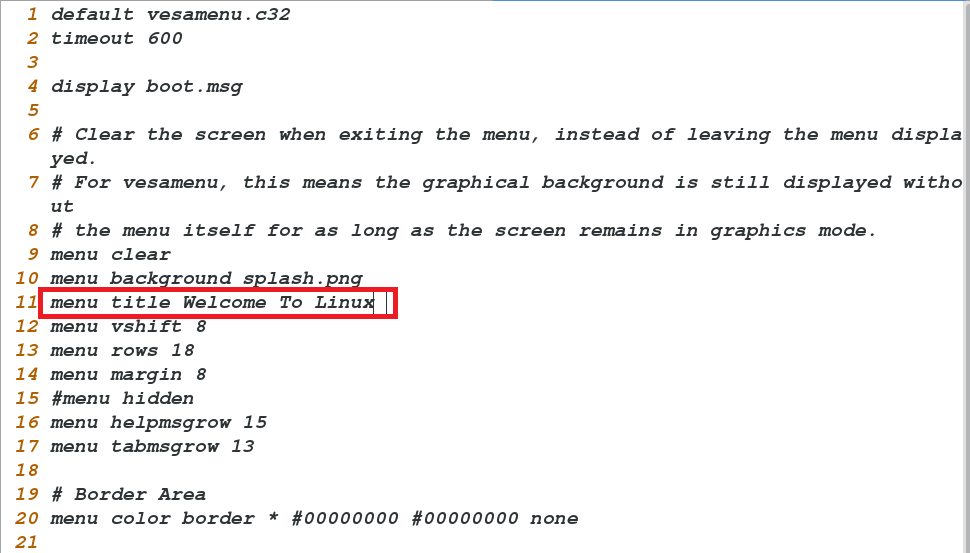

更改进入系统安装界面的名称为Welcome To Linux

更改默认情况下的选项为第一个-->安装红帽7.0版本的系统，更改从网络读取镜像的位置为172.25.254.49/rhel7.0

更改此文件后不需要重启服务，即改即生效

在客户主机测试：

选择安装系统的选项之后，首先读取的是vmlinuz和initrd.img文件

vmlinuz                ##系统内核文件，所有的进程都受内核控制

initrd.img            ##初始化镜像文件，包含初始化过程中的所有命令文件

进入到选项界面的背景图片也可以更改

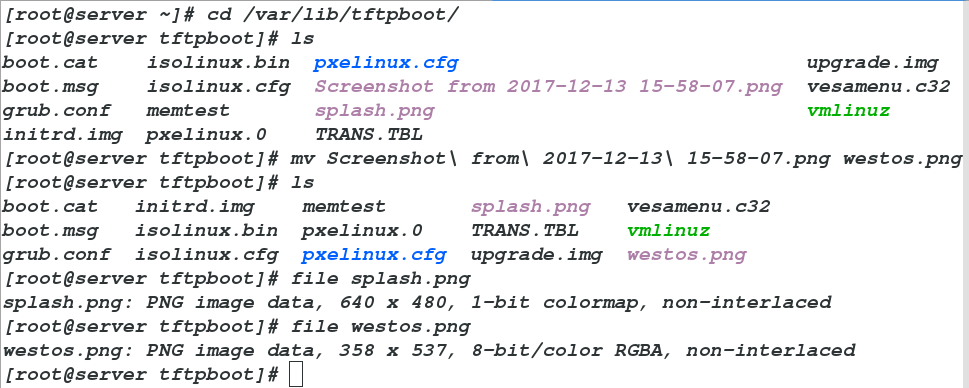

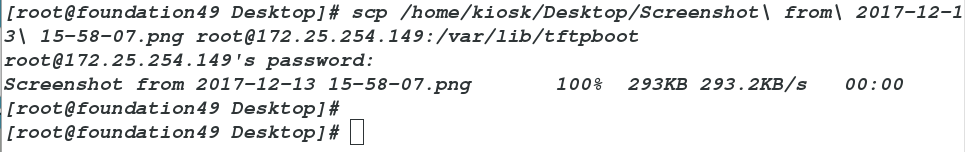

从主机上发送一张照片到服务端主机的/var/lib/tftpbool目录下，重命名为westos.png

默认情况下选项界面的背景图像大小为640x480

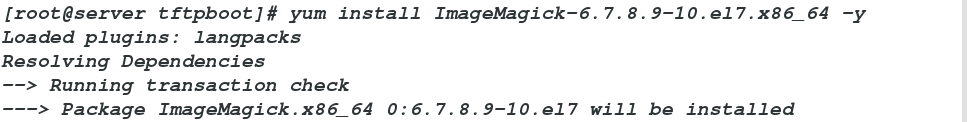

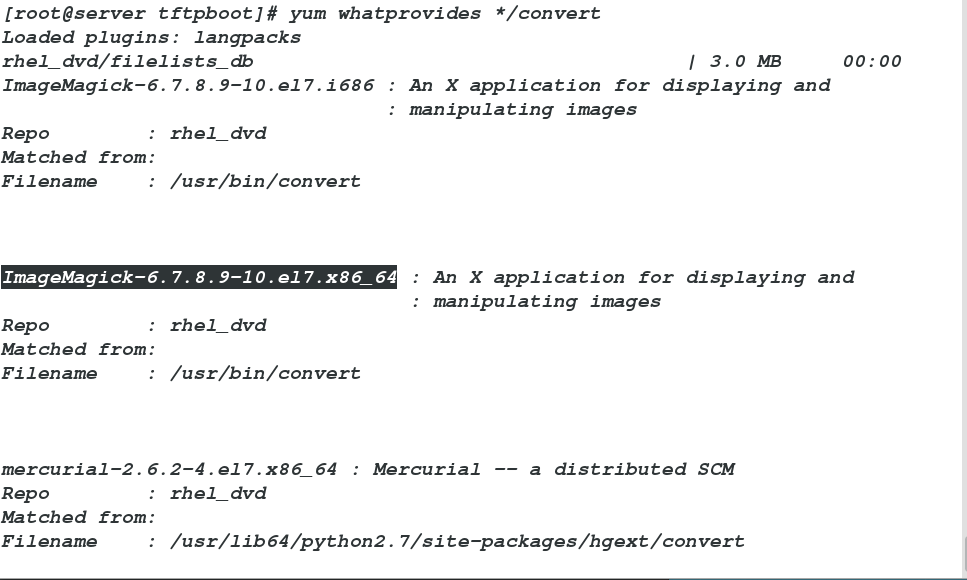

安装ImageMagick服务，裁剪图片

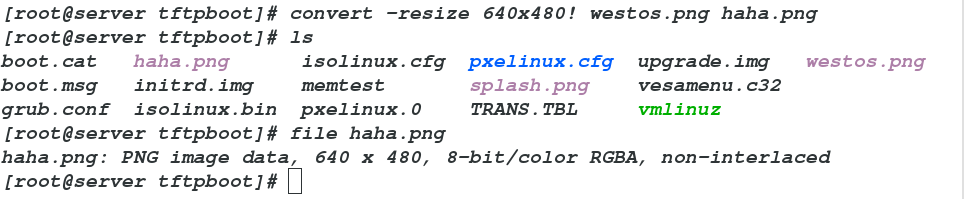

convert -resize 640x480! westos.png haha.png

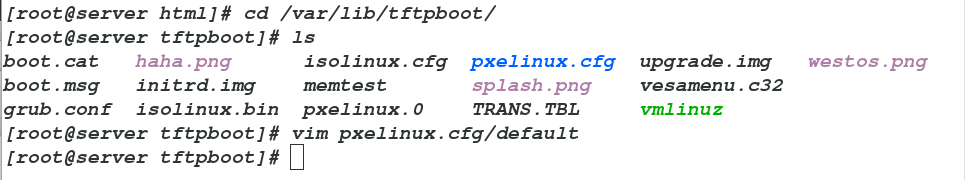

编辑/var/lib/tftpboot/pxelinux.cfg/default文件，更改选项界面的背景图片，同时也能更改进入选项的时间

默认情况下进入选项的时间为60秒，更改为5秒

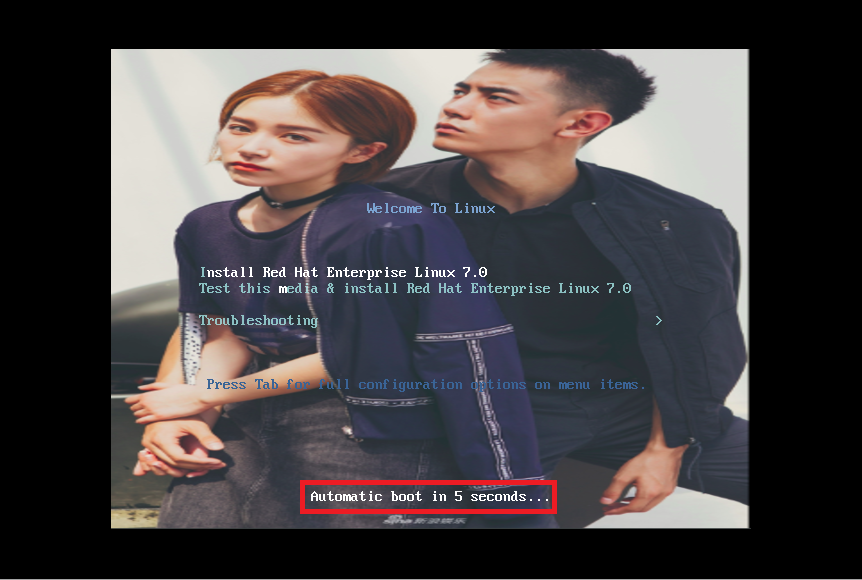

在客户端主机测试：

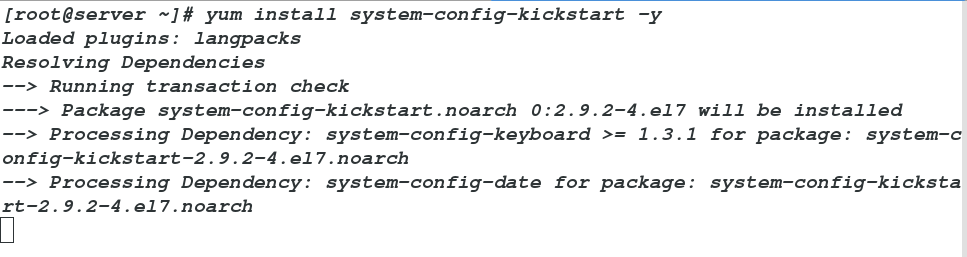

在服务端安装system-config-kickstart服务

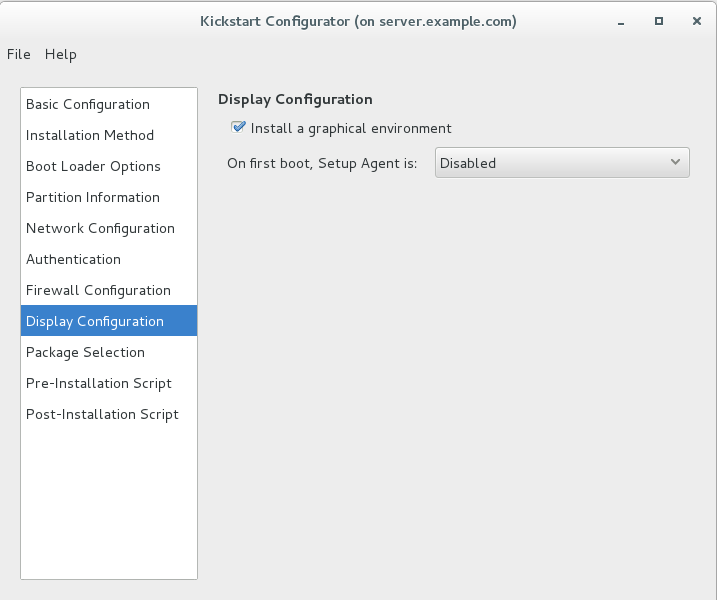

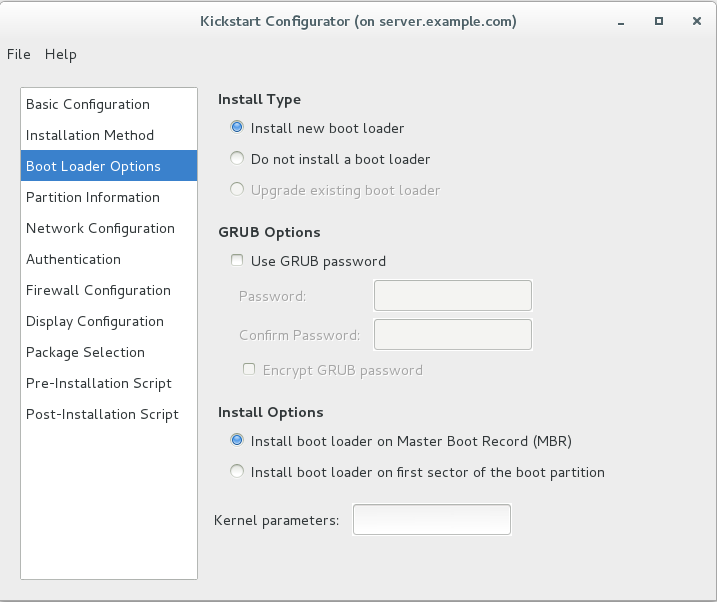

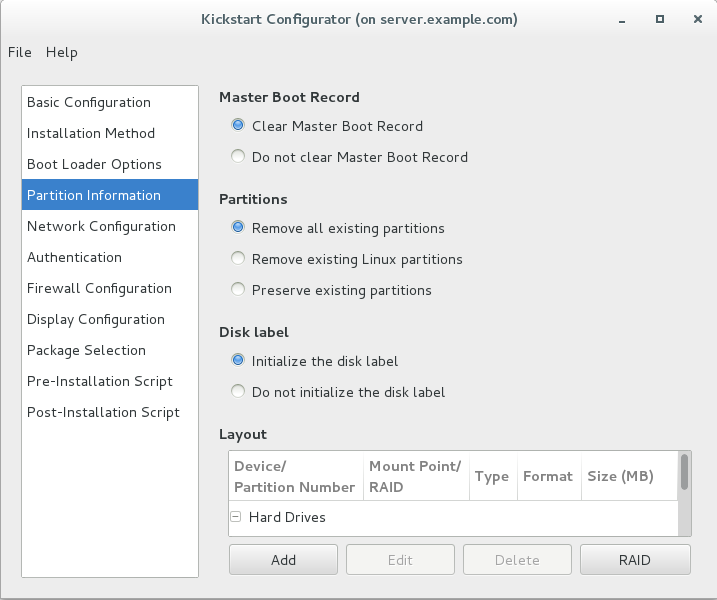

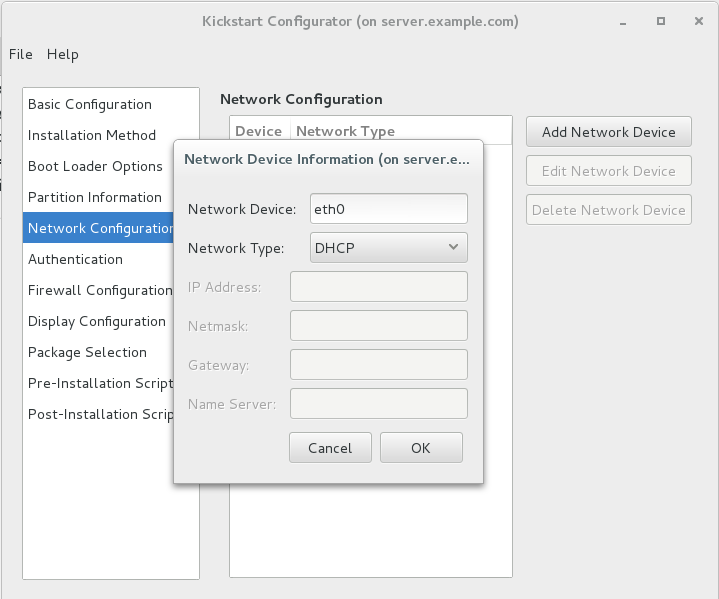

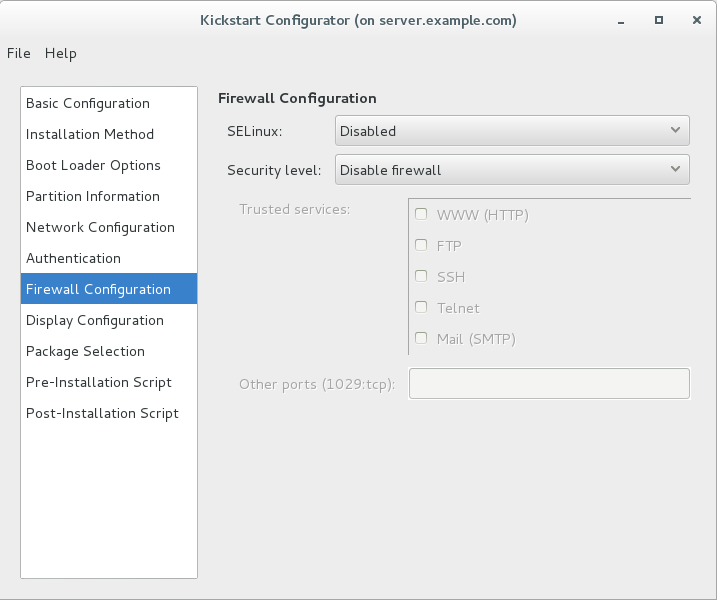

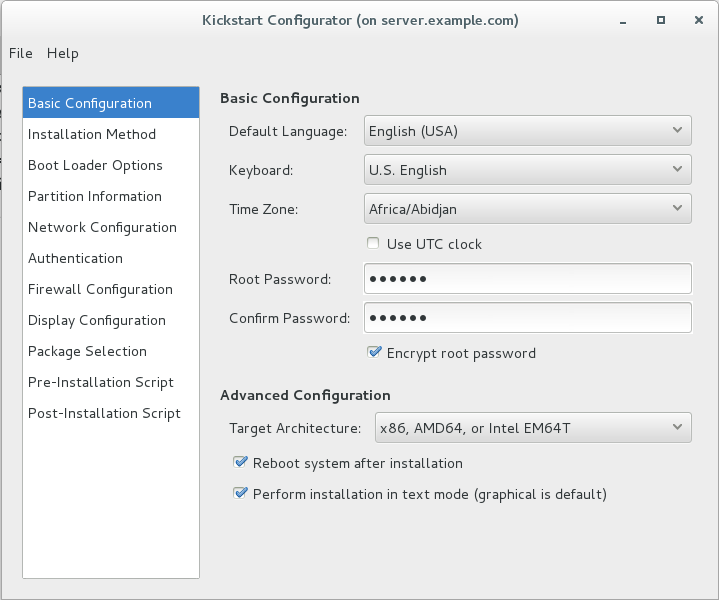

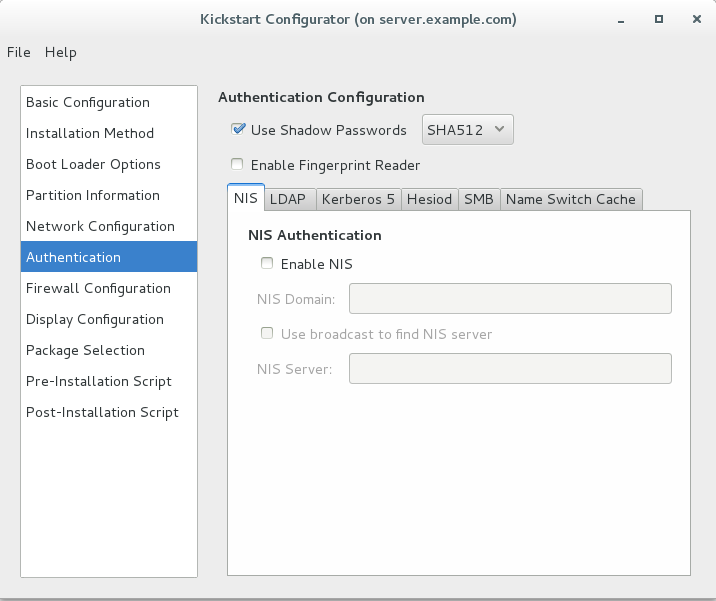

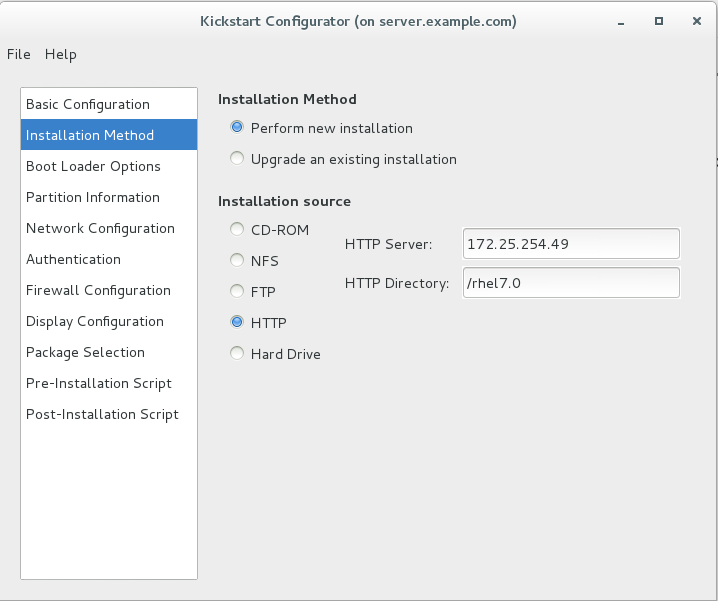

用system-config-kickstart命令打开图形界面，设置安装系统过程中的基本配置，如下图

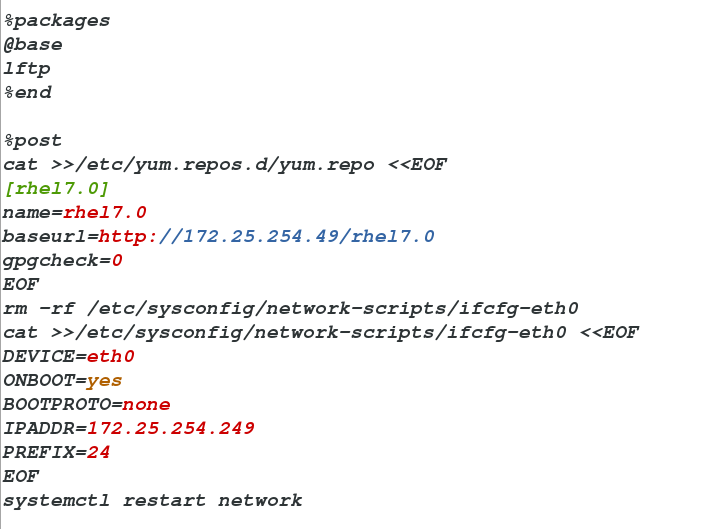

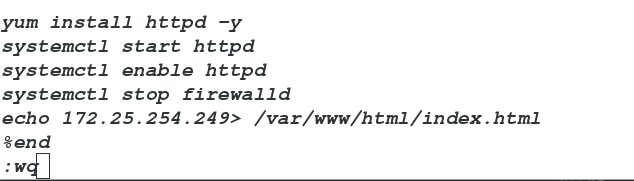

设置完成之后将ks.cfg文件保存到httpd的发布目录/var/www/html下，切换此目录下编辑ks.cfg文件

ksvalidator ks.cfg               ##检查文件是否有语法性的的错误

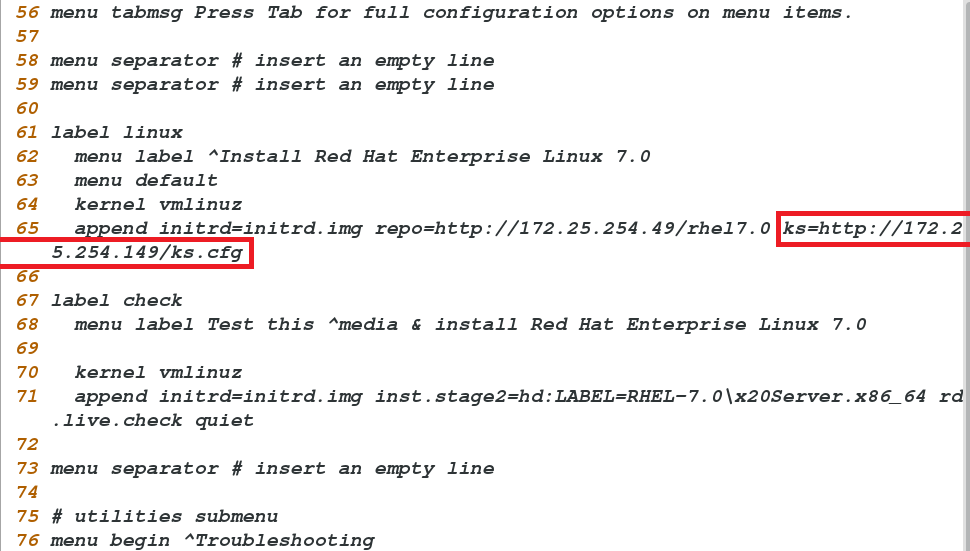

再到/var/lib/tftpboot目录下编辑pxelinux.cfg/default文件

重启httpd和dhcpd服务

在客户端主机上测试：

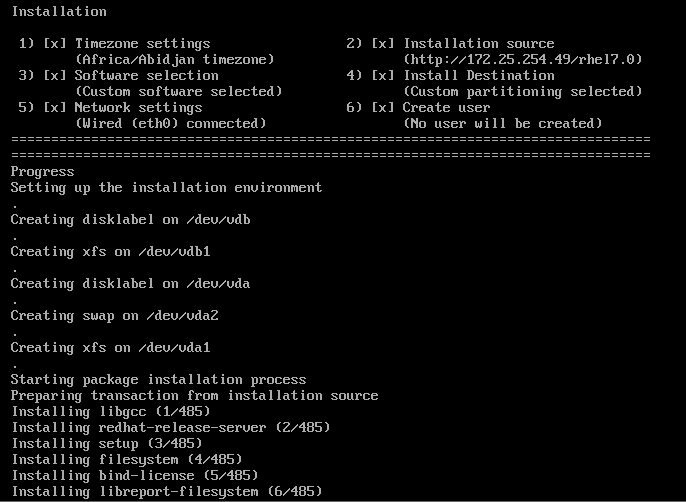

开始安装系统
