概述
深入了解LoRaWAN
内容概要：
1、LoRaWAN概述
2、LoRaWAN终端（重点掌握）
3、LoRaWAN服务器
LoRaWAN是什么：

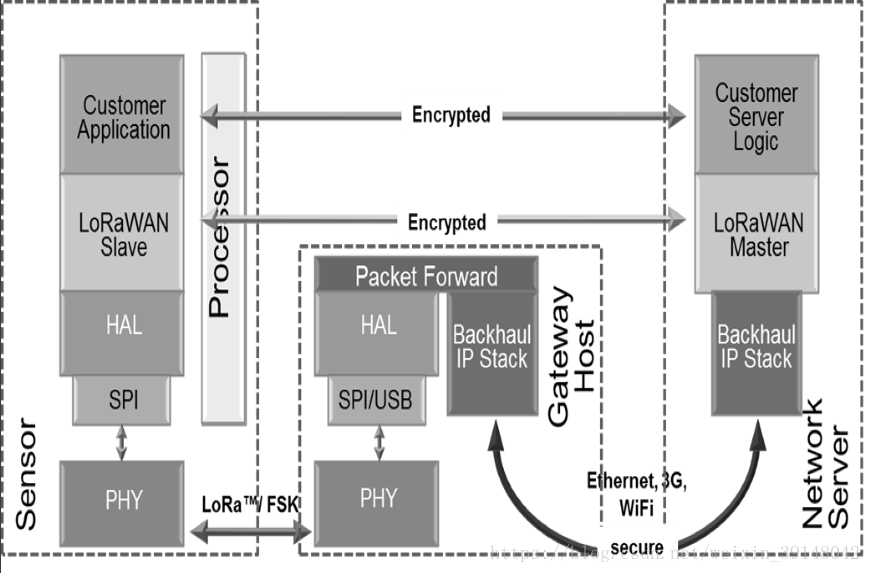

LoRaWAN采用星型无线拓扑：End Nodes（节点）、Gateway（网关）、Network Server（网络服务器）、Application Server（应用服务器）
LoRaWAN通信协议：
低功耗、可扩展、高服务质量、安全的长距离无线网络
LoRaWAN通信机制：

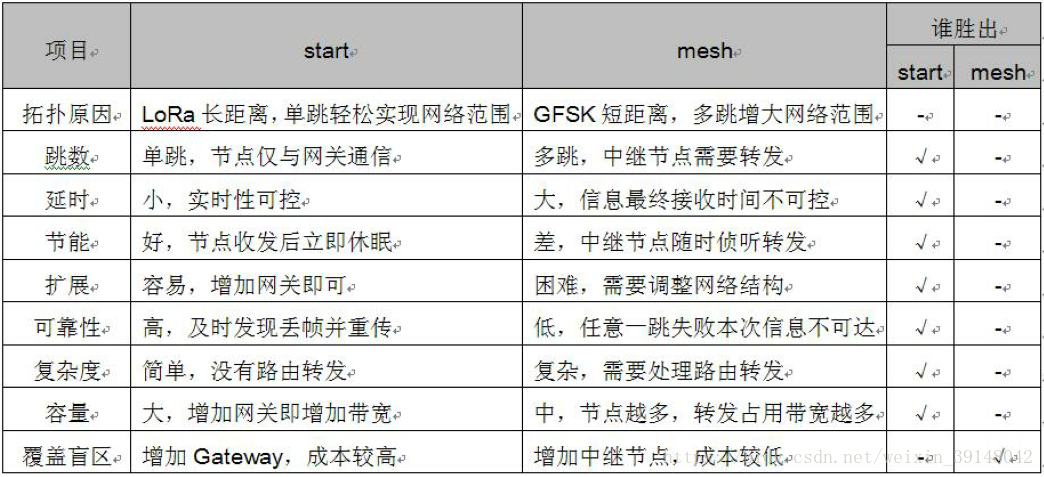

LoRaWAN与其他组网协议对比：

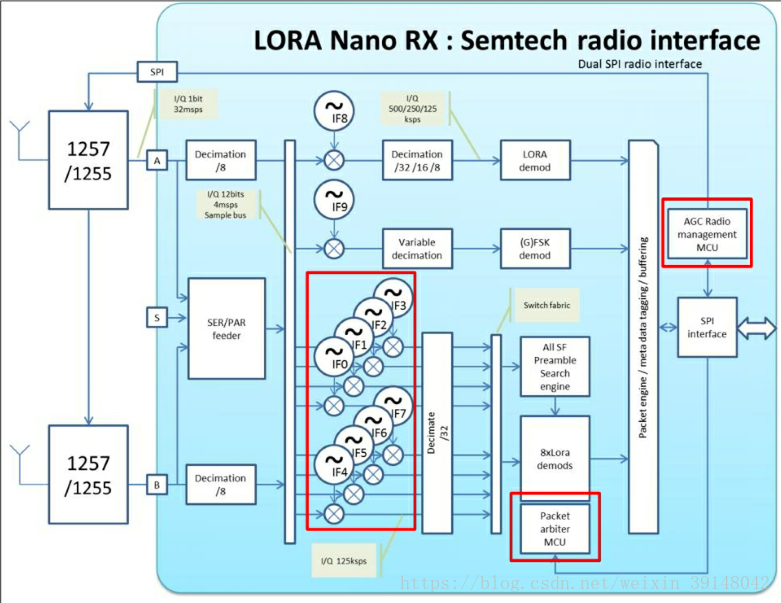

LoRaWAN网关SX1301：（8通道的LoRa接口用于LoRa节点的接入、一个FSK接口用于FSK节点的接入、1个LoRa网关间通讯的接口）
大容量的网络规模、高速度的通信机制
有三种节点类型：Class A、Class B、Class C

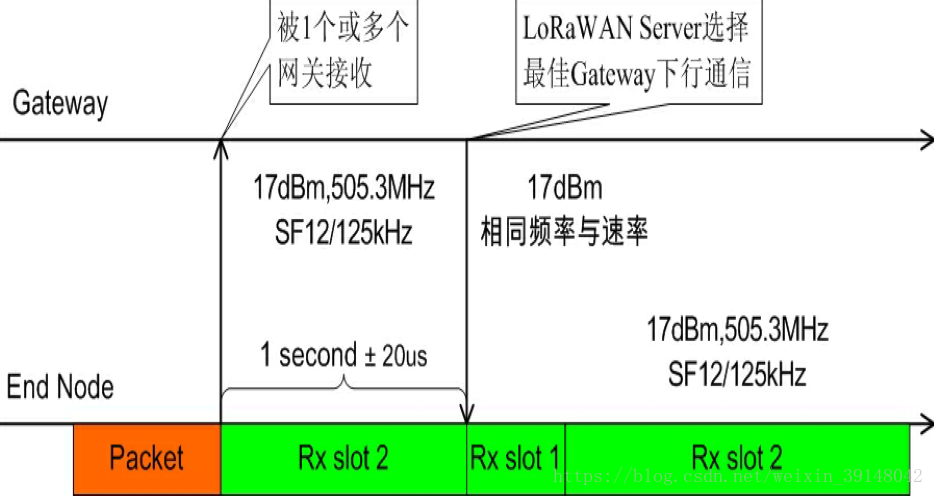

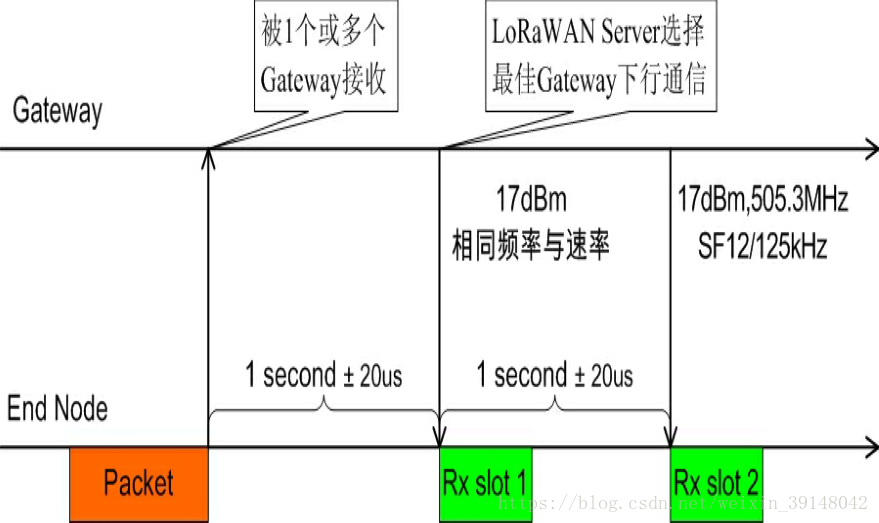

LoRaWAN终端Class A：（平时处于休眠模式，当他需要工作的时候才会去发送数据包，所以功耗比较低。但是实时性较差，间隔一段时间才能下行通信）

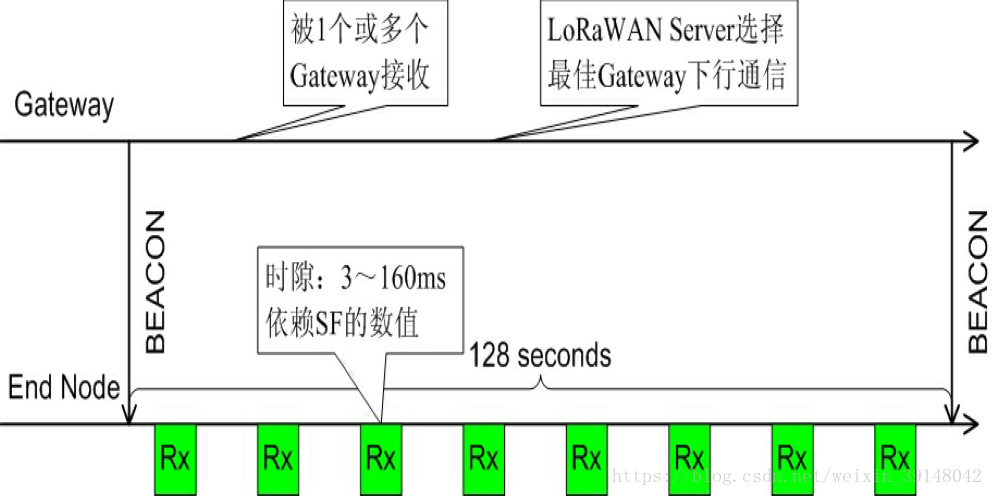

LoRaWAN终端Class B：（当需要节点去响应实时性问题的时候，首先网关会发送一个信标，告诉节点要加快通讯，快速工作，节点收到信标之后，会在128秒内去打开多个事件窗口，每个窗口在3-160ms，在128秒内可以实时对节点进行监控）
LoRaWAN终端Class C：（如果不发送数据的情况下，节点一直打开接收窗口，既保证了实时性，也保证了数据的收发，但是功耗非常高）

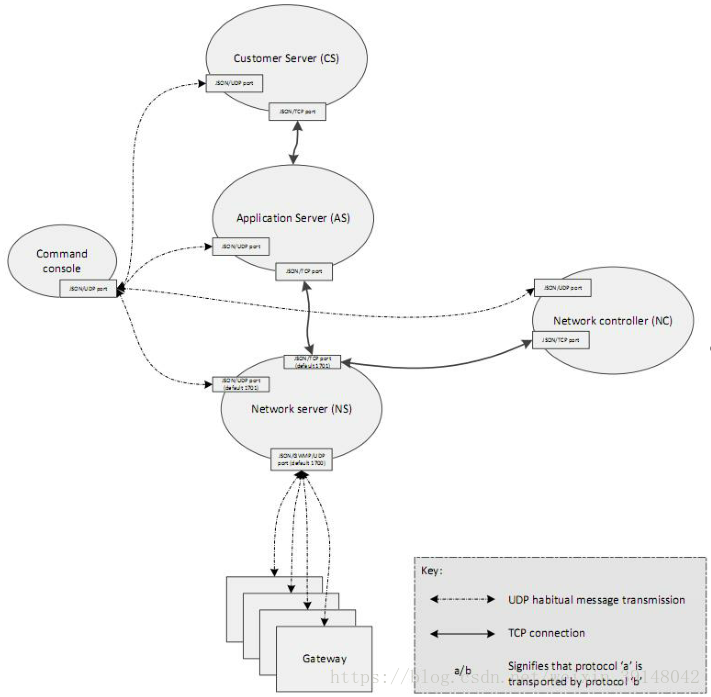

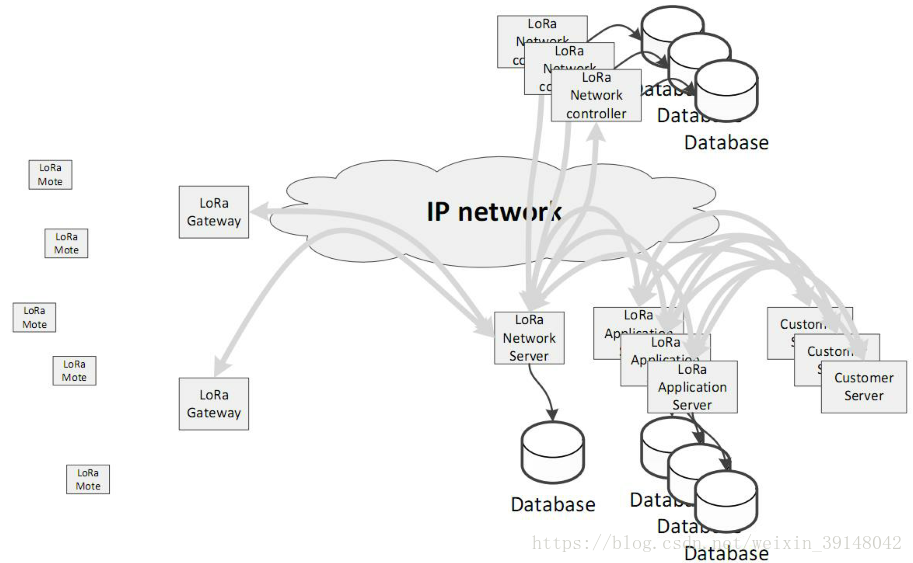

LoRaWAN服务器框架：
LoRaWAN服务器通信接口：

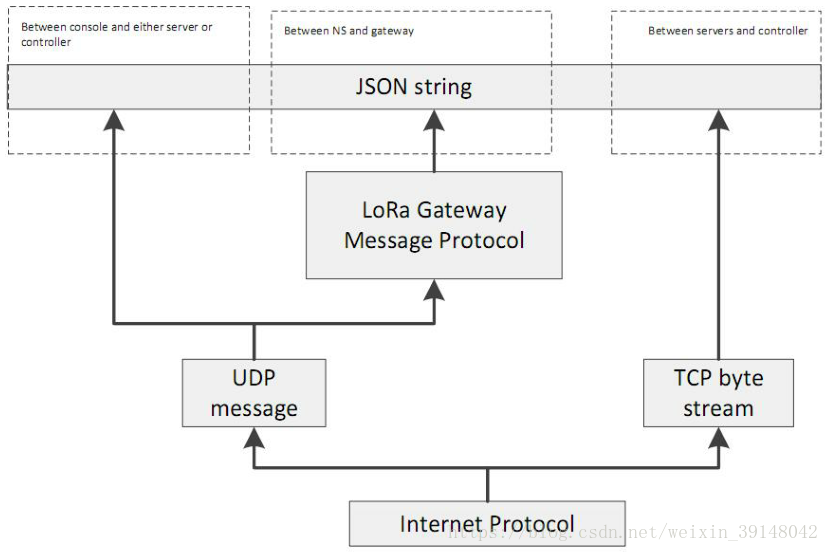

LoRaWAN服务器通信协议：
LoRa自组网架构设计
内容概要：
1、MAC协议设计
2、LoRa自组网协调器设计
3、LoRa自组网节点设计
MAC协议重要性：解决信号冲突的问题、尽可能地节省电能、保证通信的健壮和稳定性
MAC协议种类：
1、信道划分的MAC协议：时分（TDMA）、频分（FDMA）、码分（CDMA）
2、随机访问MAC协议：
ALOHA,S-ALOHA,CSMA,CSMA/CD
CSMA/CD应用于以太网
CSMA/CA应用于802.11无线局域网
3、轮讯访问MAC协议：
主节点轮询

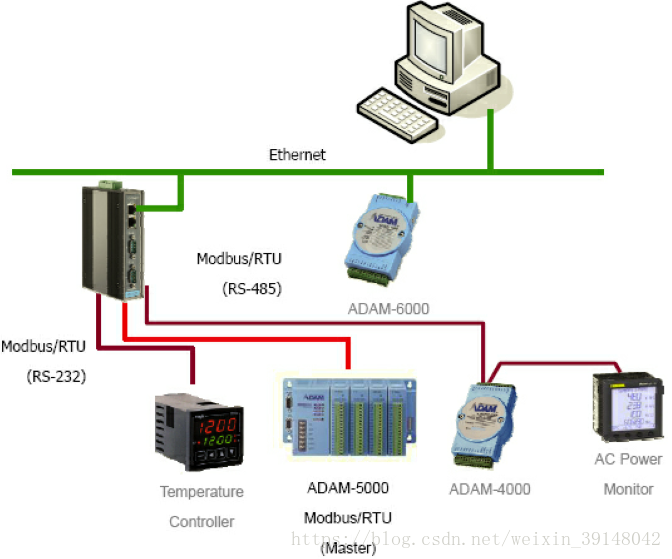

工业Modbus通信协议

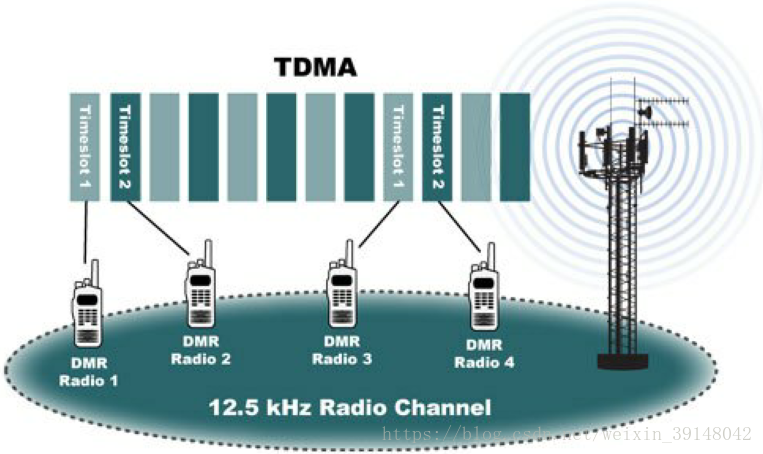

时分复用：（在一定的事件内去分配时间槽，每个时间槽分给一个节点，使节点在这个时间槽里通信，如果不在这个时间槽是不能通信的。和电脑CPU的时间片是一个道理）
优点：节省电能、最大化使用带宽
缺点：所有节点需要精确的时钟源，并且需要周期性校时；
向网络中添加和删除节点都要有时隙分配和回收算法。

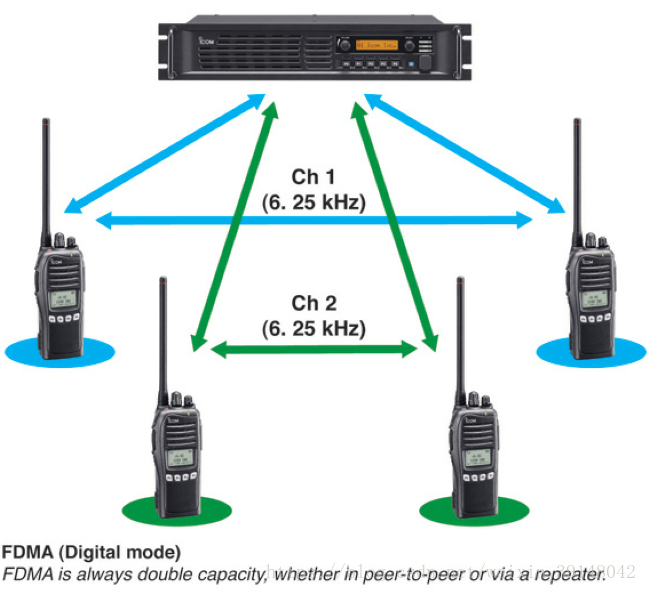

频分复用：（CPU是多核，多任务同时进行：不同频率的通信可以同时进行）
优点：增加通信容量、提高通信可靠性
缺点：物理通道增加，成本增加
轮询访问：
优点：协议简单，易开发
缺点：通讯效率低、网络规模小（只能接入1-247个节点）
基于时分复用LoRa自组网设计：

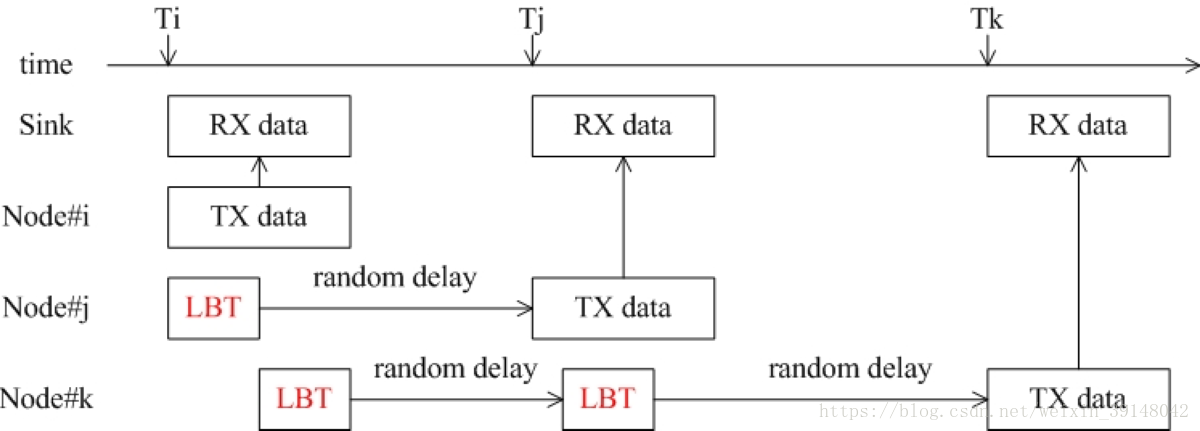

入网机制：（随机访问，竞争入网）
时分复用：（每个节点在规定的时间槽内通信）

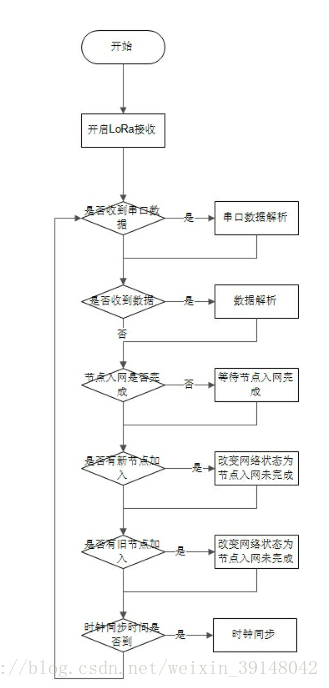

LoRa自组网协调器设计：

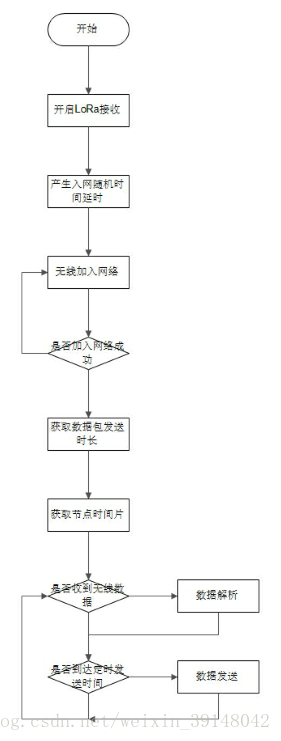

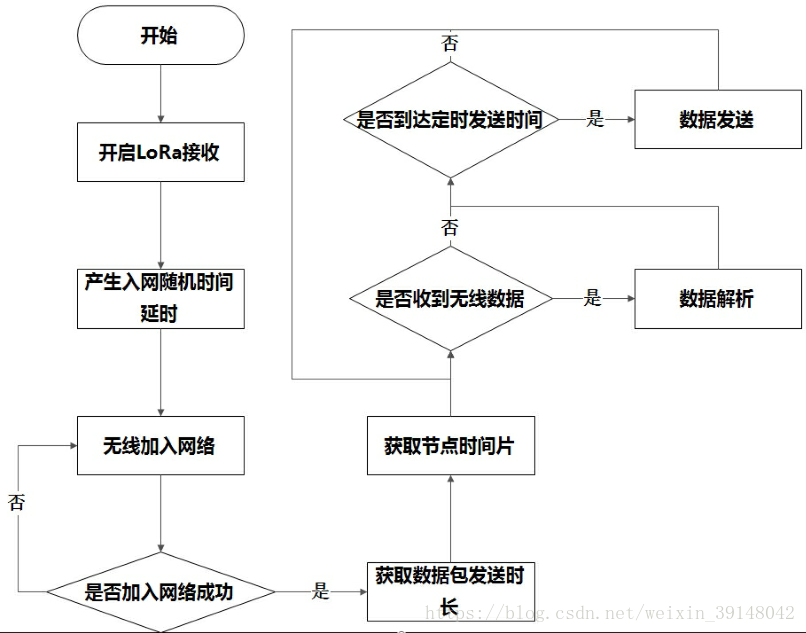

LoRa自组网节点设计：
LoRa自组网集中器程序开发
内容概要：
1、通信协议
2、工程修改
3、搭建框架
4、源码分析

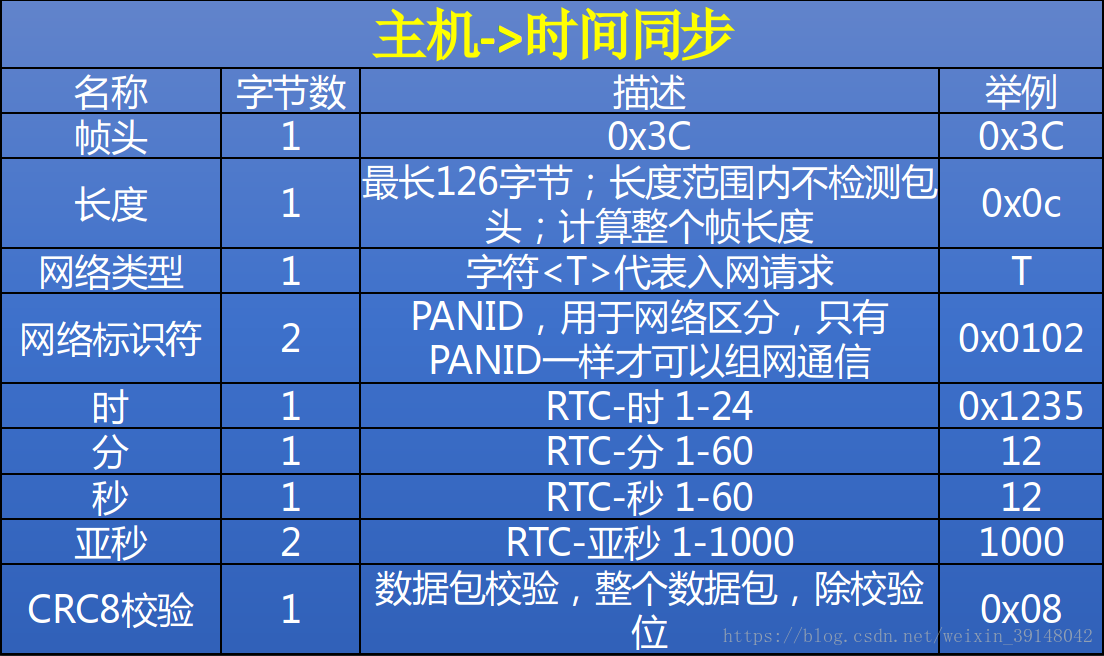

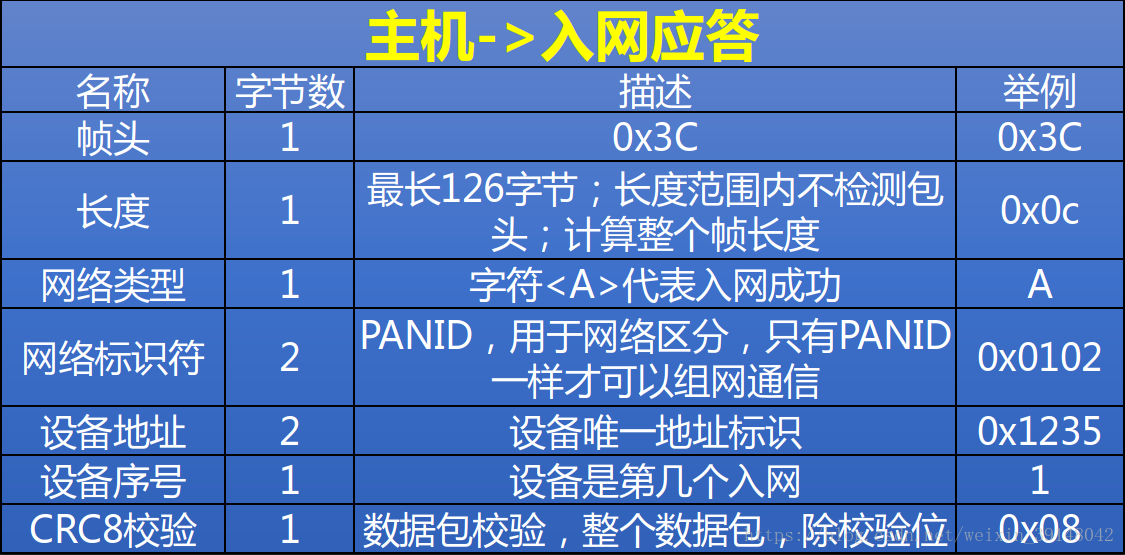

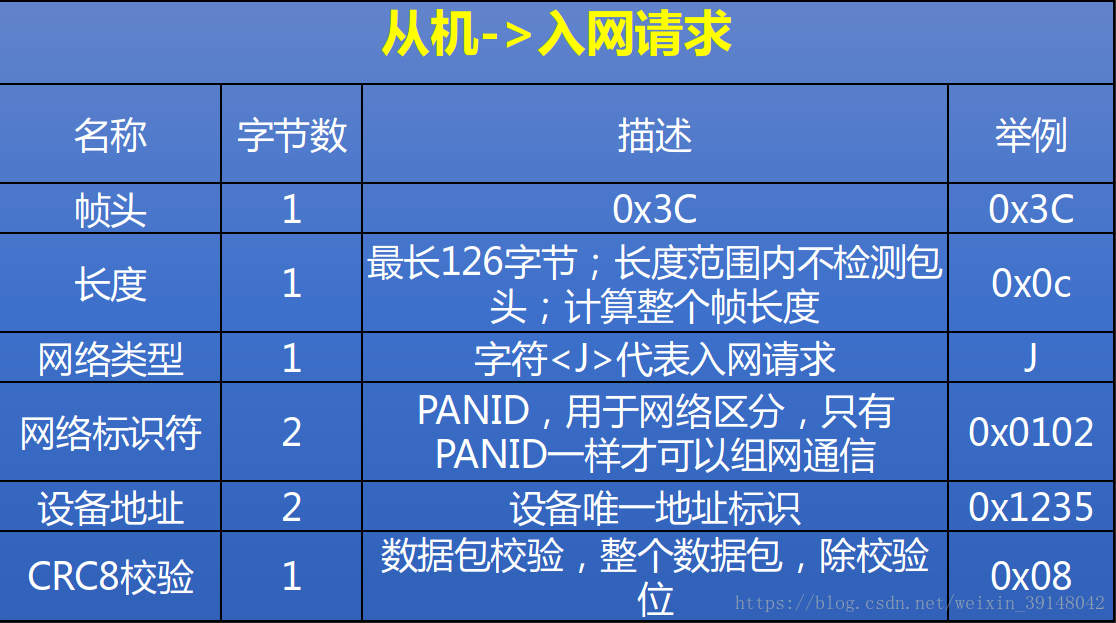

通信协议：
LoRa自组网协调器设计：
根据协调器业务流程需要在之前工程里添加两个外设：定时器（用于节点入网超时的判断，后面有配置说明）、RTC（实时时钟，用于时钟同步，后面有配置说明）
IAR工程修改：
添加外设需要修改STM32CubeMX工程，需要把我们编写的代码放在BEGIN和END中间

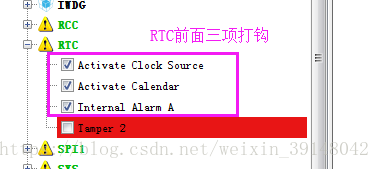

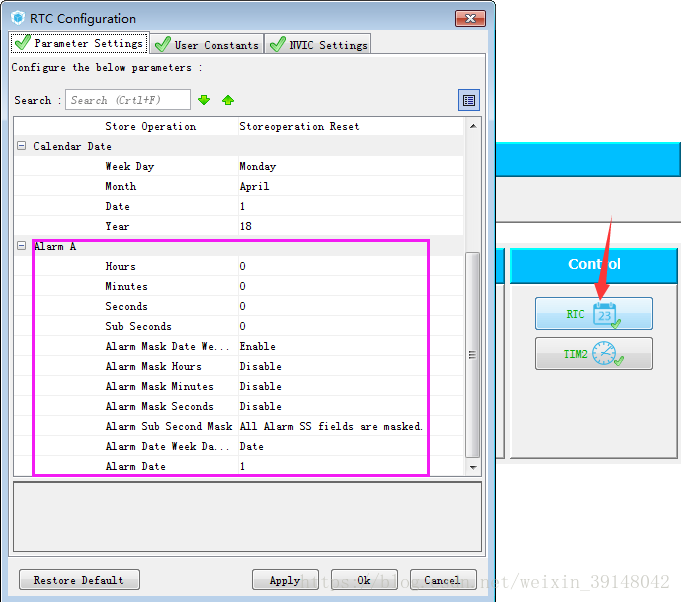

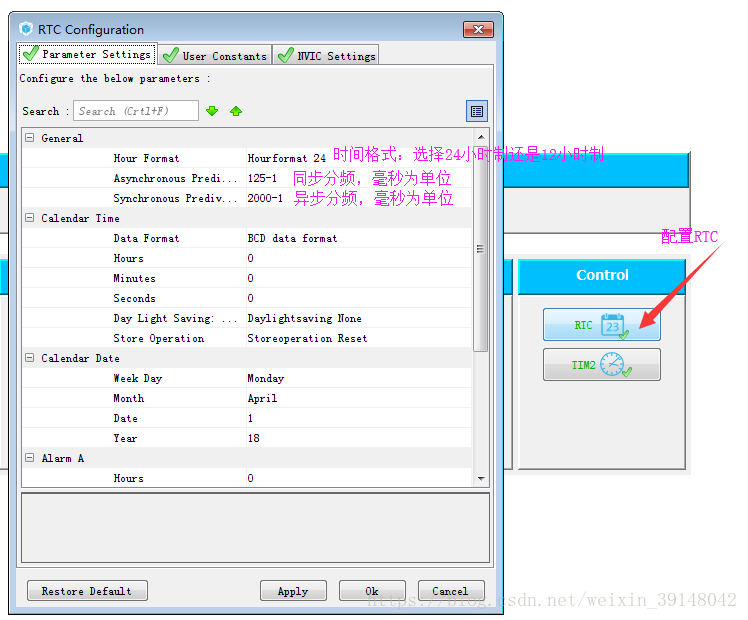

RTC外设配置：
1、修改RTC时钟源为外部高速时钟
2、配置RTC分频系数
3、初始化日期和时间
4、配置Alarm参数

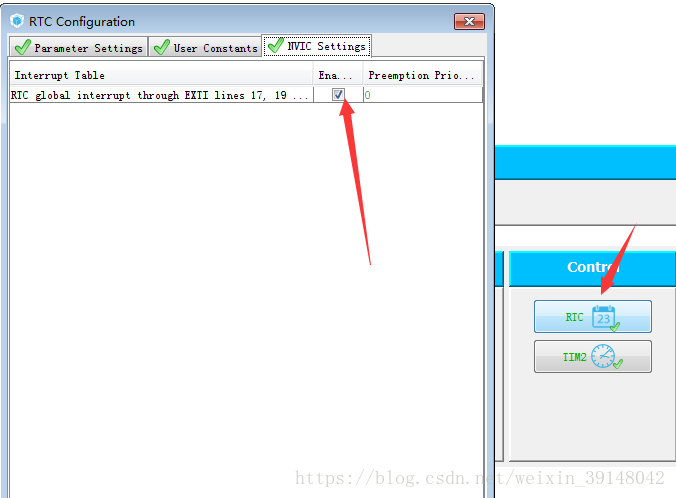

5、使能RTC全局中断

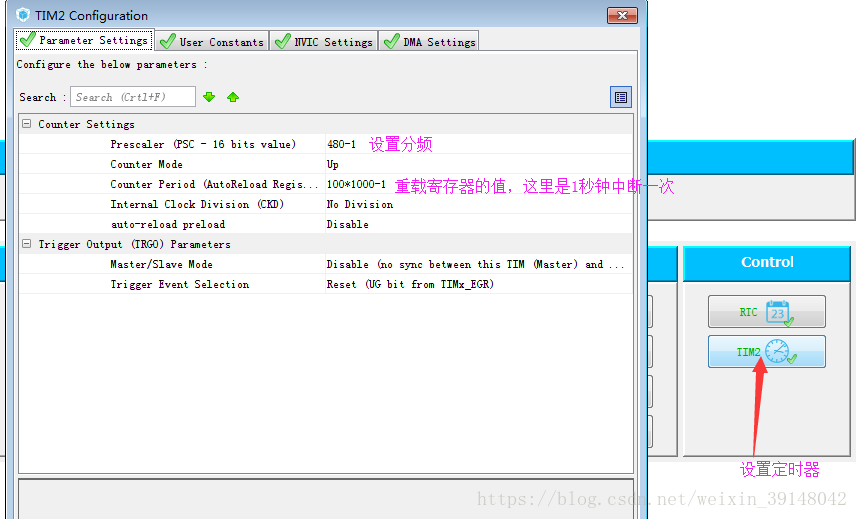

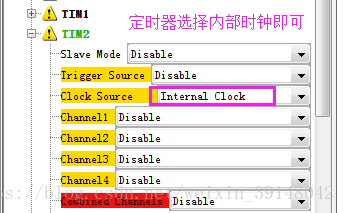

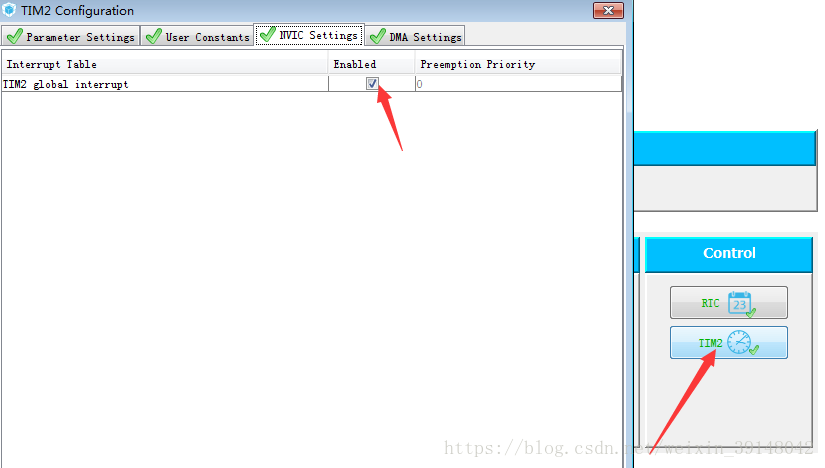

定时器外设配置：
1、配置TIM2分频系数
2、使能TIM2定时器中断
搭建框架
1、RTC任务
2、定时器任务
3、通信协议
4、数据处理任务
5、网络处理任务
RTC任务：
1、RTC初始化
/**Initialize RTC and set the Time and Date
*/
sTime.Hours = startUpDateHours;
sTime.Minutes = startUpDateMinute;
sTime.Seconds = startUpDateSeconds;
sTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
sTime.StoreOperation = RTC_STOREOPERATION_RESET;
/**Enable the Alarm A
*/
sAlarm.AlarmTime.Hours = DataUpTimeHours;
sAlarm.AlarmTime.Minutes = DataUpTimeMinute;
sAlarm.AlarmTime.Seconds = DataUpTimeSeconds;
sAlarm.AlarmTime.SubSeconds = DataUpTimeSubSeconds;
sAlarm.AlarmTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
sAlarm.AlarmTime.StoreOperation = RTC_STOREOPERATION_RESET;
sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY;
sAlarm.AlarmSubSecondMask = RTC_ALARMSUBSECONDMASK_ALL;
sAlarm.AlarmDateWeekDaySel = RTC_ALARMDATEWEEKDAYSEL_DATE;
sAlarm.AlarmDateWeekDay = 0x1;
sAlarm.Alarm = RTC_ALARM_A;

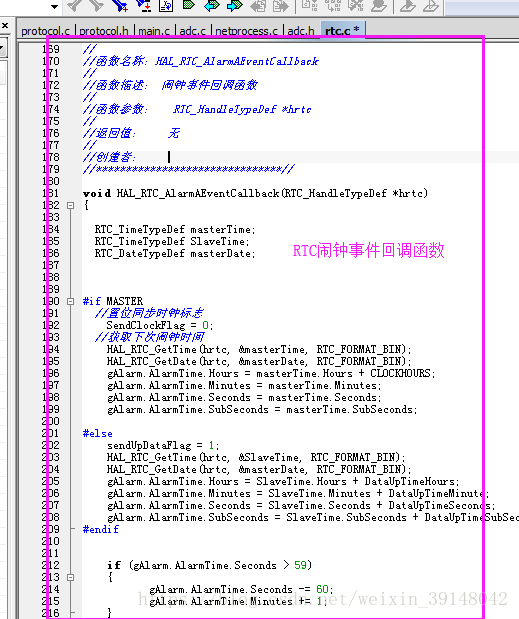

memcpy(&gAlarm, &sAlarm, sizeof(sAlarm));2、Alarm中断任务
//**********************************//
//
//函数名称：HAL_RTC_AlarmAEventCallback
//
//函数描述： 闹钟事件回调函数
//
//函数参数： RTC_HandleTypeDef *hrtc
//
//返回值： 无
//
//创建者：
//*******************************//
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
RTC_TimeTypeDef masterTime;
RTC_TimeTypeDef SlaveTime;
RTC_DateTypeDef masterDate;
#if MASTER
//置位同步时钟标志
SendClockFlag = 0;
//获取下次闹钟时间
HAL_RTC_GetTime(hrtc, &masterTime, RTC_FORMAT_BIN);
HAL_RTC_GetDate(hrtc, &masterDate, RTC_FORMAT_BIN);
gAlarm.AlarmTime.Hours = masterTime.Hours + CLOCKHOURS;
gAlarm.AlarmTime.Minutes = masterTime.Minutes;
gAlarm.AlarmTime.Seconds = masterTime.Seconds;
gAlarm.AlarmTime.SubSeconds = masterTime.SubSeconds;
#else
sendUpDataFlag = 1;
HAL_RTC_GetTime(hrtc, &SlaveTime, RTC_FORMAT_BIN);
HAL_RTC_GetDate(hrtc, &masterDate, RTC_FORMAT_BIN);
gAlarm.AlarmTime.Hours = SlaveTime.Hours + DataUpTimeHours;
gAlarm.AlarmTime.Minutes = SlaveTime.Minutes + DataUpTimeMinute;
gAlarm.AlarmTime.Seconds = SlaveTime.Seconds + DataUpTimeSeconds;
gAlarm.AlarmTime.SubSeconds = SlaveTime.SubSeconds + DataUpTimeSubSeconds;
#endif
if (gAlarm.AlarmTime.Seconds > 59)
{
gAlarm.AlarmTime.Seconds -= 60;
gAlarm.AlarmTime.Minutes += 1;
}
if ( gAlarm.AlarmTime.Minutes >59)
{
gAlarm.AlarmTime.Minutes -= 60;
gAlarm.AlarmTime.Hours += 1;
}
if (gAlarm.AlarmTime.Hours > 23)
{
gAlarm.AlarmTime.Hours -= 24;
}
printf("RTCn");
//使能闹钟中断
if (HAL_RTC_SetAlarm_IT(hrtc, &gAlarm, RTC_FORMAT_BIN) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
}
//**********************************//
//

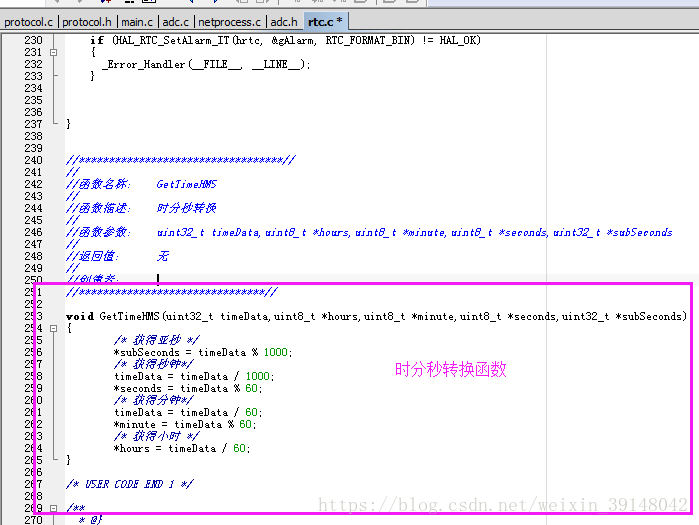

//函数名称： GetTimeHMS
//
//函数描述： 时分秒转换
//
//函数参数： uint32_t timeData,uint8_t *hours,uint8_t *minute,uint8_t *seconds,uint32_t *subSeconds
//
//返回值： 无
//
//创建者：
//*******************************//
void GetTimeHMS(uint32_t timeData,uint8_t *hours,uint8_t *minute,uint8_t *seconds,uint32_t *subSeconds)
{
/* 获得亚秒 */
*subSeconds = timeData % 1000;
/* 获得秒钟*/
timeData = timeData / 1000;
*seconds = timeData % 60;
/* 获得分钟*/
timeData = timeData / 60;
*minute = timeData % 60;
/* 获得小时 */
*hours = timeData / 60;
}定时器任务：
1、定时器初始化：CubeMX重初始化已经完成，这里不需要修改

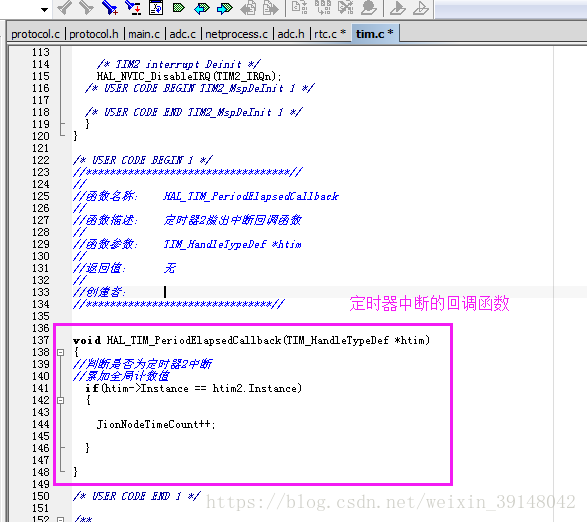

2、定时器中断任务
//**********************************//
//
//函数名称： HAL_TIM_PeriodElapsedCallback
//
//函数描述： 定时器2溢出中断回调函数
//
//函数参数： TIM_HandleTypeDef *htim
//
//返回值： 无
//
//创建者：
//*******************************//
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
//判断是否为定时器2中断
//累加全局计数值
if(htim->Instance == htim2.Instance)
{
JionNodeTimeCount++;
}
}通信协议：

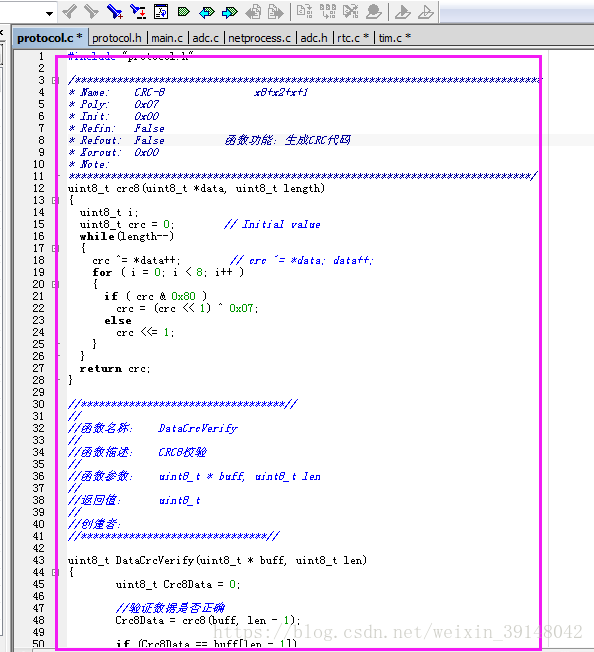

1、CRC8校验函数
/* protocol.c */
#include "protocol.h"
/******************************************************************************
* Name: CRC-8 x8+x2+x+1
* Poly: 0x07
* Init: 0x00
* Refin: False
* Refout: False 函数功能：生成CRC代码
* Xorout: 0x00
* Note:
*****************************************************************************/
uint8_t crc8(uint8_t *data, uint8_t length)
{
uint8_t i;
uint8_t crc = 0; // Initial value
while(length--)
{
crc ^= *data++; // crc ^= *data; data++;
for ( i = 0; i < 8; i++ )
{
if ( crc & 0x80 )
crc = (crc << 1) ^ 0x07;
else
crc <<= 1;
}
}
return crc;
}
//**********************************//
//
//函数名称： DataCrcVerify
//
//函数描述： CRC8校验
//
//函数参数： uint8_t * buff, uint8_t len
//
//返回值： uint8_t
//
//创建者：
//*******************************//
uint8_t DataCrcVerify(uint8_t * buff, uint8_t len)
{
uint8_t Crc8Data = 0;
//验证数据是否正确
Crc8Data = crc8(buff, len - 1);
if (Crc8Data == buff[len - 1])
{
// PRINTF1("CRC8 Success!n");
return 1;
}
else
{
// PRINTF1("CRC8 Failed!n");
return 0;
}

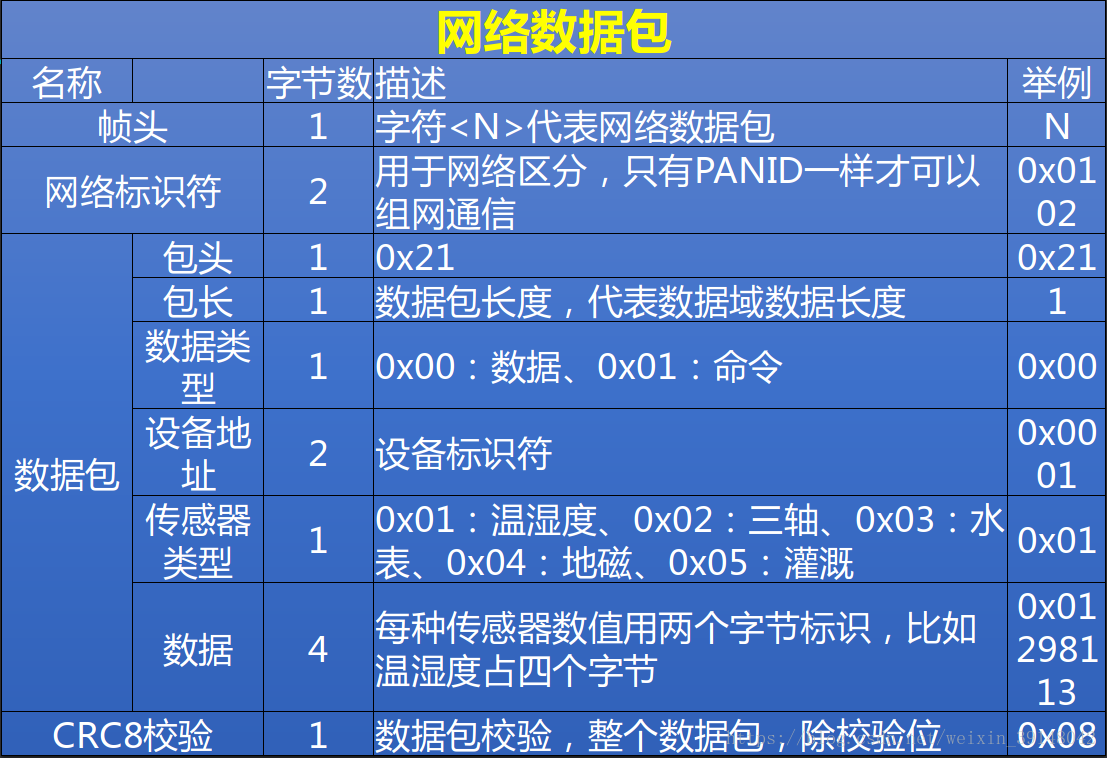

}2、协议数据结构
数据处理任务：（先了解大致框架，后面具体分析）
串口任务
-->串口接收
无线任务
-->无线接收
-->主机协议解析
-->网络数据包解析
-->入网请求解析
/* dataprocess.c */
#include "dataprocess.h"
#include "usart.h"
#include "led.h"
#include "protocol.h"
#include "rtc.h"
#include "string.h"
#include "stdio.h"
//sx1278
#include "platform.h"
#include "radio.h"
#include "sx1276-Hal.h"
#include "sx1276-LoRa.h"
#include "sx1276-LoRaMisc.h"
extern uint16_t BufferSize;
extern uint8_t Buffer[BUFFER_SIZE];
#if defined(MASTER)
extern uint8_t EnableMaster;
#elif defined(SLAVE)
extern uint8_t EnableMaster;
#endif
extern tRadioDriver *Radio;
extern uint32_t Master_RxNumber;
extern uint32_t Master_TxNumber;
extern uint32_t Slave_RxNumber;
extern uint32_t Slave_TxNumber;
extern volatile uint8_t SendDataOkFlag;
uint8_t startUpDateHours = 0;
uint8_t startUpDateMinute = 0;
uint8_t startUpDateSeconds = 0;
uint16_t startUpDateSubSeconds = 0;
//Master存储入网的设备信息
SlaveInfo slaveNetInfo_t[NodeNumber];
//Salve入网信息包
SlaveJionNet jionPacke_t;
//Salve保存自己的地址
SlaveInfo slaveNativeInfo_t;
//节点数据
SlaveDataNet DataPacke_t;
//**********************************//
//
//函数名称：UartDmaGet
//
//函数描述：串口数据获取
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void UartDmaGet(void)
{
if(UsartType1.receive_flag == 1)//如果过新的数据
{
//串口接收到的数据原封发给SX1278
Radio->SetTxPacket(UsartType1.usartDMA_rxBuf, UsartType1.Usart_rx_len);
memset(UsartType1.usartDMA_rxBuf,0,UsartType1.Usart_rx_len);
UsartType1.receive_flag = 0; //接收数据标志清零，
}
}
//**********************************//
//
//函数名称： RxDataPacketNum
//
//函数描述： 接收数据包计数
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void RxDataPacketNum(void)
{
if(EnableMaster == true)
Master_RxNumber++;
else
Slave_RxNumber++;
}
//**********************************//
//
//函数名称： TxDataPacketNum
//
//函数描述： 发送数据包计数
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void TxDataPacketNum(void)
{
if(EnableMaster == true)
Master_TxNumber++;
else
Slave_TxNumber++;
}
//**********************************//
//
//函数名称： Sx127xDataGet
//
//函数描述： 读取sx127x射频射频数据
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
uint8_t Sx127xDataGet(void)
{
uint8_t status = 0;
switch( Radio->Process( ) )
{
case RF_RX_TIMEOUT:
printf("RF_RX_TIMEOUTn");
break;
case RF_RX_DONE:
Radio->GetRxPacket( Buffer, ( uint16_t* )&BufferSize );
if(EnableMaster == true)
printf("master Rx Len = %dn",BufferSize);
else
printf("slave Rx Len = %dn",BufferSize);
if( BufferSize > 0 )//&& (BufferSize == strlen((char*)Buffer)))
{
//接收数据闪烁
LedBlink( LED_RX );
//计算接收数据的个数
RxDataPacketNum();
//清空sx127x接收缓冲区
#ifdef MASTER
status = MasterProtocolAnalysis(Buffer,BufferSize);
#else
status = SlaveProtocolAnalysis(Buffer, BufferSize);
#endif
memset(Buffer,0,BufferSize);
}
break;
case RF_TX_DONE:
//发送闪烁
LedBlink( LED_TX );
//计算发送数据的个数
TxDataPacketNum();
Radio->StartRx( );
SendDataOkFlag = 1;
break;
case RF_TX_TIMEOUT:
printf("RF_TX_TIMEOUTn");
break;
default:
break;
}
return status;
}
//**************从**************//
//**************机**************//
//**********************************//
//
//函数名称： SendJionNetPacke
//
//函数描述： 从机入网数据发送
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void SendJionNetPacke(void)
{
uint16_t addr = ADDR;
jionPacke_t.msgHead = 0x3C;
jionPacke_t.dataLength = 0x06;
jionPacke_t.netType = 'J';
jionPacke_t.netPanid[0] = HI_UINT16(PAN_ID);
jionPacke_t.netPanid[1] = LO_UINT16(PAN_ID);
jionPacke_t.deviceAddr[0] = HI_UINT16(ADDR);
jionPacke_t.deviceAddr[1] = LO_UINT16(ADDR);
//校验码
jionPacke_t.crcCheck = crc8((uint8_t *)&jionPacke_t,jionPacke_t.dataLength + 1);
printf("SendJionNetPacke addr = %dn",addr);
//发送数据包
Radio->SetTxPacket((uint8_t *)&jionPacke_t, jionPacke_t.dataLength + 2);
}
//**********************************//
//
//函数名称： SlaveProtocolAnalysis
//
//函数描述： 从机协议解析
//
//函数参数： uint8_t *buff,uint8_t len
//
//返回值： uint8_t
//
//创建者：
//*******************************//
uint8_t SlaveProtocolAnalysis(uint8_t *buff,uint8_t len)
{
uint8_t Crc8Data;
printf("SlaveProtocolAnalysisn");
for (int i = 0; i < len; i++)
{
printf("0x%x ",buff[i]);
}
printf("n");
if (buff[0] == NETDATA)
{
if (buff[1] == HI_UINT16(PAN_ID) && buff[2] == LO_UINT16(PAN_ID))
{
Crc8Data = crc8(&buff[3], len - 4);
if (Crc8Data != buff[len - 1])
{
memset(buff, 0, len);
return 0;
}
if (buff[3] == 0x21)
{
printf("Slave_NETDATAn");
}
return 0;
}
}
else if((buff[0] == 0x3C) && (buff[2] == 'A'))
{
if (DataCrcVerify(buff, len) == 0)
{
return 0;
}
if (buff[3] == HI_UINT16(PAN_ID) && buff[4] == LO_UINT16(PAN_ID))
{
if (buff[5] == jionPacke_t.deviceAddr[0] && buff[6] == jionPacke_t.deviceAddr[1])
{
slaveNativeInfo_t.deviceId = buff[7];
printf("Slave_ACKn");
return 0xFF;
}
}
}
else if((buff[0] == 0x3C) && (buff[2] == 'T'))
{
if (DataCrcVerify(buff, len) == 0)
{
return 0;
}
if (buff[3] == HI_UINT16(PAN_ID) && buff[4] == LO_UINT16(PAN_ID))
{
uint32_t alarmTime = 0;
startUpTimeHours = buff[5];
startUpTimeMinute = buff[6];
startUpTimeSeconds = buff[7];
startUpTimeSubSeconds = buff[8] <<8 | buff[9];
printf("Slave_CLOCKn");
printf("H:%d,M:%d,S:%d,SUB:%dn", startUpTimeHours, startUpTimeMinute, startUpTimeSeconds, startUpTimeSubSeconds);
alarmTime = ((DataUpTimeHours * 60 + DataUpTimeMinute) * 60
+ DataUpTimeSeconds) * 1000 + (DataUpTimeSubSeconds / 2) + DataUpTime;
GetTimeHMS(alarmTime, &DataUpTimeHours, &DataUpTimeMinute, &DataUpTimeSeconds, &DataUpTimeSubSeconds);
printf("DataUpTime->H:%d,M:%d,S:%d,SUB:%dn", DataUpTimeHours, DataUpTimeMinute, DataUpTimeSeconds, DataUpTimeSubSeconds);
//使能RTC
MX_RTC_Init();
return 0xFF;
}
}
return 1;
}
//**********************************//
//
//函数名称： SendSensorDataUP
//
//函数描述： 上传节点传感器数据
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void SendSensorDataUP(void)
{
printf("SendSensorDataUPn");
DataPacke_t.netmsgHead = 'N';
DataPacke_t.netPanid[0] = HI_UINT16(PAN_ID);
DataPacke_t.netPanid[1] = LO_UINT16(PAN_ID);
DataPacke_t.msgHead = 0x21;
DataPacke_t.dataLength = 0x09;
DataPacke_t.dataType = 0;
DataPacke_t.deviceAddr[0] = HI_UINT16(ADDR);
DataPacke_t.deviceAddr[1] = LO_UINT16(ADDR);
DataPacke_t.sensorType = 0x1;
DataPacke_t.buff[0] = 0x1;
DataPacke_t.buff[1] = 0x2;
DataPacke_t.buff[2] = 0x3;
DataPacke_t.buff[3] = 0x4;
//校验码
DataPacke_t.crcCheck = crc8((uint8_t *)&DataPacke_t,DataPacke_t.dataLength + 4);
//发送数据包
Radio->SetTxPacket((uint8_t *)&DataPacke_t, DataPacke_t.dataLength + 5);
}
//**************主**************//
//**************机**************//
//**********************************//
//
//函数名称： MasterProtocolAnalysis
//
//函数描述： 主机协议解析
//
//函数参数： uint8_t *buff,uint8_t len
//
//返回值： uint8_t
//
//创建者：
//*******************************//
uint8_t MasterProtocolAnalysis(uint8_t *buff,uint8_t len)
{
uint8_t Crc8Data,deviceID;
uint8_t SendAck[12];
printf("MasterProtocolAnalysisn");
for (int i = 0; i < len; i++)
{
printf("0x%x ",buff[i]);
}
printf("n");
if(buff[0] == NETDATA)
{
if((buff[1] == HI_UINT16(PAN_ID))&&(buff[2] == LO_UINT16(PAN_ID)))
{
Crc8Data = crc8(&buff[0], len - 1); //减去校验
if(Crc8Data != buff[len - 1])
{
memset(buff,0,len);//清空缓存区
return 0;
}
if(buff[3] == DATAHEAD)
{
NetDataProtocolAnalysis(&buff[3], len - 3);
}
}
else
return 0;
}
else if(buff[0] == JIONREQUEST)
{
deviceID = JionNetProtocolAnalysis(buff, len);
printf("deviceID = %dn",deviceID);
if(deviceID >= 0)
{
SendAck[0] = JIONREQUEST;
SendAck[1] = 1;
SendAck[2] = 'A';
SendAck[3] = HI_UINT16(PAN_ID);
SendAck[4] = LO_UINT16(PAN_ID);
SendAck[5] = slaveNetInfo_t[deviceID].deviceAddr[0];
SendAck[6] = slaveNetInfo_t[deviceID].deviceAddr[1];
SendAck[7] = deviceID;
SendAck[8] = crc8(SendAck, 8);
Radio->SetTxPacket(SendAck, 9);
printf("MasterAckn");
for (int i = 0; i < 9; i++)
{
printf("0x%x ",SendAck[i]);
}
printf("n");
}
}
return 1;
}
//**********************************//
//
//函数名称： JionNetProtocolAnalysis
//
//函数描述： 入网协议解析
//
//函数参数： uint8_t *buff,uint8_t len
//
//返回值： uint8_t
//
//创建者：
//*******************************//
uint8_t JionNetProtocolAnalysis(uint8_t *buff,uint8_t len)
{
uint8_t i = 0, dataLen = 0;
uint8_t status = 0, lenOld = len;
printf("JionNetProtocolAnalysisn");
for (int i = 0; i < len; i++)
{
printf("0x%x ",buff[i]);
}
printf("n");
while(len--)
{
switch(status)
{
case JION_HEADER:
if (buff[status] == JIONREQUEST)
{
status = JION_LENGHT;
}
else
{
goto ERR;
}
break;
case JION_LENGHT:
if (buff[status] == 0x06)
{
status = JION_TYPE;
}
else
{
goto ERR;
}
break;
case JION_TYPE:
if (buff[status] == 'J')
{
status = JION_PANID;
}
else
{
goto ERR;
}
break;
case JION_PANID:
if (buff[status] == HI_UINT16(PAN_ID) && buff[status + 1] == LO_UINT16(PAN_ID))
{
status = JION_ADDR;
}
else
{
goto ERR;
}
break;
case JION_ADDR:
//旧节点加入
for (i = 0; i < currentDeviceNumber; i++)
{
if ((slaveNetInfo_t[i].deviceAddr[0] == buff[status + 1]) &&
(slaveNetInfo_t[i].deviceAddr[1] == buff[status + 2]))
{
slaveNetInfo_t[i].deviceNetStatus = AGAIN_JION_NET;
status = JION_CRC;
printf("AGAIN_JION_NET i = %dn",i);
printf("deviceId=%xn",slaveNetInfo_t[i].deviceId);
printf("deviceAddr[0]=%xn",slaveNetInfo_t[i].deviceAddr[0]);
printf("deviceAddr[1]=%xn",slaveNetInfo_t[i].deviceAddr[1]);
break;
}
}
//新节点加入
if(i == currentDeviceNumber)
{
currentDeviceNumber++;//新增加入节点
slaveNetInfo_t[i].deviceId = i;
slaveNetInfo_t[i].deviceAddr[0] = buff[status + 1];
slaveNetInfo_t[i].deviceAddr[1] = buff[status + 2];
status = JION_CRC;
printf("CURRENT_JION_NET i = %dn",i);
printf("deviceId=%xn",slaveNetInfo_t[i].deviceId);
printf("deviceAddr[0]=%xn",slaveNetInfo_t[i].deviceAddr[0]);
printf("deviceAddr[1]=%xn",slaveNetInfo_t[i].deviceAddr[1]);
}
break;
case JION_CRC:
//更新节点入网状态
if (slaveNetInfo_t[i].deviceNetStatus != AGAIN_JION_NET)
{
slaveNetInfo_t[i].deviceNetStatus = JIONDONE;
status = JION_HEADER;
printf("JIONDONE i = %dn",i);
printf("deviceId=%xn",slaveNetInfo_t[i].deviceId);
printf("deviceAddr[0]=%xn",slaveNetInfo_t[i].deviceAddr[0]);
printf("deviceAddr[1]=%xn",slaveNetInfo_t[i].deviceAddr[1]);
}
break;
default:
break;
}
}
return i;
ERR:
memset(buff, 0, lenOld);
status = JION_HEADER;
return -1;
}
//**********************************//
//
//函数名称： NetDataProtocolAnalysis
//
//函数描述： 网络数据包解析
//
//函数参数： uint8_t *buff,uint8_t len
//
//返回值： 无
//
//创建者：
//*******************************//
void NetDataProtocolAnalysis(uint8_t *buff,uint8_t len)
{
printf("NetDataProtocolAnalysisn");
for (int i = 0; i < len; i++)
{
printf("0x%x ",buff[i]);
}
printf("n");
}网络处理任务：（先了解大致框架，后面具体分析）
1、等待入网完成
2、主机发送时钟同步数据包
/* netprocess.c */
#include "netprocess.h"
#include "dataprocess.h"
#include "tim.h"
#include "rtc.h"
#include "adc.h"
#include "protocol.h"
#include "math.h"
#include "stdlib.h"
#include "string.h"
#include "stdio.h"
//sx1278
#include "platform.h"
#include "radio.h"
#include "sx1276-Hal.h"
#include "sx1276-LoRa.h"
#include "sx1276-LoRaMisc.h"
//所有节点的更新周期(在Time内上传所有数据) 单位Ms
volatile uint32_t DataUpTimePeriod = 1000 * 60 * 1; //1分钟
volatile static uint32_t currentTime = 0;
//当前加入设个的个数
volatile uint16_t currentDeviceNumber = 0;
//保存当前加入节点
volatile uint16_t oldNodeNumber = 0;
//节点时间片
volatile uint32_t DataUpTime = 0;
//节点入网状态
volatile DeviceJionFlag JionNodeTimeOutFlag = No_Node_Jion_Flag;
uint8_t startUpTimeHours = 0;
uint8_t startUpTimeMinute = 0;
uint8_t startUpTimeSeconds = 0;
uint32_t startUpTimeSubSeconds = 0;
uint8_t DataUpTimeHours = 0;
uint8_t DataUpTimeMinute = 0;
uint8_t DataUpTimeSeconds = 0;
uint32_t DataUpTimeSubSeconds = 0;
//时钟同步
SlaveRtcSync rtcSync_t;
//初始化网络状态
volatile DeviceJionStatus NetStatus = NO_JION;
extern tRadioDriver *Radio;
//**************从**************//
//**************机**************//
//**********************************//
//
//函数名称： RandomNumber
//
//函数描述： 生成随机数
//
//函数参数： 无
//
//返回值： 随机数
//
//创建者：
//*******************************//
uint16_t RandomNumber(void)
{
uint16_t randNumber = 0;
float adcValue = 0;
uint32_t u32adcValue = 0;
//开启DMA转换ADC
HAL_ADC_Start_DMA(&hadc, (uint32_t*)ADC_DMA_Value, ADC_NUM);
HAL_Delay(100);
// printf("ADC_DMA_Value[0] = %dn",ADC_DMA_Value[0]);
// printf("ADC_DMA_Value[1] = %dn",ADC_DMA_Value[1]);
// printf("ADC_DMA_Value[2] = %dn",ADC_DMA_Value[2]);
// printf("ADC_DMA_Value[3] = %dn",ADC_DMA_Value[3]);
// printf("ADC_DMA_Value[4] = %dn",ADC_DMA_Value[4]);
//转换为mv值
adcValue = ADC_DMA_Value[ADC_IN5];
adcValue = (adcValue * 3300) / 4096;
printf("adcValue = %fn",adcValue);
u32adcValue = (uint32_t)((adcValue-floor(adcValue))*1000000);
printf("u32adcValue = %dn",u32adcValue);
//获取随机数
srand(u32adcValue);
for(int i = 0;i< 10;i++)
randNumber += (uint8_t)rand();
return randNumber;
}
//**********************************//
//
//函数名称： SlaveJionNetFuction
//
//函数描述： 从机加入网络
//
//函数参数： 无
//
//返回值： 入网状态
//
//创建者：
//*******************************//
uint8_t SlaveJionNetFuction(void)
{
switch(NetStatus)
{
case NO_JION:
SendJionNetPacke();
//if(Radio->Process( ) == RF_TX_DONE)
NetStatus = JIONING;
currentTime = HAL_GetTick();
break;
case JIONING:
if(Sx127xDataGet() == 0xFF)
{
NetStatus = JIONDONE;
printf("Slave_JIONDONEn");
}
else
{
if ((HAL_GetTick() - currentTime) > 6000)
NetStatus = JIONTIMEOUT;
}
break;
case JIONTIMEOUT:
NetStatus = NO_JION;
break;
case JIONDONE:
Radio->StartRx();
return 0;
break;
default:
break;
}
return 1;
}
//**********************************//
//
//函数名称： SlaveGetSendTime
//
//函数描述： 节点获取时间片
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void SlaveGetSendTime(void)
{
float TransTimeUP = 0; //数据传输时间
TransTimeUP = SX1276LoRaGetTransferTime();
DataUpTime = Sx127xGetSendTime(NodeNumber,TransTimeUP, DataUpTimePeriod);
printf("DataUpTime = %dn",DataUpTime);
if (DataUpTime == 0)
{
startUpTimeHours = startUpTimeMinute = 0;
startUpTimeSeconds = startUpTimeSubSeconds = 0;
}
else
{
GetTimeHMS(DataUpTime, &startUpTimeHours, &startUpTimeMinute, &startUpTimeSeconds, &startUpTimeSubSeconds);
printf("DataUpTime->H:%d,M:%d,S:%d,SUB:%dn", startUpTimeHours, startUpTimeMinute, startUpTimeSeconds, startUpTimeSubSeconds);
}
GetTimeHMS(DataUpTimePeriod, &DataUpTimeHours, &DataUpTimeMinute, &DataUpTimeSeconds, &DataUpTimeSubSeconds);
printf("DataUpTimePeriod->H:%d,M:%d,S:%d,SUB:%dn", DataUpTimeHours, DataUpTimeMinute, DataUpTimeSeconds, DataUpTimeSubSeconds);
}
//**************主**************//
//**************机**************//
//**********************************//
//
//函数名称： WaiitJionNetFinish
//
//函数描述： 等待入网完成
//
//函数参数： 超时时间
//
//返回值： 无
//
//创建者：
//*******************************//
DeviceJionFlag WaitJionNetFinish(uint8_t timout)
{
JionNodeTimeCount = 0;
while(1)
{
Sx127xDataGet();
if (JionNodeTimeCount > timout)
{
if (oldNodeNumber == currentDeviceNumber)
{
printf("无新节点加入rn");
//无新节点加入
JionNodeTimeOutFlag = Node_Jion_Finish_Flag;
//停止定时器
HAL_TIM_Base_Stop_IT(&htim2);
return JionNodeTimeOutFlag;
}
else
{
//有新节点加入
printf("有新节点加入rn");
JionNodeTimeOutFlag = Node_Jion_No_Finish_Flag;
//保存当前节点数量
oldNodeNumber = currentDeviceNumber;
}
}//等待加入网络
}
}
//**********************************//
//
//函数名称： MasterSendClockData
//
//函数描述： 主机发送同步时钟
//
//函数参数： 无
//
//返回值： 无
//
//创建者：
//*******************************//
void MasterSendClockData(void)
{
RTC_TimeTypeDef thisTime;
rtcSync_t.msgHead = JIONREQUEST;
rtcSync_t.dataLength = 0x09;
rtcSync_t.netType = 'T';
rtcSync_t.netPanid[0] = HI_UINT16(PAN_ID);
rtcSync_t.netPanid[1] = LO_UINT16(PAN_ID);
//获取当前时间
HAL_RTC_GetTime(&hrtc, &thisTime, RTC_FORMAT_BIN);
rtcSync_t.timeData[0] = thisTime.Hours;
rtcSync_t.timeData[1] = thisTime.Minutes;
rtcSync_t.timeData[2] = thisTime.Seconds;
rtcSync_t.timeData[3] = (thisTime.SubSeconds >> 8) & 0xFF;
rtcSync_t.timeData[4] = thisTime.SubSeconds & 0xFF;
//计算校验码
rtcSync_t.crcCheck = crc8((uint8_t *)&rtcSync_t, rtcSync_t.dataLength + 1);
//发送数据包
Radio->SetTxPacket((uint8_t *)&rtcSync_t, rtcSync_t.dataLength + 2);
}源码分析（具体分析：该源码涵盖了集中器 和 节点 的源代码，可以从main函数开始分析，先屏蔽掉节点的代码，只分析集中器的相关代码，然后屏蔽掉集中器的代码，只分析节点代码。分析过程中有遇到没见过的或者不知道的函数，直接追入分析即可）
main函数相关代码分析：
//所有设备加入网络的当前情况
DeviceJionFlag JionDeviceStatu = No_Node_Jion_Flag;
//时间同步标志
volatile uint8_t MasterSendTimeSliceFlag = 0;
volatile uint8_t SendDataOkFlag = 0;
extern volatile uint8_t SendClockFlag;
/* main */
#if SLAVE
//获取随机入网时间
DelayTime = RandomNumber();
printf("JionTime = %dn",DelayTime);
HAL_Delay(DelayTime);
//等待入网成功
while (SlaveJionNetFuction());
//获取节点发送时间片
SlaveGetSendTime();
#else
//主机直接初始化RTC
MX_RTC_Init();--------------------------------------------->第一步：主机初始化RTC
HAL_TIM_Base_Start_IT(&htim2);----------------------------->第二步：主机初始化定时器（包括中断）
#endif
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
Sx127xDataGet();
#if SLAVE
if(sendUpDataFlag == 1)
{
SendSensorDataUP();
sendUpDataFlag = 0;
}
#else
UartDmaGet();------------------------------------------->第三步：串口数据获取，并把数据发送出去
//等待节点入网
if (JionDeviceStatu != Node_Jion_Finish_Flag)----------->第四步：如果没有入网完成
{
printf("main 等待加入网络n");
JionDeviceStatu = WaitJionNetFinish(10);
}
/* 有新节点加入 */
if (currentDeviceNumber != oldNodeNumber)
{
printf("main 新节点加入网络n");
HAL_TIM_Base_Start_IT(&htim2);
JionDeviceStatu = New_Node_Jion_Flag;
SendClockFlag = 0; //发送分时时间片
}
/* 有旧节点加入 */
for (int i = 0; i < currentDeviceNumber;i++)
{
/* 查询是否有旧节点重新加入*/
if (slaveNetInfo_t[i].deviceNetStatus == AGAIN_JION_NET)
{
printf("main 旧节点加入网络n");
slaveNetInfo_t[i].deviceNetStatus = JIONDONE;
JionDeviceStatu = New_Node_Jion_Flag;
SendClockFlag = 0; //发送分时时间片
HAL_TIM_Base_Start_IT(&htim2);
}
}
/* 给从机分发时间片 */
if ((JionDeviceStatu == Node_Jion_Finish_Flag)&&(SendClockFlag == 0)
&&(currentDeviceNumber != 0))
{
if (SendDataOkFlag == 1) {
SendDataOkFlag = 0;
printf("main 发送时钟同步n");
//告诉所有节点开始上传数据
MasterSendClockData();
SendClockFlag = 1;
while(!SendDataOkFlag) //等待发送完成
{
Sx127xDataGet();
}
SendDataOkFlag = 1;
}
}
#endif
if(EnableMaster == true)
{
MLCD_Show();
}
else
{
SLCD_Show();
}
}LoRa自组网节点程序开发
内容概要：
1、工程修改
2、搭建框架
3、源码分析
4、组网实验
LoRa自组网节点设计：
根据节点业务流程需要在之前工程里添加一个外设用于随机数发生：ADC
ADC外设配置：
1、配置ADC为连续采集
2、配置DMA通道
3、配置ADC标签
搭建框架：
1、网络处理任务
2、数据处理任务
数据处理任务：
数据解析任务
-->从机数据解析
-->网络数据包解析
-->网络应答包解析
-->时间同步包解析
数据上传任务
-->入网信息上传
-->数据信息上传
网络处理任务：
1、入网随机时间获取
2、无线加入网络
3、获取数据包发送时长
4、获取节点时间片
硬件准备：LoRa设备X3、STlinkX1、USBmini线X3
程序烧写：
1、烧写Master程序
2、烧写Slave程序：配置从机设备地址，分别烧录
实验现象：
1、从机入网请求
2、主机入网应答
3、从机1分钟定时上传数据
最后
以上就是动听大船为你收集整理的物联网之LoRa开发与应用六（LoRa自组网络设计）的全部内容，希望文章能够帮你解决物联网之LoRa开发与应用六（LoRa自组网络设计）所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
