在之前的项目中，一直使用 LoRa 通信。很早之前就想写写文章记录一下学习过程。怎奈一直是一知半解的状态，想写不敢写！LoRa 这个东西在国内用的貌似不是太多。
  对于无线通信，各个国家或者地区都有严格的限制。例如，我们国家就有<<中华人民共和国无线电频率划分规定>>。前两年，工信部出了个指导意见还是啥东西来着，差点把 LoRa 搞黄了！LoRa 是工作在免费频段的。关于免费频段各个国家或者地区是有区别的！我们国家的各种规定在工信部官网可以找到！废话不多说，想要了解 LoRa 是啥的自己去搜索，我们重点说用法！

LoRa 和 LoRaWAN

  在介绍使用之前，我们必须要先区分好这两个概念！LoRa 是低功耗广域网通信技术中的一种，而按照 LoRa 联盟官方白皮书《what is LoRaWAN》的介绍，LoRaWAN 是为 LoRa 远距离通信网络设计的一套通讯协议和系统架构。类比于我们的网络通信，LoRa 定了物理层，而 LoRaWAN 定义了 MAC 层、数据链路层。LoRaWAN 定义了一套通信系统的架构，底层使用的是 LoRa 通信。这个应该就和我们的网络协议栈差不多吧。
  在我们的实际使用中，我们可以仅仅使用 LoRa 进行最基本的通信，通信的应用层协议则有我们自己定义。当然，我们的通信只能和我们自己定义的应用层协议的设备通信。Semtech 出了好几款 LoRa 收发器芯片供我们选择。当然也可以按照 LoRaWAN 的要求来实现系统中的通信，这个就要复杂好多了，完整的 LoRaWAN 网络架构中包含了终端、网关、NS(网络服务器)、应用服务器这四个部分。

  当前有好多公司都出了各种各样的 LoRa 模块以及 LoRa 网关模块。我的环境是自己画的 LoRa 模块，使用了的芯片时 SX1276。我这里也不需要 LoRaWAN。

驱动

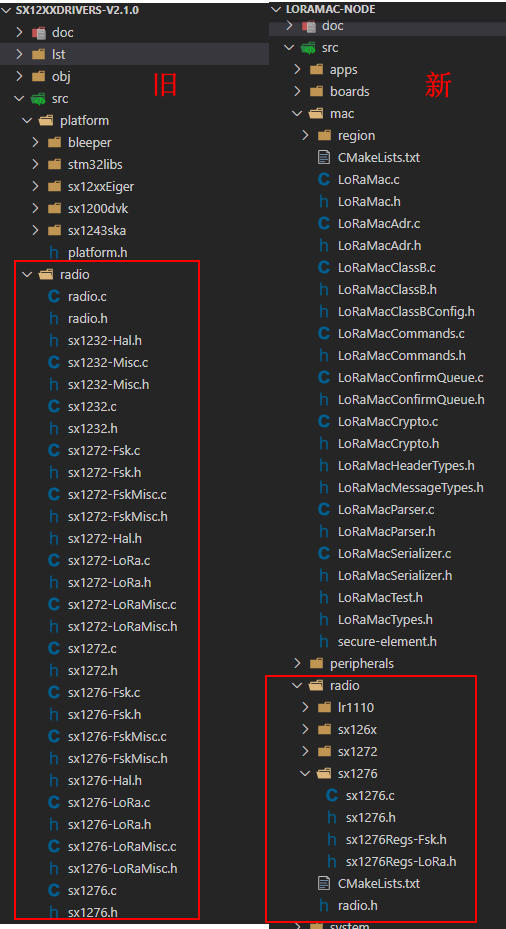

  首先，我们需要知道 Semtech 的 LORA 芯片支持 LORA 模式和 FSK 模式，所以驱动中是包含对这两种模式的处理的。目前，Semtech 官网有两款驱动，一款是旧的驱动，驱动内部只实现了对于 LoRa 芯片的基本操作，另一个款是最新的包含对 LoRa 芯片的基本操作和 LoRaWAN 定义的实现。老版驱动 Semtech 已经停止更新了，也不建议用在新的生成环境中。两种驱动对比如下图：

这里我们重点来介绍一下旧版的驱动。下面来具体说说移植！

驱动架构

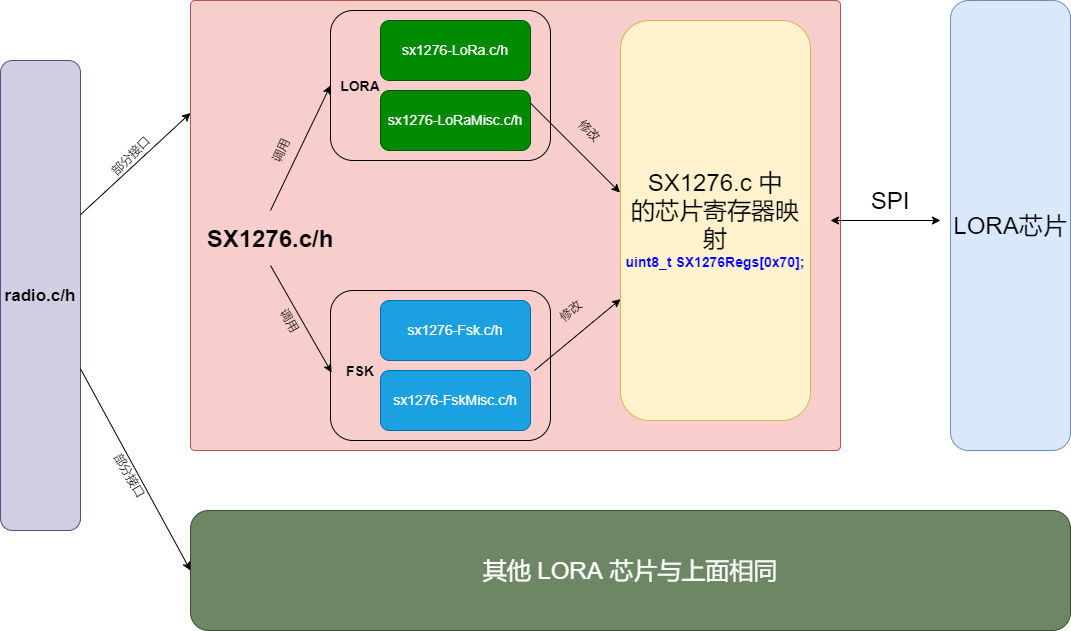

驱动的架构并不复杂，如下图所示：

在初始化阶段，驱动内部首先将全部寄存器的值读取到 uint8_t SX1276Regs[0x70]; 中，而后所有接口的操作都是按照上面的图，先修改 uint8_t SX1276Regs[0x70]; 中的寄存器，然后在通过 SPI 将 uint8_t SX1276Regs[0x70]; 中的数据写入到芯片中。我们以 sx1276 为例来说明一下：

• sx1276.h/c：该文件主要是以上两种模式（LORA、FSK）的统一的对外接口。通过 radio.h 中宏 LORA 是否为 1 区分以上两种模式。此外该文件中还定义了一个与芯片中寄存器一一对应的全局变量 uint8_t SX1276Regs[0x70];。
• sx1276-LoRaMisc.c/h：该文件主要是提供一些 LORA 参数的设置接口
• sx1276-LoRa.c/h：该文件定义了 LORA 寄存器以及各种寄存器的具体数值、LORA 的初始化及配置，LORA 处理状态机。

下面是对各文件（夹）的一个简单的介绍：

 *          src
 *          │  main.c       这其中有个给出了使用方法（初始化、收发数据等），作为参考在自己的项目中使用。!!!知道如何测试后删除即可!!!
 *          ├─platform
 *          │  │  platform.h        在此文件中对驱动进行配置。!!!这个必须要保留!!!
 *          │  ├─bleeper            以下这些平台自己在移植时其实我们就需要其中的某个文件即可。所以所谓的平台对我自己的项目来说根本无用。
 *          │  ├─stm32libs          其他代码文件都是一些针对测试开发版的文件，我们不需要。
 *          │  ├─sx1200dvk          因为，我们自己的项目中必然有自己的实现。
 *          │  ├─sx1243ska          其实，最终我们就需要其中一个文件：xxx-Hal.c（根据自己的芯片类型）
 *          │  └─sx12xxEiger     <- 这里以它为例，我们只需要以下文件，其他平台（以上俩目录）的文件和该目录下类似。!!!都不需要使用，直接删除即可!!!
 *          │      │  sx1232-Hal.c
 *          │      │  sx1272-Hal.c
 *          │      │  sx1276-Hal.c   我们仅需要自己选择的芯片对应的硬件抽象层文件，根据自己的MCU修改里面的代码（各GPIO、函数中的SPI接口）即可。!! 函数名不能更改!!
 *          └─radio   这个是 LORA的驱动源码，针对每个不同信号芯片的不同调制模式都有独立文件。!!!必须根据自己的LoRa芯片选择对应文件。!!!
 *                  radio.c      对于不同LORA芯片的部分操作接口的封装。这两文件非常简单。
 *                  radio.h
 *                  !!-----这里省略其他文件，其他文件与以下文件类似。以sx1276来进行说明------!!
 *                  sx1276-Fsk.c     Fsk模式的源码文件，主要就是对Fsk模式下各寄存器的读写函数
 *                  sx1276-Fsk.h
 *                  sx1276-FskMisc.c  Fsk模式的参数配置函数
 *                  sx1276-FskMisc.h
 *                  sx1276-Hal.h    硬件抽象层对应的头文件，对应的.c文件在platform目录下，这俩文件主要就是初始化LORA使用的GPIO及SPI通信。函数在.h文件中以给出。只需要根据自己的平台实现.c文件即可。
 *                  sx1276-LoRa.c   LoRa 模式的源码文件，主要就是LORA模式下各寄存器的读写函数。注意：LoRa模式下可以读取Fsk模式的寄存器。
 *                  sx1276-LoRa.h
 *                  sx1276-LoRaMisc.c LoRa 模式的参数配置函数，用户可以直接使用该文件的中的函数对LoRa进行配置（例如频率、带款等等）。
 *                  sx1276-LoRaMisc.h
 *                  sx1276.c      主要是以上两种模式（LORA、FSK）的统一的对外接口。通过 radio.h 中宏 LORA 是否为 1 区分以上两种模式
 *                  sx1276.h

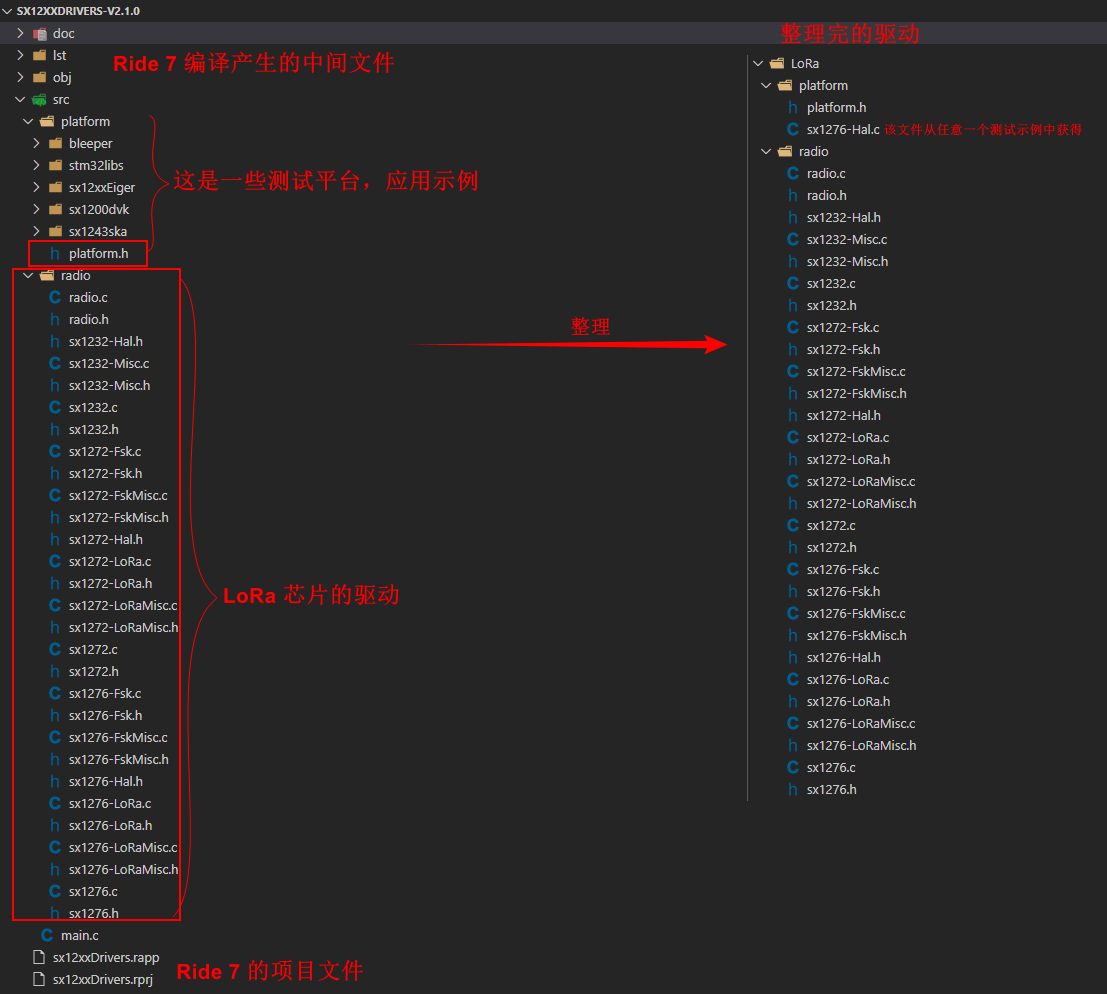

驱动文件整理

  移植的第一步就是整理源码文件。旧源代码在使用 Ride 7 作为 IDE（Ride 7 使用 gcc-arm 作为编译器）写出来的，所以在源码中有些 Ride 7 的文件。下面我们整理一下需要的驱动文件：

配置

移植的第二步就是修改驱动的配置项！

platform.h

  由于源码实际是一个 Ride 7 项目示例，同时针对多个测试平台（开发板）的，因此配置文件中有一些和测试平台相关的代码。我习惯于不再代码中残留一些无用的代码，所以该清理的清理。清理后如下：

/*!
 * Radio choice. Please uncomment the wanted radio and comment the others
 * or add/change wanted radio definition on the compiler Defines option
 * 这里其实就是选择使用的 LORA 芯片型号，我们使用的是 SX1278，其与SX1276基本一样。Semtech 给出的驱动源码中，SX1278 可以直接使用 SX1276 的驱动源码。
 * 后面也会看到，所有驱动文件的名字均为 SX1276 开头的文件名，却没有一个是 SX1278 开头的文件。具体原因也是这里所说的原因。
 * 但是，需要对源码进行一定的修改，具体修改见下面的说明！
 */
//#define USE_SX1232_RADIO
//#define USE_SX1272_RADIO
#define USE_SX1276_RADIO
//#define USE_SX1243_RADIO

/*!
 * Module choice. There are three existing module with the SX1276.
 * Please set the connected module to the value 1 and set the others to 0
 * 这个模块选择：这里主要是指Semtech官方给出的不同的外围电路设计用例。因为其给出的三种电路设计中，使用的芯片引脚等时有区别的。
 * 因此，这里需要根据硬件设计。来选择合适的模块。以下三种硬件电路设计用例，可直接在Semtech官网找到！
 * 以下几个宏值，仅在调用初始化时才会用到，具体可查看函数void SX1276LoRaInit( void );这里也需要注意：频率的问题，源码对于不同频率，
 * 其会选择不同的配置。
 */
#ifdef USE_SX1276_RADIO
#define MODULE_SX1276RF1IAS                         0
#define MODULE_SX1276RF1JAS                         0
#define MODULE_SX1276RF1KAS                         1
#endif

整理之后，就上面两个宏值是必须的！对于每个宏上面的注释已经很详细了，不再多说！

sx1276-Hal.c

  这个文件看名字就知道，负责实现驱动库与实际芯片的通信的封装。如果看源码中的示例文件，会发现其中也是很多和测试平台相关的配置。同样该清理的清理，最终该文件大体可以分为两大部分：

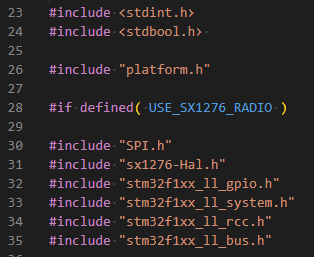

1. 包含自己需要的头文件

2. 实现必须的函数接口。函数接口总的可以分为四大类：

   1. LORA 芯片使用 MCU 的 IO 的配置及复位。函数 void SX1276InitIo(void) 用来初始化使用的各 IO。函数 void SX1276SetReset( uint8_t state ) 用来复位模块。

   2. SPI 通信使用的接口。LORA 芯片是使用 SPI 进行通信的。

      • void SX1276Write( uint8_t addr, uint8_t data );
      • void SX1276Read(uint8_t addr, uint8_t *data)
      • void SX1276WriteBuffer(uint8_t addr, uint8_t *buffer, uint8_t size)
      • void SX1276ReadBuffer( uint8_t addr, uint8_t *buffer, uint8_t size )
      • void SX1276WriteFifo( uint8_t *buffer, uint8_t size )
      • void SX1276ReadFifo( uint8_t *buffer, uint8_t size )

      我们只需要根据自己的 SPI 的配置，修改 void SX1276ReadBuffer( uint8_t addr, uint8_t *buffer, uint8_t size ) 和 void SX1276WriteBuffer(uint8_t addr, uint8_t *buffer, uint8_t size) 即可，其他几个接口都是直接调用上面这俩接口的！不知道为啥驱动库要放出这么多函数。

   3. LORA 芯片 独立 IO 的配置。LORA 芯片有几个 IO 是需要直接和 MCU 相连的，这些 IO 的高低状态指示了 LORA 芯片的一些工作状态。

      • inline uint8_t SX1276ReadDio0( void )
      • inline uint8_t SX1276ReadDio1( void )
      • inline uint8_t SX1276ReadDio2( void )
      • inline uint8_t SX1276ReadDio3( void )
      • inline uint8_t SX1276ReadDio4( void )
      • inline uint8_t SX1276ReadDio5( void )

      需要注意的是，根据我们的需求，以上 5 个 IO 并不一定全部使用。例如我的就只使用 DIO0、DIO1、DIO3。至于如果选择，在手册中有说明这 5 个 IO 的说明。

   4. 天线切换接口。inline void SX1276WriteRxTx( uint8_t txEnable )。在 Semtech 给出的设计原理图中，是需要进行天线状态的切换的！如果是买的其他厂家的现成的模块，可能不需要该函数，留空即可！

sx1276-Hal.h

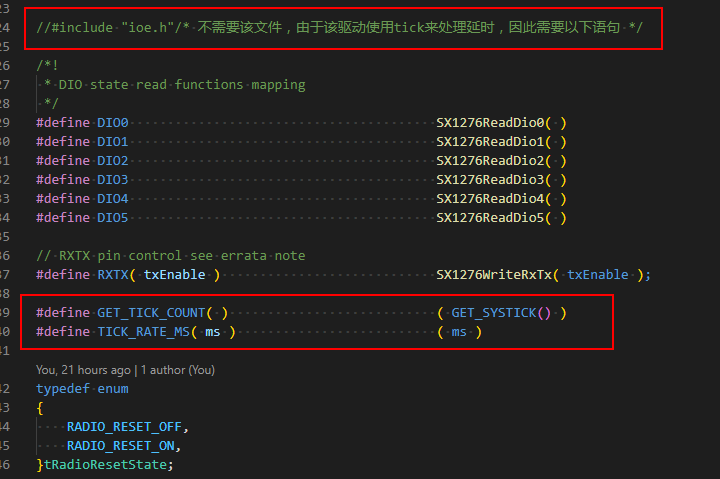

  还是由于驱动测试遗留的问题，我们必须要修改该文件中的部分代码。清理一些测试过程中引入的文件，同时定义一个函数函数。具体如下：

这个文件如果设计的足够好的话，是不需要用户来更改的！

至此，LORA 的驱动移植完成了，接下来就是在自己的开发环境中添加使用的文件、头文件路径，然后编译即可！

使用

  驱动库通过 radio.h/c 对驱动库的接口进行了封装。正常的初始化、收发数据等都是使用 tRadioDriver 中的函数指针。当然，该结构体仅仅是封装了部分接口。有些功能接口我们还是需要直接使用对应驱动库头文件中的函数。

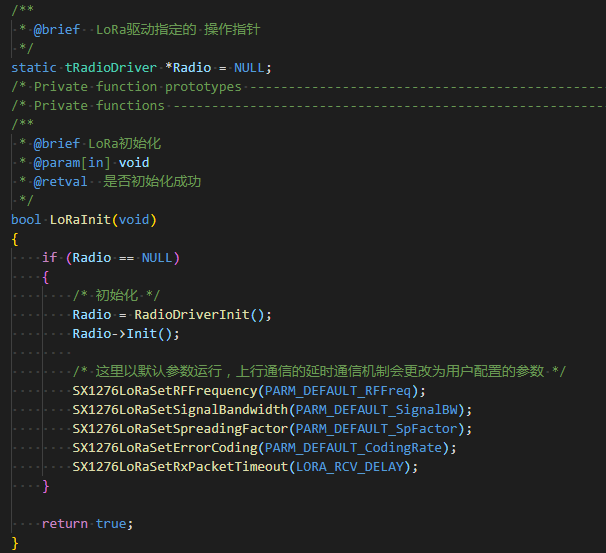

1. 首先调用初始化驱动库

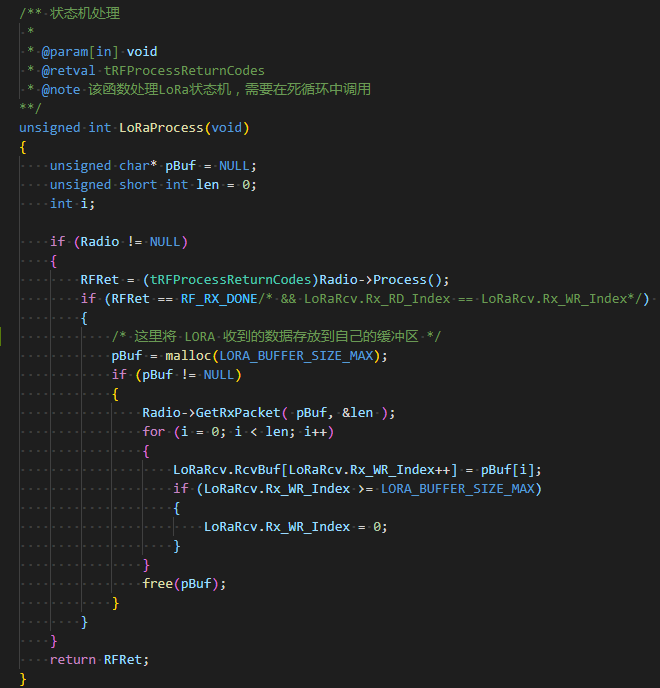

2. 周期调用 Radio->Process() 以处理驱动库的状态机

3. 收发数据 Radio->GetRxPacket( const void *buffer, uint16_t size ); 和 Radio->SetTxPacket( const void *buffer, uint16_t size );

注意

1. 只有 LORA 参数都一致的情况下，两者才能通信！

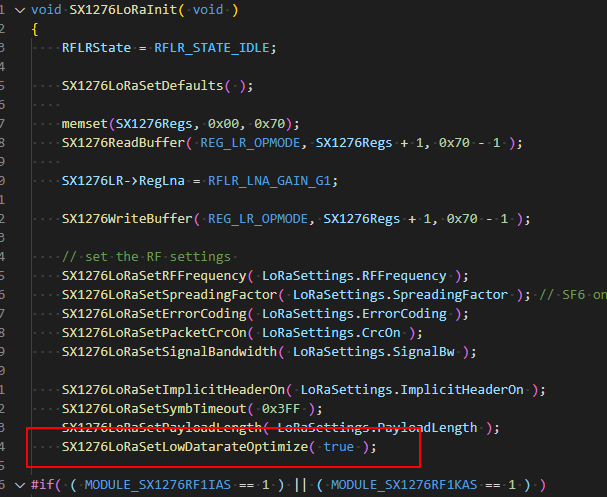

2. 默然情况下，LORA 驱动内部是开启了低速率优化的。


参考
