LORA驱动移植

移植前先唠嗑唠嗑：
在网上买了几块LORA-B1的开发板，开发板的LORA芯片用的是SX1278，微控制器是STM32F030F4P6，我这人底子薄没怎么用过STM32也没用过LORA，就玩过ZigBee用过IAR，所以就一边百度一边学STM32CubeMX和Keil5 MDK的基本使用。点了点灯再跑下例程的按钮点灯，不亦乐乎。
然后到移植LORA驱动这里时，犯难了，碰到了很多问题，虽然有现成移植好LORA驱动的例程，但我就是想自己试一试。店家给的教程对我这种菜鸡太不友好了，我脑抽没看懂，问到店家都怕了我吧？（学习的过程中脸皮一定要厚，嗯嗯~）鼓捣一两天终于弄出来了，还做了个笔记跟大家分享一下。这教程应该是非常适合像我这样一脸懵逼一无所知的小白了。

附上参考教程链接：
http://www.eemaker.com/lora-b1-qudongyizhi.html

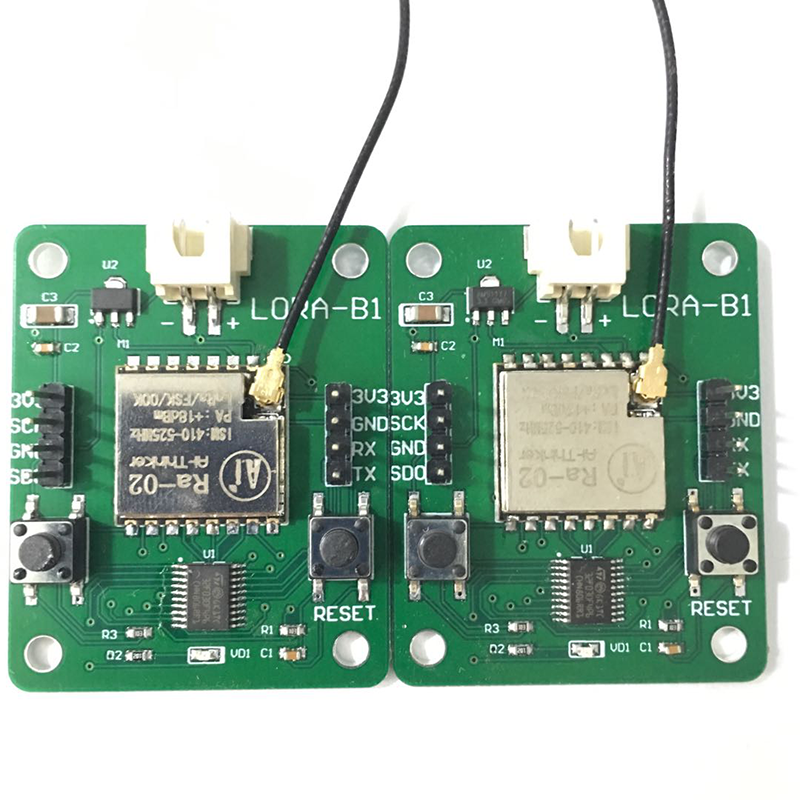

下面就是我用的LORA-B1开发板：
（我这算是帮别人打广告吗？不过这篇文章估计看的人也不多）

一、移植官方LORA驱动前需知：

1.DIO0-DIO3为lora模块的输出引脚，连接的单片机引脚需要对应配置为输入模式进行检测。
2.SPI_MOSI、SPI_MISO、SPI_SCK、CS脚为lora模块和stm32之间的spi接口引脚。
3.L_RST是lora模块的复位引脚，对应stm32的IO口要配置为输出模式。

二、移植步骤：

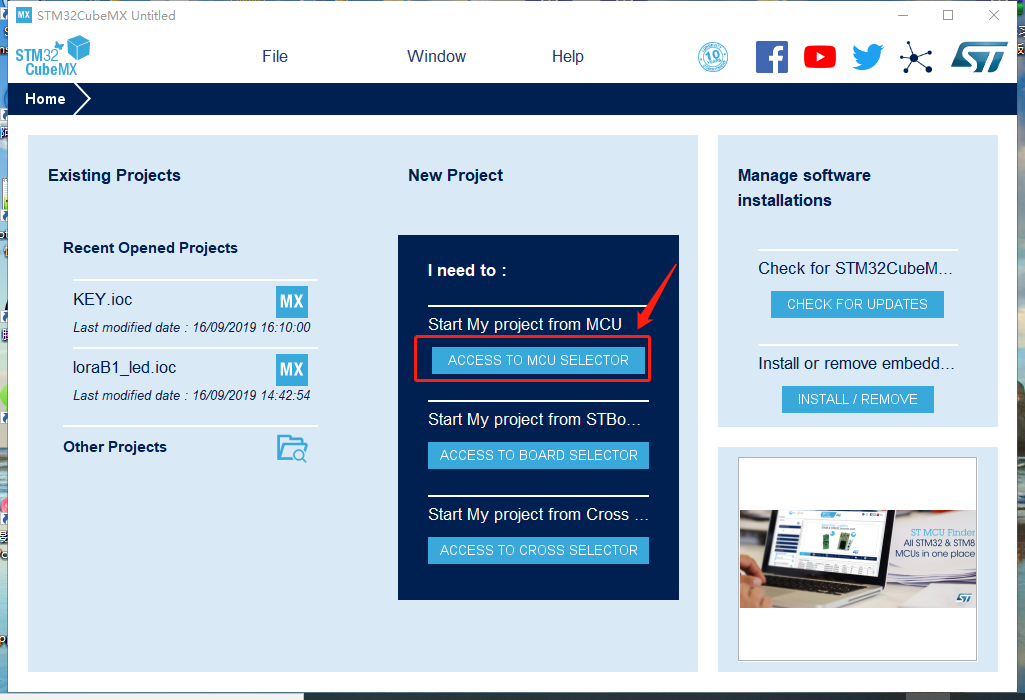

1.打开STM32CubeMX，选择ACCESS TO MCU SELECTOR

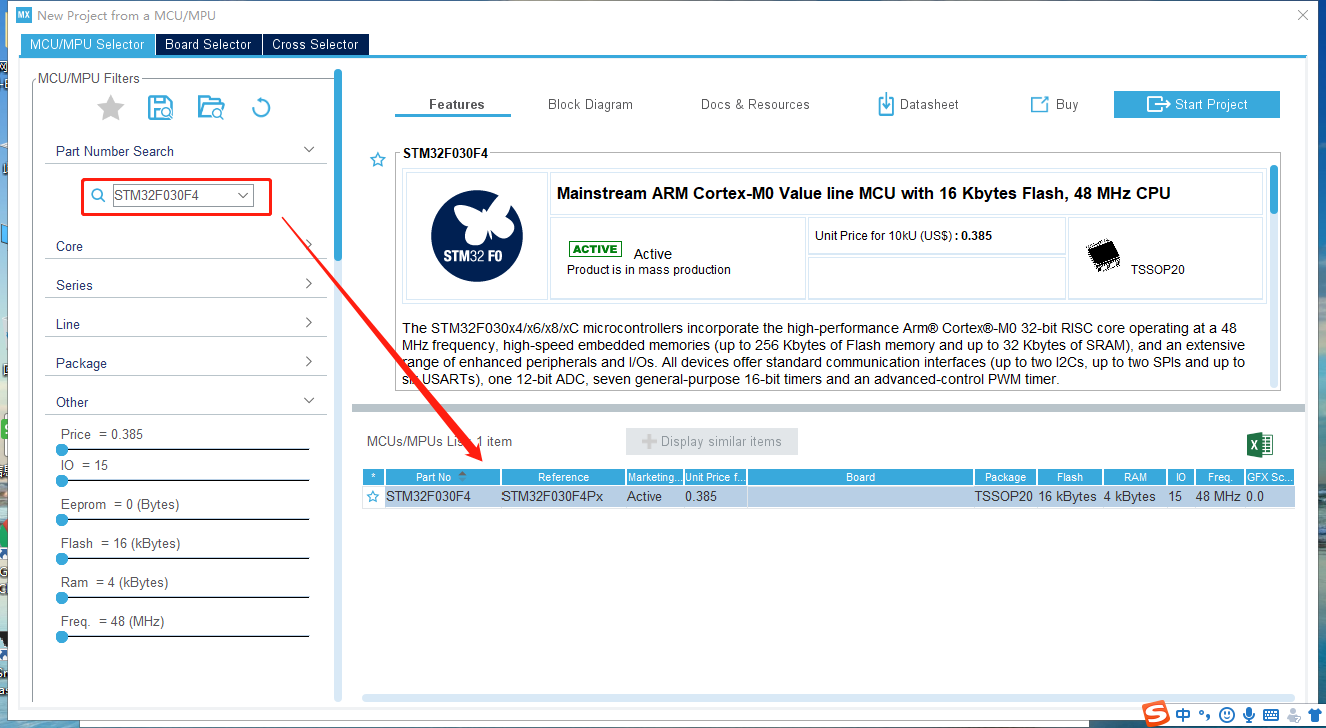

2.搜索自己的芯片型号，双击

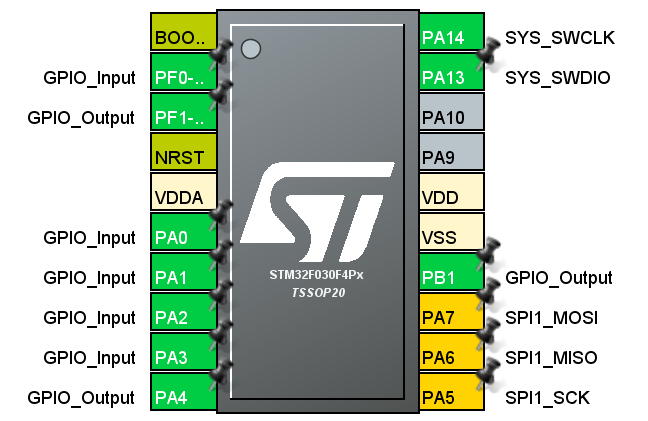

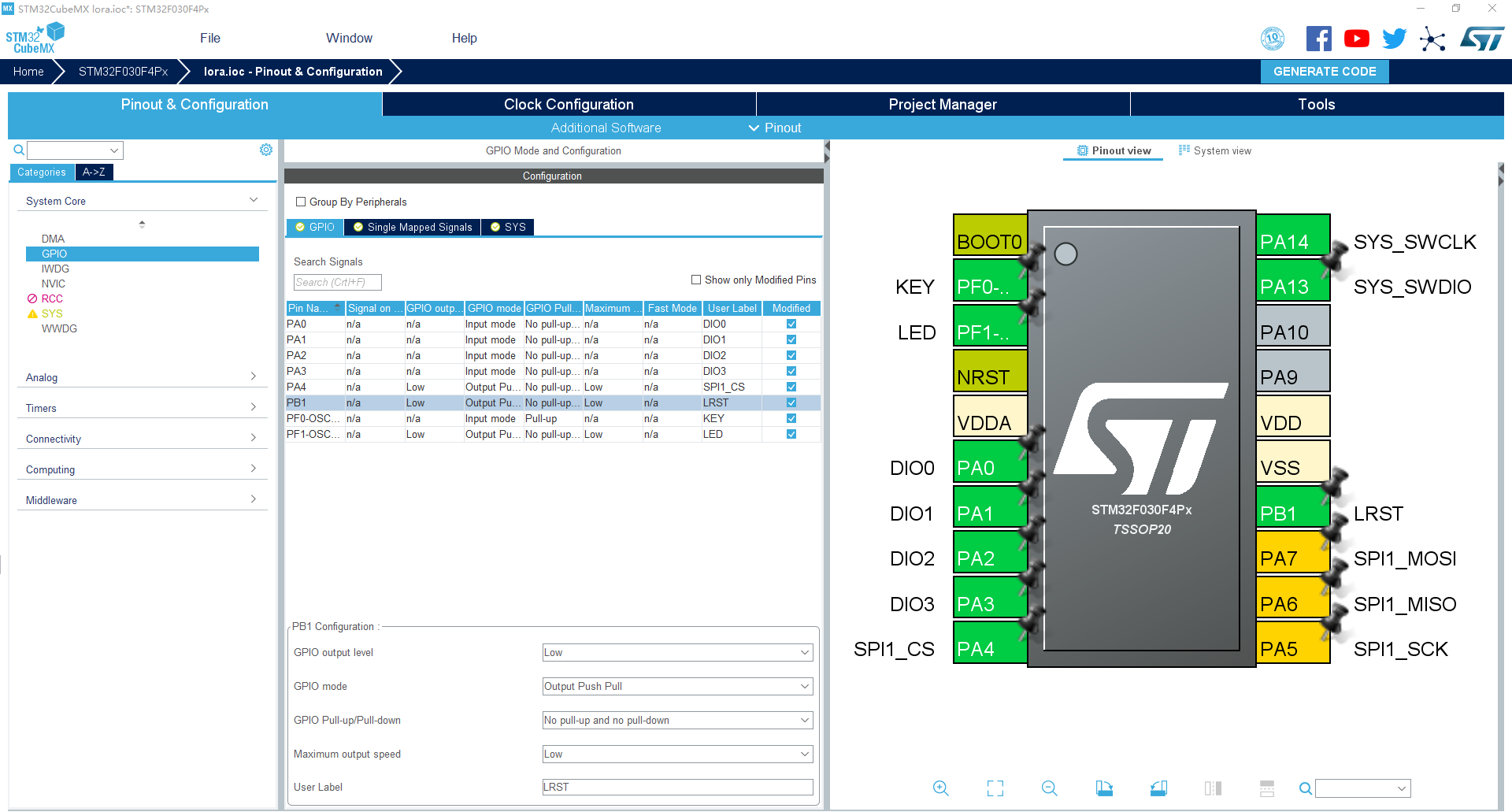

3.按照上述原理图配置各管脚

①DIO0-DIO3为GPIO_INPUT模式
②SPI1_CS和LRST配置为GPIO_OUTPUT模式（注意CS脚这里是作为普通输出）
③SPI1_MOSI、SPI1_MISO、SPI1_CLK为标准SPI接口。

④然后再对相应管脚进行命名和SPI管脚设置：展开System Core，双击GPIO，在User Label处改标签名（注意：PB1管脚标签改为LRST，不是L_RST）

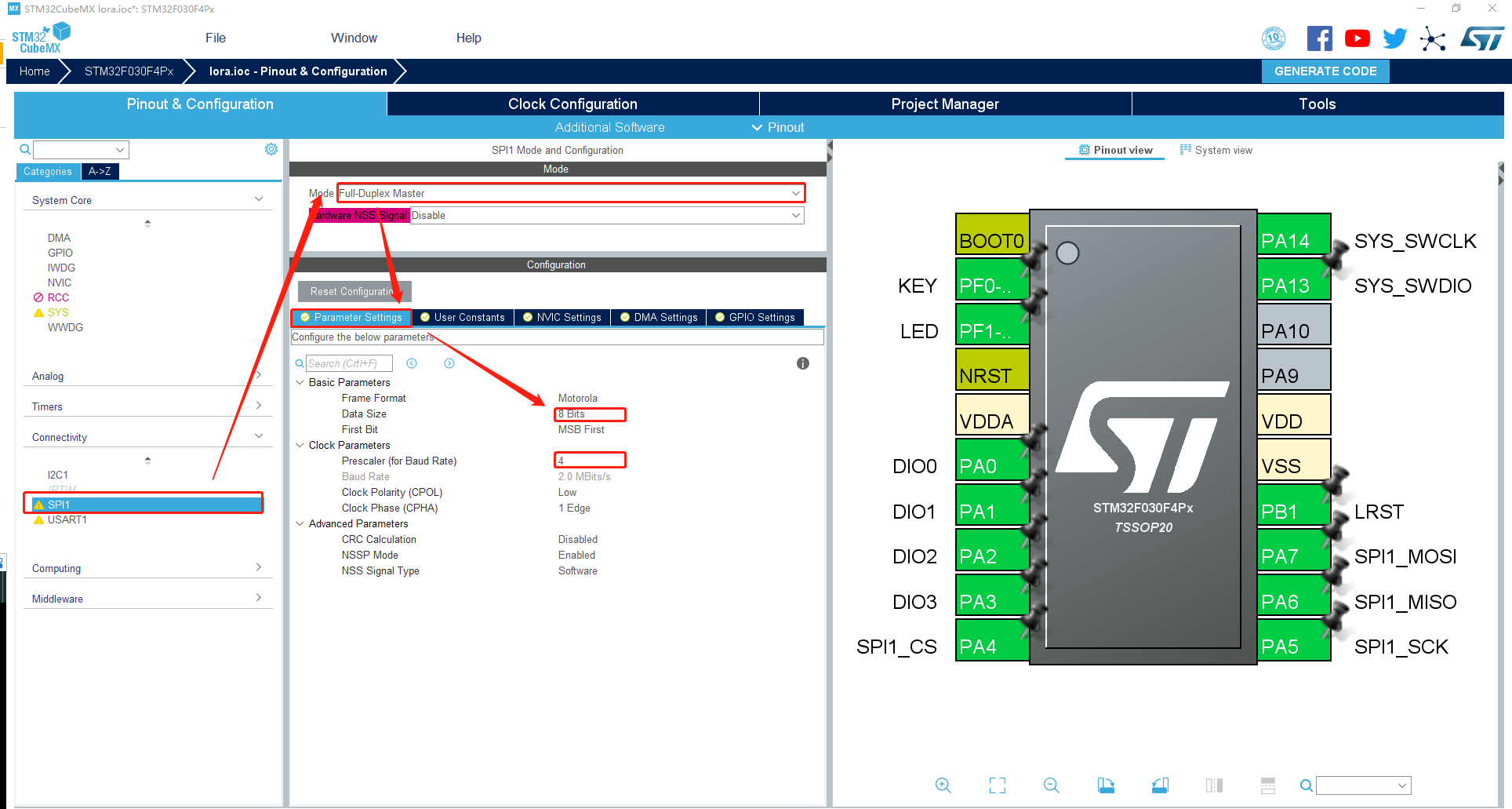

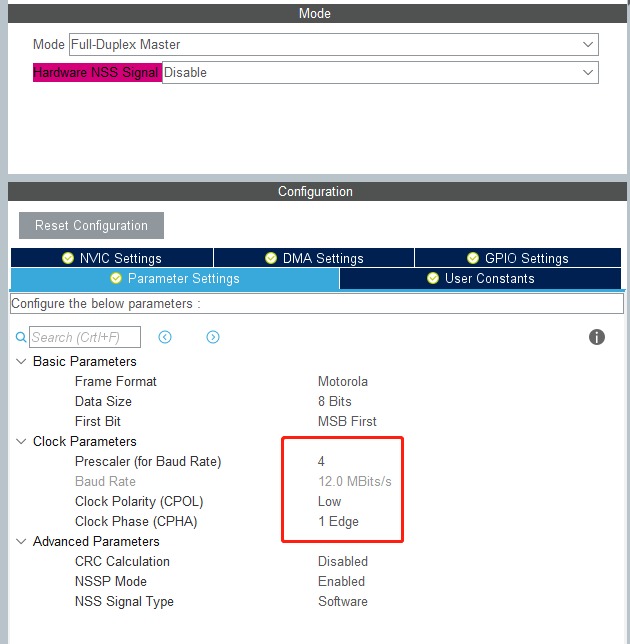

⑤展开Connectivity，点击SPI1，选择Full-Duplex Master模式（全双工主机），在Parameter Settings里将Data Size设为8 Bits，Prescaler(for Baud Rate)设为4，（注：灰色部分的Baud Rate与设置的Prescaler(for Baud Rate)和STM32的主时钟频率有关，下一步设置STM32的主时钟频率）其他参数默认不变，如图所示：

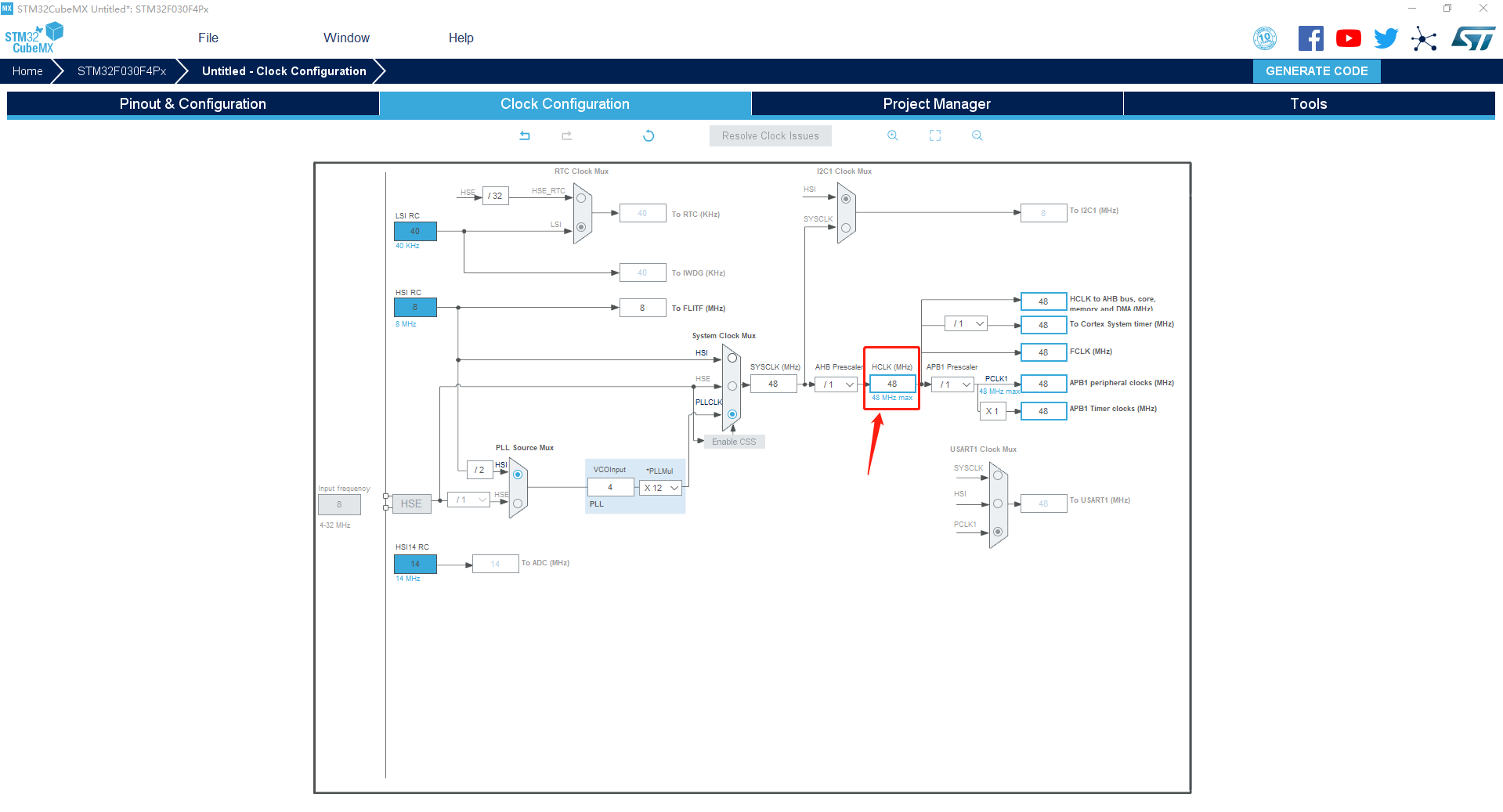

4.设置STM32的主时钟频率为48MHz

此时的SPI1参数如下：

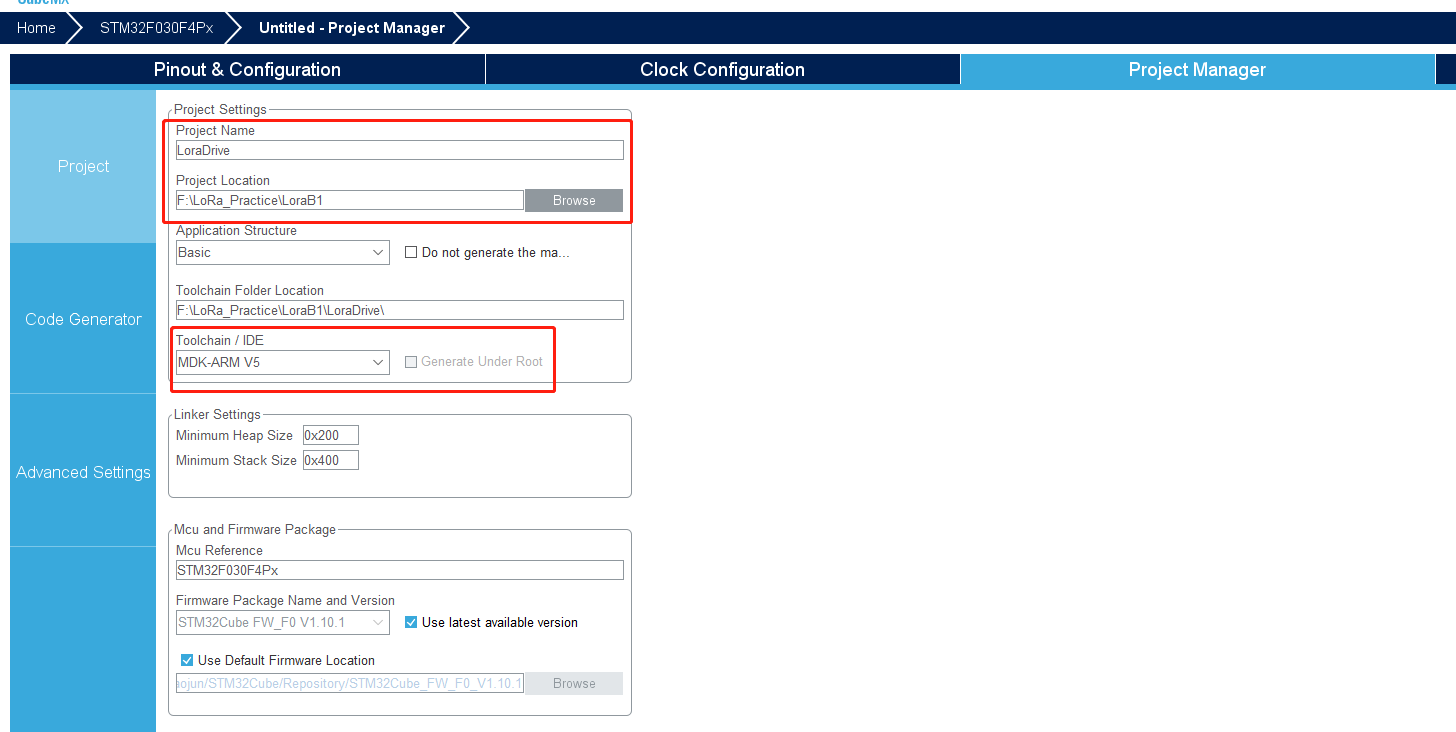

5.在Project Manager的Project里，自行命名项目名称和设置项目路径，Toolchain/IDE选择MDK-ARM V5。

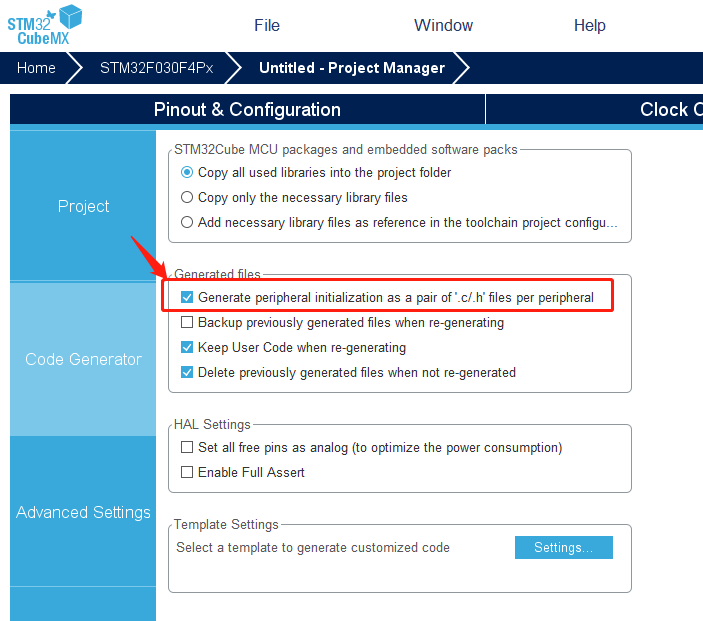

6.勾选，这个选项使每个外设对应产生一个.c和.h文件，让代码结构更加清晰。

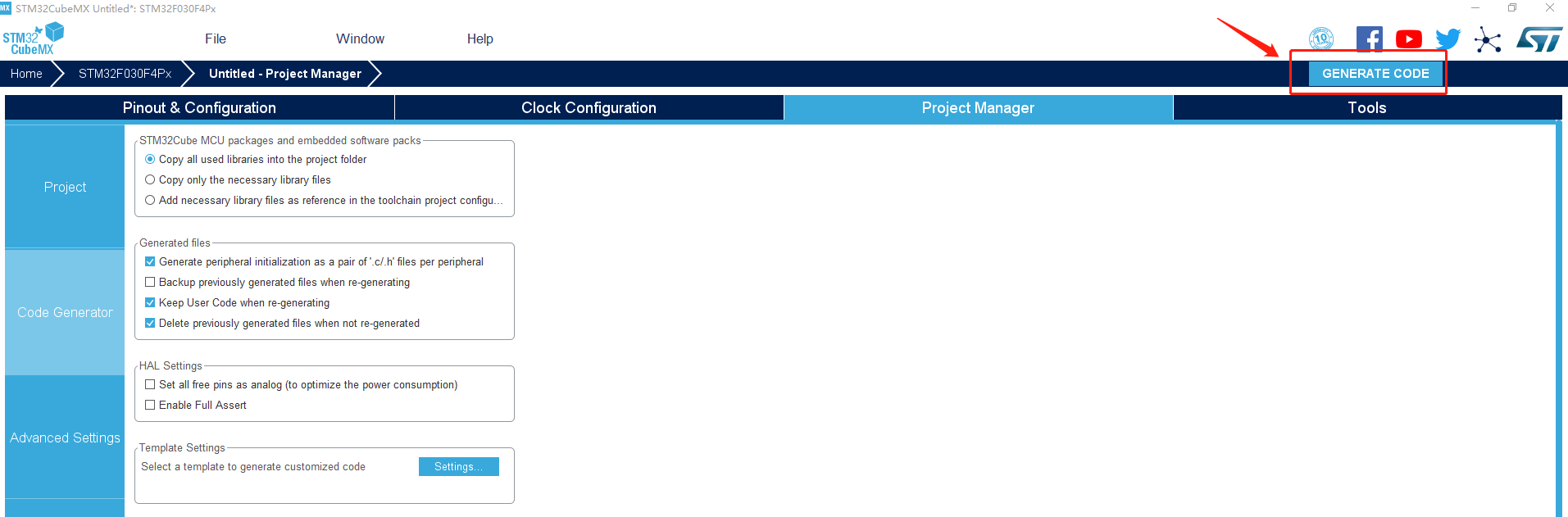

7.点击GENERATE CODE

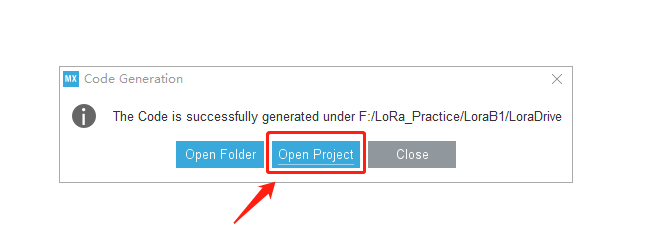

再点击Open Project自动生成工程。

自动生成的工程如下：

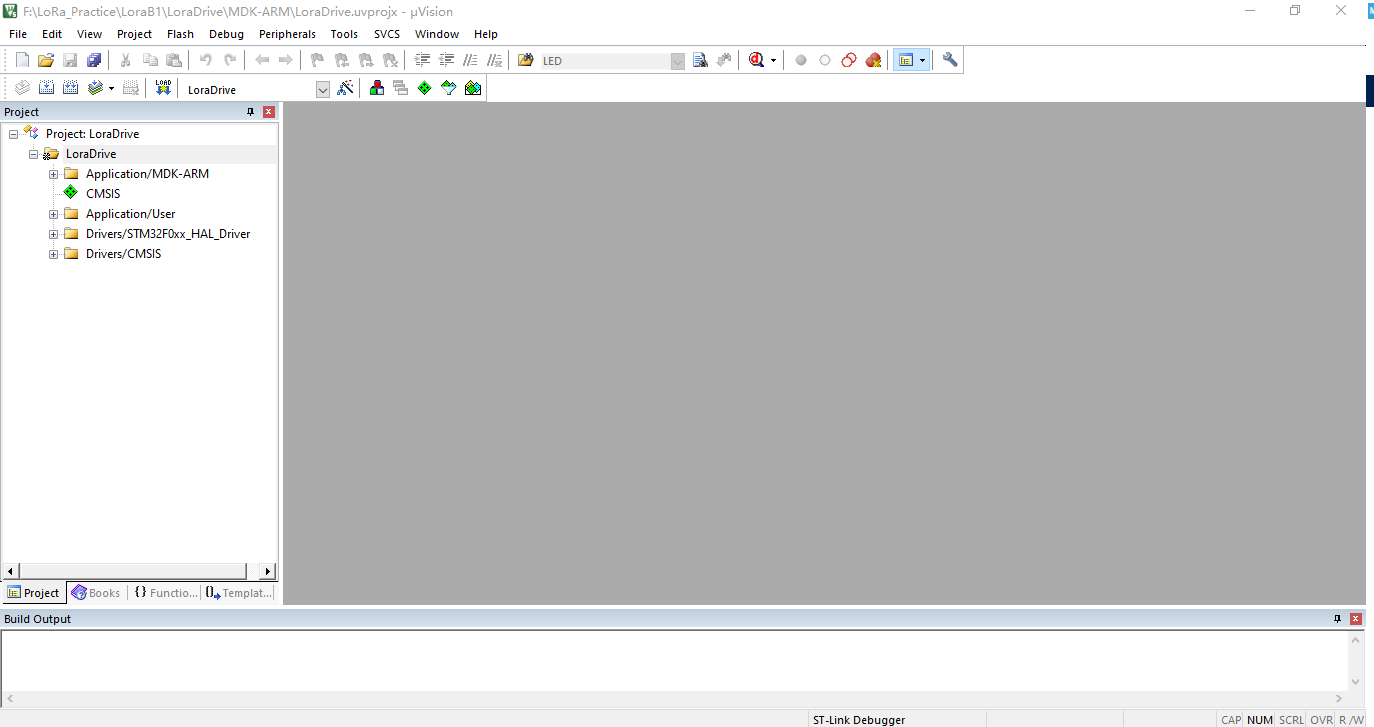

先关闭工程，下一步是代码移植。

三、代码移植

1.解压官方源码

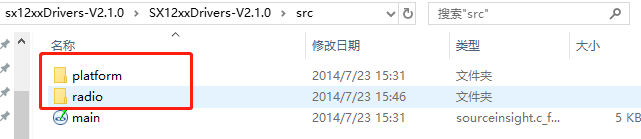

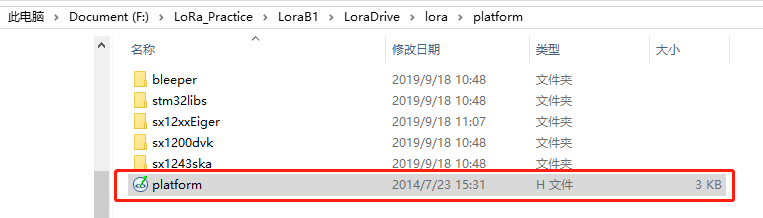

解压后在src下找到并复制platform和radio文件夹

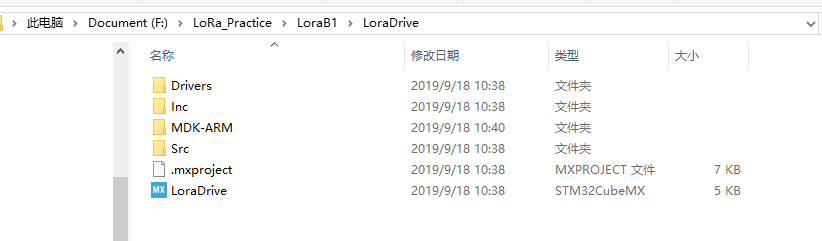

再找到自动生成的工程路径

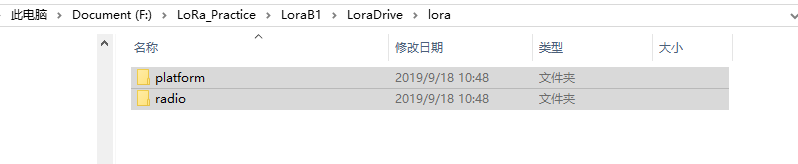

在自动生成的工程下，新建一个命名为lora的文件夹，在lora下黏贴platform和radio文件夹

2.打开LoraDrive工程并新建两个文件夹lora/radio和lora/platform（若是新建过程中卡住了，就关闭工程再重新打开工程新建一次，还是卡就重启电脑）

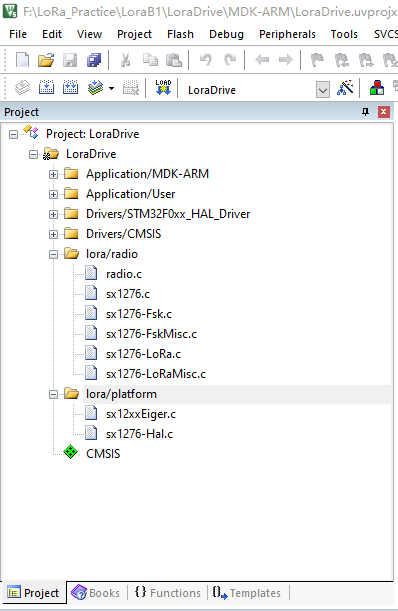

新建后工程视图如下：

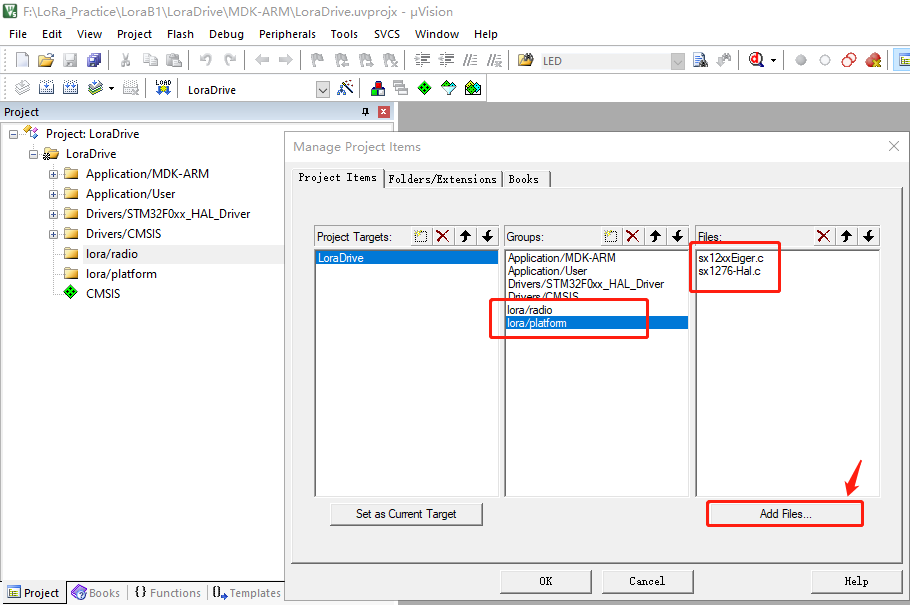

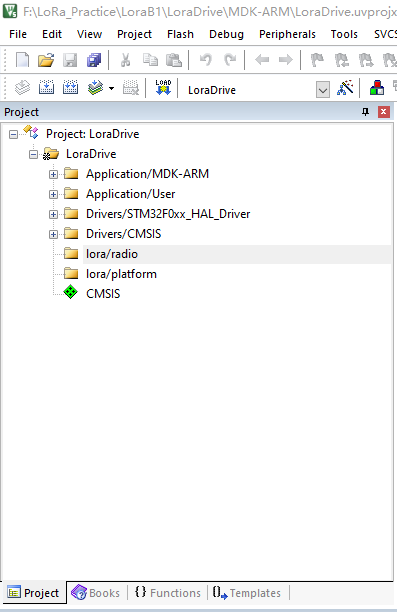

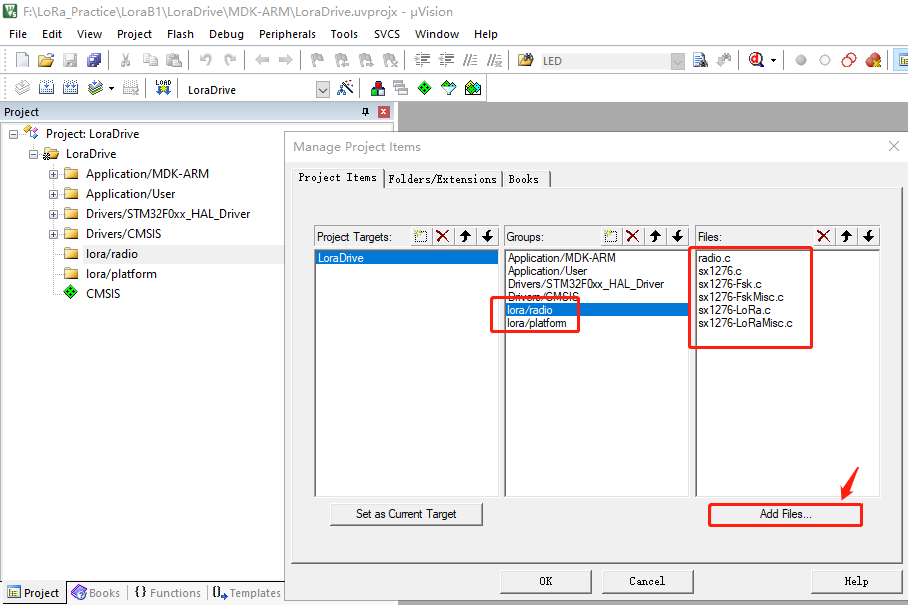

3.分别给新建的两个文件夹Add Files…

（添加的.c文件是分别从工程下的lora文件夹下复制黏贴过来的platform和radio文件夹下选取的。）
添加文件后的工程视图如下：

4.添加.c文件后添加mdk的.h文件路径

5.最关键的地方来了！！！

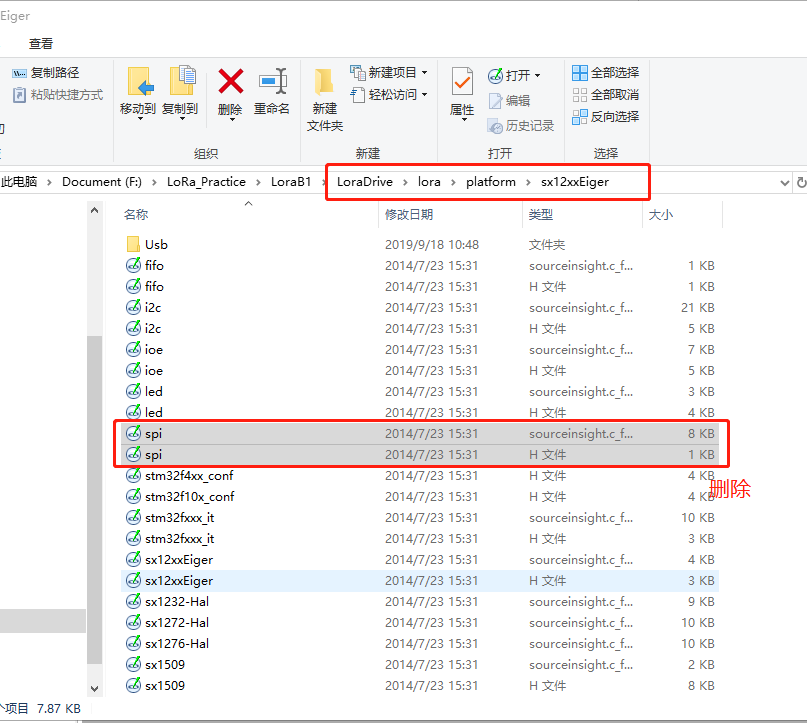

①删除loraplatformsx12xxEigerspi.c和spi.h文件（该文件没用，但是名称和cubemx生成的spi初始化文件名相同会造成后面编译失败）。

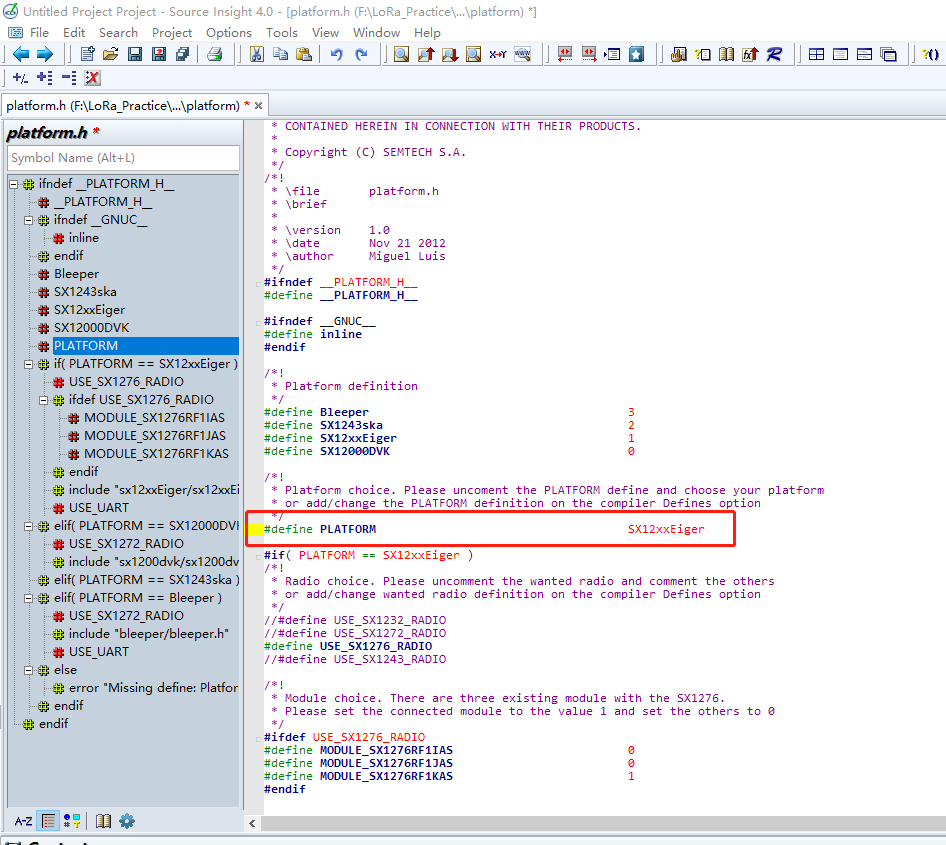

②打开platform.h文件，再打开宏定义#define PLATFORM SX12xxEiger（默认这条宏定义是被注释掉的，所以我们要打开它，这里我用的是Source Insight4.0打开的platform.h文件，用其他软件打开也可以，看个人习惯。更改后记得保存）

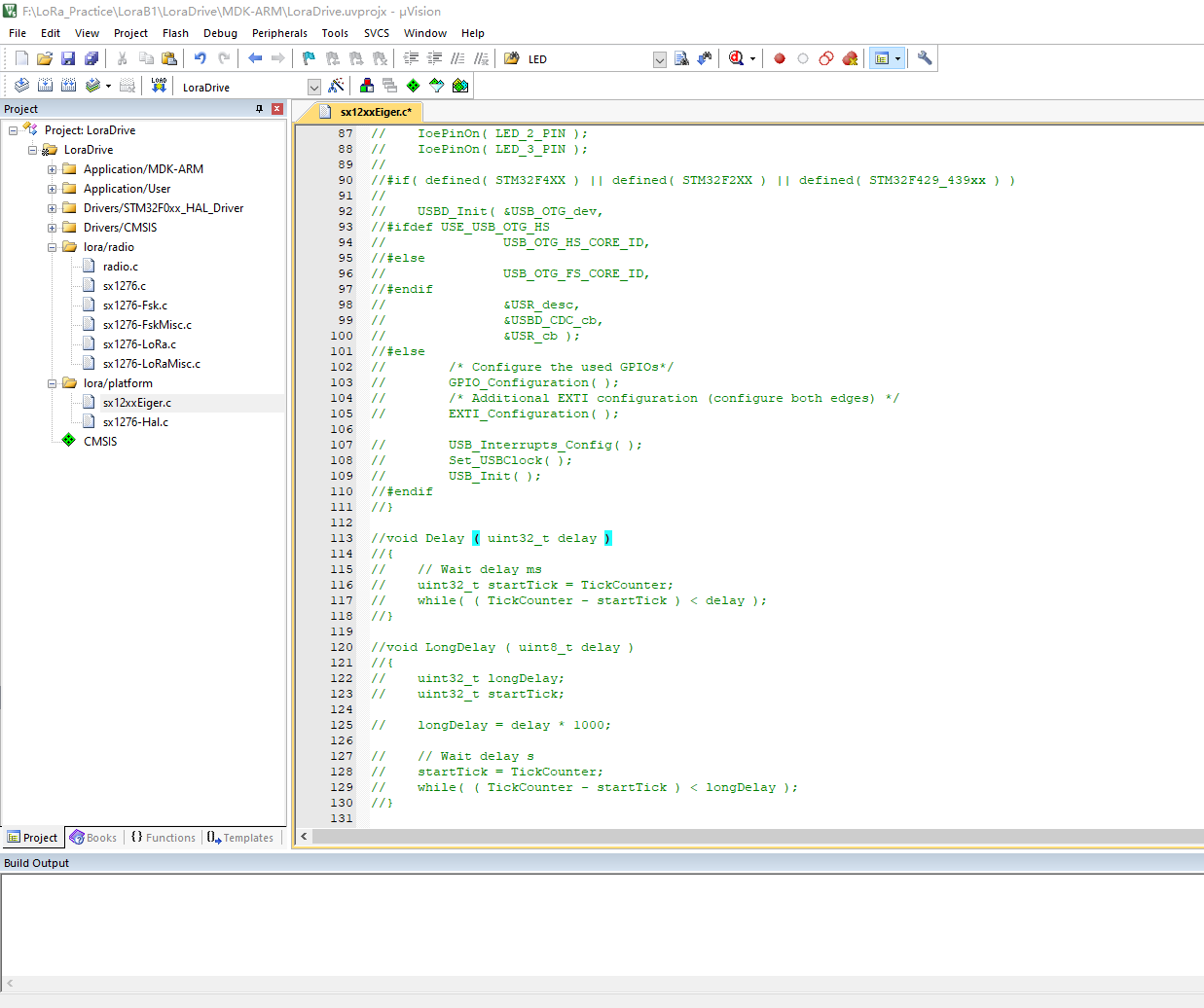

③打开sx12xxEiger.c文件，屏蔽或删除掉该文件内所有函数。（我这里就是用Keil5 MDK打开的sx12xxEiger.c文件，然后Ctrl+A全选，右键Advanced选择Comment Selection注释）

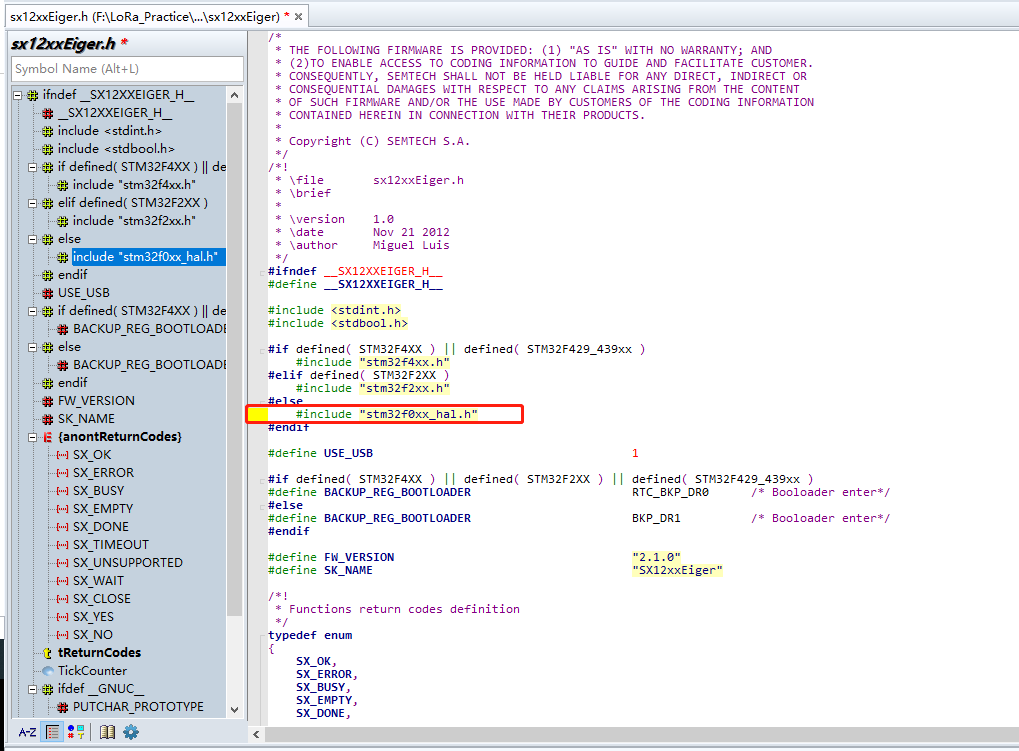

④打开sx12xxEiger.h文件，修改#include “stm32f10x.h” 为 #include “stm32f0xx_hal.h”

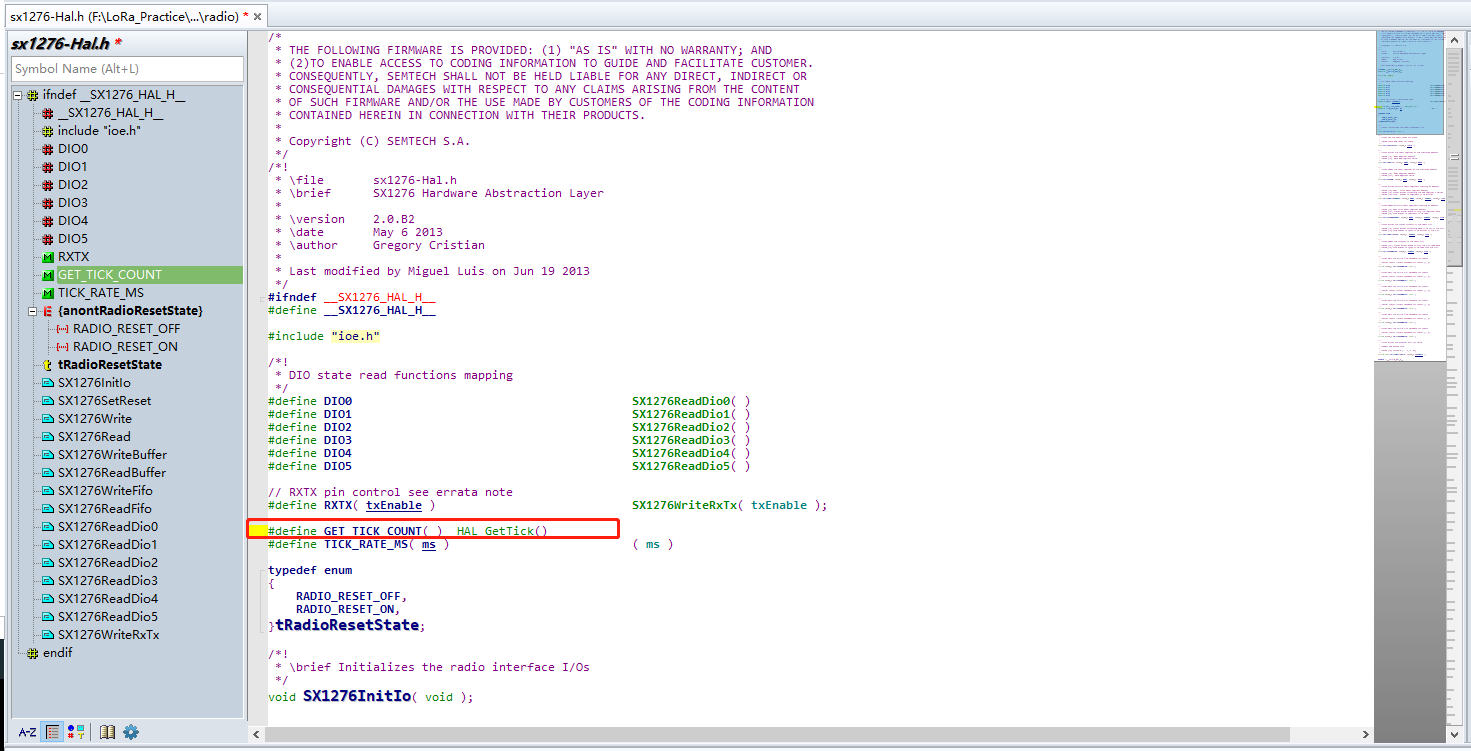

⑤修改sx1276-Hal.h中#define GET_TICK_COUNT( ) HAL_GetTick()

⑥接下来的错误都集中在sx1276-Hal.c文件，该文件也是实现移植的主要接口。修改该文件代码接口如下（全选替换成如下代码就可以了）：

/*
 * THE FOLLOWING FIRMWARE IS PROVIDED: (1) "AS IS" WITH NO WARRANTY; AND
 * (2)TO ENABLE ACCESS TO CODING INFORMATION TO GUIDE AND FACILITATE CUSTOMER.
 * CONSEQUENTLY, SEMTECH SHALL NOT BE HELD LIABLE FOR ANY DIRECT, INDIRECT OR
 * CONSEQUENTIAL DAMAGES WITH RESPECT TO ANY CLAIMS ARISING FROM THE CONTENT
 * OF SUCH FIRMWARE AND/OR THE USE MADE BY CUSTOMERS OF THE CODING INFORMATION
 * CONTAINED HEREIN IN CONNECTION WITH THEIR PRODUCTS.
 *
 * Copyright (C) SEMTECH S.A.
 */
/*!
 * file       sx1276-Hal.c
 * brief      SX1276 Hardware Abstraction Layer
 *
 * version    2.0.B2
 * date       Nov 21 2012
 * author     Miguel Luis
 *
 * Last modified by Miguel Luis on Jun 19 2013
 */
#include <stdint.h>
#include <stdbool.h>
#include "main.h"
#include "spi.h"
#include "gpio.h"
#include "platform.h"
#include "../../radio/sx1276-Hal.h"


uint8_t SpiInOut( uint8_t outData )
{
  uint8_t Rxdata;
  HAL_SPI_TransmitReceive(&hspi1,&outData,&Rxdata,1, 1000);
  return Rxdata;

}


void SX1276InitIo( void )
{

}

void SX1276SetReset( uint8_t state )
{
  if(state==RADIO_RESET_ON)
  {
      HAL_GPIO_WritePin(LRST_GPIO_Port,LRST_Pin,GPIO_PIN_RESET);
  }
  else
  {
      HAL_GPIO_WritePin(LRST_GPIO_Port,LRST_Pin,GPIO_PIN_SET);
  }
}

void SX1276Write( uint8_t addr, uint8_t data )
{
    SX1276WriteBuffer( addr, &data, 1 );
}

void SX1276Read( uint8_t addr, uint8_t *data )
{
    SX1276ReadBuffer( addr, data, 1 );
}

void SX1276WriteBuffer( uint8_t addr, uint8_t *buffer, uint8_t size )
{

  HAL_GPIO_WritePin(SPI1_CS_GPIO_Port,SPI1_CS_Pin,GPIO_PIN_RESET);
  SpiInOut( addr | 0x80 );
  for(uint8_t i = 0; i < size; i++ )
  {
      SpiInOut( buffer[i] );
  }
  HAL_GPIO_WritePin(SPI1_CS_GPIO_Port,SPI1_CS_Pin,GPIO_PIN_SET);

}


void SX1276ReadBuffer( uint8_t addr, uint8_t *buffer, uint8_t size )
{

  HAL_GPIO_WritePin(SPI1_CS_GPIO_Port,SPI1_CS_Pin,GPIO_PIN_RESET);
  SpiInOut( addr & 0x7F );

  for(uint8_t i = 0; i < size; i++ )
  {
      buffer[i] = SpiInOut( 0 );
  }
  HAL_GPIO_WritePin(SPI1_CS_GPIO_Port,SPI1_CS_Pin,GPIO_PIN_SET);

}

void SX1276WriteFifo( uint8_t *buffer, uint8_t size )
{
    SX1276WriteBuffer( 0, buffer, size );
}

void SX1276ReadFifo( uint8_t *buffer, uint8_t size )
{
    SX1276ReadBuffer( 0, buffer, size );
}

inline uint8_t SX1276ReadDio0( void )
{
  return HAL_GPIO_ReadPin(DIO0_GPIO_Port,DIO0_Pin);
}

inline uint8_t SX1276ReadDio1( void )
{
  return HAL_GPIO_ReadPin(DIO1_GPIO_Port,DIO1_Pin);
}

inline uint8_t SX1276ReadDio2( void )
{
  return 0;
}

inline uint8_t SX1276ReadDio3( void )
{
  return HAL_GPIO_ReadPin(DIO3_GPIO_Port,DIO3_Pin);
}

inline uint8_t SX1276ReadDio4( void )
{
  return 1;
}

inline uint8_t SX1276ReadDio5( void )
{
  return 1;
}

inline void SX1276WriteRxTx( uint8_t txEnable )
{

}

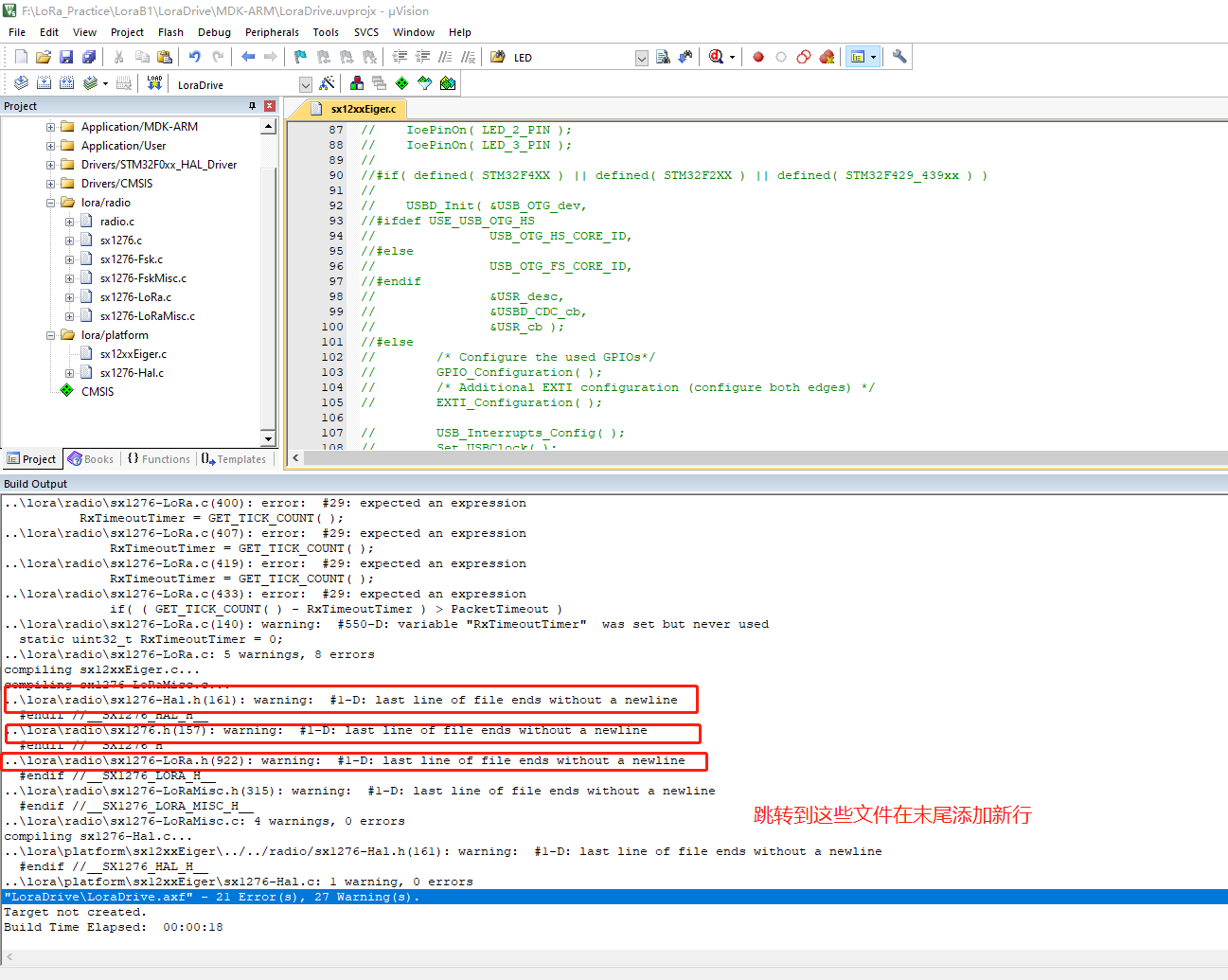

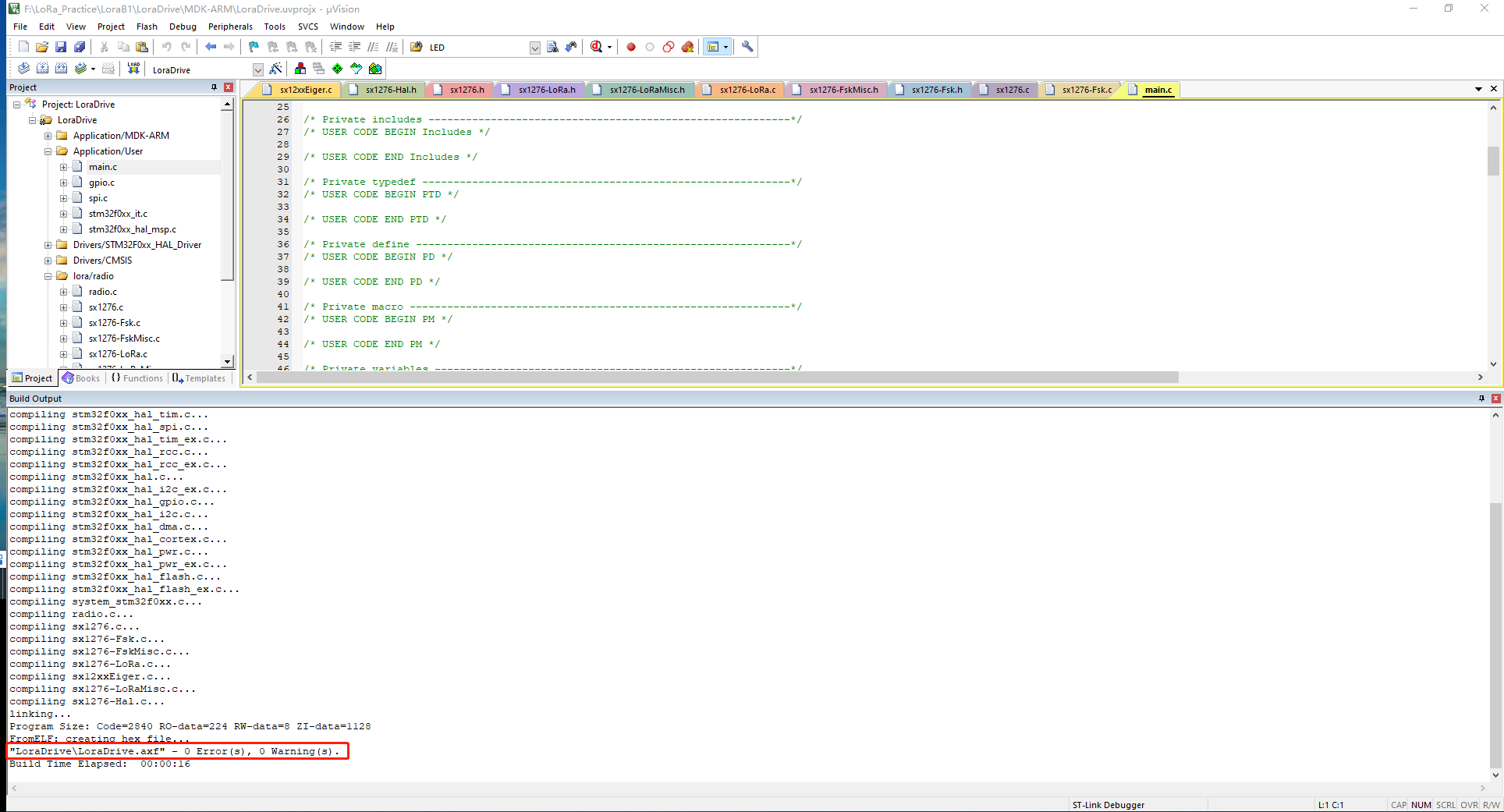

⑦编译，MDK的编译会强制每个.c或.h文件最后都要空一行，根据提示把警告的文件后面回车多添加一行新行。

以上添加新行后编译，如果还存在错误，就把上面七步再重新检查一遍，看看有没有文件漏添新行，或者更改宏定义或者其他代码时是否有非法输入字符。例如我上个截图中除了需要添加新行外，就还有其他错误。经过逐步检查发现在第⑤步修改sx1276-Hal.h中#define GET_TICK_COUNT( ) HAL_GetTick() 时有中文输入法的字符出现，更改之后再保存，编译，就没事啦。

最终编译成功如下：

到此，官方LORA驱动的移植就完成啦~
之后我们就可以基于lora的驱动编写自己的应用代码了。
