系统设计之架构图——应用架构图、技术架构图、业务架构图

1 什么是架构图？

1.1 架构图的定义

• 往往系统是非常复杂的，无法一下子全部表达清楚，架构要涵盖的内容和决策太多了，超过了人脑"一蹴而就"的能力范围，因此采用"分而治之"的办法从不同视角分别设计。

• 所以，也需要从不同的维度来描述这个系统。

• 也就是说架构图是对系统从某种维度视角的表达，每一种架构图，都是一种视角。

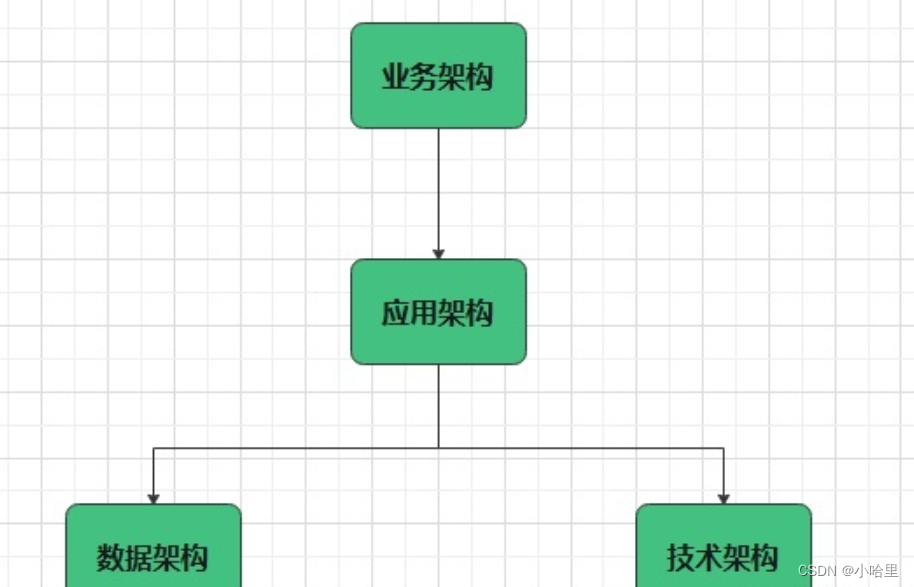

1.2 架构图的分类

在工作中，对上汇报中，经常需要的是如下几种架构图

1.3 业务架构图

• 业务架构，是IT架构的基础。
• 简单来说，是从业务、产品视角，描述整个平台、或某个产品的实现。

1.4 应用架构图

站在整个平台视角，描述整个平台架构。

1.5 数据架构图

• 一套对存储数据的架构逻辑，它会根据各个系统应用场景、不同时间段的应用场景 ，对数据进行诸如数据异构、读写分离、缓存使用、分布式数据策略等划分。
• 数据架构主要解决三个问题：第一，系统需要什么样的数据；第二，如何存储这些数据；第三，如何进行数据架构设计。

1.6 技术架构图（重要）

• 一般要求从技术层面描述系统。
• 一般分为单个系统和分布式系统

2 技术架构图

2.1 技术架构的定义

技术架构就是对在业务架构中提出的功能（或服务）进行技术方案的实现，包括软件系统实现、操作系统选择和运行时设计。
技术架构的边界比较模糊，对于不同的受众，内容的详细程度也不同，技术栈自上而下比较关注技术架构，但是各层关注的点不同。
技术决策层可能关心的是系统或系统群的技术选型，对整体的把握要保证不因为选型引起其他风险，例如，如果在高性能存储方面选择 Redis，就要尽量保证网络的封闭性，避免公网访问；再如，在选择以COBOL语言实现的各类产品时，要考虑市场上开发人员数量少，需要承担更高的迭代成本等。

2.2 java技术架构图

java 各种架构图汇总：
https://blog.csdn.net/qq_37651267/article/details/95244623

1. java 类加载器架构
2. JVM 架构
3. Java 技术体系
4. 线程运行架构
5. Java 体系（编译与运行）结构
6. JMS 技术架构
7. JMX 技术架构
8. Spring 架构
9. Hibernate 架构
10. ibatis 架构
11. Struts2 架构
12. Struts1 架构
13. JBPM
14. EJB 技术架构
15. Portal
16. J2EE
17. SmartClient Ajax 框架架构
18. Oracle
19. MYSQL 架构
20. Android 架构
21. 云计算架构
22. LINUX 内核
23. vmware 架构
24. 门户网站应用架构蓝图
25. SOA 技术架构
26. MIS 技术架构
27. APUSIC ESB 技术架构
28. GIS esb 技术架构
29. CRM 方案架构
30. OA 架构
