G代码简介

ZMC系列运动控制器作为一个多轴运动控制器，部分控制器支持标准的计算机数控（Computerized Numerical Control，检称CNC）功能，实现简易的数控机床控制，同时也可应用于其它一些通过G代码进行定位及路径规划的场合。

G代码（G-code）是最为广泛使用的计算机数控编程语言，主要在计算机辅助制造中用于控制自动机床。G代码指令是数控机床加工的核心，功能代码由字母G和一个两位数整数表示（例如G01、G02）。

G代码有多样性的特点，每个公司的数控机床都有各自定义的G代码和M代码含义，其核心的运动指令虽格式略有区别，但控制原理基本类似。

ZBasic支持G代码形式的SUB过程，支持标准格式的G代码。可根据实际加工需求来自定义G代码功能，形成GSUB形式来解析CNC文件。

支持UG、MasterCam、ArtCAM等多种CAD/CAM软件生成的NC加工代码，可应用于雕铣机、精雕机、钻攻中心和加工中心等机床加工场合。

一、材料准备

1.硬件

A.ZMC406控制器一台。

B.电脑一台。

C.带屏蔽层网线一根。

D.24V直流电源一个。

E.伺服驱动器+电机若干。

F.接线端子与连接线若干。

2.软件

A.ZDevelop V3.10版本控制器编程软件。

B.ZmotionCAD V1.0导图工具。

均从正运动官网www.zmotion.com.cn下载压缩包，解压后直接运行应用程序，无需安装。

二、硬件接线

运动控制器接线：

举例使用运动控制器ZMC406，脉冲轴和总线轴均支持。

A.主电源：

将控制器主电源接线端子上的E+24V端子接入24V直流电源正极，将EGND端子接入24V直流电源负极。

B.以太网EtherNET端口接线：

使用一根网线将控制器的EtherNET端口与电脑的以太网口相连。

C.驱动器与控制器接线：

将脉冲型驱动器按要求接入到脉冲轴接口上，EtherCAT总线驱动器接到总线接口。

三、G代码指令

在正运动控制器上，ZBasic支持G代码形式的SUB过程，将需要用到的G代码，在GSUB函数里使用运动指令编写G代码的控制过程。

G代码执行时，将运动参数传入GSUB，GSUB执行控制轴按要求动作。每一个G代码和M代码由用户使用GSUB函数编写其动作。

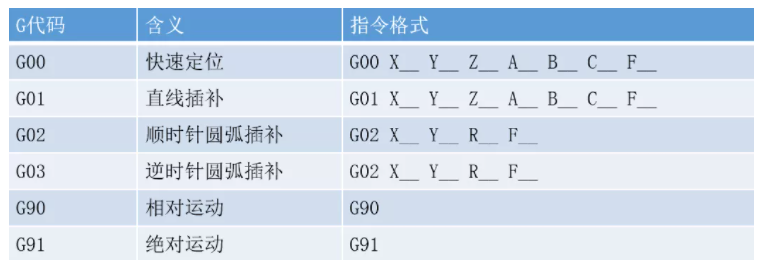

常见G的代码举例：

1．自定义GSUB语法

GSUB label([char1] [,char2]…) '编写G代码功能

END SUB

语法参数：

label：过程名称，不能与现有的关键词冲突

char1：过程调用时传入的字母参数，自动作为LOCAL局部变量

char2：过程调用时传入的字母参数，自动作为LOCAL局部变量

2．读取G代码传入参数

GSUB_PARA(char)

char：GSUB定义时传入的字母参数

3．判断G代码参数是否传入

GSUB_IFPARA(char)

char：GSUB定义时传入的字母参数

返回值：-1-传入，0-未传入

4．G代码示例

G01 X100 Y100 Z100 U100      '调用G01直线插补

END                          '主程序结束

GLOBAL GSUB G01(X,Y,Z,U)     '定义GSUB过程G01

    PRINT  GSUB_PARA(X),GSUB_PARA(Y),GSUB_PARA(Z),GSUB_PARA(U)

    IF coor_rel THEN                      '相对位置

        MOVE(GSUB_PARA(X),GSUB_PARA(Y),GSUB_PARA(Z),GSUB_PARA(U))

    ELSE                                  '绝对位置

        LOCAL xdis, ydis, zdis, udis

        IF GSUB_IFPARA(X) THEN      '判断是否有参数传入GSUB

            xdis = GSUB_PARA(X)

        ELSE

            xdis = ENDMOVE_BUFFER(0)

        ENDIF

        IF GSUB_IFPARA(Y) THEN

            ydis = GSUB_PARA(Y)

        ELSE

            ydis = ENDMOVE_BUFFER(1)

        ENDIF

        IF GSUB_IFPARA(Z) then

            zdis = GSUB_PARA(Z)

        ELSE

            zdis = ENDMOVE_BUFFER(2)

        ENDIF

        IF GSUB_IFPARA(U) then

            udis = GSUB_PARA(U)

        ELSE

            udis = ENDMOVE_BUFFER(3)

        ENDIF

        MOVEABS(xdis,ydis,zdis,udis)   '绝对位置

    ENDIF

END SUB

四、生成G代码

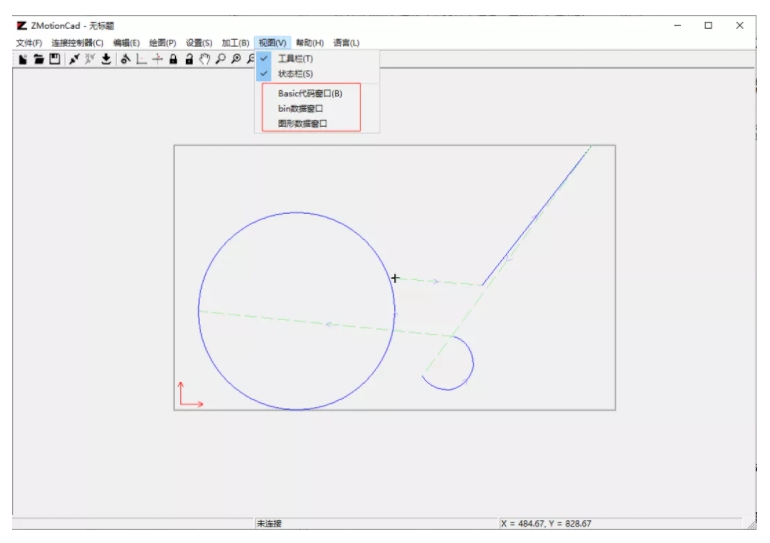

CAD导图软件是正运动自主研发的一款根据图形导出加工代码的软件，在正运动官方网站下载CAD导图软件，打开软件后，导入图形（支持的文件格式：.dxf、.plt、.ai）。

或打开文件（导图软件生成的.zmo文件），文件加载后，软件自动生成加工数据，若不满意自动加工数据，可自定义设置后再刷新数据，重新生成加工轨迹数据。

数据达到要求后可直接发送数据到控制器运行，或保存数据到磁盘，应用在其他场景。

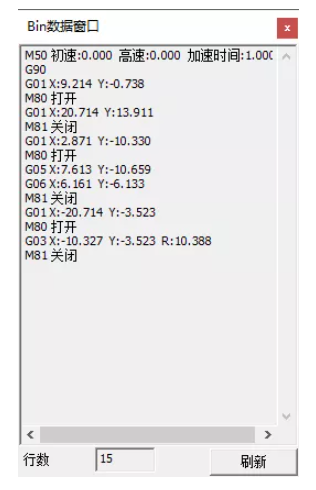

CAD导图软件根据上方图形生成的G代码文件如下图所示：

五、G代码应用案例

1.项目架构

本项目应用于6轴G代码加工，主要展示G01直线插补功能，程序主要由四大部分组成。

A.主程序：

编写项目的功能，进行参数定义，轴参数初始化，执行启动，停止，急停等过程。

B.G代码解析程序：

使用GSUB编写G00,G01等G代码的控制器过程，等待被G代码调用时执行。

C.三次文件加载：

搜索U盘或FLASH里的三次文件（.z3p）加载到控制器，启动加工时调用三次文件内的G代码执行。

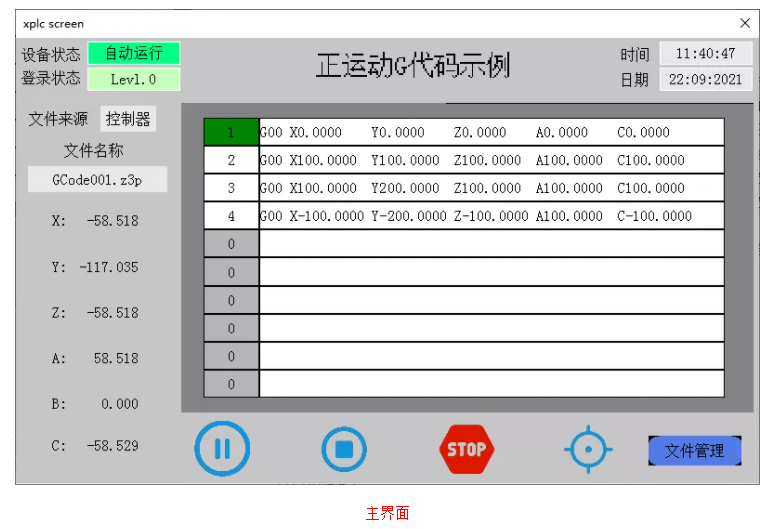

D.HMI组态界面：

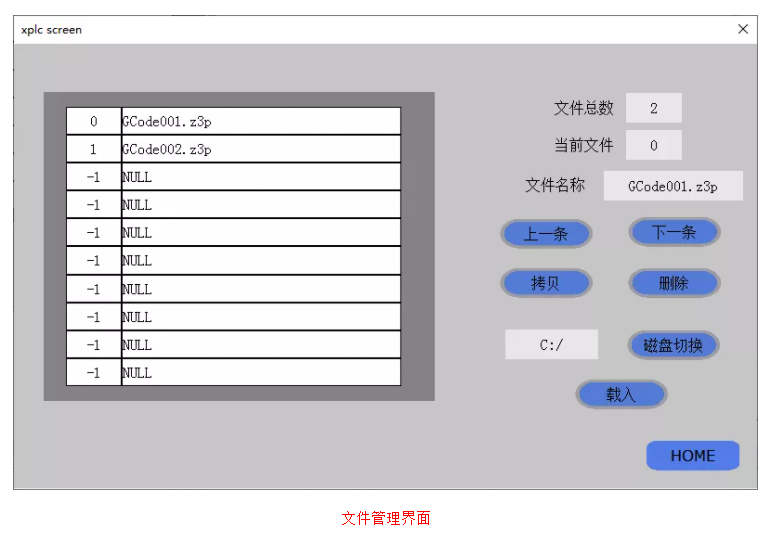

人机交互，在界面上选择盘符里的三次文件，手动控制加工的启停，展示加工过程与控制器的状态等信息。

2.项目配置

本项目支持6个轴加工，分三个任务。主要用到TABLE寄存器临时存储G代码要显示在触摸屏上的数据，支持连接到仿真器控制器上运行。

A.任务0：

上电自动运行的主任务，用于程序初始化，控制启停等。

B.任务1：

HMI组态界面任务。

C.任务3：

回零任务和G代码加工任务，上电先执行回零，待回零完成才能加工。

◆不同的功能同一个任务号运行的时候，注意不要同时运行，否则会导致任务重复开启，控制器报错。

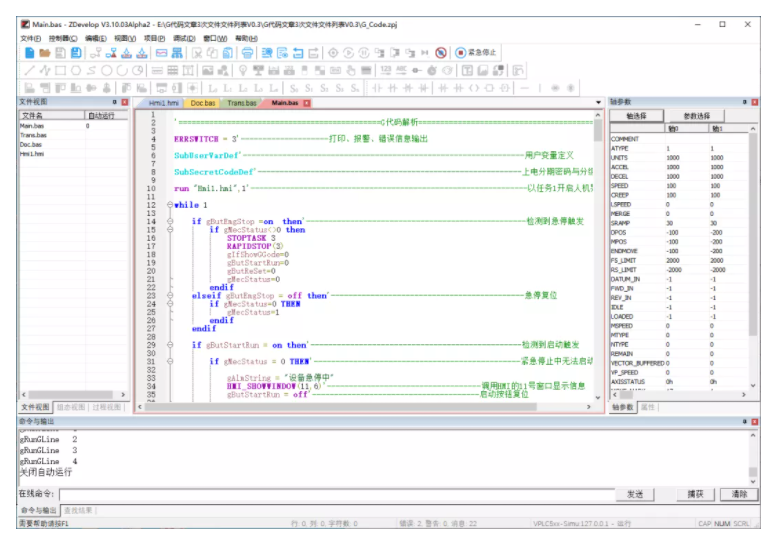

3.ZDevelop软件操作演示视频

本次，正运动技术运动控制器的自定义G代码编程应用，就分享到这里。

更多精彩内容请关注“正运动小助手”公众号，需要相关开发环境与例程代码，请咨询正运动技术销售工程师。

本文由正运动技术原创，欢迎大家转载，共同学习，一起提高中国智能制造水平。文章版权归正运动技术所有，如有转载请注明文章来源。
