AHB总线

大部分的总结在csdn里面都有。这里只是总结自己理解的。

AHB基本特性有：

1. Burst传输（一共有Hburst[2 : 0]的类型），single，incr，wrap4，incr4，wrap8，incr8，wrap16，incr16
2. Hsize表示每一个数据的大小，假如hsize=3’b0，那么这一次传输的数据地址就为byte大小，数据大小十进制最大为2^8=256（十进制）。

2.  通过HRESP[1:0]反映传输的状态，传输响应HRESP[1:0],OKAY,ERROR,RETRY (传输未完成，请求主设备重新开始一个传输，arbiter会继续使用通常的优先级), SPLIT(传输未完成，请求主设备分离一次传输，arbiter会调整优先级方案以便其他请求总线的主设备可以访问总线)，当SEQ或NONSEQ传输访问到一个不存在的地址，默认slave应该提供ERROR响应；当IDLE或BUSY传输访问到一个不存在的地址，默认slave会响应OKAY。

3.  任一时间周期只有一个master占用总线。

4.  上升沿操作

5.  无三态：（三态指总线输出有三种状态, 1和 0和高阻状态输出被关断）

为避免出现三态总线，AHB将读写总线分开，写数据总线用于从master到slave的数据传输，读数据总线用于从slave到master的数据传输。

6. 二级流水线操作

7. 可支持最多16个总线主设备

由arbiter允许某一个master控制总线并发起一次读/写操作，某一时刻只允许一个master使用总线。

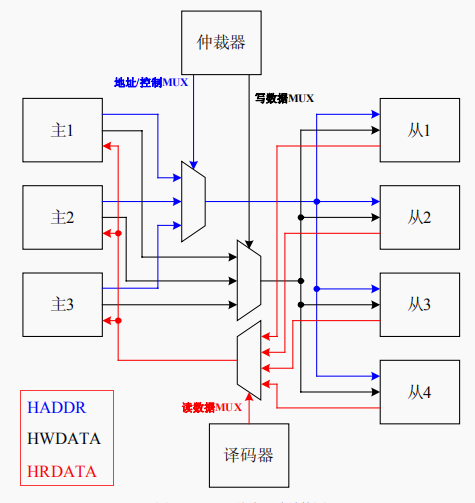

由docoder来选择使用哪一个slave响应一次读/写操作。

总线可以分为三组：写数据总线（HWDATA），读数据总线（HRDATA）

        地址控制总线（HADDR）

总线操作：

        master首先发出地址和控制信号（一个周期），提供地址信息、传输方向、带宽和burst类型，在发出数据信息（可以多个周期）。

没有等待状态的single transfer：

slave插入等待状态的single transfer：

多个single transfer的pipeline操作：

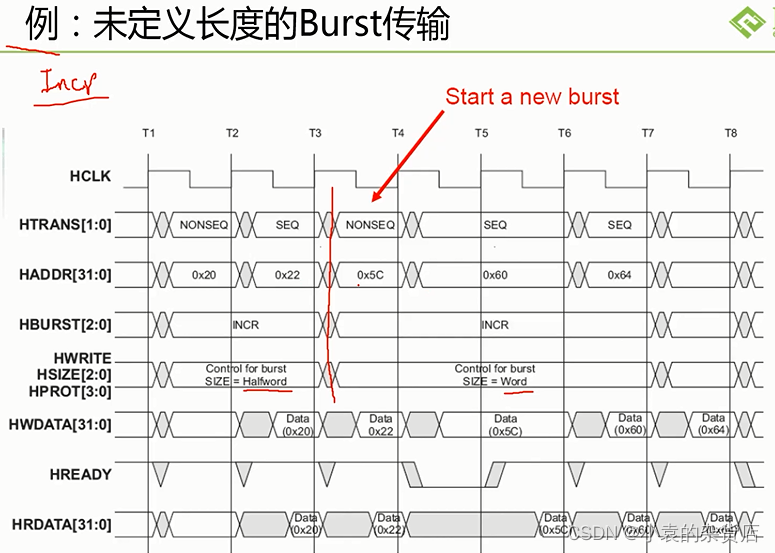

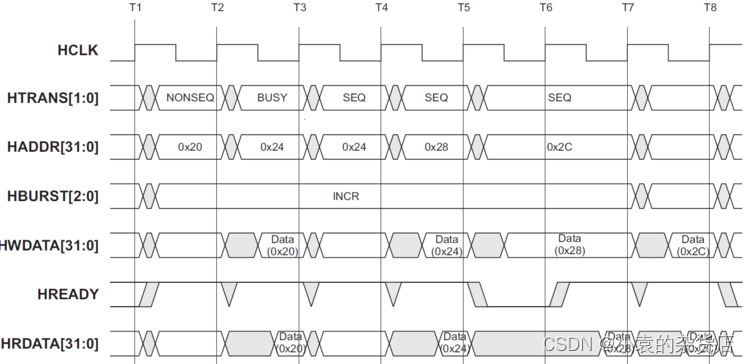

递增burst：

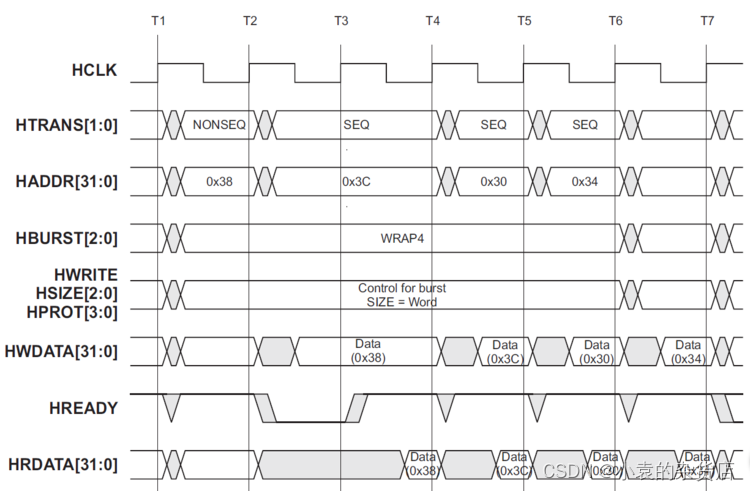

wrapping 4-beat burst

总结1：如果是wrap4， 4*4=16（十进制）=10（16进制），就会在10的倍数回还。如果是wrap8，8*4=32（十进制）=20（十六进制），就会在20的倍数回还。如果是wrap16，16*4=64=40（十六进制） ，就会40的倍数回还。

总结2：INCR4，INCR8和INCR16的区别在于增加的次数不一样，INCR4增加四次，INCR8 增加8次，INCR16增加16次。HSIZE决定每一次增加的数量，分为Byte（1byte）、HalfWord（2byte）、Word（4byte）；（HSIZE=000，byte增加），每一次增加8bit，就是1byte，也就是从0x48增加到0x49；（HSIZE=001，halfword增加），每一次增加16bit，就是2byte，也就是从0x48增加到0x4A；依次乘以二。。。

Incr表示一直传输下去，即不限定次数的传输，每一增加长度由HSIZE决定；incr4表示4次传输，每一增加长度由HSIZE决定。

控制信号：

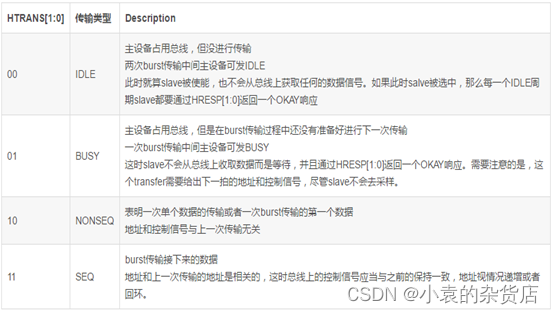

HTRANS[1:0]:这是master发给slave的，

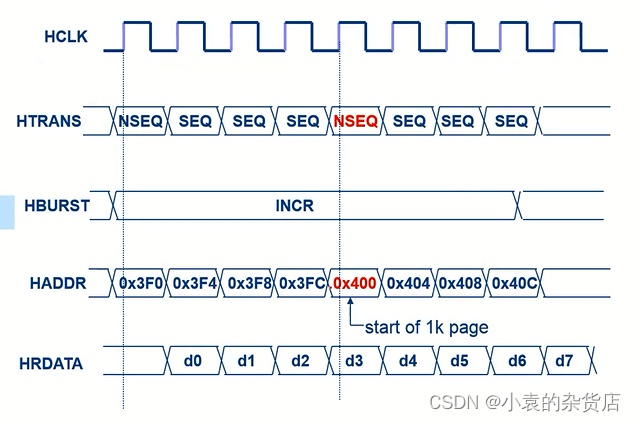

burst不能超过1K地址边界，可以使用nonseq重启一个burst就行了。地址继续增加即可。

总结：字节（byte），比特（bit），1byte=8 bite；1k=1024byte（十进制）=2的十次方（这是十进制，2的十次方就等于1024）=10000000000（二进制）=400（十六进制）

1k边界问题：

因为在AHB划分系统时，最小的地址空间为1KB，即slave至少地址空间是1k，或者2K，或者1M等。这样，当AHB访问地址空间时，因为地址空间对其的原因，就不会恶意的访问到其他的地址空间。

地址译码：

地址译码器用于为总线上每个slave提供选择信号HSELx，只有当前的数据传输完成后（HREADY为高），slave才会采样地址和控制信号以及HSELx。在一定条件下可能会出现这样的情况：产生HSELx信号而HREADY为低，在当前传输后slave会改变。

仲裁：

仲裁机制保证了任意时刻只有一个master可以接入总线。arbiter决定哪个发出接入请求的master可以接入总线，这通过优先级算法实现。AHB规范并没有给出优先级算法，设计者需要根据具体的系统要求定义。一般情况下arbiter不会中断一个burst传输，将总线接入权让给其他master。当然未定义长度的burst传输是可以打断的，这要看优先级算法是如何规定的。如果一笔burst被打断，master再度获得接入权限时，会传递剩余的部分。如一笔长度为INCR8的传输在传递3 beat后被打断，master再次获得接入授权后，会继续传输剩余的5 beat，剩余部分可以由一个SINGLE和一个INCR4组成。

        HBUSREQx：master向arbiter发出接入请求的信号。

        HLOCKx：指示是否要进行不可中断的传输，这一信号与HBUSREQx同时由master向arbiter发出。

        HGRANTx：arbiter产生指示master获得授权，当HGRANTx信号为高同时HREADY为高时，master可以向总线传输地址信号。

        HMASTER[3:0]：arbiter产生指示哪个master获得授权，这一信号用于地址控制多路来选择哪个master接入总线。

        HMASTERLOCK：arbiter产生指示当前传输是否为锁定序列传输。

        HSPLIT：供支持SPLIT传输使用。
