前言

硕士毕业从事FPGA逻辑开发已N年，对于未来的发展方向、技术提升等充满了困惑、迷茫。此时，恰逢数字IC设计岗位兴起，也顺利获得转岗offer，这也注定了未来几十年北漂的辛苦生活。

仅以此文记录自己的学习成长，希望自己不断提升专业技能，也为其他读者了解SOC工作领域提供参考。

SOC涉及很多外设和不同电路，因此前期文章主要以基础概念整理为主，简要整理相关概念、协议、硬件电路等。后期，再逐渐深入介绍。

本文持续更中。

一、概述

1.1 主要内容

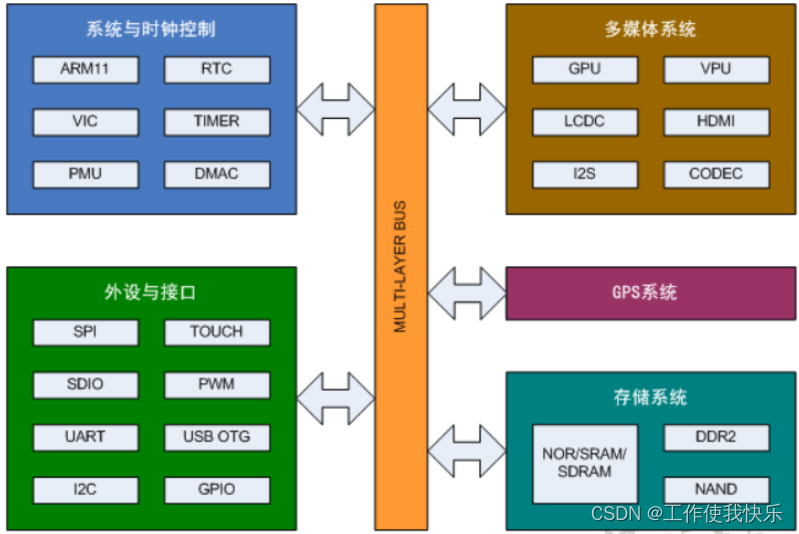

1、基于SOC内部结构，逐一对每个模块对介绍说明；

2、整理介绍SOC开发用到的全部开发软件；

3、介绍SOC开发思想；

4、介绍SOC开发流程；

5、总结SOC开发经验；

二、基础进阶

Linux入门，学习资料：视频“史上最牛的Linux视频教程—兄弟连”，时长36小时(可以尝试X2播放速度观看)。这里跟着视频坚持学习即可。学习目标，初步了解Linux操作系统，初步掌握软件安装、使用。

数字IC SOC设计，学习资料：视频“数字IC SOC设计”，时长49小时(可以尝试X2播放速度观看)。学习目标：了解总线基础知识、DMCA相关内容、SOC集成、仿真环境、Linux开发环境、脚本语言(TCL/Python)

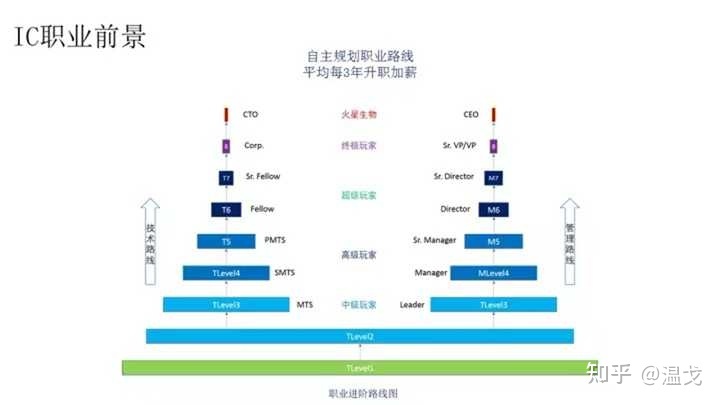

三、 职业发展前景

无论是走技术路线还是管理路线，在工作的前六年主要精力都放在技术提升上，并无太大差别。职级提升大概如下：

硕士毕业0~3年（对应本科0~5年）：level 1

硕士毕业3~6年（对应本科5~8年）：level 2

硕士毕业6+年（对应本科8+年）：level 3

在升到level 3 以后就要考虑自己的职业发展方向了。从level3~level4其实很难说要几年，有的人可能需要3年，有的人需要五年，具体看能力和机会了，大多数人到level4应该是没有问题的。而薪资在此时也基本达到可一个技术人的瓶颈（65-80W）

而level 5，甚至Fellow和Director及以上，是属于少部分人的。要么就是业内大牛，对公司有突出贡献的，要么就是猎头眼中的红人，酒桌上推杯换盏的高管。

Level 5可以说是年薪百万的一道门槛。

而从两个职位发展的前景来看，level 4以前也基本一样，再往上突破，设计应该更占优势一些。做设计更容易转做架构和经理。

注：以上仅代表个人观点，并不绝对。

四、 工作内容

IC设计的主要职责如下:

• 根据功能制定设计方案，制定微架构，编写详细技术文档。
• 使用Verilog进行RTL逻辑设计，实现模块功能。
• 进行逻辑综合、时序分析，完成时序收敛。
• 中小规模的芯片可能还会参与DFT的工作。
• 参与芯片系统调试，后仿真、FPGA验证等工作。

IC验证的主要职责如下：

• 阅读design spec，编写verification spec，制定test plan。
• 搭建验证环境 (C/C++，systemC，systemverilog）。
• 创建test cases。
• 监测regression和提升coverage
• support 其他工程师。

结束语

最后，分享最近读到的一段：

“应该有一个20年的梦想，尽可能大些，尽可能抽象一点。因为你知道20年是很长的时间，可以发生任何事情，这个计划主要以你的梦想为主。

给自己一个不超过10年的理想，这个计划主要以培养和发展你的核心竞争力为主。

对新的机会和趋势永远保持警醒。”

与君共勉
