2 --＞ PCIE 协议栈的框架详解

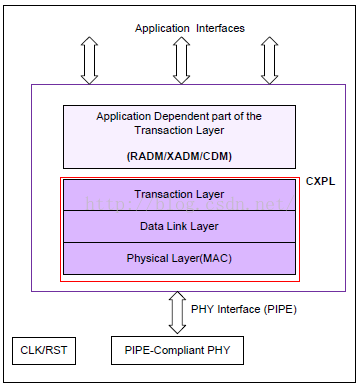

(1). PCIe 协议栈总览

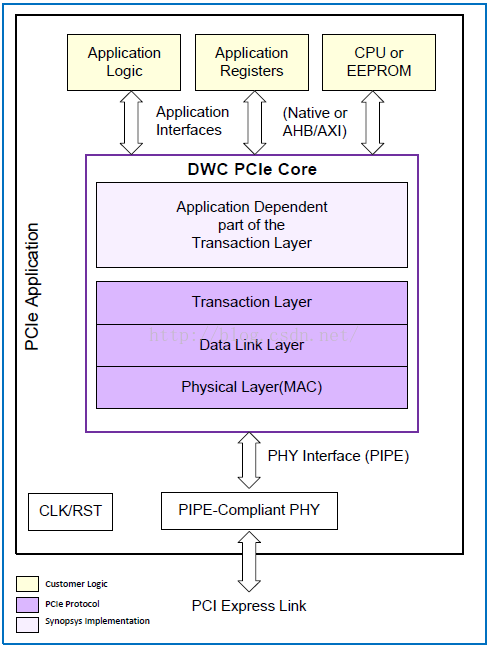

上图是整个 PCIe 的软件框架、PIPE-CompliantPHY 部分的 SERDES 模块、DWC PCIe Core 包含 Physical Layer (MAC)、 DATA Link Layer、 Transaction Layer 和 Application Dependent part of the Transaction Layer，此部分为 PCIe Core 内容。用户驱动部分内容是 Application Logic、Application Registers 内容。

(2)、PCIe 组件定义

包含4个重要的模块，CXPL、RADM、XADM、CDM。
(2.1) CXPL: Common ExpressPort Logic (CXPL) Module
CXPL是整个协议的核心部分，包含了物理层、数据链路层和传输层。

(2.2) XADM： TransmitApplication-Dependent Module
面向数据包发送的应用模块，主要包括以下3个功能：
a、 TLP（Transaction Layer Packet） arbitration，传输报仲裁
b、 TLP formation ， 传输包格式
c、 Flow control credit checking， 流控审计

(2.3) RADM: ReceiveApplication-Dependent Module
面向数据包接收的应用模块，主要包括以下3个功能：
a、 Sorting/filtering of received TLPs. The filtering rules and routing are configurable.
b、Buffering and queuing of the received TLPs.
c、Routing of received TLP to the core’s receive interfaces.
(2.4) CDM ： Configuration-Dependent Module
a、 Standard PCI Express configuration space
b、Core-specific register space (Port Logic Registers)

(3)、PCIe 的内部结构关系

作为用户，我认为需要知道以上各个接口的作用和用法，并且知道每个接口需要在整个传输中扮演的角色，对应驱动调试是非常有帮助的。
此框架的用户接口逻辑部分、更利于我们理解 PCIe 驱动程序的框架。
模块定义说明:
PMC： Power Management Controller
LBC ： Local Bus Controller
DBI ： Data Bus Interface
MSG_GEN： MessageGeneration Module
HOT PLUG：Hot Plug ControlModule
RBYP: Receive Bypass Interface
TRGT1: Receive Request Interface
ELBI: External Local Bus Interface
MSI: Message Signaled Interrupt (MSI) Interface,
MSI-X Interface，在DPDK中选择的中断模式，使用此接口。
XALI 0/1/2 : Transmit Interfaces 0/1/2
VMI : Vendor Message Interface
SII : System Information Interface
以上模块接口、在驱动中都有相应部分。

(4) Core operation 、驱动 初始化

1、 先disable link training
2、 通过DBI（data bus interface）配置core的stickyregisters，需要配置什么目前不知道？？？？？？
3、 Enable link training
4、 等待link完成。
5、 root Complex枚举Downstream Device（什么是Downstreamdevice？？？?）
Ø 读取 Downstream device的配置空间
Ø 配置device的capabilites（具体配置什么？？？）
Ø 配置switch ports（？？？） 的base和limit寄存器，以反映devices enumerated downstream的BAR（Base Address Register）的范围。
Ø 配置endpoint的BAR。

6、 使能BME、MSE、ISE。
7、 开始传输数据。
