用户协议栈之协议设计

前序

七层模型

应用层

网络服务与最终用户的一个接口。
协议有：HTTP FTP TFTP SMTP SNMP DNS TELNET HTTPS POP3 DHCP…

表达层

数据的表示、安全、压缩。
格式有，JPEG、ASCll、EBCDIC、加密格式等。

会话层

建立、管理、终止会话。
对应主机进程，指本地主机与远程主机正在进行的会话。
例如ASAP、TLS、SSH、ISO 8327 / CCITT X.225、RPC、NetBIOS、ASP、Winsock、BSD socket

传输层

定义传输数据的协议端口号，以及流控和差错校验。
协议有：TCP UDP，数据包一旦离开网卡即进入网络传输层。

网络层

进行逻辑地址寻址，实现不同网络之间的路径选择。
协议有：ICMP IGMP IP（IPV4 IPV6）

数据链路层

传输的是数字信号 0101
建立逻辑连接、进行硬件地址寻址、差错校验等功能。（由底层网络定义协议）
将比特组合成字节进而组合成帧，用MAC地址访问介质，错误发现但不能纠正。

物理层

传输的是光信号或者是电信号，信号是物理层
建立、维护、断开物理连接。（由底层网络定义协议）

netmap(此次文章的重点，手撕代码的实现)

网卡作为外设也有一块存储空间，netmap 通过mmap的方式将网卡上的存储空间映射到内存中。
网卡将光电信号转换成数字信号存储在网卡的存储空间中。映射到内存中，相当于我们能够用操作内存的方式去操作这一片空间。

拷贝与零拷贝

拷贝：实际上是由CPU的操作，通过cpu的mv指令完成的操作我们叫做拷贝
但是从网卡中的数据到达内存中来，cpu并没有参与。
零拷贝：所以零拷贝的意思是cpu没有参与，是以一种dma的方式参与
1 sendfile
2 netmap网卡数据映射到内存
3 mmap
这三种方式都是DMA方式，零拷贝方式，而不是拷贝，都是由dma芯片来参与的而不是cpu参与。

手撕用户协议栈设计代码(展示关键代码)

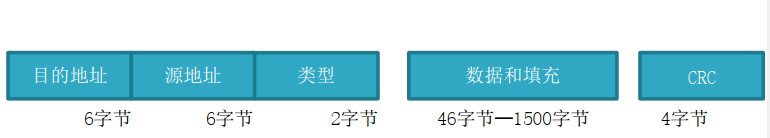

以太网协议头

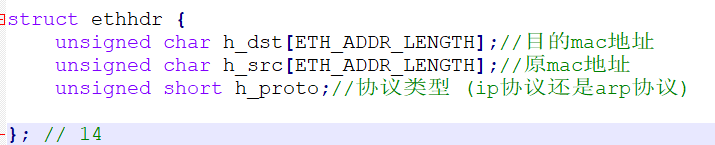

代码中以太网协议

IP协议头

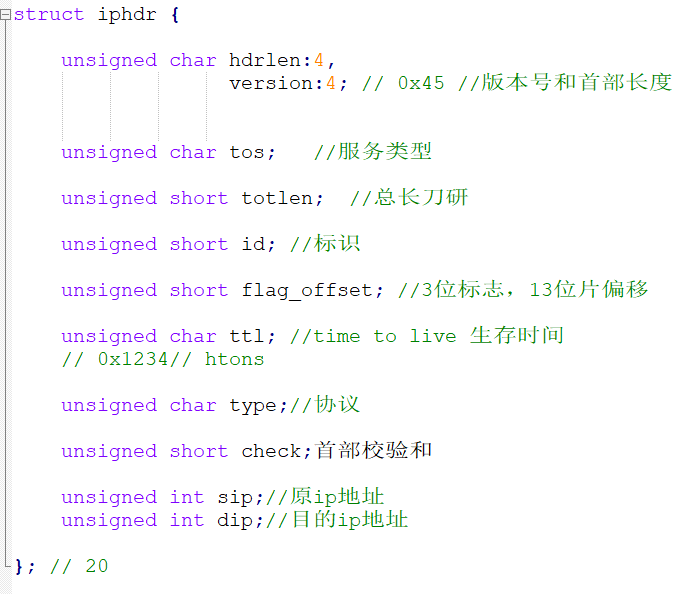

代码中IP协议封装

udp协议头

struct udphdr {

	unsigned short sport;
	unsigned short dport;

	unsigned short length;
	unsigned short check;

}; // 8


struct udppkt {

	struct ethhdr eh; // 14
	struct iphdr ip;  // 20
	struct udphdr udp; // 8

	unsigned char data[0];

}; // sizeof(struct udppkt) ==

从抓取的数据提取用户数据

if (ntohs(eh->h_proto) ==  PROTO_IP) {

				struct udppkt *udp = (struct udppkt *)stream;

				if (udp->ip.type == PROTO_UDP) { //

					int udplength = ntohs(udp->udp.length);

					udp->data[udplength-8] = '';

					printf("udp --> %sn", udp->data);

				}

发现问题

在windows下开一个udp的工具发送数据给linux跑的程序，先开始能够收到数据，后来就收不到，而且用windows环境去pinglinux 的ip地址，发现无法ping通。
原因：
由于windows下没有了arp表,在windows下当失去目的ip后，会向目的ip发一帧arp请求，发出去后，如果linux没有去响应win发送的arp请求。

arp协议的工作内容

1定时的发送arp请求 。
2 回一个arp响应的时候，会记录到arp表中

arp发送请求是一种广播式的。所以就有了arp攻击

arp 协议

ARP（Address Resolution Protocol），即地址解析协议，是根据IP地址解析物理地址的一个TCP/IP协议。主机将包含目标IP地址信息的ARP请求广播到网络中的所有主机，并接收返回消息，以此确定目标IP地址的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，以便下次请求时直接查询ARP缓存以节约资源。
在局域网中，主机和主机之间的通讯是通过MAC地址来实现的，而主机的MAC地址是通过ARP协议获取的。ARP负责将网络中的IP地址转换为MAC地址，来保证局域网中的正常通讯。在局域网中实际传输的是“帧”，里面包含目标主机的MAC地址。每个安装以太网和TCP/IP的计算机都有一个ARP缓存表，缓存表里保存的IP地址和MAC地址是相互对应的。ARP协议的基本功能就是执行地址解析，以保证通信的顺利进行。

arp攻击

ARP攻击主要是通过伪造IP地址和MAC地址进行欺骗。使以太网数据包的源地址、目标地址和ARP通信数量剧增导致网络中断或中间人攻击。ARP攻击主要存在于局域网中。若其中一台计算机感染ARP病毒。就会试图通过ARP欺骗截获局域网内其他计算机的信息，造成局域网内的计算机通信故障

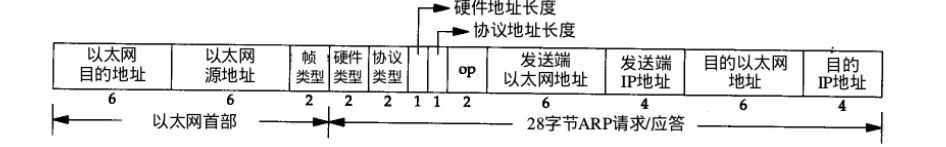

arp协议协议头

struct arphdr {

	unsigned short h_type;
	unsigned short h_proto;

	unsigned char h_addrlen;
	unsigned char h_protolen;

	unsigned short oper;

	unsigned char smac[ETH_ADDR_LENGTH];
	unsigned int sip;

	unsigned char dmac[ETH_ADDR_LENGTH];
	unsigned int dip;
};
struct arppkt {

	struct ethhdr eh;
	struct arphdr arp;

};

arp协议解析

else if (ntohs(eh->h_proto) ==  PROTO_ARP) {

				struct arppkt *arp = (struct arppkt *)stream;

				struct arppkt arp_rt;

				if (arp->arp.dip == inet_addr("192.168.0.123")) { //

					echo_arp_pkt(arp, &arp_rt, "00:50:56:33:1c:ca");

					nm_inject(nmr, &arp_rt, sizeof(arp_rt));

					printf("arp retn");

				}

源码链接

https://github.com/xiaoyeyihao/xioayeyihao.github.io/blob/master/net_family.c
