在上一篇文章《netfilter&iptables探讨(1)——基本原理》中，我们分析了netfilter和iptables机制的基本原理以及相关的模块和接口。本文将进一步探讨这套机制的基石——netfilter的原理和实现。

问题

1. netfilter支持了多少个hook点？分别在内核协议栈的什么位置？
2. 基于netfilter，可以对协议栈行为做哪些维度的修改？
3. hook函数的参数和返回值是如何定义的，有什么意义？

netfilter的hook位置

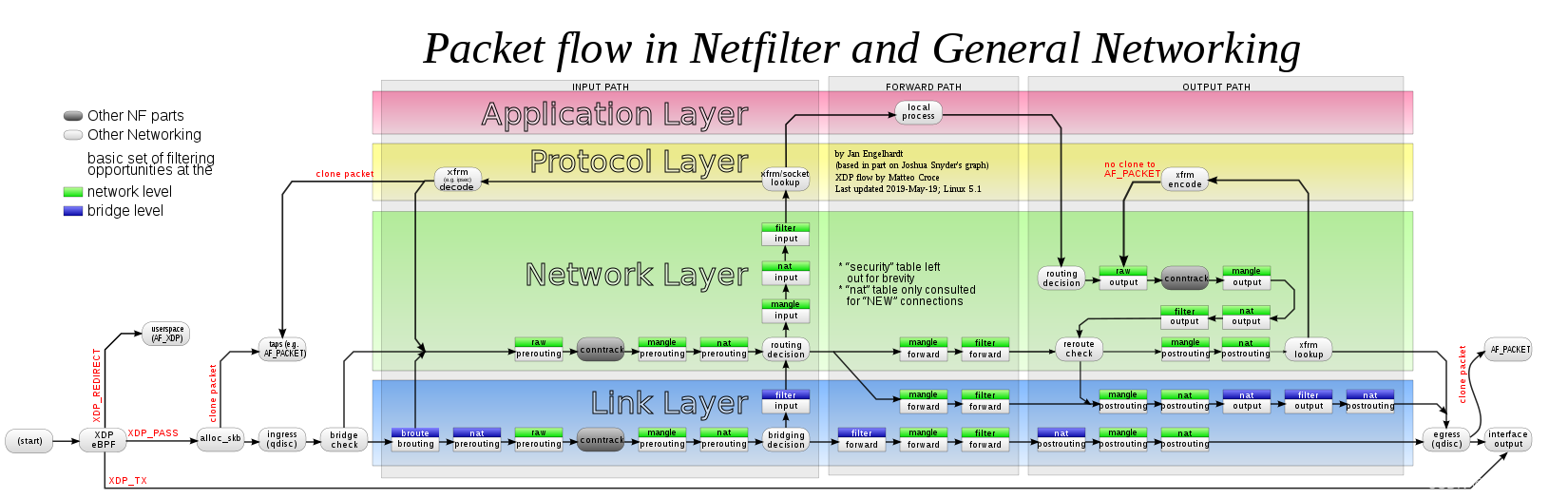

上图来自wiki，是linux内核的报文处理全流程图，其中展示了当前内核支持了所有netfilter hook点。

首先需要明确的是，netfilter并不是专为支持iptables而产生的机制，而是Linux内核网络协议栈的公共机制。因此netfilter中内置的hook点其实相当多，在各类网络报文的处理逻辑中都有相对应的hook点，例如IPv4、IPv6、ARP、bridge等。iptables中所使用的是IPv4报文处理路径中的5个hook点，hook点在iptables中被称为链(chain)，这可能是因为在每个hook点上都会用链表的形式维护多种iptables规则表的不同处理函数。IPv6的处理路径中也有5个hook点，功能逻辑上和IPv4的是一致的。

下面对netfilter hook点的介绍和图片很大部分来自于《来，今天飞哥带你理解 iptables 原理！》这篇文章，关于IPv4 hook点的更多细节可以在这篇文章中找到。

上面的表格中列出了IPv4、IPv6协议栈中的5个hook点名称和位置。

1. PRE_ROUTING：收到外部发来的报文，在ip_rcv/ipv6_rcv函数中，执行本地路由选择前执行
2. LOCAL_IN：根据收到的报文的目的地址，判断报文是发送给本设备后，在本地报文处理函数ip_local_deliver/ip6_input中执行
3. FORWARD：根据收到的报文的目的地址，判断报文不是发送给本设备，而是需要转发给其他设备，在转发函数ip_forward/ip6_forward中执行
4. LOCAL_OUT：在本地发送报文的处理过程中，完成路由选择后，在__ip_local_out/__ip6_local_out中执行
5. POST_ROUTING：在报文构造和路由选择完成后，在ip_output/ip6_output函数中执行。在本地发送报文的执行路径中，LOCAL_OUT和POST_ROUTING几乎是连续执行的。之所以要分别定义两处hook，是因为最终需要发送报文的不止是本地发送的场景，还有转发的场景，因此POST_ROUTING和LOCAL_OUT被执行到的情况并不是完全相同的。

在本地接收报文的过程中，会执行PRE_ROUTING和LOCAL_IN位置的hook函数。如下图所示：

 在本地发送报文的过程中，会执行LOCAL_OUT和POST_ROUTING位置的hook函数。如下图所示：

 在收到需要转发的报文的处理过程中，会执行PRE_ROUTING、FORWARD和POST_ROUTING位置的hook函数。如下图所示：

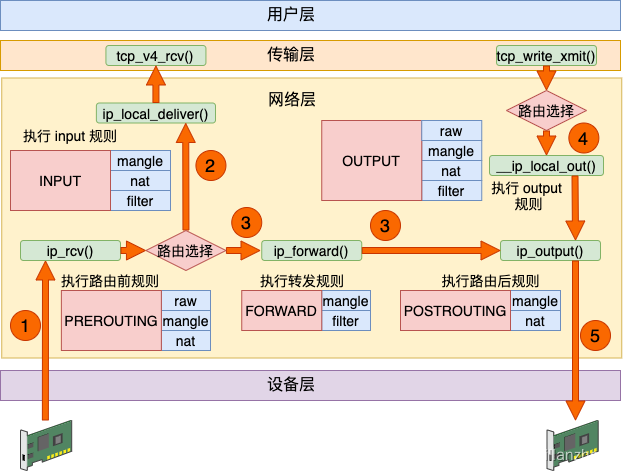

 把以上这些路径结合起来，就是IP协议栈对报文的主要处理逻辑：

hook函数

netfilter中注册的hook函数指针定义为：

typedef unsigned int nf_hookfn(void *priv,
                   struct sk_buff *skb,
                   const struct nf_hook_state *state);

其中的参数priv是注册hook时提供的私有结构指针。skb是当前处理的数据报文。state则是一些网络上下文信息，包括报文的输入输出网卡、所属的netns、所属的socket信息等。

在hook函数中可以根据网络上下文以及当前的报文内容，对报文进行修改、丢弃、统计、改变后续执行流等各种操作。由于netfilter的使用者都是其他内核模块，本身就有最高权限，因此基于在netfilter hook中可以实现的功能几乎是没有任何限制的。

hook函数的返回值会影响协议栈对报文的后续处理方式，可能的返回值有：

NF_ACCEPT：当前hook函数执行完成，继续执行链表上的下一个hook函数。如果没有下一个hook函数则当前hook点执行完成，返回继续执行协议栈处理流程；

NF_DROP：报文skb需要丢弃，释放掉skb并结束处理流程；

NF_QUEUE：将报文skb加入队列。这里的队列处理逻辑也是可以定制和注册的，但目前只有nfnetlink_queue模块实现了这个接口。通过nfnetlink_queue提供的queue机制，可以将skb加入到一个队列中，并通过netlink协议接口发送给用户态的程序做进一步处理。

NF_STOLEN：报文skb已被hook函数处理完成或接管，直接结束处理流程；

NF_REPEAT：一些文章中说这个返回值会让hook函数被再次调用，在较新的内核上显然并非如此。从手头的5.9.11内核实现来看，hook函数返回NF_ACCEPT、NF_DROP、NF_QUEUE之外的值都会被当做NF_STOLEN处理。NF_REPEAT只会在一些模块的特定逻辑中使用，例如nfnetlink_queue的报文注入逻辑中。这个值不再能作为hook函数返回值使用。

小结

本文在前一篇文章的基础上，进一步分析了netfilter的原理和具体实现。

1. netfilter在不同协议的处理流程中提供了不同的hook点，在IPv4和IPv6协议栈中分别支持了5个hook点。
2. 在netfilter的hook函数中，可以根据网络上下文以及当前的报文内容，对报文进行修改、丢弃、统计、改变后续执行流等各种操作，作为内核的一部分，hook函数的功能几乎是无限的，因此必须慎重设计和实现。
3. hook函数的参数包括hook自定义的私有指针、skb和网络上下文信息。hook函数的返回值有4种，不同的返回值会影响协议栈对报文的后续处理逻辑。
