1. SylixOS网络协议栈基本介绍

    SylixOS网络协议栈使用目前非常流行的嵌入式TCP/IP协议栈lwip。lwip是瑞典计算机科学院(SICS)的Adam Dunkels 开发的一个小型开源的TCP/IP协议栈。lwip特点是对RAM与ROM的占用非常少，只需十几KB的RAM和40K左右的ROM就可以运行，非常适合嵌入式系统使用。

    本文将会介绍基于dm9000网卡的数据包收发流程。

2. pbuf 结构介绍

        pbuf是lwip中用来表示数据包的结构体，数据包在协议栈各层的流动也是通过pbuf来实现的，基本结构如程序清单 2.1所示。

                                                                                  程序清单2.1

/* Main packet buffer struct */
    struct pbuf {
    struct pbuf *next;                  /* 下一个pbuf结构                            */
    void *payload;                      /* 实际数据起始地址                           */
    u16_t tot_len;                      /* pbuf链总长度                              */
    u16_t len;                          /* 当前pbuf长度                              */
    u8_t type_internal;                 /* pbuf类型                                  */
    u8_t flags;
    LWIP_PBUF_REF_T ref;                /* 初始化为1，pbuf->next指向自己时ref加1       */
    u8_t if_idx;
    void *if_out;
};

    pbuf的字段type_internal表示pbuf类型，lwip中有四种类型PBUF_RAM、PBUF_ROM、PBUF_REF和PBUF_POOL：

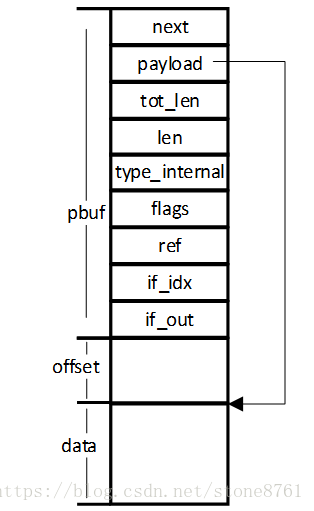

    1) PBUF_RAM类型的pbuf结构是一块很大的内存空间，内存首部是pbuf结构，实际数据接在后面，发送数据时常使用这种类型。如图 2.1所示;

                                                                            图 2.1 PBUF_RAM类型的pbuf结构

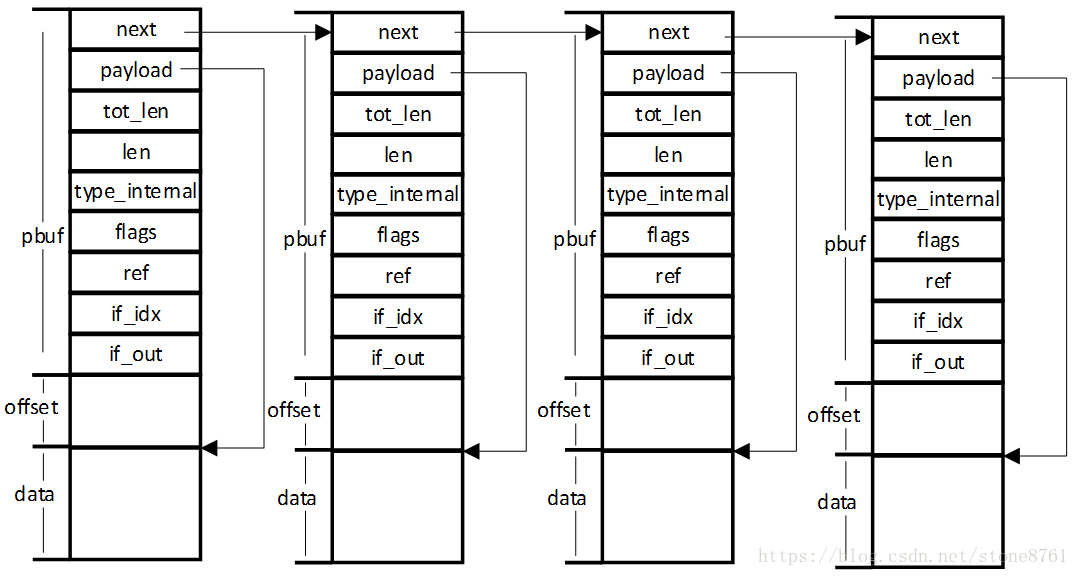

    2） PBUF_POOL类型是由多个pbuf结构组合而成，使用next字段将这些pbuf结构连接起来。其中tot_len表示此节点和next之后所有节点的长度和，len表示当前节点的数据长度。接收数据时常使用这类型的pbuf结构。如图 2.2所示；

                                                                     图 2.2 BUF_POOL类型的pbuf结构

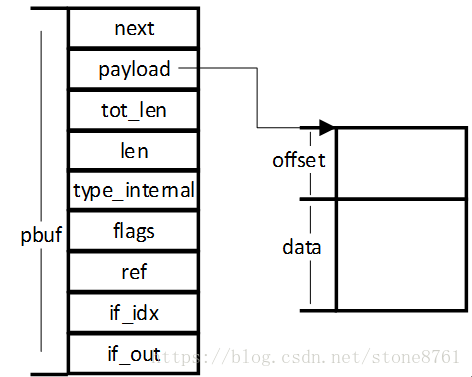

    3) PBUF_REF与PBUF_ROM类似，pbuf结构是单独的一块内存空间，而data是另一块内存，二者并不相连，如图 2.3所示;

                                                              图 2.3 BUF_REF和PBUF_ROM类型的pbuf结构

    Lwip协议栈使用pbuf结构在各层之间传递数据包，通过移动payload指针的方式在数据中添加报文头和剔除报文头，从而实现“零拷贝”机制，提高报文处理效率。

3. UDP 数据包发送流程

UDP数据包的发送是通过sendto()发起的（其他接口类似），整体实现流程如下：

    1） 通过文件描述符fd获取文件结构并提取lwipfd，再通过lwipfd从socket表中获取socket结构。Socket结构中包含了此udp链接中的connect信息；

    2） 使用netbuf_alloc()创建netbuf结构，这其中包含了pbuf结构。向这个结构导入需要发送的数据；

    3） Netbuf结构最终会传入udp_send()或udp_sendto()，这其中会通过ip_route()确定最终需要发送的网卡结构netif；

    4） Udp_sendto_if_src()添加udp包头；

    5） If_output_if_src()添加IP包头；

    6） 根据网卡结构netif获取发送接口netdev_netif_linkoutput()，最终调用网卡发送函数dm9000_transmit()；

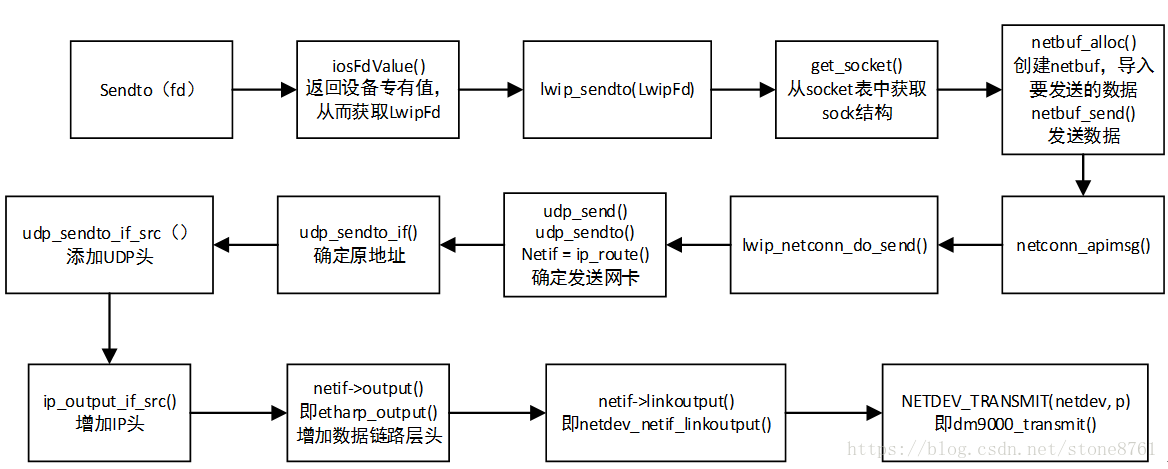

发送流程图如图 3.1所示；

                                                                                   图 3.1 发送流程图

4. UDP 数据包接收流程

    数据包接收包括两个部分。首先网卡获取一个数据包并使用中断通知系统，系统解析这个数据包放入缓冲队列中。再由应用层调用接口recv()或recvfrom()获取这个数据包。

4.1 中断接收

    1） 系统在初始化时会注册网卡中断，处理函数为dm9000IntIsr()。当接收到一个数据包时会执行中断处理，中断处理内容很简短，仅添加一个接收处理函数dm9000_receive()到任务队列中，数据包主要在接受处理函数中被处理，减少了中断开销；

    2） 在dm9000_receive()中首先会创建一个POOL类型的pbuf结构，再调用驱动接口priv->inblk()从网卡中提取报文放入pbuf结构中，执行tcpip_input()处理这个数据包；

    3）通过消息队列发送数据到网络线程“t_netproto”，使用一个单独的线程处理此数据包；

    4） 进入线程后执行ip4_input()进行网络层处理，提取出运输层数据再通过udp_input()进行udp数据包处理；

    5） 根据ip与port找到对应的udp链接信息即udp_pcb结构，提取pcb中对应的接收处理函数pcb->recv()即recv_udp()和链接结构connect，recv_udp()中会将此数据包发送到此udp链接的消息队列中，等待用户层提取；

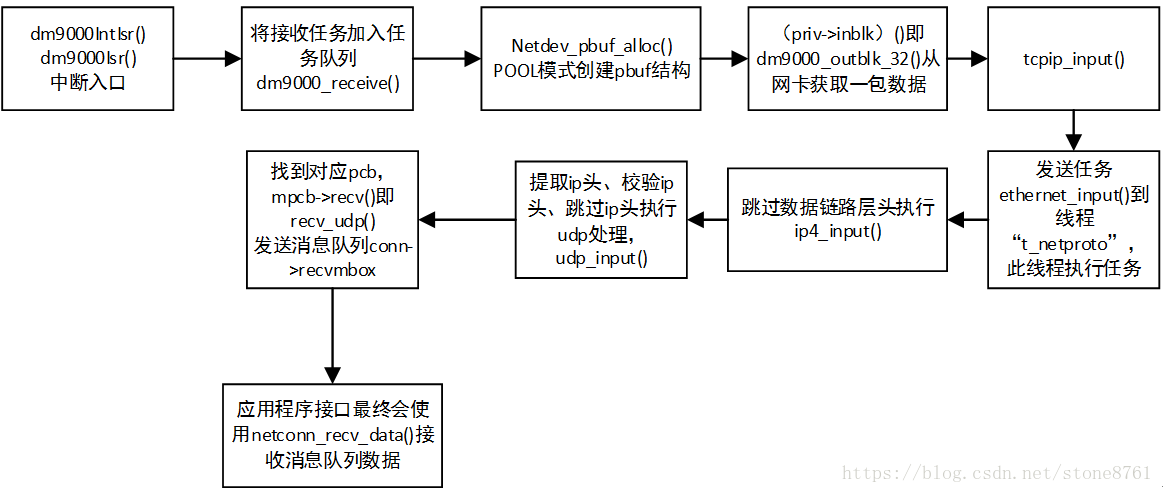

网卡中断接收流程如图 4.1所示；

                                                                            图 4.1 网卡中断接收流程

4.2 recvfrom()

    1） 过文件描述符fd获取文件结构，并提取lwipfd。再通过lwipfd从socket表中获取socket结构。Socket结构中包含了此udp链接中的connect信息；

    2） 根据connect信息获取对应UDP链接的接收消息队列，并通过调用netconn_recv_data()从消息队列中获取一条报文；

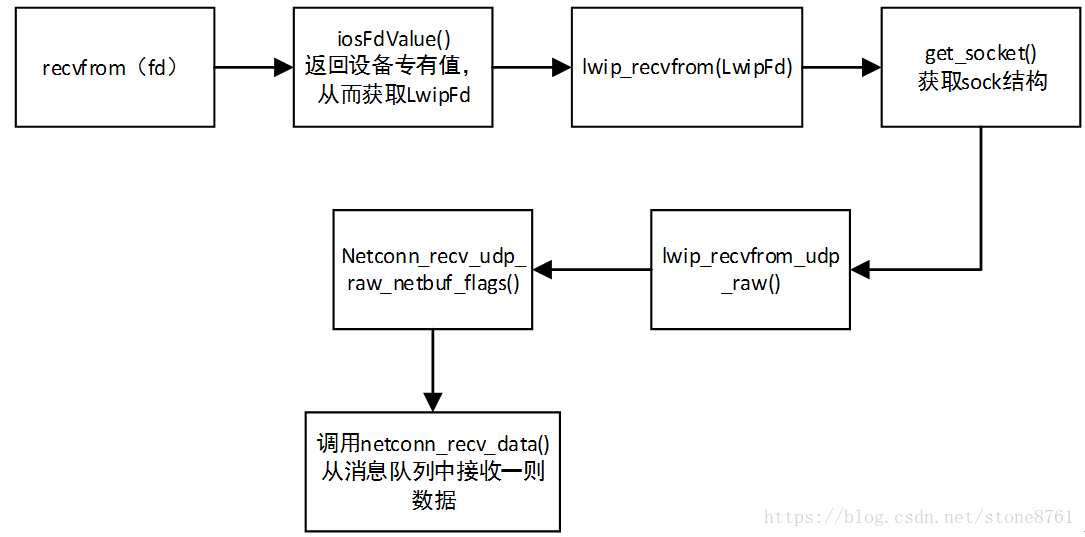

recvfrom()处理流程如图 4.2所示；

                                                                           图 4.2 recvfrom()处理流程
