设计需求

使用ADC，获取芯片内部的温度

一、基础知识

STM32MP157可以通过ADC2的通道19设置为获取芯片内部温度

二、硬件设计

不涉及电路设计

三、STM32CubeIDE开发

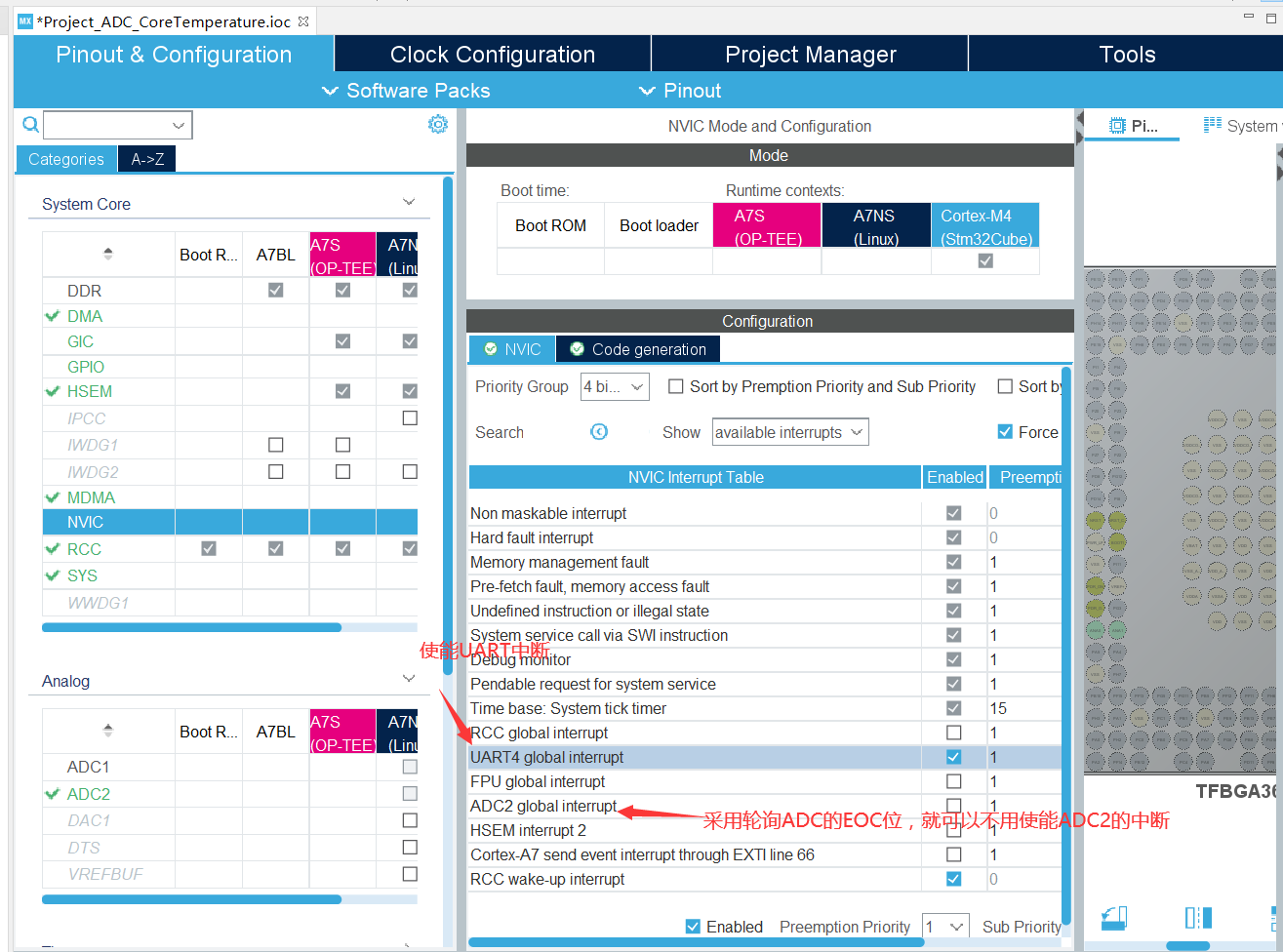

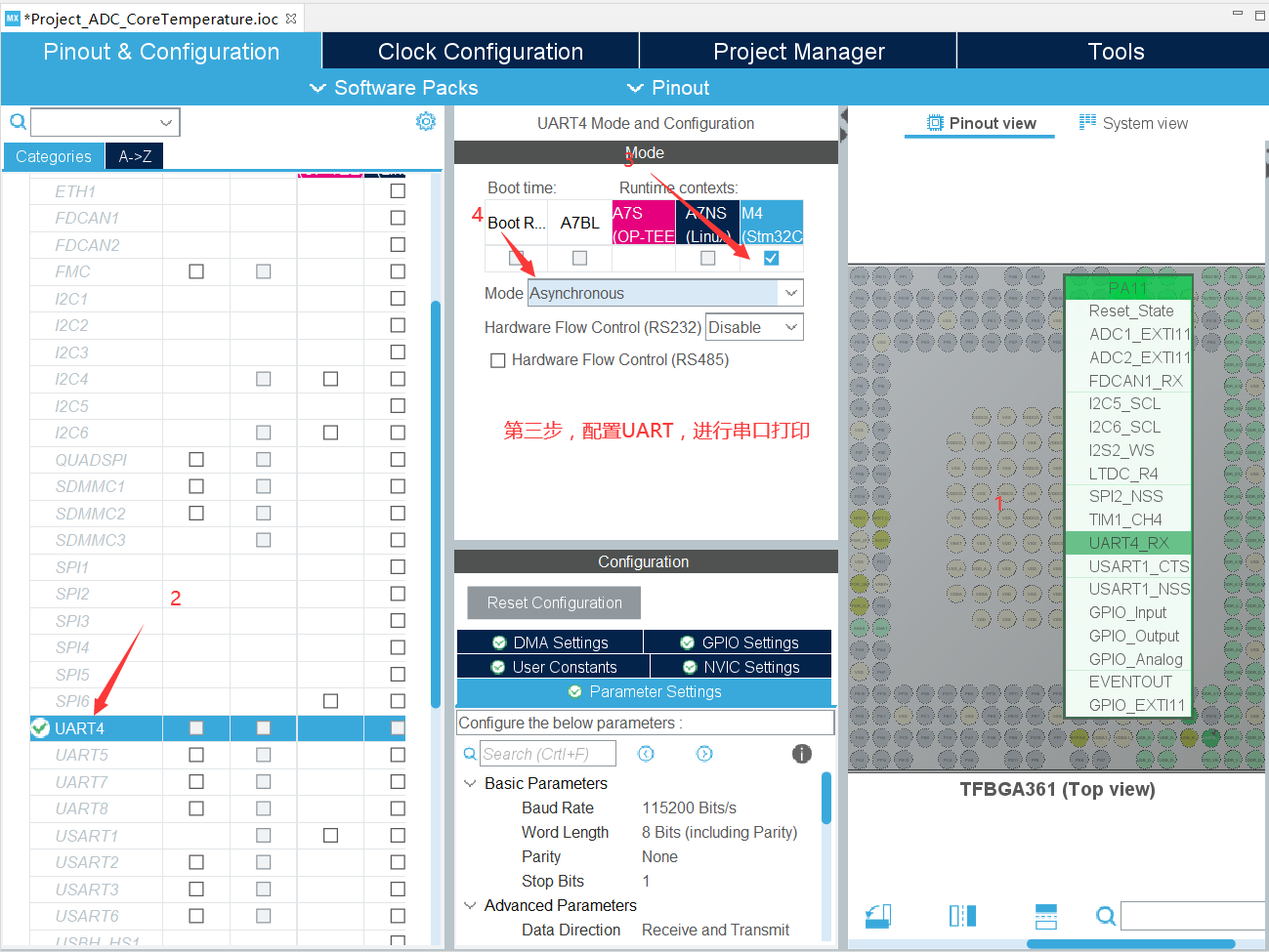

MX设置

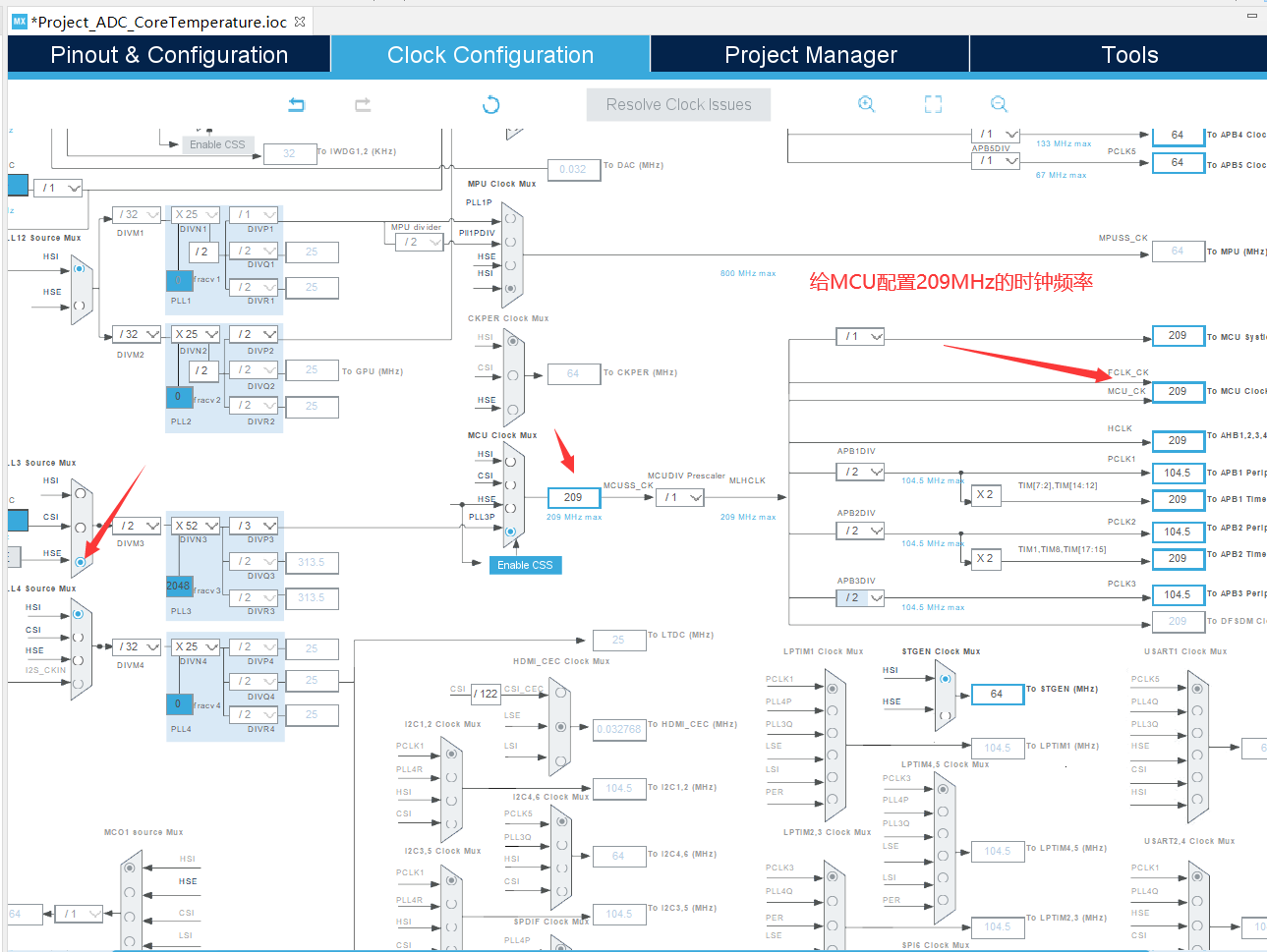

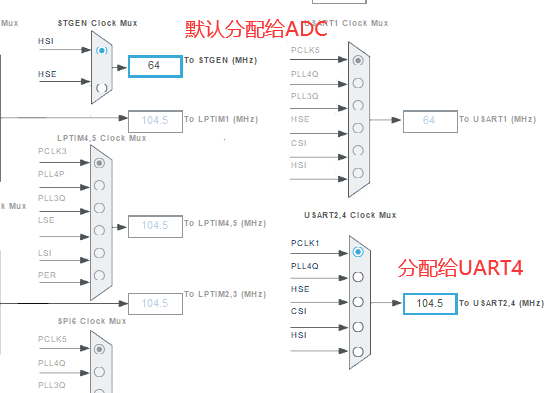

ADC有两个时钟方案：一个是来自adc_hclk(AHB时钟)，一个是来自adc_ker_ck(ADC Kernel时钟)。两个时钟源独立且异步

程序设计

创建“ DemoDriver”目录，在里面新建“ driver_adc.c”，在该文件里调用“ HAL_ADC_Start()”启动
ADC，调用“ HAL_ADC_PollForConversion()”等待 ADC 转换结束，调用“ HAL_ADC_GetValue()”获取 ADC 的

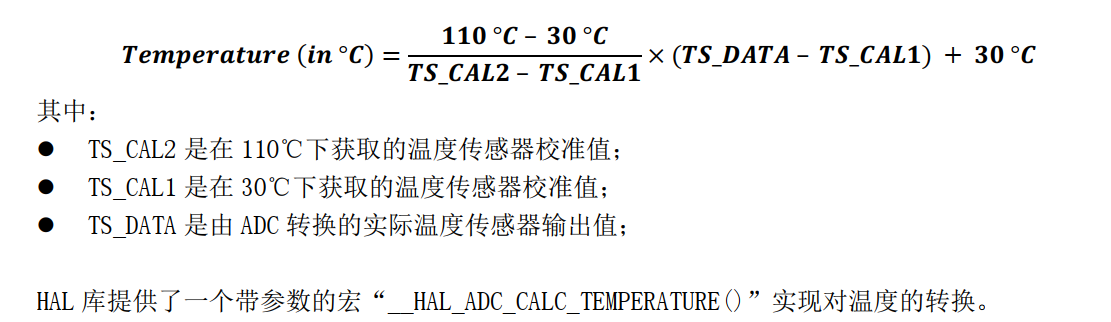

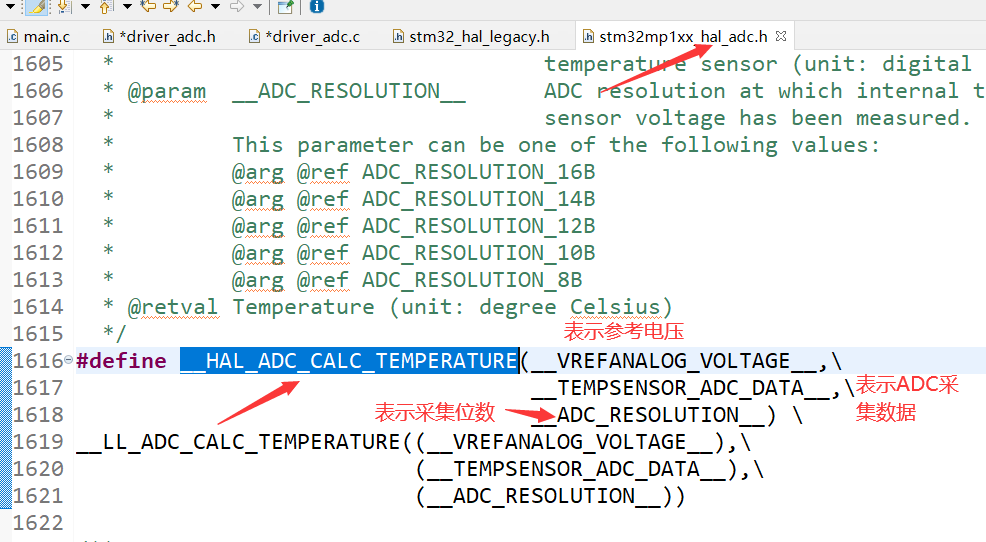

结果，最后再将 ADC 值转换为温度值，转换公式在手册写有如下：


driver_adc.h

#ifndef DRIVER_ADC_H_
#define DRIVER_ADC_H_

#include "main.h"
#include "stm32mp1xx_hal.h"

extern ADC_HandleTypeDef hadc2;

int GetTemperatureValue(void);
#endif /* DRIVER_ADC_H_ */

driver_adc.c

#include "driver_adc.h"
#include "stm32mp1xx_hal_adc.h"

//获取ADC的采样到的内部温度

int GetTemperatureValue(void){
	uint16_t nData=0;
	int  nValue=0;

	HAL_ADC_Start(&hadc2);//开启ADC

	HAL_ADC_PollForConversion(&hadc2,100);//轮询查看转换是否完成
	//第二个参数表示超时时间，防止CPU卡死

	nData=HAL_ADC_GetValue(&hadc2);//获取采集数据的值
	//157的参考电压是3.3V;采样位是16bit
	nValue=__HAL_ADC_CALC_TEMPERATURE(3300UL,nData,ADC_RESOLUTION_16B);

	return nValue;


}

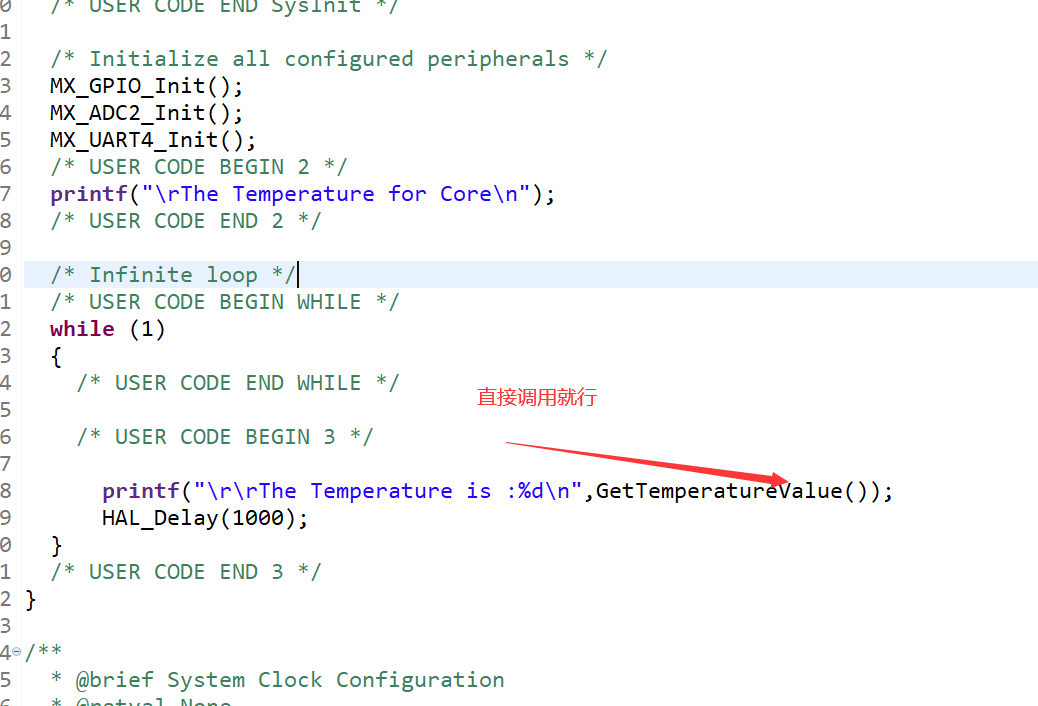

main.c

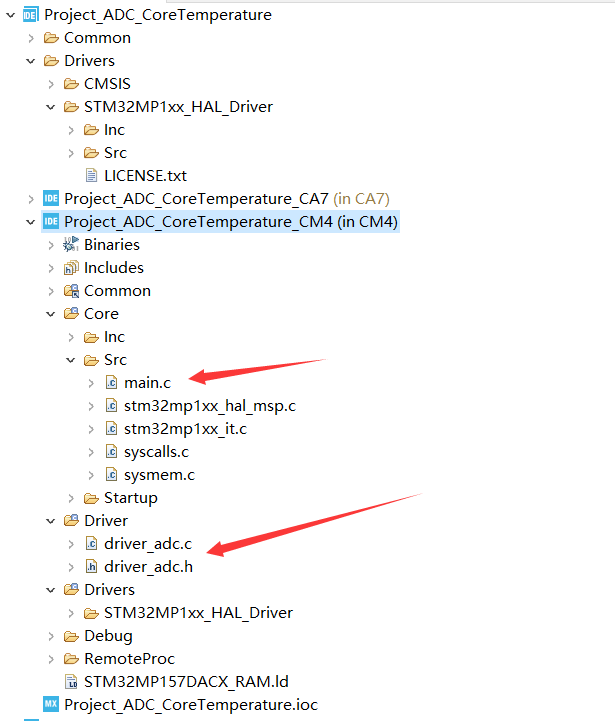

项目结构

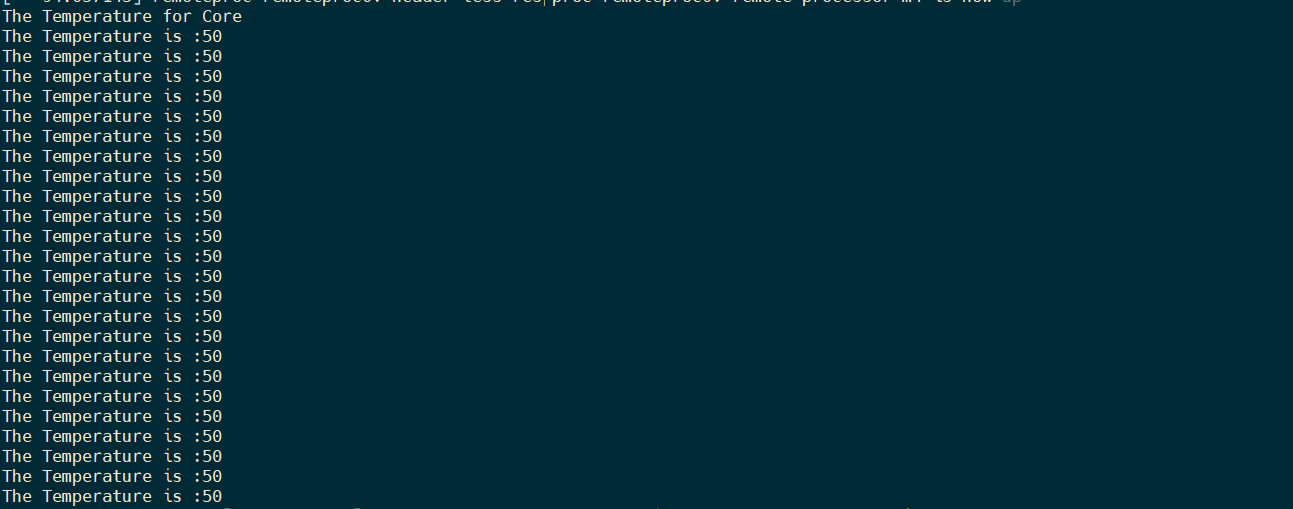

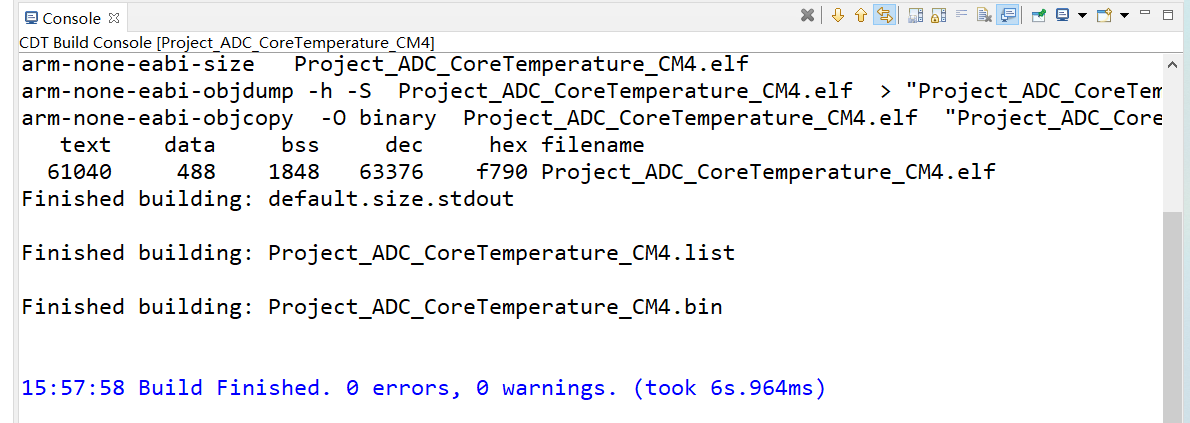

运行结果
