概述

K_A12_002 基于STM32等单片机采集光敏电阻传感器参数串口与OLED0.96双显示

  • 一、资源说明
  • 二、基本参数
    • 参数
    • 引脚说明
  • 三、驱动说明
    • IIC地址/采集通道选择/时序
    • 对应程序:
  • 四、部分代码说明
    • 1、接线引脚定义
      • 1.1、STC89C52RC+光敏电阻传感器模块
      • 1.2、STM32F103C8T6+光敏电阻传感器模块
  • 五、基础知识学习与相关资料下载
  • 六、视频效果展示与程序资料获取
  • 七、注意事项
  • 八、接线说明
    • STC89C52RC
    • STM32F103C8T6

请添加图片描述

一、资源说明

单片机型号测试条件模块名称代码功能
STC89C52RC晶振11.0592M光敏电阻传感器模块STC89C52RC采集光敏电阻传感器模块参数 串口与OLED0.96双显示
STM32F103C8T6晶振8M/系统时钟72M光敏电阻传感器模块STM32F103C8T6采集光敏电阻传感器模块参数 串口与OLED0.96双显示

其他资料目录 直戳跳转

二、基本参数

参数

采用灵敏型光敏电阻传感器
比较器输出,信号干净,波形好,驱动能力强,超过 15mA。
配可调电位器可调节检测光线亮度
工作电压 3.3V-5V
输出形式 :数字开关量输出(0 和 1)
使用宽电压 LM393 比较器

引脚说明

光敏电阻传感器模块引脚说明
VCC正极 3.3-5V供电
GND负极 接GND
DO数字量输出
AO模拟量输出

三、驱动说明

STC89C52RC无ADC所以需要借助外部ADC模块 此处用PCF8591模块进行采集

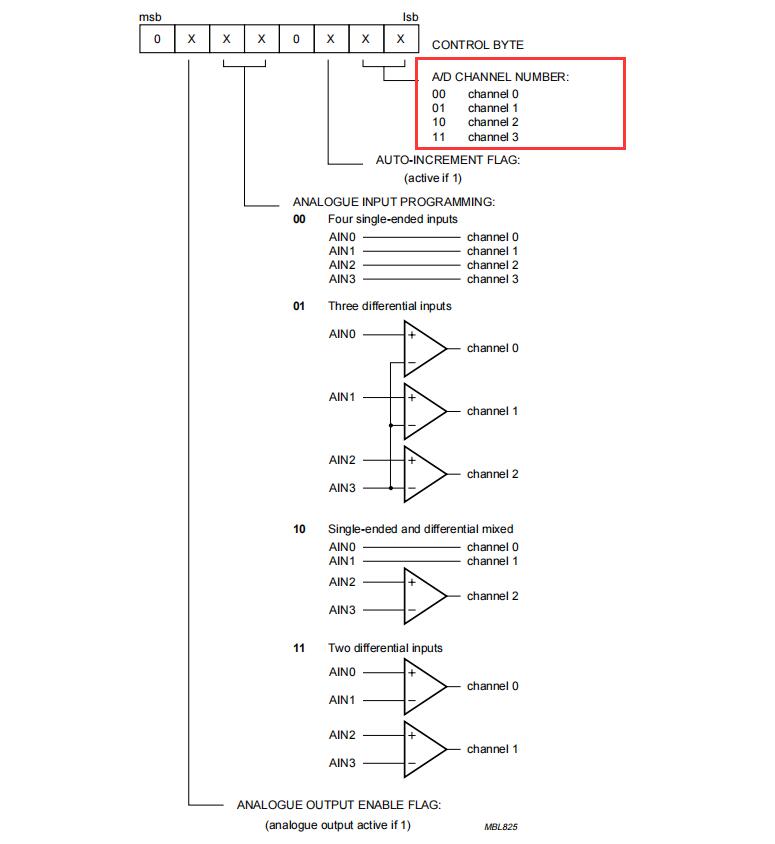

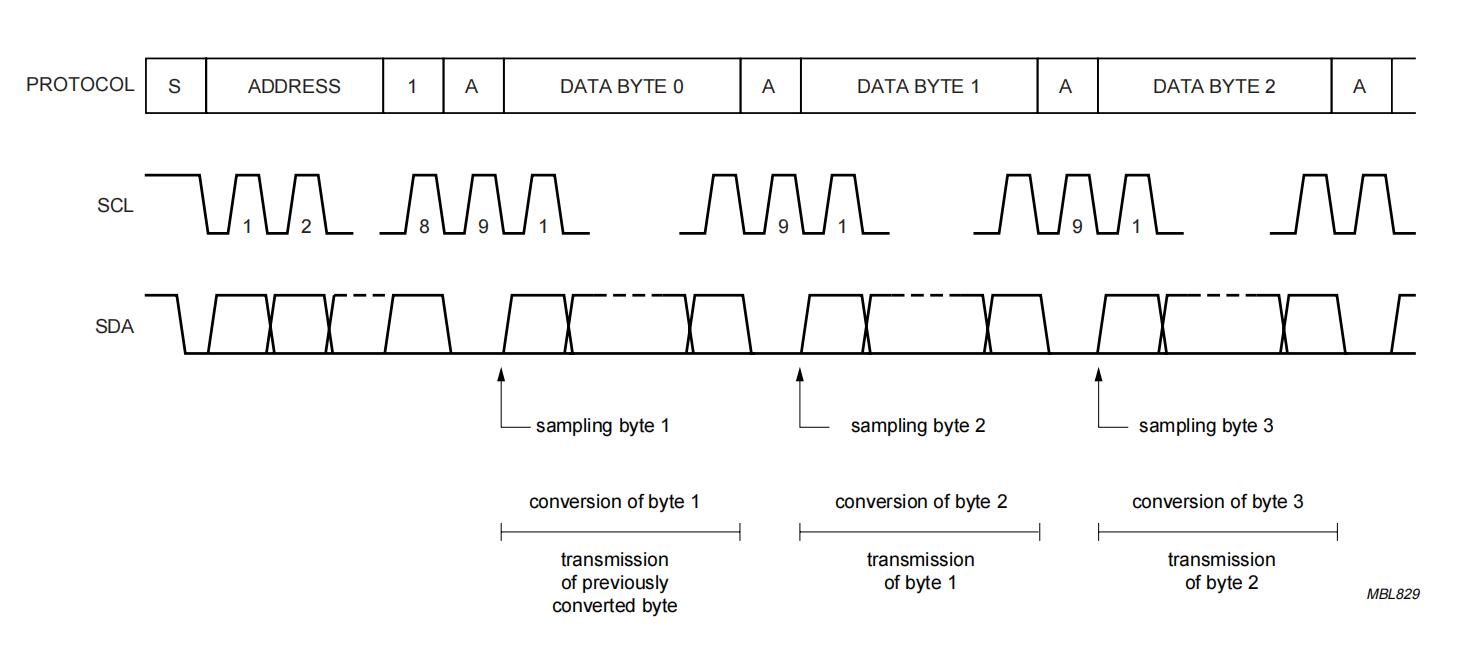

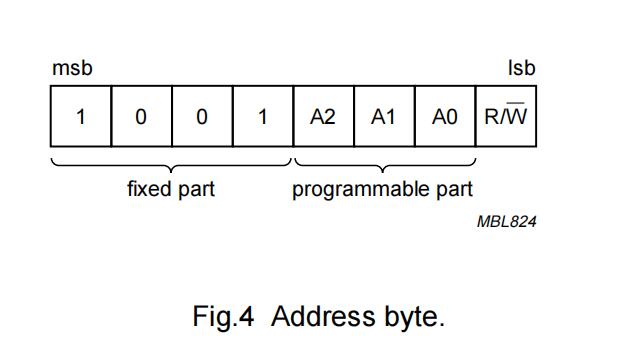

IIC地址/采集通道选择/时序

请添加图片描述
请添加图片描述
请添加图片描述

对应程序:

以51为例

/*******************************************************************
                     起动总线函数
函数原型: void  Start_I2c();
功能:     启动I2C总线,即发送I2C起始条件.
********************************************************************/
void Start_I2c()
{
  PCF8591_SDA=1;         /*发送起始条件的数据信号*/
  PCF8591_SCL=1;
  IIC_Delay();
  PCF8591_SDA=0;         /*发送起始信号*/
  IIC_Delay();
  PCF8591_SCL=0;       /*钳住I2C总线,准备发送或接收数据 */
  IIC_Delay();
}

/*******************************************************************
                      结束总线函数
函数原型: void  Stop_I2c();
功能:     结束I2C总线,即发送I2C结束条件.
********************************************************************/
void Stop_I2c()
{
  PCF8591_SDA=0;      /*发送结束条件的数据信号*/
  PCF8591_SCL=1;      /*结束条件建立时间大于4μs*/
  IIC_Delay();
  PCF8591_SDA=1;      /*发送I2C总线结束信号*/
  IIC_Delay();
}

/*******************************************************************
                 字节数据发送函数
函数原型: void  SendByte(UCHAR c);
功能:     将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对
          此状态位进行操作.(不应答或非应答都使ack=0)
           发送数据正常,ack=1; ack=0表示被控器无应答或损坏。
********************************************************************/
void SendByte(uint8_t  c)
{
 uint8_t  BitCnt;

 for(BitCnt=0;BitCnt<8;BitCnt++)  /*要传送的数据长度为8位*/
    {
	     if((c<<BitCnt)&0x80)PCF8591_SDA=1;   /*判断发送位*/
	     else  PCF8591_SDA=0;

	     PCF8591_SCL=1;               /*置时钟线为高,通知被控器开始接收数据位*/
		 IIC_Delay();
	     PCF8591_SCL=0;
    }

    IIC_Delay();
    PCF8591_SDA=1;                /*8位发送完后释放数据线,准备接收应答位*/
    IIC_Delay();
    PCF8591_SCL=1;
    IIC_Delay();
    if(PCF8591_SDA==1)ack=0;
       else ack=1;        /*判断是否接收到应答信号*/
    PCF8591_SCL=0;
  IIC_Delay();
}

/*******************************************************************
                 字节数据接收函数
函数原型: UCHAR  RcvByte();
功能:        用来接收从器件传来的数据,并判断总线错误(不发应答信号),
          发完后请用应答函数应答从机。
********************************************************************/
uint8_t RcvByte()
{
  uint8_t  retc;
  uint8_t  BitCnt;

  retc=0;
  PCF8591_SDA=1;                     /*置数据线为输入方式*/
  for(BitCnt=0;BitCnt<8;BitCnt++)
  {

      PCF8591_SCL=0;                  /*置时钟线为低,准备接收数据位*/
	  IIC_Delay();
      PCF8591_SCL=1;                  /*置时钟线为高使数据线上数据有效*/
	  IIC_Delay();
      retc=retc<<1;
      if(PCF8591_SDA==1)retc=retc+1;  /*读数据位,接收的数据位放入retc中 */
		IIC_Delay();
    }
  		PCF8591_SCL=0;
  		IIC_Delay();
  		return(retc);
}

/********************************************************************
                     应答子函数
函数原型:  void Ack_I2c(bit a);
功能:      主控器进行应答信号(可以是应答或非应答信号,由位参数a决定)
********************************************************************/
void Ack_I2c(uint8_t a)
{

  if(a==0)PCF8591_SDA=0;              /*在此发出应答或非应答信号 */
  else PCF8591_SDA=1;
  IIC_Delay();
  PCF8591_SCL=1;
  IIC_Delay();
  PCF8591_SCL=0;                     /*清时钟线,钳住I2C总线以便继续接收*/
  IIC_Delay();
}

采集通道选择:
ISendByte(PCF8591,0x42);

地址:
#define  PCF8591 0x90    //PCF8591 地址

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改,STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+光敏电阻传感器模块

//光敏电阻传感器模块+PCF8591模块引脚定义
光敏电阻传感器模块-----------------------PCF8591
AO--------------------------------AIN2

sbit  PCF8591_SCL=P1^0;       //I2C  时钟
sbit  PCF8591_SDA=P1^1;       //I2C  数据
//OLED0.96模块引脚定义
sbit SCL=P1^2; //串行时钟
sbit SDA=P1^3; //串行数据

1.2、STM32F103C8T6+光敏电阻传感器模块

//光敏电阻传感器模块引脚定义 GPIOA_0  ADC1通道0
#define    ADC_GPIO_APBxClock_FUN        RCC_APB2PeriphClockCmd
#define    ADC_GPIO_CLK                  RCC_APB2Periph_GPIOA
#define    ADC_PORT                      GPIOA
#define    ADC_PIN                       GPIO_Pin_0
//OLED0.96模块引脚定义
//-----------------OLED IIC端口定义----------------

#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_8)//SCL
#define OLED_SCLK_Set() GPIO_SetBits(GPIOB,GPIO_Pin_8)

#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_9)//SDA
#define OLED_SDIN_Set() GPIO_SetBits(GPIOB,GPIO_Pin_9)

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
资料获取 ( 滑到最后添加个人号可免费获取)

七、注意事项

1、VCC GND请勿接反,接反易烧
2、OLED显示异常时,排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 光敏电阻传感器模块测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线
光敏电阻传感器模块-----------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
光敏电阻传感器模块-----------------------PCF8591
AO-------------------------------------AIN2

PCF8591--------------------------------STC89C52RC
VCC-- ---------------------------------5V
GND- ----------------------------------GND
SCL- ----------------------------------P1.0 //SCL
SDA- ----------------------------------P1.1 //SDA

OLED0.96(IIC) -------------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
SCL------------------------------------P1^2
SDA------------------------------------P1^3
*************************************************************************************/

STM32F103C8T6

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : 光敏电阻传感器模块测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M
接线
光敏电阻传感器模块------------------------STM32F103C8T6
VCC-------------------------------------3.3V
GND-------------------------------------GND
AO--------------------------------------PA_0

OLED0.96
VCC-- -----------------------------------3.3V
GND- ------------------------------------GND
SCL- ------------------------------------PB_8 //SCL
SDA- ------------------------------------PB_9 //SDA
*****************************************************************************************/
