怎么根据读到的ADC值，推算实际电压值（二）

 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

 XX  作       者：文化人

 XX  联系方式：

 XX  版权声明：原创文章，欢迎评论和转载~转载时能告诉我一声就最好了

 XX  要说的话：作者水平有限，难免有不足之处，恳请指正！

 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

写在前面：接上一篇文章，理论上能够根据读到的ADC值，推算出实际电压值；但是，对于管脚少于64pin封装的STM32芯片，采用的ADC参考电压是内部电源引脚上的输入电压，所以，就有可能造成不同的锂电池、LDO会有不同的参考电压值，虽然STM32可以正常工作，但是参考电压不同，就会造成根据读到的ADC值，推算的电压值并不准确。

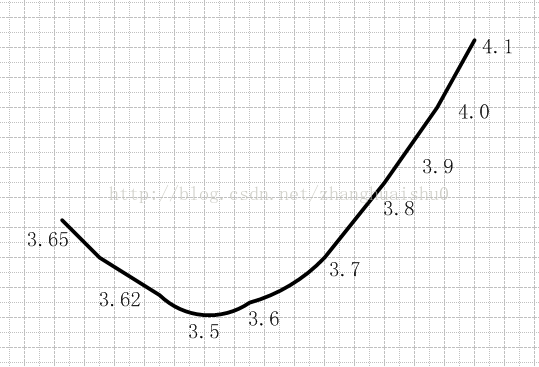

无独有偶，笔者在实际开发中就遇到了这样的问题：在研发新项目时，延用了上个项目的电压处理模块，由于上个项目使用的是3V的LDO，而目前项目使用的是3.3V的LDO，这就导致在新项目里推算出的电压值出现了拐点，如下图：

由于出现了拐点，所以低电判断就不准确，后来根据数据手册，找到了两个内部的ADC通道，这个参考电压值的典型值为1.20V，而且基本不随外部供电电压的变化而变化。

STM32的ADC可以直接测量2个内部信号源，其中一个是温度传感器，另一个是内部参考电压。其中，温度传感器和通道ADCx_IN16相连接。内部参考电压VREFINT和ADCx_IN17相连接。

具体操作方法为：在测量某个通道的电压值之前，先读出ADCx_IN17引脚参考电压的ADC转换数值，记为AD_CH17，再读出要测量通道的ADC的转换数值，记为AD_CHX。则要测量的电压数值为：

V_CHX = 1.2 * 100 * (AD_CHX / AD_CH17);

因为用到浮点运算，所以扩大100倍，便于比较，注意把电压检测的间隔调大一点，保证浮点运算的时间；

注：必须设置TSVREFE位激活内部通道：ADCx_IN16(温度传感器)和ADCx_IN17(VREFINT)的转换
