概述

1.ADC

是指将连续变量的模拟信号转换为离散的数学信号的器件

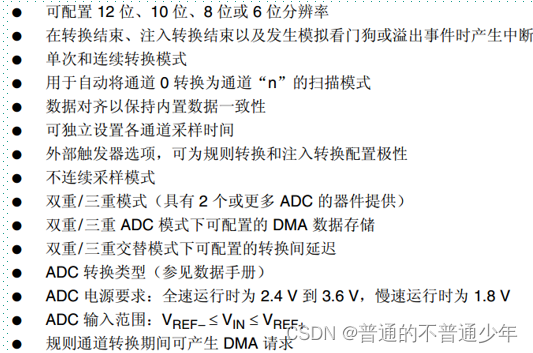

STM32ADC特点
请添加图片描述
1.分配率决定精度，假设我有5v的电源，分辨率为12位，就是把5V分成2的12份，会很小，
分辨率位数越高，越精确。
2.在转换接受等时候可以产生中中断事件处理
3.数据左对齐和右对齐设置
4.可以外部触发ADC
5.一个ADC有多个通道，选择其中一个通道进行处理。

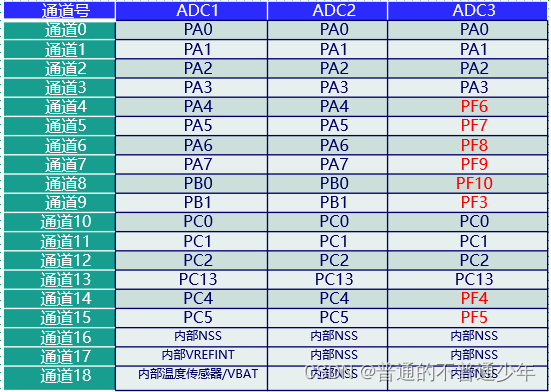

请添加图片描述
每个ADC的通道可能重合

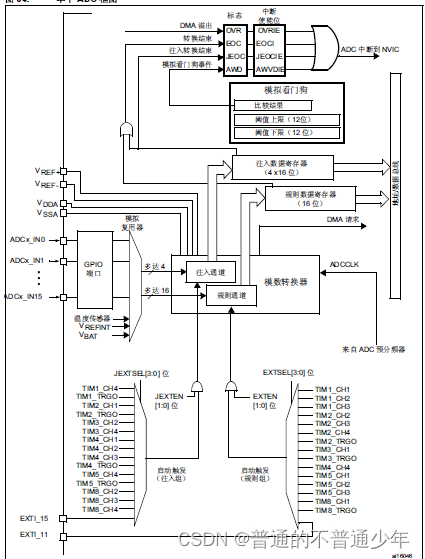

2.ADC框图

请添加图片描述

首先有16个以下的通道和内部通道，然后到注入中断或规则通道
（注入通道更像一个中断
规则通道更像一个程序）
然后转换到对应的注入通道数据寄存器或规则通道数据寄存器
产生了相应的事件，相应的标志位置位，执行对应函数
还会产生DMA请求
下部分
注入通道和规则通道可以通过外部事件触发，定时器触发，还有一个触发使能位
ADC框图细节
1.电源部分
请添加图片描述
正模拟参考电压在1.8V与模拟电源之间
模拟电源输入在2.4-3.6V（高速）或1.8-3.6V（低数）
正模拟参考电压接地
模拟电源地输入也是接地
模拟输入信号，不得小于负参考电压，不得大于正参考电压

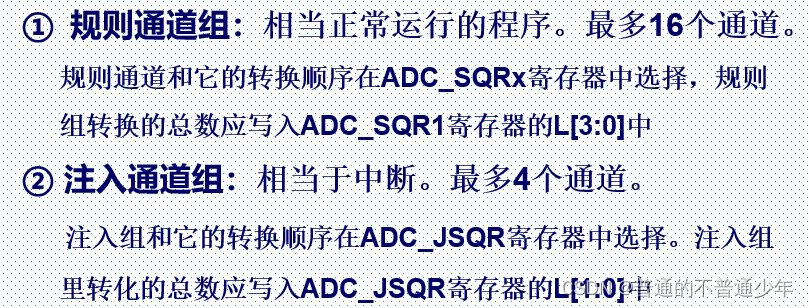

STM32通道组 请添加图片描述

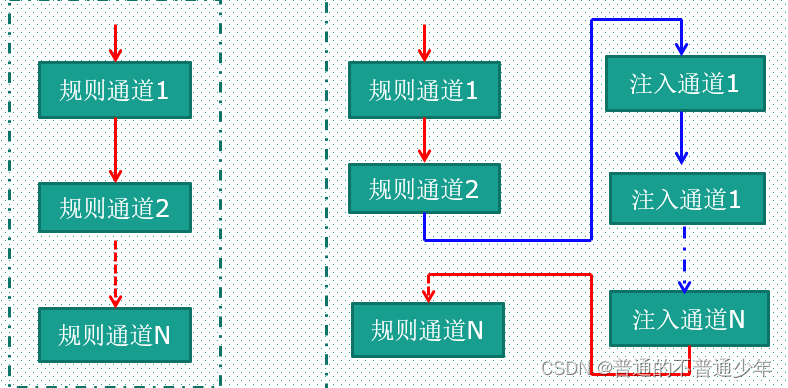

规则通道，假如有很多通道，按顺序往下采集
注入通道，假如有很多通道，有专门的顺序在ADC_JSQR里面设置

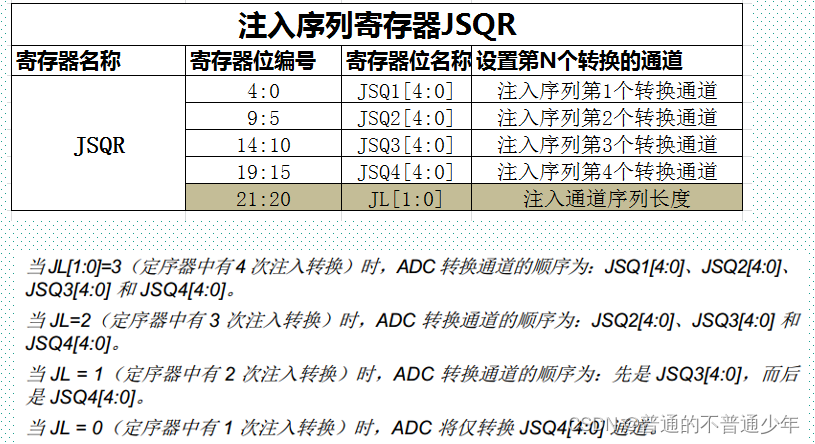

ADC_JSQR寄存器
21:20设置转换数
0：19位设置要转换的通道

ADC触发方式
软件触发和硬件触发
软件触发

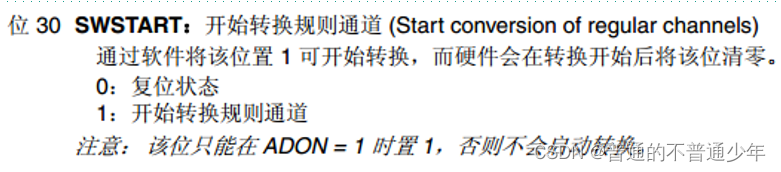

软件触发主要在ADC_CR2寄存器

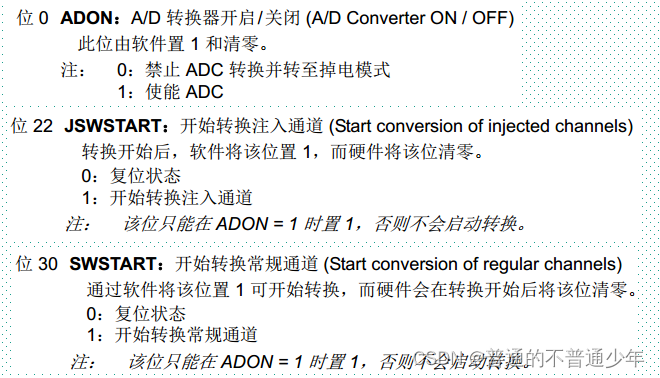

ADC_CR2寄存器
请添加图片描述

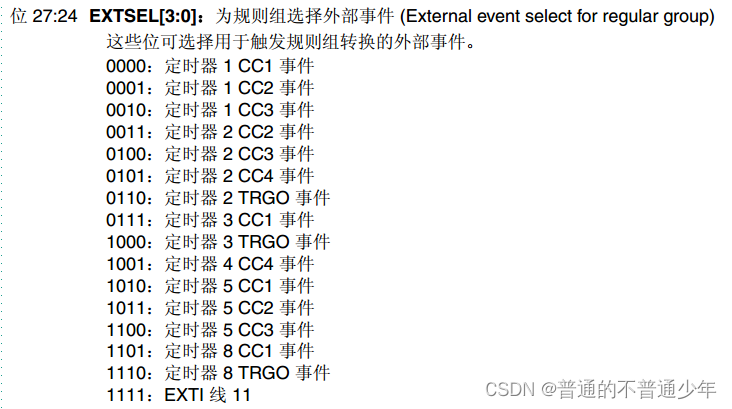

外部触发
规则

注入

ADC外部触发极性
上升沿还是下降沿触发

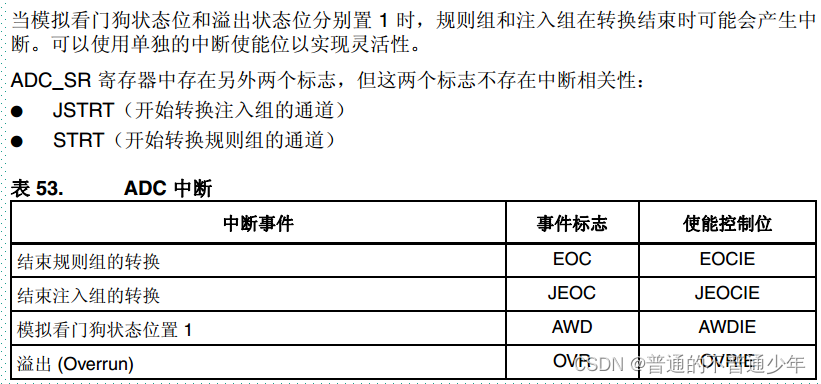

ADC中断

ADC时钟

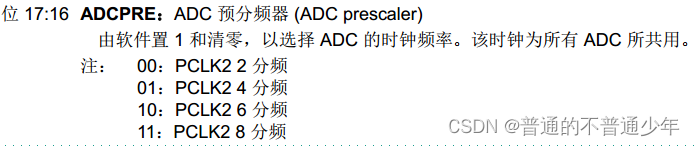

m3的分频系数不能超过14M
m4/m7不能超过36M

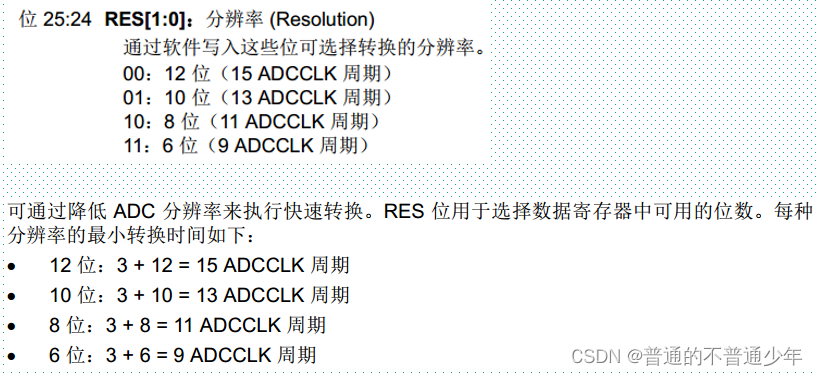

ADC分辨率

ADC采样时间

ADC采样时间可以对每一个通道可以采用不同的采用时间
所以总转换时间
采样时间+12个周期

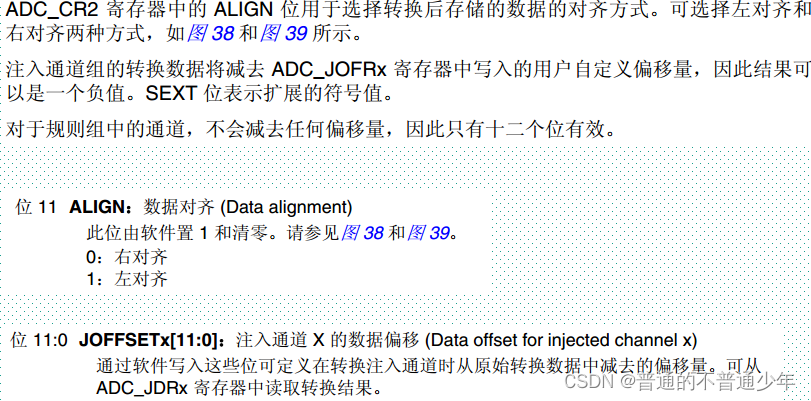

ADC数据对齐方式
主要对应规则通道
请添加图片描述
ADC转换结果

ADC计数方法
如果分辨率为12位，采集范围为0-3.3V
ADC转换数据范围0-2^(12-1)
就是0-4095，如果采集数字为x，那么输入电压为y=3.3*x/(2^12)

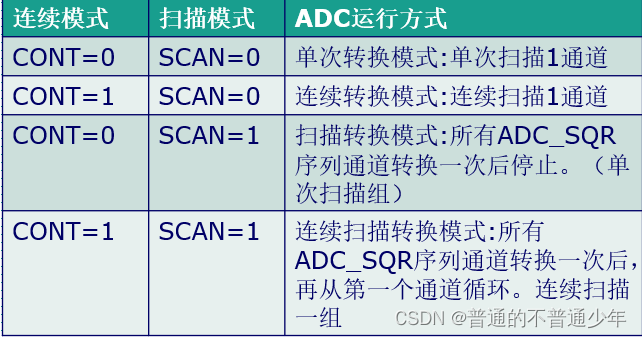

ADC的扫描方法
单次转换
就转换一次，就停止了
请添加图片描述

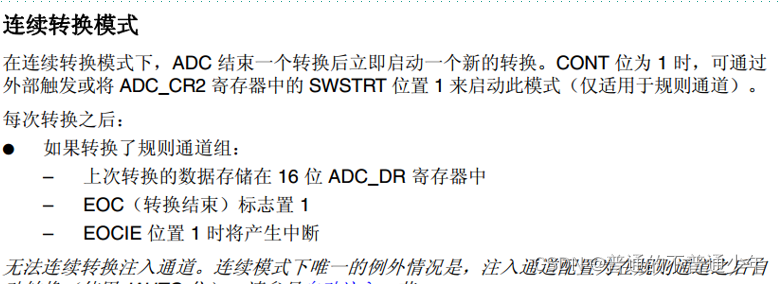

连续转换
转换一次后，继续又开始一次

扫描模式
为组中的每一个通道都执行一次转换，也可以开启连续扫描，转换后继续再来一遍

3.ADC寄存器与HAl库函数

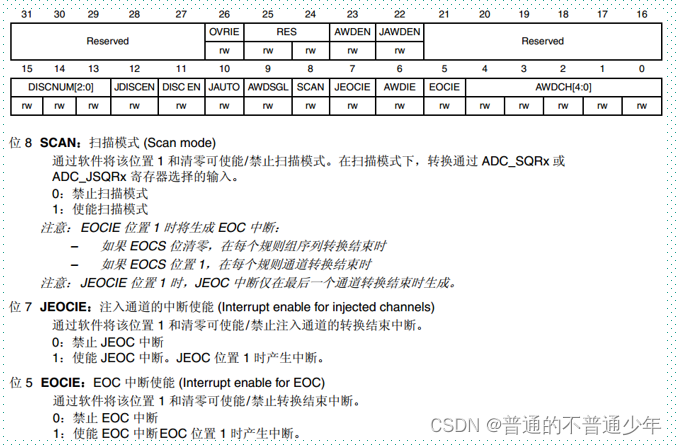

1.ADC_CR1寄存器
注入中断使能与扫描模式，分辨率的设置
请添加图片描述

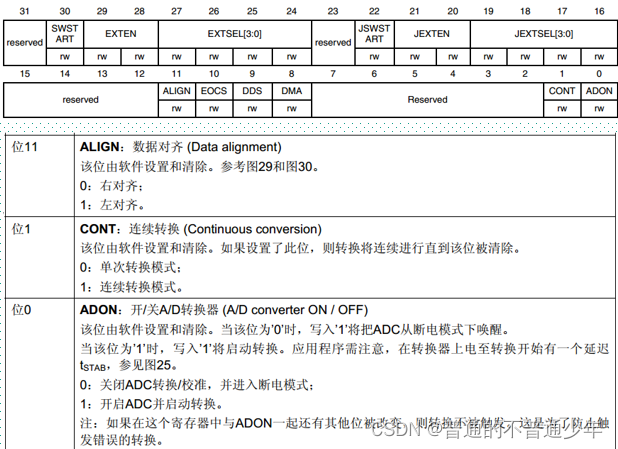

2.ADC_CR2寄存器
连续转换与单次转换，左对齐与右对齐，转换器开关，开启电源，开启规则通道等
请添加图片描述

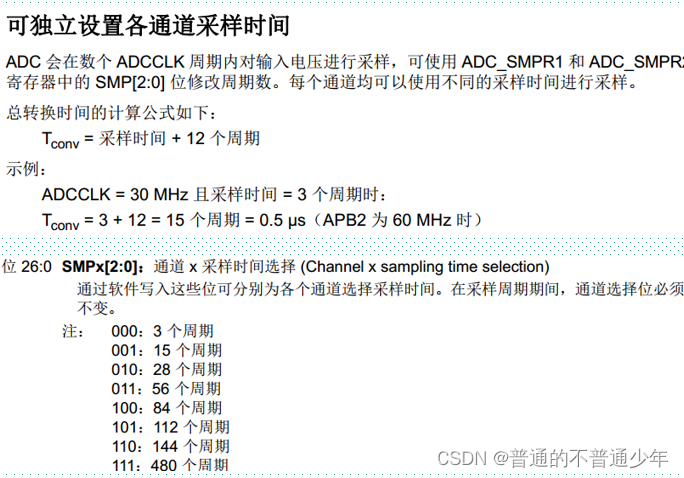

3.ADC_SMPR1寄存器/ADC_SMPR2寄存器
为每一个通道设置采样时间
请添加图片描述
4.ADC_SQR1/SQR2/SQR3
规则序列寄存器
设置规则通道执行顺序

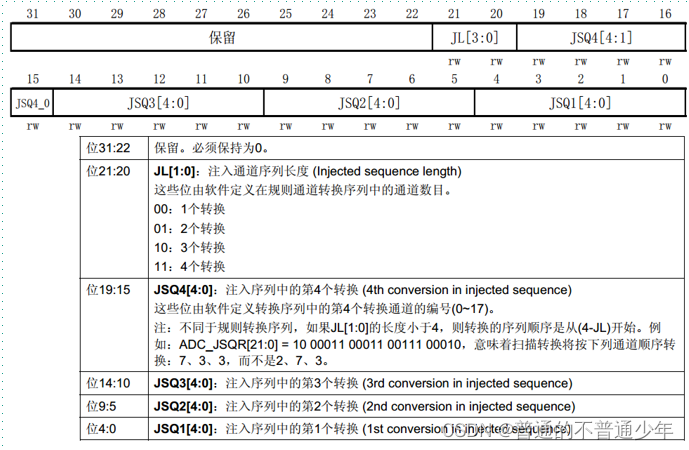

5.ADC_JSQR
注入序列寄存器
设置注入通道执行顺序
请添加图片描述

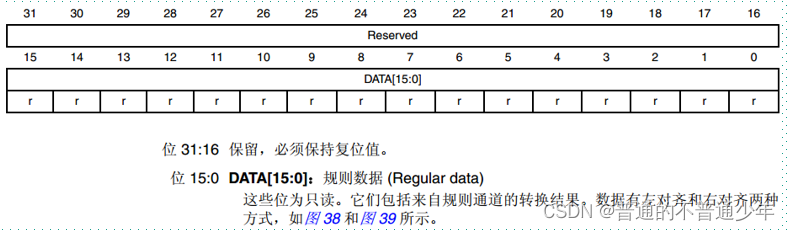

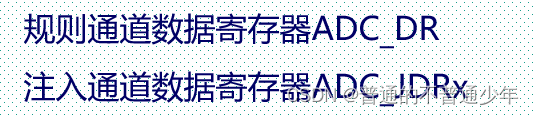

6.ADC_DR
规则通道数据寄存器

7.ADC_DR

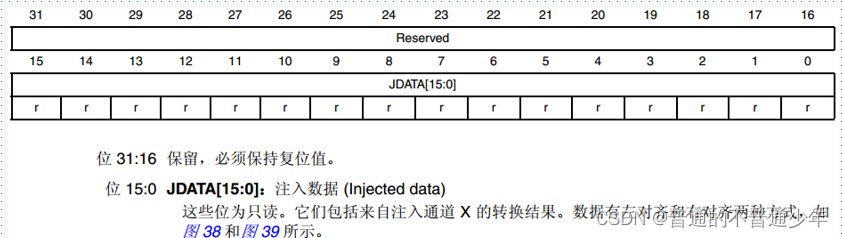

注入通道数据寄存器（有四个，每个注入通道一个）

8.ADC_SR
状态寄存器

4.ADC的HAL库函数

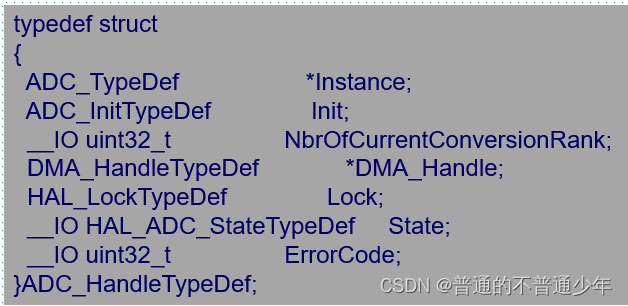

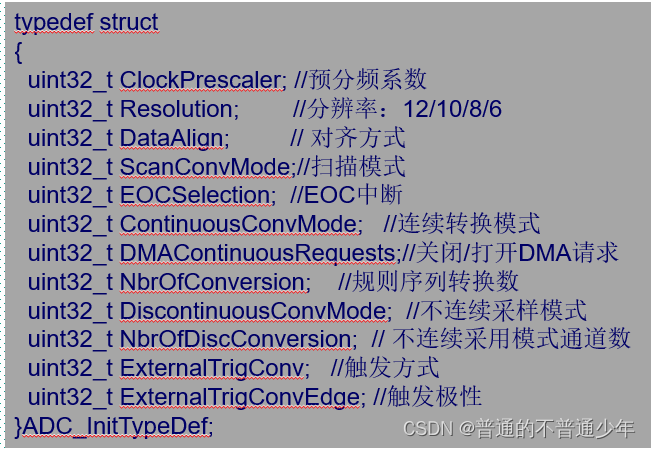

1.通用初始化函数，规则通道
请添加图片描述

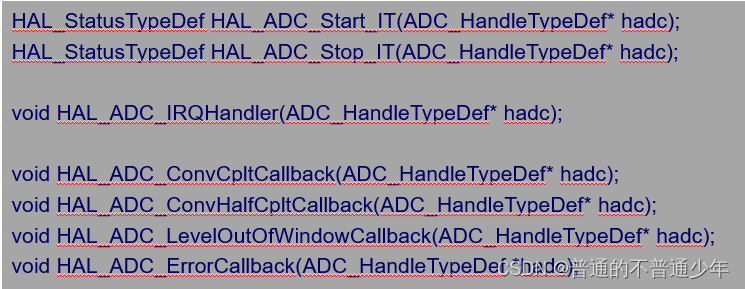

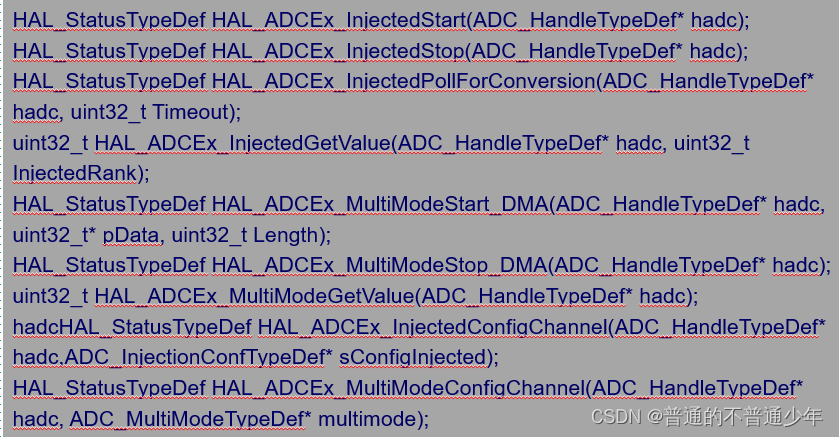

2.中断相关

3.注入通道，多重模式

**HAL_ADC_INit(ADC_HandleTypeDef *hadc);**初始化ADC

ADC规则通道配置函数

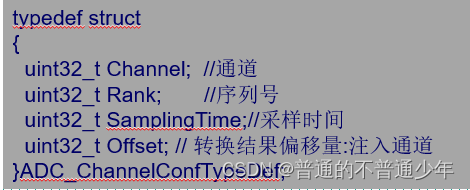

HAL_ADC_ConfigChannel)(ADC_HandleTypeDef *hadc,ADC_ChannelConTypeDef *sConfig)

开启ADC转换
HAL_ADC_Start(&ADC1_Handler)
等待转换完成
HAL_StatusTypedef HAL_ADC_PollForConversion（ADC_HandleTypeDef * hadc，uint32_t Timout）
获取转换结果
uint32_t HAL_ADC_GetValue(ADC_HandleTypeDef * hadc)

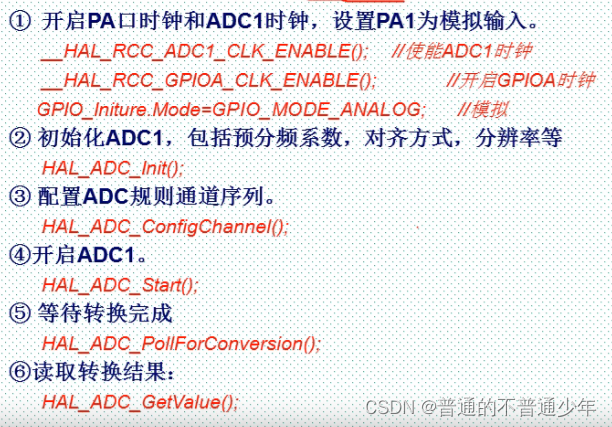

5.ADC的程序代码

ADC1的通道五的单次转换
请添加图片描述

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
GPIO_InitTypeDef GPIO_Initure;
ADC_HandleTypeDef hadc;
ADC_ChannelConfTypeDef sConfig;
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
	__HAL_RCC_GPIOA_CLK_ENABLE();   //A时钟使能
	__HAL_RCC_ADC1_CLK_ENABLE();    //ADC时钟使能
	    GPIO_Initure.Pin=GPIO_PIN_5;
    GPIO_Initure.Mode=GPIO_MODE_ANALOG;  //模拟
    GPIO_Initure.Pull=GPIO_PULLUP;          //上拉
    GPIO_Initure.Speed=GPIO_SPEED_HIGH;     //高速
    HAL_GPIO_Init(GPIOA,&GPIO_Initure);
}

void My_ADC_Init()
{
	hadc.Instance=ADC1;
	hadc.Init.ClockPrescaler=ADC_CLOCK_SYNC_PCLK_DIV4;  //分频系数
	hadc.Init.ContinuousConvMode=DISABLE;           //不开启连续
	hadc.Init.DataAlign=ADC_DATAALIGN_RIGHT;   //右对齐
	hadc.Init.DiscontinuousConvMode=  DISABLE;   //不开启不连续
	hadc.Init.DMAContinuousRequests=  DISABLE;  //DMA不使用
	hadc.Init.EOCSelection = DISABLE;   //中断不开启
	hadc.Init.ExternalTrigConv=ADC_SOFTWARE_START;//选择软件触发
	//hadc.Init.ExternalTrigConvEdge外部触发边沿
	hadc.Init.NbrOfConversion = 1;   //一个规则转换
	hadc.Init.NbrOfDiscConversion = 0;  //没有使用
	hadc.Init.Resolution=ADC_RESOLUTION_12B;  //分辨率为12位
	hadc.Init.ScanConvMode = DISABLE;  //不设置扫描模式

	HAL_ADC_Init(&hadc);
}
u16 Get_ADC(u8 ch)
{
	sConfig.Channel=ch;        //指定通道

	sConfig.Rank=1;           //指定序列
	sConfig.SamplingTime=ADC_SAMPLETIME_480CYCLES;  //采样时间
	//sConfig.Offset=1;         //注入通道的偏移值
	HAL_ADC_ConfigChannel(&hadc,&sConfig);
	HAL_ADC_Start(&hadc);
	HAL_ADC_PollForConversion(&hadc, 10);
	return HAL_ADC_GetValue(&hadc);
}
u16 Get_ADC_Average(u8 ch,u8 times)
{
	u32 sum=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		sum+=Get_ADC(ch);
		delay_ms(5);
	}
	return sum/times;
}
//ADC_CHANNEL_5
int main(void)
{
    HAL_Init();                     //初始化HAL库
    Stm32_Clock_Init(360,25,2,8);   //设置时钟,180Mhz
    delay_init(180);                //初始化延时函数
    uart_init(115200);              //初始化USART
    LED_Init();                     //初始化LED
    LCD_Init();	                    //初始化LCD
    POINT_COLOR=RED;
		My_ADC_Init();
	  u16 a;
    while(1)
    {
			a = Get_ADC_Average(ADC_CHANNEL_5,20);
			printf("原本的值%drn",a);

			printf("计算后的值%frn",a*0.1*3.3/4096);
			delay_ms(1000);
		}
}
