基于CC2530-ADC采集特别坑

开头

给定自己实现一个功能，Zigbee +光敏二极管 采集（ADC值 和 电压值）数据发送到串口。

什么是ADC（简单讲 模拟量–> 数字量）

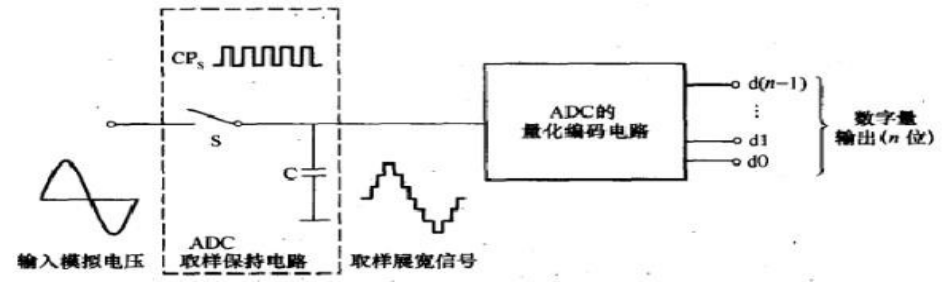

将时间上连续变化的模拟量转化为脉冲有无的数字 量，这一过程叫数字化，实现数字化的关键设备是ADC。
ADC：数模转换器，将时间和幅值连续的模拟量转化为时间和幅值离散的数字量，A/D转换一般要经过采样、保持、量化、编码4个过程。

CC2530的A/D转换位数（注意这里）

TI提供的CC2530的A/D转换位数是8,10,12,14， 但转换的实际有效位ENOB只有7,9,10,12（不包括： 符号位、最后1位精度损失位）。

数字转换结果可以获得，且结果总是驻留在ADCH和ADCL寄存器组合的MSB（高位）段
CC2530内部ADC各精度对应位（没问题）

在此我们选用实际有效12位

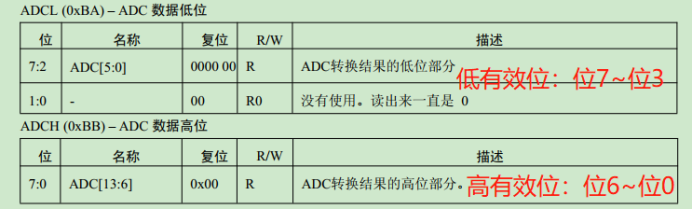

下图是从CC2530的中文手册里截出来，细品，您细品，是不是数据手册表达得有点问题（红色部分是我修正的内容），

初始化ADC相关寄存器

我们这里以 光敏二极管 为例子，采集ADC引脚P0^0，12位精度

1.设置IO口
P0^0 设置为 外设功能、输入引脚、模拟引脚

2.置参考电压，分辨率 通道 启动转换
通道0 512抽取率（12位精度） 参考电压AVDD5（3.3V）

void initial_AD()
{
  //设置IO口
  P0SEL|=(1<<0);  //P0^0外设引脚
  P0DIR&=~(1<<0); //P0^0为输入引脚
  APCFG|=0x01;   //P0^0模拟引脚
  //ADCIF = 0;		//清除中断标志位
  //设置参考电压，分辨率 通道 启动转换
  ADCCON3=0xB0;          //1011 0000  通道0  512抽取率 参考电压AVDD5，3.3V
}

功能部分

1.判断是否转换完成
2.获取AD值
3.处理AD值

处理AD部分

1. 例程项目（带错误）

uint getTemperature(void){
  unsigned int  value;	//存储AD值
  AdcValue = 0;
  ADCCON3|=0x3E;  // 使用1.25V内部电压，12位分辨率，AD源为：片内温度传感器
  ADCCON1|=0x40;          	 //开启单通道ADC
  while(!(ADCCON1&0x80));   	//等待AD转换完成
  value =  ADCL >> 2;      	//ADCL寄存器低2位无效
  value |= (((uint)ADCH) << 6);
  return value*0.0629-303.3;   //根据AD值，计算出实际的温度
}

ADCL和ADCH都是8位，
按照上面算法计算12位分辨率得出 Value 的值是 2^13=8192‬ 比正常值大了一倍。()
错误在 ADCL应该往右移3位，这里却少移1位，导致后面ADCH的位数只能整体向左挪一位。

2. 书本（带错误）

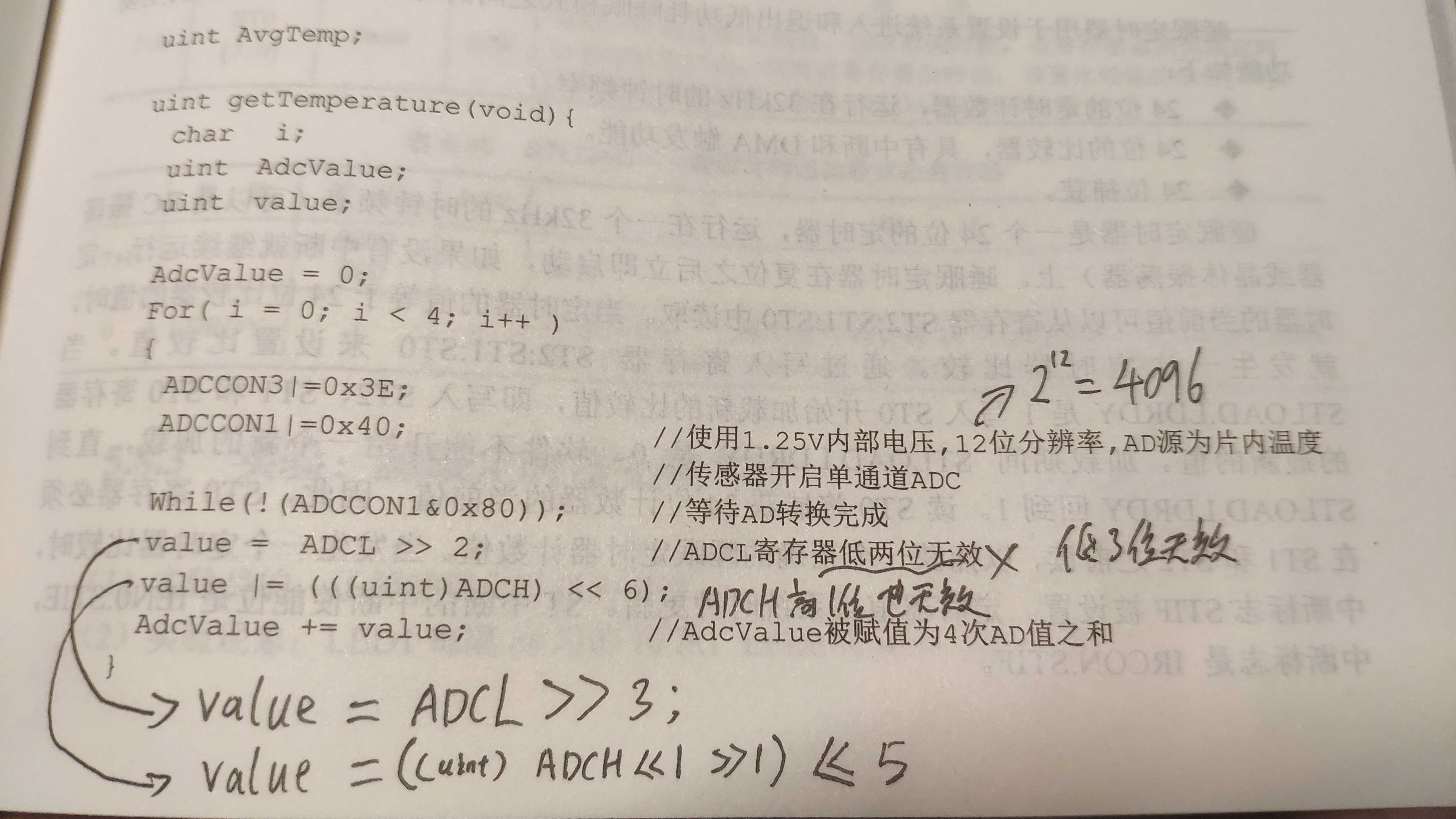

可怕的是书本也是按照这种算法写，得出的值大一倍。

3. 博主（验证过程）

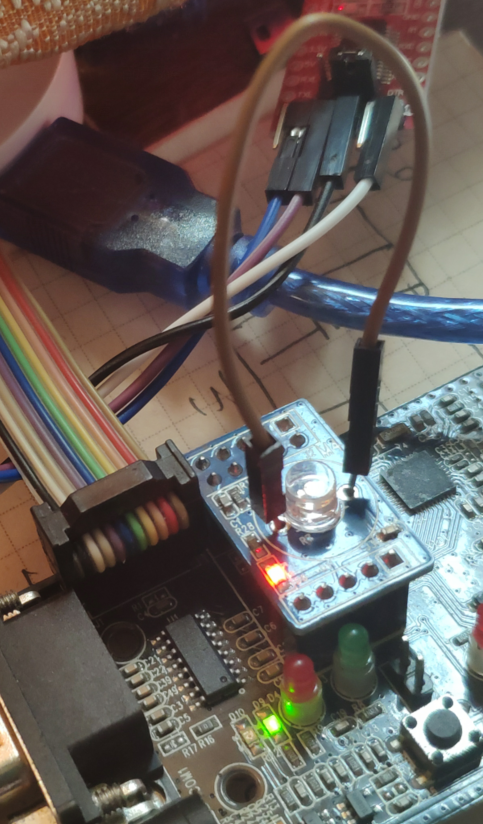

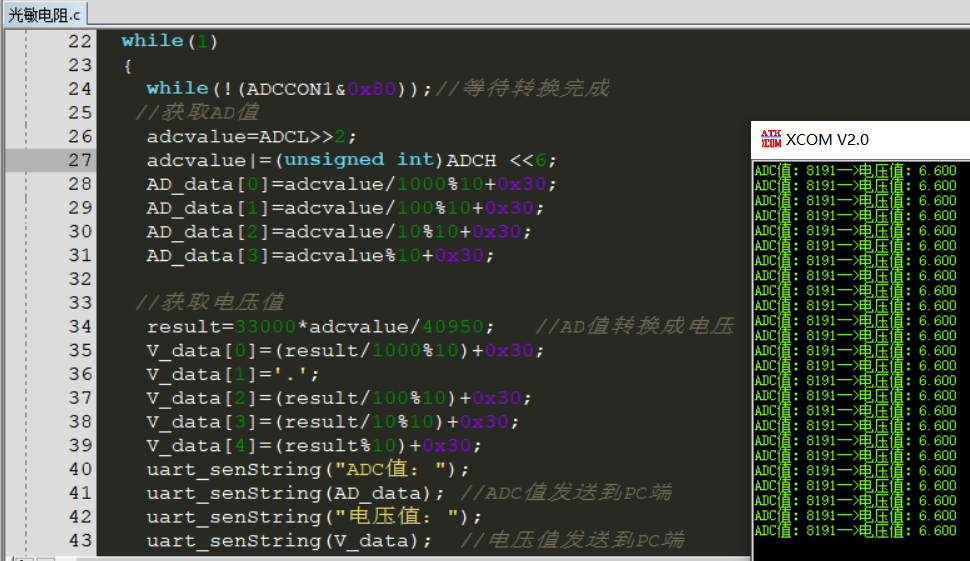

首先让光敏二极管尽量接近最大值，直接把光敏二极管短接了

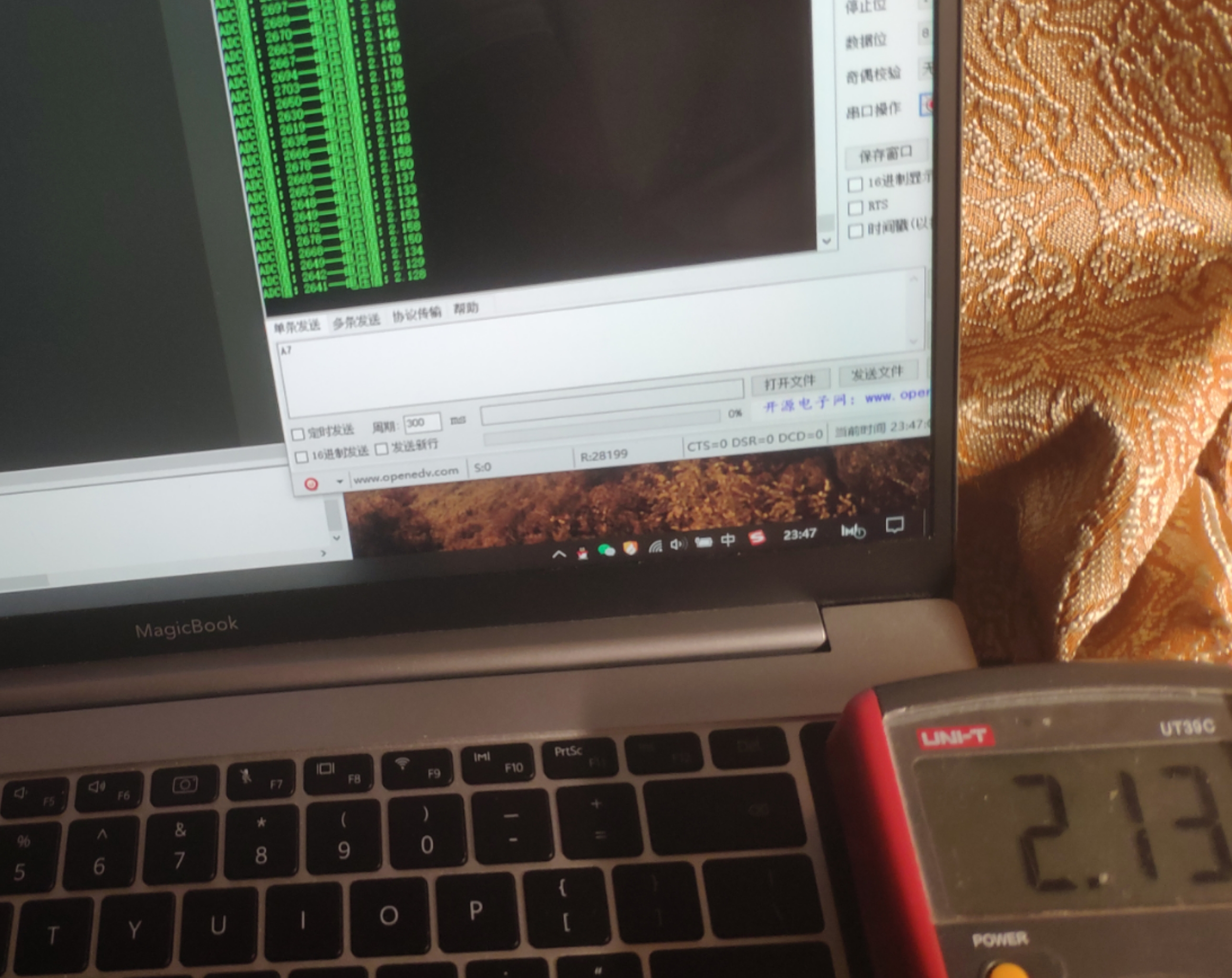

从上串口调试助手中能看到，得出的值接近8192，实锤，上述算法是有误的。
/*************************************************************************************************/
下面开始更正错误

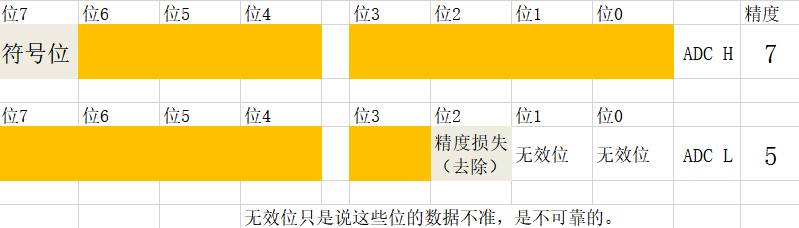

12位精度的ADC_H（7）和ADC_L（5）的高低位（橙色区域表示有效）
大家动手指头亲自数一下有效是哪几位。

处理方法：
低位：ADCL>>3 去掉低4位包括（精度损失位和无效位）
高位：( ( ADCH<<1 ) >>1 ) （稳起见去掉符号位）

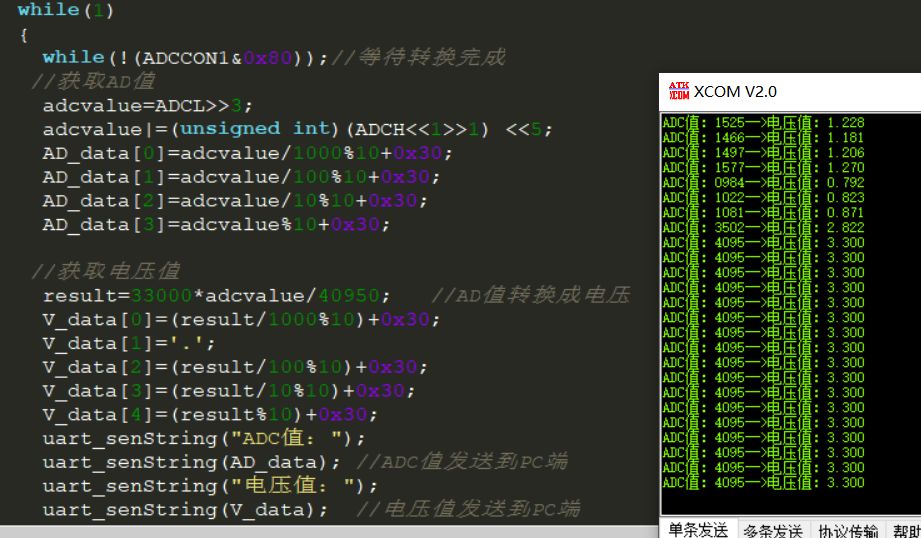

串口助手中可以看出AD值在 2^12=4096之间 ，说明获取的AD值没问题，加上转换电压公式，可以精准算出当前测量的电压值。


完整项目代码

#include "iocc2530.h"
unsigned char AD_data[]="0000-->";
unsigned char V_data[]="00000";
unsigned int adcvalue=0;  //ADC值
unsigned int result=0;    //电压值
/**********************/
void uart_senString(unsigned char *str); //发送字符串
void uart_senbit(unsigned char bit);     //发送字符
void delay(unsigned int tt);
void uart_init();
void Timeinit();
void initial_AD();
/**********************/
void main()
{
  CLKCONCMD &=~0x40;	  //切换系统时钟源为32M晶振
  while(CLKCONSTA & 0x40);//等待32M外部晶振稳定
  CLKCONCMD &=~0x47;	  //设置系统主时钟频率为32M
  Timeinit();             //初始化定时器
  uart_init();            //初始化串口
  initial_AD();           //初始化AD
  while(1)
  {
    while(!(ADCCON1&0x80));//等待转换完成
   //获取AD值
    adcvalue=ADCL>>3;
    adcvalue|=(unsigned int)(ADCH<<1>>1) <<5;
    AD_data[0]=adcvalue/1000%10+0x30;
    AD_data[1]=adcvalue/100%10+0x30;
    AD_data[2]=adcvalue/10%10+0x30;
    AD_data[3]=adcvalue%10+0x30;

   //获取电压值
    result=33000*adcvalue/40950;   //AD值转换成电压
    V_data[0]=(result/1000%10)+0x30;
    V_data[1]='.';
    V_data[2]=(result/100%10)+0x30;
    V_data[3]=(result/10%10)+0x30;
    V_data[4]=(result%10)+0x30;
    uart_senString("ADC值：");
    uart_senString(AD_data); //ADC值发送到PC端
    uart_senString("电压值：");
    uart_senString(V_data);  //电压值发送到PC端
    uart_senString("rn");
    delay(8000);
    delay(8000);
    ADCCON3=0xB0;         //再次启动转换
  }
}

//中断服务函数
#pragma vector=T1_VECTOR
__interrupt void Time1()
{
  T1STAT &= ~0x01;
}

//串口接收服务函数
#pragma vector=URX0_VECTOR
__interrupt void uartIE()
{

}
void initial_AD()
{
  //设置IO口
  P0SEL|=(1<<0);  //外设功能
  P0DIR&=~(1<<0); //输入
  APCFG|=0x01;   //配置模拟IO
  //设置参考电压，分辨率 通道 启动转换
  ADCCON3=0xB0;     //1011 0000  通道0 512抽取率 参考电压AVDD5(3.3V)
}
void Timeinit()
{
  //系统晶振32M
  T1CC0H =0x61;
  T1CC0L =0xA8;   	//定时0.1秒
  T1CTL =0x0E;    	//分频系数是128,模模式
  T1CCTL0 |=0x04; 	//通道0比较模式
  T1IE=1;        	 //使能定时器中断
  T1OVFIM=1;     	//使能定时器溢出中断
  EA=1;           	//总中断使能
}
void uart_init()
{
   //初始化引脚
  P0SEL |=0x0C;   //串口外设
  //设置串口波特率
  U0BAUD =59;
  U0GCR =8;
  //设置串口控制器和串口通讯
  U0UCR |=0x80; //清除和控制
  U0CSR |=0xC0; //串口状态和使能
  //清除中断标志位
  URX0IF =0;
  UTX0IF =0;
  //使能中断
  URX0IE =1;  //串口接收中断
  EA=1;
}
void uart_senbit(unsigned char bit)
{
  U0DBUF=bit;
  while(!UTX0IF);
  UTX0IF=0;
}

void uart_senString(unsigned char *str)
{
  while(*str !='')
  {
     uart_senbit(*str++);
  }

}

void delay(unsigned int tt)
{
  while(tt--);
  while(tt--);
  while(tt--);
  while(tt--);
}

最后提一下本书好多错误
